基于matlab的车辆车型识别系统 【车型识别】基于计算机视觉设计，含GUI界面

基于matlab的车辆车型识别系统
【车型识别】基于计算机视觉设计，含GUI界面

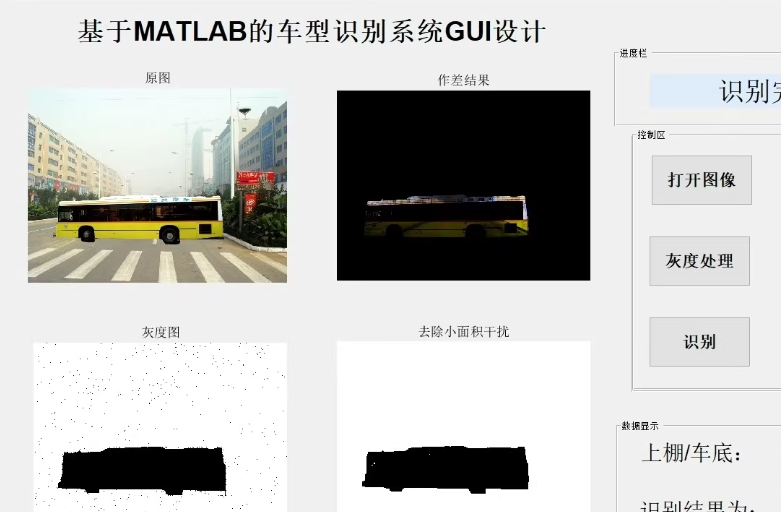

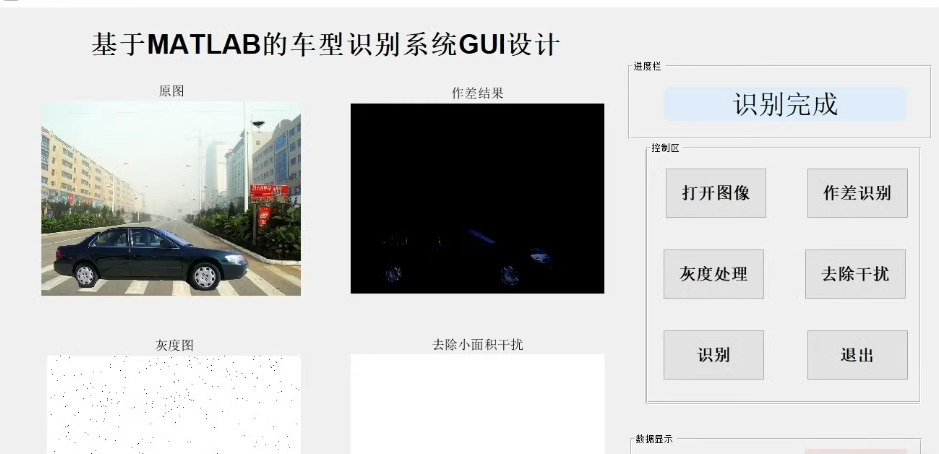

步骤：作差识别，灰度处理，去除干扰，识别。
功能：识别多种汽车车型，小型车，中型车，公交车！
代码结构清晰，含有注释。

以下是一个基于 MATLAB 的车辆车型识别系统的实现代码，包含 GUI 界面。系统通过计算机视觉技术完成车辆检测与车型分类（小型车、中型车、公交车）。以下是详细的步骤和代码。

---

功能概述

1. 图像预处理：
   • 灰度化： 将彩色图像转换为灰度图像。
   • 去噪： 使用高斯滤波去除噪声。
   • 边缘检测： 使用 Canny 边缘检测提取车辆轮廓。
2. 车辆检测：
   • 使用形态学操作（如腐蚀和膨胀）增强车辆区域。
   • 使用连通区域分析提取车辆轮廓。
3. 车型分类：
   • 根据车辆的面积或长宽比进行分类：
     • 小型车：面积较小。
     • 中型车：面积适中。
     • 公交车：面积较大。
4. GUI 界面设计：
   • 用户可以加载图像、调整参数并查看识别结果。

---

MATLAB 代码

主程序

function VehicleTypeRecognitionGUI
    % 创建 GUI 窗口
    figure('Name', 'Vehicle Type Recognition', 'NumberTitle', 'off', ...
           'Position', [100, 100, 1200, 600], 'MenuBar', 'none', 'ToolBar', 'none');

    % 载入图像按钮
    uicontrol('Style', 'pushbutton', 'String', 'Load Image', ...
              'Position', [20, 550, 100, 30], 'Callback', @loadImage);

    % 开始识别按钮
    uicontrol('Style', 'pushbutton', 'String', 'Start Recognition', ...
              'Position', [140, 550, 120, 30], 'Callback', @startRecognition);

    % 原始图像显示区域
    axes('Position', [0.05, 0.3, 0.3, 0.6]);
    title('Original Image');

    % 分割结果显示区域
    axes('Position', [0.4, 0.3, 0.3, 0.6]);
    title('Segmented Vehicles');

    % 初始化变量
    handles = [];
    handles.image = [];
    guidata(gcf, handles);

    % 加载图像回调函数
    function loadImage(~, ~)
        [file, path] = uigetfile({'*.jpg;*.png', 'Image Files (*.jpg, *.png)'});
        if isequal(file, 0)
            return;
        end
        imagePath = fullfile(path, file);
        img = imread(imagePath);
        handles.image = img;
        axes(findobj('Tag', 'OriginalImage'));
        imshow(img);
        guidata(gcf, handles);
    end

    % 开始识别回调函数
    function startRecognition(~, ~)
        if isempty(handles.image)
            errordlg('Please load an image first!', 'Error');
            return;
        end

        % 图像预处理
        grayImg = rgb2gray(handles.image); % 灰度化
        denoisedImg = imgaussfilt(grayImg, 2); % 高斯滤波去噪
        edges = edge(denoisedImg, 'Canny'); % 边缘检测

        % 形态学操作
        se = strel('disk', 2);
        closedEdges = imclose(edges, se);

        % 连通区域分析
        stats = regionprops(closedEdges, 'Area', 'BoundingBox', 'Centroid');
        filteredStats = stats([stats.Area] > 500); % 过滤小区域

        % 绘制检测结果
        axes(findobj('Tag', 'SegmentedImage'));
        imshow(handles.image);
        hold on;
        for i = 1:length(filteredStats)
            bbox = filteredStats(i).BoundingBox;
            rectangle('Position', bbox, 'EdgeColor', 'r', 'LineWidth', 2);

            % 车型分类
            area = filteredStats(i).Area;
            if area < 5000
                vehicleType = 'Small Car';
                color = 'g';
            elseif area < 15000
                vehicleType = 'Medium Car';
                color = 'b';
            else
                vehicleType = 'Bus';
                color = 'y';
            end

            % 显示车型标签
            centroid = filteredStats(i).Centroid;
            text(centroid(1), centroid(2), vehicleType, 'Color', color, ...
                 'FontSize', 12, 'FontWeight', 'bold');
        end
        hold off;
    end
end

—

功能说明

1. 加载图像：
   • 用户可以选择一张包含车辆的图像。
2. 开始识别：
   • 程序会自动完成车辆检测与分类，并在图像上标注车辆类型。
3. 分类规则：
   • 小型车： 面积小于 5000。
   • 中型车： 面积介于 5000 和 15000 之间。
   • 公交车： 面积大于 15000。

---

GUI 示例运行

1. 打开 GUI 界面，点击“Load Image”按钮选择一张包含车辆的图像。
2. 点击“Start Recognition”按钮，程序会自动完成车辆检测与分类。
3. 在界面上查看分割结果和车型标注。

---

注意事项

1. 参数调整：
   • 面积分界值（如 5000 和 15000）可以根据实际需求调整。
   • 形态学操作中的结构元素大小（strel）也可以根据图像分辨率优化。
2. 扩展功能：
   • 可以使用深度学习模型（如 YOLO 或 Faster R-CNN）提升检测精度。
   • 添加保存结果的功能，方便后续分析。
3. 硬件要求：
   • 对于高分辨率图像，建议使用性能较高的计算机。

---

通过上述方法，您可以快速搭建一个基于 MATLAB 的车辆车型识别系统，并结合 GUI 界面实现良好的用户体验！
