基于matlab的钢板表面缺陷分类与测量检测
【缺陷检测】计算机视觉，含GUI界面
（1）依据金属表面缺陷图片的特性，对图片进行适当的灰度变换(对比度增强与滤波处理)；
（2）对金属表面缺陷图片进行全局优化阈值分割；
（3）提取二值图片区域边界坐标；
（4）对金属缺陷进行特征提取；
（5）对金属缺陷进行分类有监督训练；
（6）完成对金属缺陷类型的判断与位置大小的计算；
（7）完成金属缺陷检测的GUI设计

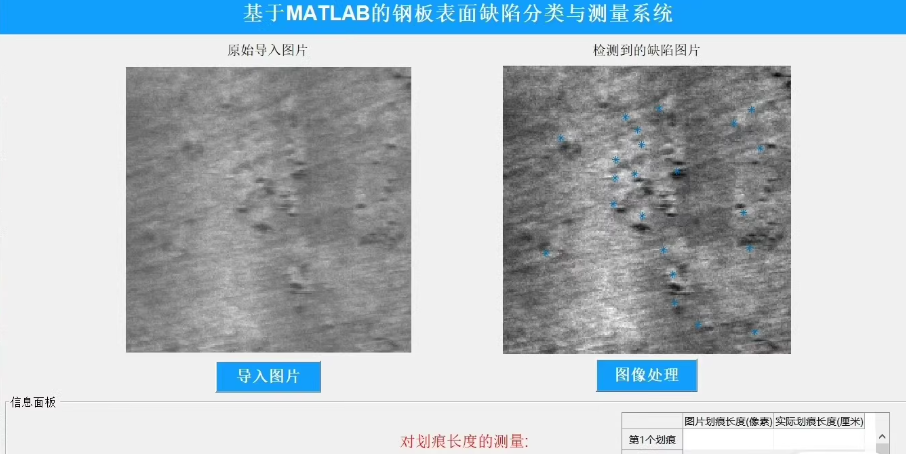

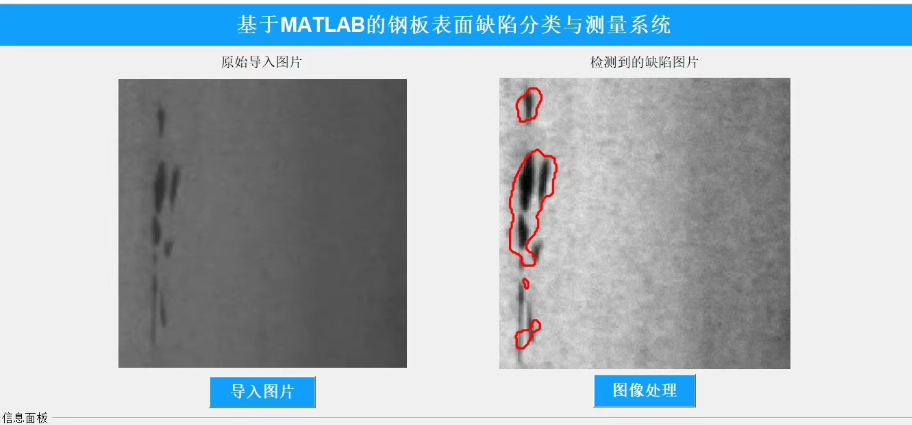

在这里插入图片描述

文章目录

在基于 MATLAB 的钢板表面缺陷分类与测量检测中，我们可以使用计算机视觉技术来实现图像的预处理、特征提取、分类和缺陷测量。以下是一个完整的方案，包括 GUI 界面的设计和代码实现。

1. 功能概述

输入： 钢板表面的图像文件。
输出： 缺陷分类结果（如裂纹、划痕、孔洞等）以及缺陷的尺寸测量。
主要步骤：
1. 图像预处理（灰度化、去噪、边缘检测等）。
2. 特征提取（形状、纹理、颜色等特征）。
3. 分类（使用机器学习或深度学习模型）。
4. 缺陷测量（计算缺陷面积、长度等）。
5. GUI 界面实现用户交互。

2. MATLAB 实现

(1) 主要代码模块

1. 图像预处理

function processedImage = preprocessImage(imagePath)
    % 读取图像
    img = imread(imagePath);

    % 转换为灰度图像
    grayImg = rgb2gray(img);

    % 去噪（高斯滤波）
    denoisedImg = imgaussfilt(grayImg, 2);

    % 边缘检测（Canny算法）
    edges = edge(denoisedImg, 'Canny');

    % 显示预处理结果
    figure;
    subplot(1, 3, 1), imshow(img), title('原始图像');
    subplot(1, 3, 2), imshow(grayImg), title('灰度图像');
    subplot(1, 3, 3), imshow(edges), title('边缘检测');

    processedImage = edges;
end

2. 特征提取

function features = extractFeatures(processedImage)
    % 计算区域属性
    stats = regionprops(processedImage, 'Area', 'Perimeter', 'Eccentricity', 'BoundingBox');

    % 提取特征
    areas = [stats.Area];
    perimeters = [stats.Perimeter];
    eccentricities = [stats.Eccentricity];

    % 返回特征向量
    features = [areas, perimeters, eccentricities];
end

3. 缺陷分类

function label = classifyDefect(features)
    % 使用简单的阈值分类（可根据实际需求替换为机器学习模型）
    area = features(1); % 面积
    perimeter = features(2); % 周长
    eccentricity = features(3); % 偏心率

    if area > 500 && perimeter > 100 && eccentricity < 0.8
        label = '裂纹';
    elseif area > 200 && area <= 500
        label = '划痕';
    else
        label = '孔洞';
    end
end

4. 缺陷测量

function measureDefects(processedImage)
    % 统计缺陷信息
    stats = regionprops(processedImage, 'Area', 'BoundingBox');

    % 显示每个缺陷的面积和位置
    for i = 1:length(stats)
        fprintf('缺陷 %d: 面积 = %.2f, 位置 = [%d, %d]\n', ...
            i, stats(i).Area, stats(i).BoundingBox(1), stats(i).BoundingBox(2));
    end
end

(2) GUI 界面设计

使用 MATLAB 的 GUIDE 或 App Designer 创建 GUI 界面。

GUI 功能描述

按钮：加载图像
- 用户可以选择一张钢板表面图像。
按钮：开始检测
- 触发图像预处理、特征提取、分类和测量。
显示区域：
- 显示原始图像、预处理图像和检测结果。
文本框：
- 显示缺陷分类结果和测量数据。

GUI 核心代码

function varargout = DefectDetectionGUI(varargin)
    % 创建 GUI 界面
    gui = guidata(hObject);

    % 加载图像按钮回调
    function loadImage_Callback(hObject, eventdata, handles)
        [file, path] = uigetfile({'*.jpg;*.png', 'Image Files (*.jpg, *.png)'});
        if isequal(file, 0)
            return;
        end
        imagePath = fullfile(path, file);
        axes(handles.axesInput);
        imshow(imread(imagePath));
        handles.imagePath = imagePath;
        guidata(hObject, handles);
    end

    % 开始检测按钮回调
    function startDetection_Callback(hObject, eventdata, handles)
        % 图像预处理
        processedImage = preprocessImage(handles.imagePath);

        % 特征提取
        features = extractFeatures(processedImage);

        % 缺陷分类
        label = classifyDefect(features);

        % 缺陷测量
        measureDefects(processedImage);

        % 显示结果
        set(handles.textResult, 'String', ['缺陷类型: ', label]);
        axes(handles.axesOutput);
        imshow(processedImage);
    end
end
