摘要：随着信息技术的快速发展，高校网络环境的建设与管理显得愈发重要。XXXX学院面临着网络基础设施升级与优化的迫切需求。本文旨在探讨XXXX学院网络设计与规划的全过程，通过深入的用户需求分析、功能需求分析、性能需求分析和安全需求分析，提出了一套科学、合理的网络设计方案。论文详细介绍了网络拓扑结构设计、设备选型与配置、网络协议选择、IP地址规划、VLAN划分与设计、路由策略设计以及网络安全策略设计等关键环节，并对接入层、汇聚层、核心层、无线网络、网络管理系统、存储与备份系统以及灾备与恢复系统进行了详细设计。在系统实现阶段，阐述了设备安装与调试、网络配置与管理、网络应用服务部署、无线网络部署与调试、系统集成与调试以及用户培训与技术支持等关键步骤。通过系统测试，验证了网络设计的有效性和可靠性。为XXXX学院构建了一个高效、稳定、安全的网络环境，为教学、科研和管理工作提供了有力支撑。
关键词：校园网设计；校园网规划；VLAN划分与设计；网络安全
Network Planning and Design of Taiyuan College
Abstract: with the rapid development of information technology, the construction and management of university network environment is becoming more and more important. Taiyuan College is facing the urgent need of upgrading and optimizing the network infrastructure. This paper aims to explore the whole process of network design and planning of Taiyuan College, and puts forward a set of scientific and reasonable network design scheme through in-depth user demand analysis, functional requirements analysis, performance requirements analysis and security requirements analysis. In this paper, the key links such as network topology design, equipment selection and configuration, network protocol selection, IP address planning, VLAN partition and design, routing strategy design and network security strategy design are introduced in detail, and the access layer, aggregation layer, core layer, wireless network, network management system, storage and backup system and disaster recovery system are designed in detail. In the system implementation phase, the key steps such as equipment installation and debugging, network configuration and management, network application service deployment, wireless network deployment and debugging, system integration and debugging, user training and technical support are described. Through the system test, the effectiveness and reliability of the network design are verified. It builds an efficient, stable and secure network environment for Taiyuan College, and provides a strong support for teaching, scientific research and management.
Key words: campus network design; campus network planning; VLAN division and design; network security
1 绪论
1.1 研究背景与意义
XXXX学院位于XX省XXXX市，是一所由XXXX市人民政府举办，并经中华人民共和国教育部批准设立的全日制普通高等学校。学院由山西省人民政府领导，XXXX市人民政府管理，山西省教育厅进行业务指导。截至2022年8月，学校由XX校区、XX校区、XX校区三个校区组成，占地面积1658亩，校舍建筑面积44万余平方米，教学科研仪器设备总值1.18亿元，馆藏纸质图书164.66万册，电子图书126.27万册；设有15个教学系（院、部），2个教学中心（公共实验中心、工程训练中心）和继续教育学院。
近年来，随着信息技术的快速发展，网络已经成为现代社会最重要的基础设施之一。作为一所高等学府，XXXX学院也需要建立一个稳定、高校的网络系统，以满足师生的学习、教学、科研和管理需求。因此，进行XXXX学院网络规划与设计的研究具有重要的现实意义和应用价值。高校作为信息化建设的重要基础，网络为各类信息系统、业务流程、信息资源、教学科研活动提供基础设施服务，离开了网络便无法实现校园的信息化。因此各个高校必须构建符合信息化发展战略、满足各类相关需求的网络体系，来实现信息交流、资源共享、信息化教学、科研学术合作、网上办公等业务及应用。
1.1.2 研究意义
网络是信息时代的基础设施，是信息化的重要组成部分，是实现现代教育信息化的重要手段。随着计算机技术和通信技术的飞速发展，网络应用已渗透到社会的各个领域。在高校里，随着网络技术和信息化手段在教学中的应用，高校已成为一个“信息孤岛”，信息资源共享成为难题。高校校园网建设不仅是一项长期、复杂和系统的工程，而且是一个充满机遇和挑战的领域。为了实现高校信息化建设的目标，XXXX学院以科学发展观为指导，以“建设一流教学科研平台”为目标，根据教育信息化发展需求，结合XXXX学院实际情况，提出了XXXX学院网络设计与规划的研究意义。
校园网的研究意义还在于，网上交流是指学校师生通过计算机网络在网上进行的实时信息交流，包括校内交流和校外交流。校内交流是指学校教师之间，学生之间以及师生与学校之间在网上进行的实时信息交流；校外交流是指学校教师和学生对社会上其它学校师生的信息交流，如对学校的发展状况、学校管理、学校特色等方面进行广泛的讨论，或对其他学校进行访问和参观。
本研究旨在为XXXX学院网络规划与设计提供科学、合理的方案，以满足学院师生对网络的需求，并提升网络的稳定性、性能和安全性。计算机网络对于具有现代化教育水准的高校来说，有着举足轻重的作用。如果校园网络没有进行精心的规划与设计，网络就不能很好地发挥其功能，就无法满足当前的应用需求。因此优良的规划与设计显得尤为重要，它不仅可以降低成本，也可以为今后的扩充发展留有空间。但是在当前的高校校园网络规划与设计中还存在着一些问题，为了充分发挥计算机网络的优点，我们需要对这些问题进行反思与改进。本文主要就当前中职校园网络的基础规划与设计中存在的问题和需求做了些简单分析，并对规划与设计过程中的核心环节给出了一些参考性的建议。
1.2 国内外研究现状
教育信息化是我国信息化建设的重要组成部分，校园网建设是我国教育信息化的基础。随着计算机网络技术的发展，校园网建设已经取得了可喜的进展。校园网的建设不仅改变了传统的教学模式、教学方法和教学手段，也促进了教育观念、教学思想的转变，大大拓展了教师和学生的视野，提升了教学质量。校园网网络系统是一个非常庞大而复杂的系统，它不仅为现代化教学、综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。作为一个局部网络，高校校园网络工程程建设中主要采用了局域网技术来建设与管理的，要构建一个优秀的局域网，应本着可用性、可扩展性、安全性和可管理性的四大原则。从理论上说，高校校园网络的构建并没有统一的模型，不管是其基础设施还是整体结构都必须根据实际的应用环境来规划与设计，但是如果在高校校园网络的规划与设计过程中不能够参照一定的标准实施的话，即使设计出了网络，那么也不能发挥其应有的功能，更不能体现出现代网络设计的理念。随着近年来高校信息化建设的开展，国内大多数高校基本上都建成了白己的校园网，各高校的校园网络获得了巨大的发展。各高校纷纷获得“西部高校校园网络建设项目”，“日元货款项目”，“中央与地方共建实验室项目〞等众多专项的财政支持。使得我们各高校校园网的网络基础设施得到了更新，也使我们的校园网规模得以扩大井覆盖整个校园，校园网技术得到了升级。通过不断部署名种校园网应用系统，使得校园网在科学研究、教学应用、网络办公、网上娱乐等方面的应用逐渐渗透到了校园生活的方方面面。网上办公，上网备课，网上教学，网上搜索、学习，接收邮件，网络聊天，游戏娱乐，购物，校园网用户联网的时间在逐渐增多和延长。今天校园网几乎覆盖了各高校的每个角落，随看我们每个人和校园网络的联系越来越紧密，校园网建设中的稳定性就凸现出来了。我们要建设安全稳定高校的校园网应用已经势在必行。
其实在我国智慧校园的发展过程中是受国外影响比较多的。21世纪以来，以美国为首的西方发达国家的校园已基本步入互联网支持的智慧校园，不仅配备了相应的硬件设备，也营造了相应的学习环境。如斯坦福大学致力于创建决策科学、可持续发展的环境友好型校园，其基于大数据分析的智慧校园ICAP，能对校园各类设施数据进行分析并可视化，监控与报告能源使用情况，快速诊断故障、预测性维修，提高资源使用效率。国外校园网在技术和管理上较为先进，通过高速网络、IPV6支持和学术资源共享等举措，为学生提供了良好的网络环境。
高速网络：国外校园网一般采用光纤接入方式，提供高速稳定的网络连接。
IPV6支持：国外校园网广泛使用IPV6协议，实现了更多的IP地址分配和支持，解决了IP地址不足的问题，为学生、教师等提供了更好的网络使用体验。
学术资源共享：国外的校园网通过开放式平台，为学生提供了丰富的学术资源。学生可以通过校园网访问在线图书馆、期刊数据库、学术研究资料等，提升学术研究资料等，提升学术能力和科研水平。
1.3 研究内容与方法
于众多高校来说，数字化校园已经成为信息时代建设的重点。而对于XXXX学院来说要使用较为先进的网络技术加强网络安全防护，防止网络攻击和数据泄露，保护学校和师生的信息安全。本文采用调查法、文献研究法和数据分析等方法，优化校园网的带宽、延迟和可靠性，以满足师生对高速稳定网络的需求。为教学和科研活动提供便捷的网络资源和平台，支持在线教学、远程协作和科研数据传输等。推动校园信息化进程，实现校务管理、教学资源共享、学生服务等的数字化和网络化。改善用户在校园内的网络使用体验，包括无线网络覆盖范围、网络稳定性等方面。以适应不断变化的学校和社会需求。
针对XXXX学院网络覆盖范围、网速、网络稳定性等一系列网络管理体系不完善等问题，从实际研究方向出发以及校园未来的发展情况，对XXXX学院进行详细的网络规划与设计。
2 需求分析
2.1 用户需求分析
随着信息技术的迅猛发展，数字化校园已成为信息时代高校建设的重中之重。对于XXXX学院而言，构建一个安全、高效、稳定的校园网络环境显得尤为迫切。因此，本文针对XXXX学院的网络设计与规划进行了深入研究，以满足广大师生在教学、科研、管理以及生活等多方面的需求。在信息时代，网络攻击和数据泄露的风险日益增大，保护学校和师生的信息安全至关重要。因此，XXXX学院需要采用先进的网络技术加强网络安全防护，确保校园网络的安全稳定运行。
在教学和科研活动中，师生们需要频繁地进行数据传输和共享，因此网络需要具备高速、稳定的特点，以满足他们对高速稳定网络的需求。同时，随着在线教学和远程协作的普及，网络还需要提供低延迟的服务，以保障师生们能够顺畅地进行实时互动和交流。这包括为师生们提供丰富的在线教学资源、支持远程协作和科研数据传输等功能。通过构建一个功能完善的校园网络环境，XXXX学院可以为师生们提供更加便捷、高效的教学和科研服务，推动学校的教学和科研水平不断提升。
在校园管理方面，XXXX学院需要实现校务管理、教学资源共享、学生服务等的数字化和网络化。这有助于提高管理效率和服务水平，为师生们提供更加便捷、高效的服务体验。无线网络覆盖范围、网络稳定性等方面。通过优化校园网络布局和提升网络性能，XXXX学院可以为师生们提供更加舒适、便捷的上网环境，满足他们在校园内的多样化需求。
该学校需要规划网络的建筑物有13座，其中包括2座教学楼、
2.2 功能需求分析
XXXX学院网络设计与规划的功能需求着眼于多个层面。一方面，网络需支撑校园内的基本通信，实现各部门间及师生间的信息高效流通，包括教学资源的共享、行政信息的传递以及学生数据的查询等。另一方面，随着多媒体教学方式的普及，网络必须能够支持高清视频流的传输，确保在线教学的顺利进行，同时提供实时互动功能，增强教学体验。此外，科研工作对网络的需求亦不容忽视，网络需要为科研人员提供稳定、高速的数据传输服务，助力科研工作的深入开展。在校园管理方面，网络需与各类管理系统无缝对接，提高办公效率，优化决策流程。最后，师生的日常生活需求也是功能设计的重要考量，网络应覆盖校园各个角落，提供便捷的上网服务，满足师生在学习、娱乐、社交等多方面的需求。
2.3 性能需求分析
XXXX学院网络设计与规划的性能需求着眼于网络的带宽、延迟、可靠性及可扩展性。带宽方面，考虑到多媒体教学和科研数据的大量传输，网络必须提供足够的带宽资源，确保数据传输的流畅无阻。延迟方面，为支持实时互动和在线协作，网络需优化路由和配置，降低数据传输的延迟，提升用户体验。可靠性方面，网络须确保24小时不间断运行，采用高可靠性设备和技术，建立备份机制，以应对各种潜在风险。最后，考虑到学校未来的发展和技术更新，网络设计需具备足够的可扩展性，能够灵活适应未来的变化，为学校的持续发展提供有力支撑。
2.4 安全需求分析
黑客可能利用漏洞进行网络入侵，窃取敏感信息，破坏网络设施，甚至进行恶意攻击。因此，网络设计必须考虑到安全防护措施，如防火墙、入侵检测系统等，以有效抵御外部攻击。
由于校园网络涉及大量师生用户，可能存在用户操作不当、恶意攻击或数据泄露等问题。因此，网络设计需要实施用户身份认证、访问控制等措施，确保只有授权用户能够访问网络资源，并防止敏感信息的泄露。教学、科研和管理数据是学校的重要资产，一旦丢失或损坏将给学校带来巨大损失。因此，网络设计应采用数据加密、备份恢复等技术手段，确保数据的保密性、完整性和可用性。XXXX学院需要建立健全的网络安全管理制度，明确各级人员的安全职责，加强安全培训和意识提升，确保网络安全工作的有效实施。
综上所述，XXXX学院网络设计与规划的安全需求分析需要综合考虑外部威胁、内部风险、数据保护和安全管理等多个方面。通过采取有效的安全防护措施和管理手段，可以确保校园网络的安全稳定运行，为师生提供一个安全、可靠的网络环境。
3 总体设计
3.1 网络拓扑结构设计
XXXX学院的网络拓扑结构设计充分考虑了学校的实际需求，采用了层次化的设计思路，分为核心层、分布层和接入层，确保网络的稳定、高效和安全。
核心层设计：核心层作为整个网络的枢纽，承载着高速、大容量的数据传输任务。我们采用了高性能的路由器和交换机作为核心设备，它们具备高速转发、低延迟的特性，能够确保整个网络的数据流量得到高效处理。此外，核心层设备还具备强大的扩展能力，以适应未来网络规模的增长。为了确保学校数据的安全性，在核心层设置了防火墙设备。所有进出校园网络的数据流量都必须经过防火墙的过滤和检查，从而有效防止外部攻击和恶意数据的侵入。防火墙设备具备先进的安全策略和功能，能够根据学校的安全需求进行灵活配置和管理。
分布层设计：分布层负责连接不同楼宇和区域的网络，实现数据的汇聚和转发。采用了具备VLAN路由功能的交换机作为分布层设备，它们能够根据不同的VLAN进行数据的转发和隔离，确保不同部门或区域之间的网络相互独立、互不干扰。同时，分布层设备还具备较高的端口密度和扩展能力，以满足不同楼宇和区域的接入需求。
接入层设计：接入层是校园网络中最接近用户的一层，它包括了各种接入点，如教室、宿舍、办公室等。根据用户的具体需求和环境特点，选用了合适的接入设备，如有线交换机、无线接入点等。这些设备能够提供稳定、高速的网络接入服务，满足用户在教室、宿舍、办公室等不同场所的上网需求。在校园内的各个角落，都部署了无线接入点，确保用户能够随时随地接入网络。无线网络的设计充分考虑了信号覆盖、稳定性、安全性等因素，为用户提供了便捷、高效的网络体验。

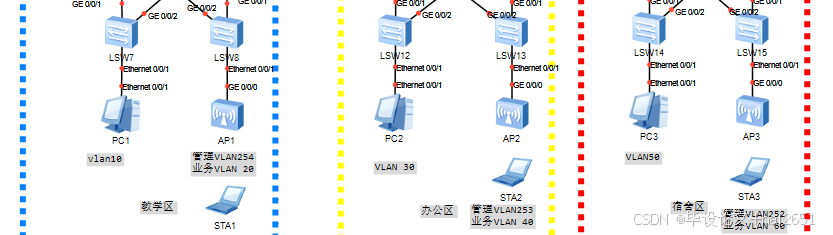

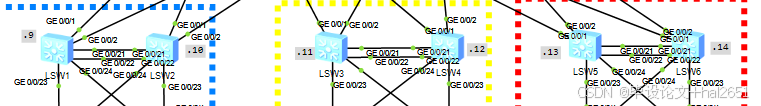

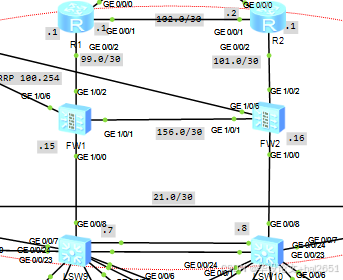

图3-1 XXXX学校园区网规划与设计
3.2 网络设备选型与配置
在XXXX学院网络设计与规划中，网络设备的选型与配置是至关重要的环节。为确保网络的稳定性、高效性和安全性，我们根据学校的实际情况和需求，进行了细致的设备选型与配置工作。
核心层设备选型与配置：核心层作为整个网络的中心，需要处理大量的数据流量和提供高速的数据传输服务。因此，选择了高性能的路由器和交换机作为核心设备。这些设备具备高速转发、低延迟的特性，并支持多种网络协议和接口，以满足不同业务的需求。同时，我们还配置了高性能的防火墙设备，以确保核心层的安全性和稳定性。
汇聚层设备选型与配置：汇聚层负责连接不同楼宇和区域的网络，实现数据的汇聚和转发。选择了具备VLAN路由功能的交换机作为汇聚层设备。这些设备不仅具备较高的端口密度和扩展能力，还支持多种网络协议和安全管理功能。此外，我们还为汇聚层设备配置了必要的网络安全策略，以确保数据在传输过程中的安全性。
接入层设备选型与配置：接入层是用户接入网络的直接入口，因此设备的稳定性和易用性至关重要。选择了性能稳定、易于管理的交换机作为接入层设备。这些设备具备较高的端口密度和较低的延迟，能够满足用户高速上网的需求。同时，我们还为接入层设备配置了必要的网络安全措施，如访问控制和流量限制等，以防止非法访问和恶意攻击。
无线设备选型与配置：为满足用户无线接入的需求，选择了性能稳定、覆盖范围广的无线接入点和控制器。这些设备支持多种无线标准和加密方式，能够提供安全、稳定的无线接入服务。同时，我们还为无线设备配置了智能的负载均衡和故障恢复功能，以确保无线网络的可靠性和稳定性。
在设备配置方面，根据学校的网络拓扑结构和业务需求，为每个设备分配了合适的IP地址和VLAN，并配置了相应的路由策略和访问控制列表。此外，还为设备设置了必要的备份和恢复机制，以确保在设备故障或网络故障时能够迅速恢复网络的正常运行。
3.3 IP地址规划
采用了私有IP地址段，即114.115.0.0/16作为校园网的基础IP地址段。这一地址段具有充足的可用地址，能够满足学校日益增长的网络设备需求。根据学校的不同区域和部门进行了子网划分。例如，教学楼区域使用114.115.10.0/24子网，宿舍楼区域使用114.115.50.0/24子网，办公区域使用114.115.30.0/24子网。每个子网内的设备数量根据实际需求进行分配，确保IP地址的充分利用。对于关键设备和服务器，采用了静态IP地址分配方式。这些设备包括核心路由器、交换机、服务器等，它们的IP地址固定且不易变动，方便网络管理员进行管理和维护。
在无线网络方面，为每个无线接入点分配了独立的IP地址段，并采用了DHCP（动态主机配置协议）自动分配IP地址给无线接入的用户。这样既能保证无线网络的灵活性，又能方便地进行用户管理和流量控制。为了预留一定的IP地址空间以备未来扩展之需，在每个子网中都预留了一定数量的未使用IP地址。这些地址可以在需要时分配给新加入的网络设备，确保网络的可持续发展。
表 3-1 vlan划分与 ip地址规划表
| 楼宇 | VLAN ID | 网络号 | 地址范围 | 网关地址 |
| 教学楼 | vlan10 | 114.115.10.0/24 | 114.115.10.1-254 | 114.115.10.254 |
| 办公楼 | Vlan30 | 114.115.30.0/24 | 114.115.30.1-254 | 114.115.30.254 |
| 食堂 | VLAN80 | 114.115.80.0/24 | 114.115.80.1-254 | 114.115.80.254 |
| 图书馆 | VLAN90 | 114.115.90.0/24 | 114.115.90.1-254 | 114.115.90.254 |
| 体育馆 | VLAN92 | 114.115.92.0/24 | 114.115.92.1-254 | 114.115.92.254 |
| 学生公寓 | Vlan50 | 114.115.50.0/21 | 114.115.50.1-254 | 114.115.50.254 |
3.4 网络协议选择
在XXXX学院网络设计与规划中，网络协议的选择对于确保网络的稳定性、高效性和兼容性至关重要。根据学校的实际需求和网络拓扑结构，我们选择了以下网络协议：
在核心层与汇聚层之间，采用了OSPF（开放式最短路径优先）协议。OSPF是一种链路状态路由协议，能够动态地计算网络中的最短路径，并根据网络拓扑的变化实时更新路由表。这种协议具有较高的收敛速度和稳定性，能够确保核心层与汇聚层之间的高效数据传输。
在接入层与汇聚层之间，选择了VLAN（虚拟局域网）技术，并结合了802.1Q协议。VLAN技术能够将物理网络划分为多个逻辑网络，实现不同部门或区域之间的网络隔离。802.1Q协议则定义了VLAN标签的格式和传输方式，确保VLAN之间的数据能够正确传输。
考虑到学校对于无线网络的需求，选择了WPA3（Wi-Fi Protected Access 3）作为无线网络的加密协议。WPA3提供了更强大的安全性，能够有效防止各种无线网络攻击，保护用户的数据安全。为了支持网络管理系统和存储与备份系统的运行，选择了SNMP（简单网络管理协议）和NFS（网络文件系统）协议。SNMP协议用于网络设备的监控和管理，能够实时收集设备的运行状态和性能数据。NFS协议则用于实现网络文件的共享和备份，确保数据的安全性和可靠性。
3.5 VLAN划分与设计
根据学院的组织结构和部门功能，将网络划分为多个VLAN。例如，教学区VLAN、行政区VLAN、学生宿舍区VLAN等。每个VLAN内部实现数据的二层转发，而不同VLAN之间的通信则通过三层路由实现。
对于关键业务和敏感数据，设置了专用的VLAN，并实施更严格的访问控制策略。这些VLAN包括财务系统VLAN、数据中心VLAN等，它们与其他VLAN之间实现了严格的隔离，确保数据的安全性和完整性。由于无线网络具有移动性和灵活性的特点，为无线接入点设置了独立的VLAN，并实现了无线用户与有线用户之间的隔离。这样既可以保证无线网络的独立性，又可以防止无线用户对有线网络的潜在威胁。
在VLAN设计方面，采用了基于端口和基于MAC地址的划分方式。对于固定位置的终端设备，采用基于端口的划分方式，将相同部门的设备划分到同一VLAN中。对于移动设备和临时接入的设备，采用基于MAC地址的划分方式，通过设备的MAC地址将其加入到相应的VLAN中。
3.6 路由策略设计
路由策略设计在XXXX学院网络架构中占据重要地位。为确保数据的高效传输，静态路由和动态路由协议被综合应用。在核心层与汇聚层间，静态路由确保关键业务数据的稳定传输；而在接入层与汇聚层间，动态路由协议如OSPF则根据网络拓扑变化自动计算最佳路径。此外，路由汇总和过滤技术的运用减少了路由表条目，提高了路由效率，并有效限制了非法访问。负载均衡和故障恢复策略的实施，确保了网络在高峰时段或故障情况下的稳定性和可用性。
高性能防火墙设备部署在网络入口和关键节点，通过包过滤和访问控制功能，有效阻止非法访问和恶意攻击。NAT技术的运用实现了内部IP与外部IP的映射，增强了网络安全性。VLAN间访问控制列表的设置限制了不同VLAN间的通信权限，防止了数据泄露。加密技术和安全认证机制的采用确保了关键业务数据的机密性和完整性，同时身份认证和访问授权机制的实施，防止了未经授权的访问和操作。此外，完善的安全管理制度和应急预案的制定，为及时发现并修复安全隐患，以及在网络安全事件发生时迅速响应和处理提供了有力保障。
4 详细设计
4.1 接入层网络设计
接入层网络是XXXX学院网络架构的基础，主要负责终端设备的接入和数据传输。在接入层网络设计中，采用了高性能的交换机设备，并进行了细致的端口配置和VLAN划分。通过VLAN的划分，可以实现不同区域间的网络隔离，提高网络的安全性和管理效率。在VLAN的配置过程中，使用了VLAN ID来标识不同的VLAN，并通过交换机上的端口映射功能，将特定端口划分到相应的VLAN中。
以下是接入层网络设计的部分配置示例：
# 交换机配置示例
system-view //进入配置视图
# 创建VLAN
vlan 10
description Teaching_Building_Wired //添加描述
quit
vlan 20
description Teaching_Building_Wireless
4.2 汇聚层网络设计
汇聚层网络是连接接入层与核心层的关键部分，它负责将多个接入层的数据进行汇聚和转发。在XXXX学院的汇聚层网络设计中，采用了高性能的三层交换机，并配置了OSPF路由协议以实现跨VLAN的通信。
以下是汇聚层网络设计的部分配置示例：
# 汇聚层交换机配置示例
system-view //进入配置视图
# 配置OSPF路由协议
ospf 1 启用OSPF 路由协议
area 0.0.0.1 //创建区域1
network 114.115.79.0 0.0.0.255 //宣告直连网段进区域1
network 114.115.89.0 0.0.0.255
#
4.3 核心层网络设计
核心层网络是XXXX学院网络的中心枢纽，它负责高速、稳定地传输大量数据。在核心层网络设计中采用了高性能的核心路由器和光纤链路，以确保网络的高速传输和可靠性。通过配置OSPF路由协议，我们实现了与其他网络的连接。通过负载均衡的配置，可以将流量分散到多个链路或设备上，从而提高网络的吞吐量和可用性。
以下是核心层网络设计的部分配置示例：
# 核心层路由器配置示例
system-view //进入配置视图
# 配置OSPF路由协议
ospf 1
area 0.0.0.0 //创建区域0
network 114.115.200.0 0.0.0.255 //宣告直连网段进区域0
network 114.115.78.0 0.0.0.255
network 114.115.17.0 0.0.0.255
network 114.115.157.0 0.0.0.255
4.4 无线网络设计
在无线网络安全方面，我采用了wpa-wpa2等先进的加密技术，通过ENSP软件配置了无线接入点的安全策略。通过调整无线接入点的功率和信道设置，避免了无线信号间的干扰，提高了网络的稳定性和可靠性。同时，还配置了负载均衡策略，确保在高并发场景下，无线网络能够保持稳定的性能表现。
# ENSP软件中的无线网络配置示例
wlan
security-profile name SEC_PRO //创建安全配置模板
security wpa-wpa2 psk pass-phrase Huawei@123 aes //设置加密方式为wpa-wpa2，使用预共享密钥 Huawei@123，并使用aes进行加密
ssid-profile name sushe //创建SSID配置模板
ssid sushe
ssid-profile name bangong
ssid bangong
vap-profile name sushe //创建VAP模板，并关联SSID与安全配置模板
security-profile SEC_PRO
ap-system-profile name jiaoxue //创建系统配置模板
primary-access ip-address 114.115.17.1
backup-access ip-address 114.115.28.2
ap-id 1 type-id 45 ap-mac 00e0-fcf0-59c0 ap-sn 210235448310984E3E77
//以AP-MAC地址认证方式添加AP
ap-group jiaoxue
ap-system-profile jiaoxue
radio 0 //创建2.4G射频
vap-profile jiaoxue wlan 1 //关联VAP模板
radio 1 //创建5G射频
vap-profile jiaoxue wlan 1 //关联VAP模板
4.5 网络安全设计
在网络安全设计中，防火墙部署在核心交换机和出口路由器之间，通过划分安全区域以及设置安全策略，对进、出校园的流量进行严格控制，严格匹配源目地址及端口，确保整体网络的安全性。
# ENSP软件中的防火墙配置示例
划分安全区域：
firewall zone trust //添加相应接口至trsut区域
set priority 85
add interface GigabitEthernet0/0/0
add interface GigabitEthernet1/0/0
add interface GigabitEthernet1/0/1
firewall zone untrust //添加相应接口至untrsut区域
5 系统实现
5.1 设备安装与调试
按照预先制定的网络拓扑结构，将各种网络设备，如交换机、路由器、防火墙等，准确安装到指定位置。在安装过程中，我们严格遵循设备厂商的操作指南，确保设备安装的准确性和稳定性。安装完成后，进行了详细的设备调试，通过配置设备参数、检查设备状态、测试设备性能等步骤，确保设备能够正常运行并达到预期效果。
5.2 网络配置与管理
在设备安装与调试完成后，进行了网络配置与管理的工作。这包括为网络设备分配IP地址、配置VLAN、设置路由策略等。根据网络拓扑结构和业务需求，合理规划了IP地址范围，并为每个设备分配了唯一的IP地址。同时，根据学院的业务需求和安全要求，划分了不同的VLAN，实现了不同部门或区域之间的网络隔离。此外，还设置了合理的路由策略，确保网络数据的高效传输和转发。
为了方便对网络设备进行管理和维护，还建立了网络管理系统。通过该系统，我们可以实时监控设备的运行状态、性能数据等信息，及时发现并解决潜在的网络问题。定期对网络设备进行巡检和维护，确保网络的稳定性和可靠性。
5.3 网络应用服务部署
在网络基础设施搭建完成后，根据XXXX学院的实际需求，部署了相应的网络应用服务。这包括教学管理系统、办公自动化系统、图书馆数字化服务系统等。在部署过程中，充分考虑了系统的性能要求、安全性以及易用性等因素，确保这些服务能够稳定、高效地运行，并为学院师生提供良好的使用体验。
5.4 无线网络部署与调试
在XXXX学院网络设计与规划的系统实现过程中，无线网络部署与调试是至关重要的一环。依据学院的建筑布局和用户需求，精心选择了高性能的无线接入点和相应的网络设备，确保无线信号的稳定覆盖。部署过程中，合理布置了接入点的位置，优化了无线信号的传输路径，有效减少了信号干扰和衰减。完成部署后，进行了详尽的调试工作，包括信号强度测试、接入速度测试等，确保无线网络能够满足学院师生的日常需求，并提供流畅、稳定的网络体验。
5.5 系统集成与调试
系统集成是确保整个网络系统协调运行的关键步骤。将有线网络、无线网络、存储备份系统、网络管理系统等各个部分进行了有机整合，实现了数据的顺畅流通和资源的共享。在集成过程中，注重各个系统之间的兼容性和互操作性，确保了数据的准确性和一致性。进行了系统级的调试工作，对网络的整体性能进行了全面测试和优化，确保网络系统能够高效、稳定地运行。
5.6 用户培训与技术支持
为了让用户更好地使用新建立的网络系统，为XXXX学院的师生提供了专业的用户培训和技术支持。培训内容涵盖了网络系统的基本操作、常见问题的解决方法等，旨在帮助用户快速掌握网络系统的使用技巧。同时，还设立了技术支持团队，随时为用户解决在使用过程中遇到的问题，确保用户能够充分利用网络系统，提高工作和学习效率。
6 系统测试
6.1 测试环境与工具
构建一个与实际网络环境高度相似的测试环境。这个环境不仅包括了物理层的网络设备连接，还模拟了学院的日常网络使用场景，确保测试结果的准确性和实用性。为了确保测试的全面性和有效性，选择了业界公认的专业测试工具，这些工具在功能、性能和安全测试方面都有着卓越的表现。通过使用这些工具，能够更加精确地模拟各种网络行为和场景，从而全面评估网络系统的表现。
6.2 功能测试
功能测试是系统测试的核心环节，它旨在验证网络系统的各项功能是否符合设计要求。在测试过程中，我严格按照设计文档和需求说明，对网络系统的各个功能模块进行了细致的测试。
接入层、汇聚层和核心层网络的连通性是功能测试的重点之一。测试了不同设备之间的通信是否正常，以及网络协议是否能够正确实现。同时，还关注了无线网络的覆盖范围、稳定性和信号质量，确保无线网络能够满足师生的移动办公和学习需求。
在对终端进行测试时，首先要确保终端的连通性，首先进行DHCP服务器检测，确保终端都能正确获取IP地址，如图6-1、图6-2、图6-3所示：

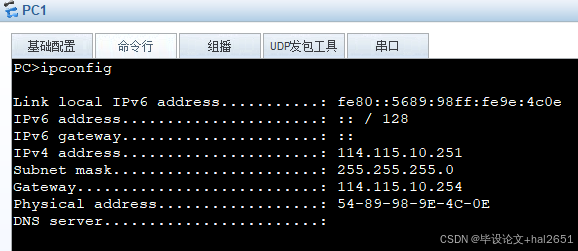

图6-1
有线网络测试

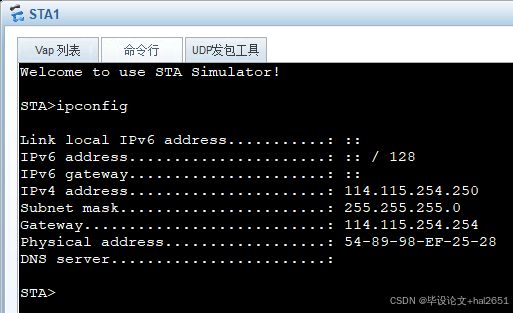

图6-2 无线网络测试

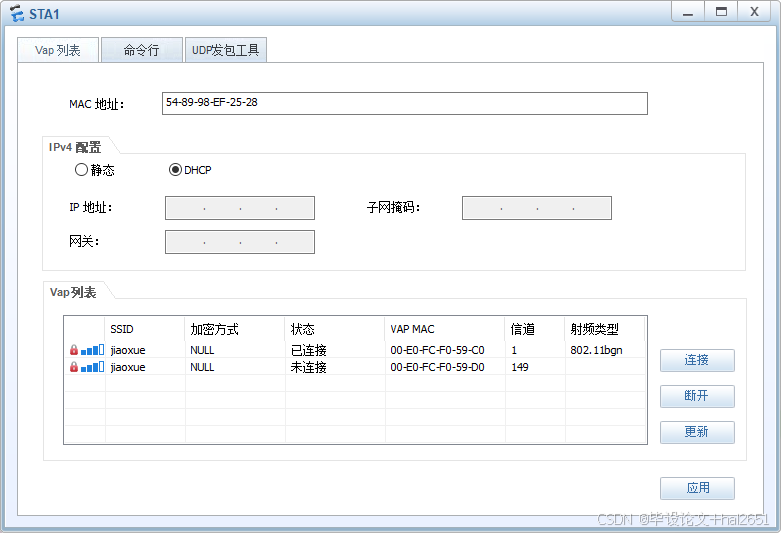

图6-3 无线网络测试
测试终端能否正常访问互联网，如图6-4、图6-5所示：
图6-4 有线终端访问互联网
图6-5 无线终端访问互联网
测试管理系统是否能够实时监控网络设备的状态、流量和性能，以及是否能够方便地进行网络配置和故障排查。通过功能测试，确保了网络系统的各项功能都能够正常工作，满足XXXX学院的日常教学和科研需求。
6.3 性能测试
性能测试是评估网络系统性能的关键步骤。利用专业的测试工具，对网络系统的吞吐量、延迟、丢包率等关键指标进行了详细的测量。
在测试过程中，模拟了学院日常的高峰期网络使用场景，对网络系统进行了高负载的测试。通过测试，我到了网络系统在不同负载情况下的性能表现数据。性能测试的结果表明，XXXX学院的网络系统在负载情况下表现良好，能够满足学院的日常教学和科研需求。同时，也针对测试中发现的问题和不足，提出了相应的优化建议和改进措施。
6.4 安全测试
网络安全是网络系统设计中不可忽视的一环。因此，在安全测试中，模拟了多种可能的网络攻击场景，以检验网络系统的安全防护能力。测试了防火墙的配置和规则，确保其能够有效地拦截恶意访问和攻击。同时，还对入侵检测系统进行了测试，验证其是否能够及时发现并报告潜在的安全威胁。此外，测试了数据加密技术的实现和应用，确保敏感数据在传输和存储过程中的安全性。
6.5 测试结果分析与改进建议
在测试工作完成后，对测试结果进行了深入的分析和总结。通过对比测试数据和设计要求，找出了网络系统在功能、性能和安全方面存在的问题和不足。
针对这些问题，提出了具体的改进建议。例如，在功能方面，建议进一步完善网络管理系统的功能，提升用户体验；在性能方面，建议优化网络设备的配置和布局，提高网络系统的吞吐量和稳定性；在安全方面，建议加强网络安全策略的制定和执行，提升网络系统的安全防护能力。
