FSH4 手持频谱分析仪使用指南

一、简介

Rohde & Schwarz（罗德与施瓦茨）FSH4 手持频谱分析仪是一款高性能、便携式射频测试设备，广泛应用于无线通信、广播电视、雷达、射频模块测试等领域。它支持 9 kHz 至 3.6 GHz 或 9 kHz 至 8 GHz（不同型号）频率范围，具备频谱分析、信号测量、干扰检测等功能，适用于野外测试、现场维护和实验室测量。本文将介绍 FSH4 的基本操作及常见应用。



二、设备概述

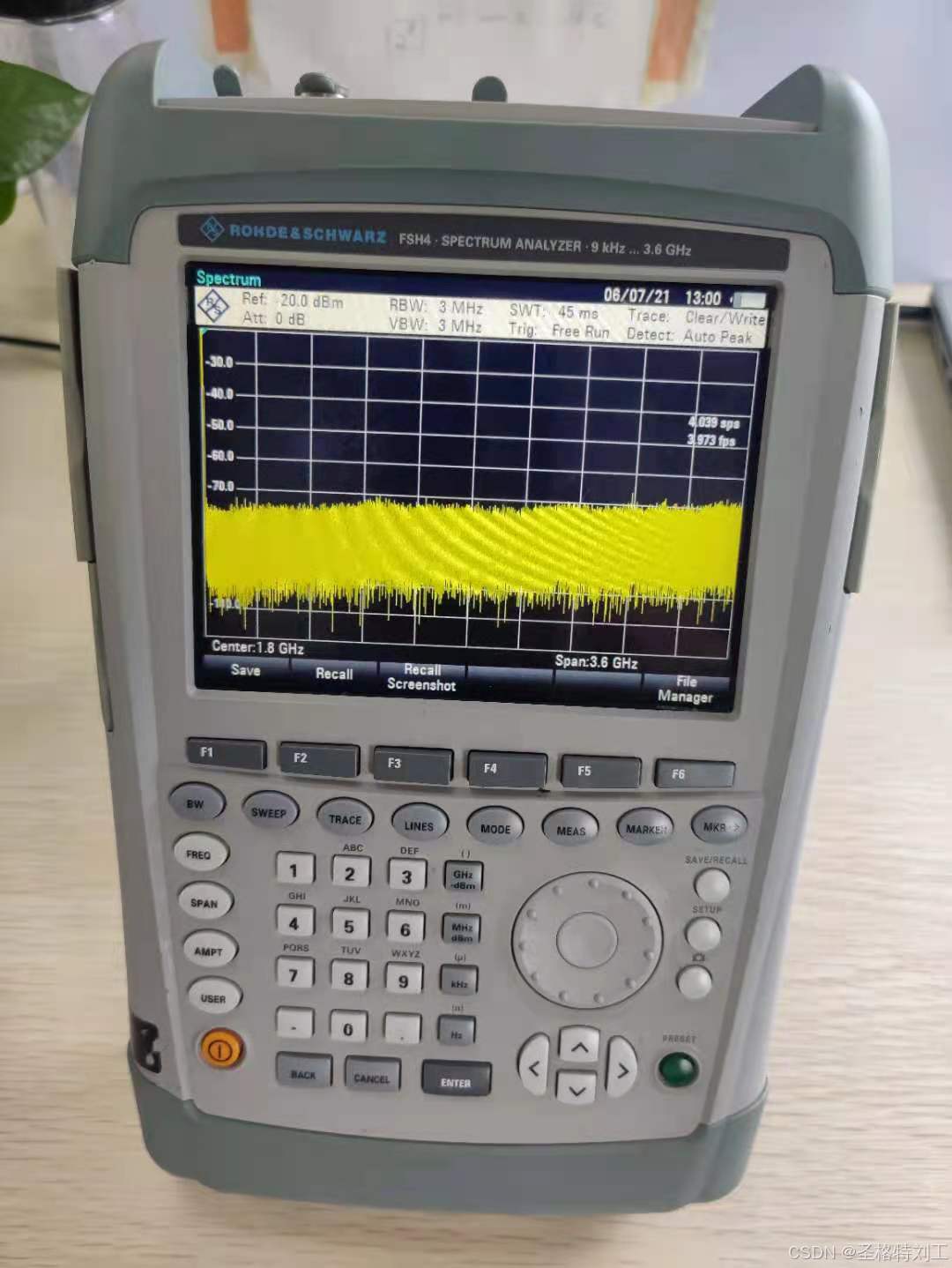

FSH4 主要由以下部分组成：

• 显示屏：高分辨率 LCD 屏幕，显示测量结果和参数设置。
• 按键面板：包括功能键、方向键、数值输入键等。
• 连接端口：N 型射频输入端口、USB、LAN 及外部供电接口。
• 电池模块：支持可更换电池，适用于长时间户外测试。

三、基本操作步骤

1. 开机与初始化

1. 长按 Power 按钮启动设备。
2. 启动后，系统进入默认频谱分析模式，显示频谱曲线。
3. 检查电池电量或连接外部电源以确保设备正常运行。

2. 连接信号源

1. 确保射频输入端口未连接过高功率信号，以免损坏设备。
2. 使用 N 型或 SMA 转接电缆将信号源（天线、发射机、DUT）连接到 RF 输入端口。
3. 确保接头紧固，以减少信号损耗和反射干扰。

3. 频率设置

1. 按 Frequency 键进入频率设置界面。
2. 使用数字键或方向键输入中心频率（Center Frequency）。
3. 设置频率跨度（Span），如全频段扫描或窄带分析。

4. 参考电平与增益调整

1. 按 Amplitude 键，调整参考电平（Reference Level），以优化显示效果。
2. 可选择自动调整（Auto Level）或手动设置 dBm 值。
3. 适当调整前置放大器（Preamp）以提高灵敏度。

5. RBW（分辨率带宽）和 VBW（视频带宽）调整

1. 按 BW（带宽） 按键。
2. 设置 RBW（Resolution Bandwidth），影响频谱分辨率和扫描速度。
3. 设置 VBW（Video Bandwidth），用于平滑显示曲线，降低噪声。

四、常见测量功能

1. 信号功率测量

• 观察信号峰值，使用 Marker（游标） 功能定位频率点，读取功率值（dBm）。
• 使用 Channel Power（通道功率） 计算特定带宽内的信号功率。
• 适用于无线通信信号测量，如 Wi-Fi、LTE、5G 频段。

2. 邻道功率比（ACP）测量

• 适用于评估无线发射机的信号溢出情况，防止对相邻信道干扰。
• 进入 ACP 功能，设置信道带宽、中心频率，自动计算功率比。

3. 频谱监测与干扰分析

• 扫描特定频段，查找异常信号源或无线干扰。
• 结合 Max Hold 功能，锁定最高功率信号，分析干扰源。
• 可配合方向性天线定位干扰信号。

4. 时域分析（选配功能）

• 适用于分析脉冲信号或调制信号。
• 可选配时域选件，将频谱分析结果转换为时域波形。

五、高级功能

1. 远程控制与数据导出

• 通过 USB 或 LAN 接口连接 PC，可使用 R&S 软件读取数据。
• 通过 截图功能（Screen Capture）保存当前测量画面。
• 可将测量数据导出为 CSV 或 Touchstone（.snp） 格式进行分析。

2. 扫描模式（Sweep Mode）

• 实时扫描（Real-time Spectrum）：适用于快速发现短时信号。
• 单次扫描（Single Sweep）：适用于分析特定信号特征。
• 平均扫描（Averaging）：适用于降低噪声，提高测量稳定性。

3. 调制分析（选配功能）

• 适用于 AM/FM 信号解调，可分析调制深度和频偏。
• 配合解调模块，可用于无线通信系统分析，如 LTE、Wi-Fi、5G。

六、常见问题及解决方法

1. 设备无法开机

• 检查电池电量，尝试更换或使用外部电源。
• 长按 Power 10 秒进行重启。

2. 频谱显示异常（无信号）

• 确保信号源正确连接，检查 RF 端口是否松动。
• 检查参考电平和衰减设置，防止信号过载或过低。
• 尝试调整频率范围，确保信号在测量带宽内。

3. 测量值波动较大

• 降低 VBW，提高测量稳定性。
• 选择 Averaging（平均测量） 以减少噪声影响。
• 避免外部环境干扰，如 Wi-Fi、无线电发射源。

七、总结

FSH4 手持频谱分析仪是现场测试和实验室测量的理想工具，具备广泛的射频测量能力。通过熟练掌握 频率设置、参考电平调整、RBW/VBW 选择、信号功率测量 等基本操作，以及 干扰分析、ACP 测量、时域分析 等高级功能，用户可以高效进行无线通信测试、信号诊断和频谱监测。
