智能时代的隐形脊梁：解码猎板PCB的超薄工艺密码

随着智能穿戴、折叠屏手机、微型医疗设备等领域的快速发展，超薄PCB（印刷电路板）成为电子制造业的“隐形冠军”。其厚度从传统1.6mm压缩至0.4mm以下，既要实现高密度布线，又要确保稳定性和可靠性，这背后是材料革新、工艺优化与智能制造的多重博弈。猎板PCB凭借其特殊工艺技术，在超薄PCB领域树立了行业标杆，本文将深入解析其核心优势与技术突破。

一、超薄PCB的制造挑战

1. 层压变形与良率控制
超薄PCB因厚度极低（通常≤0.4mm），在层压过程中易受热应力影响导致翘曲或分层。传统工艺中，多层板翘曲度超过1%即可能报废，而猎板PCB通过全自动压合设备和AOI光学检测系统，将翘曲度精准控制在≤0.75%，良率提升至99.9%。

2. 高密度布线下的信号完整性
超薄PCB需在有限空间内集成更多线路，线宽精度需达0.076mm（3mil），阻抗偏差需控制在±8%以内。传统蚀刻工艺易造成线宽不均，而猎板采用激光直接成像（LDI）技术，误差率低于3%，并通过电磁仿真优化阻抗匹配，确保高频信号传输稳定。

3. 散热与机械强度平衡
厚度缩减导致散热路径受限，同时需保持机械强度。猎板通过金属基板（如铝基）与局部厚铜工艺（10oz铜箔），将热导率提升40%，并通过刚挠结合结构增强抗弯折能力，满足无人机飞控模块等极端环境需求。

二、猎板PCB的核心技术优势


1. HDI（高密度互连）技术
猎板的HDI工艺采用激光钻孔与微盲埋孔技术，支持12层以上高多层板设计，最小孔径达0.15mm。例如，其为某折叠屏手机定制的0.25mm主板，集成5G模块与多摄像头接口，布线密度提升50%。

2. 柔性基材与刚挠结合工艺
使用聚酰亚胺（PI）等柔性材料，猎板实现了0.2mm厚度下电路的可弯曲性，耐温范围达-40°C至125°C。该技术已应用于智能手表和医疗植入设备，确保10万次弯折后性能无损。

3. 绿色制造与环保材料
为满足欧盟RoHS指令，猎板采用无铅焊料与水性阻焊油墨，并通过闭路循环蚀刻系统实现废液90%回收率。其医疗级PCB还使用可降解基材，兼顾环保与生物兼容性。

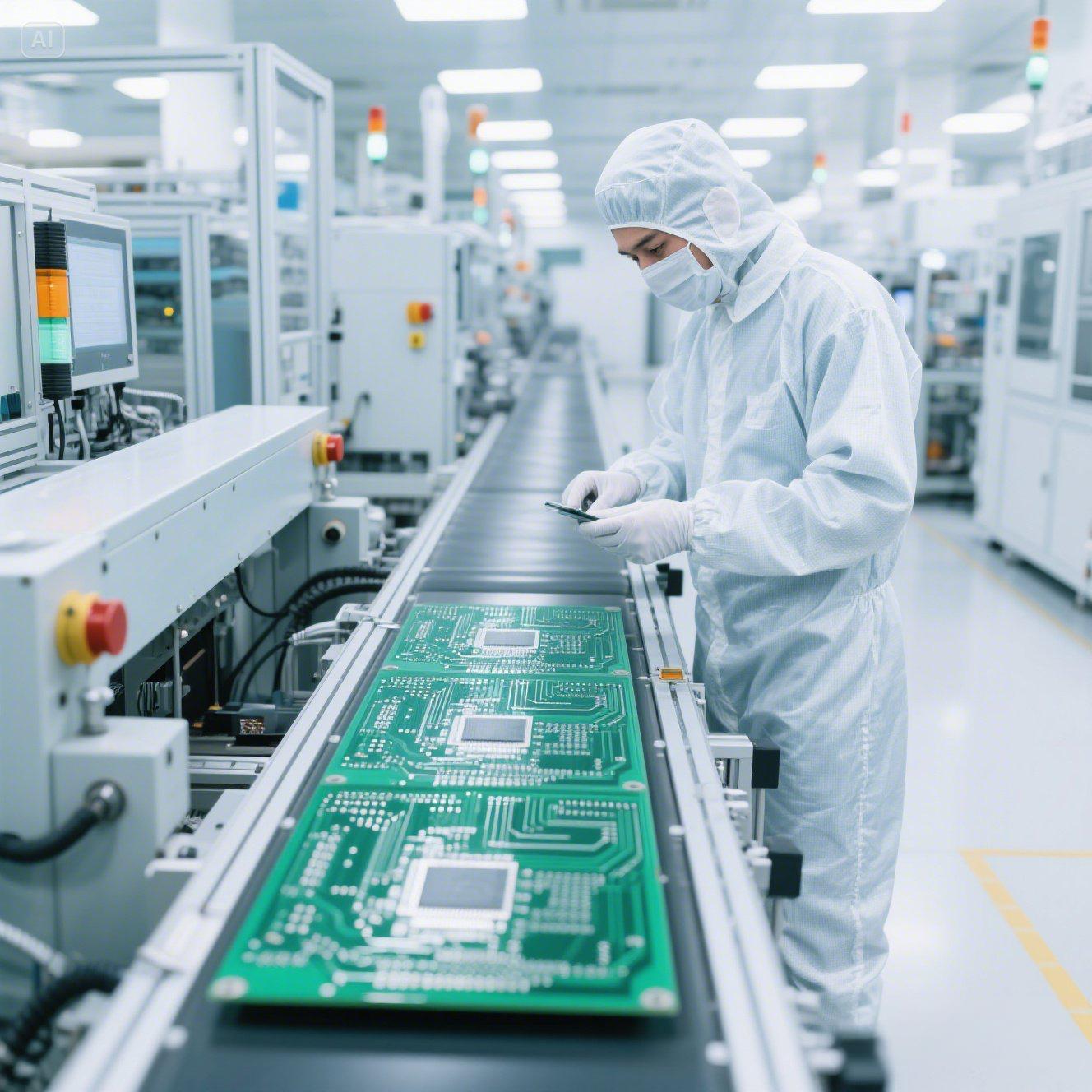

4. 智能化生产与极速交付
依托智能管理系统，猎板实现24小时打样、48小时小批量交付。某工业客户紧急需求的12层板项目，猎板3天完成打样并良率99.9%，推动产品提前两周上市。

三、超薄PCB的高端应用场景


1. 折叠屏手机
猎板为某旗舰机型定制0.25mm主板，通过盲埋孔设计节省30%空间，支持5G高频信号传输，助力产品轻薄化。

2. 医疗微型植入设备
在心脏起搏器中，猎板采用无卤素基板与埋入式无源元件技术，减少焊点并提升可靠性，满足长期植入需求。

3. 智能穿戴与无人机
0.3mm柔性PCB应用于智能手环，耐弯折性提升；无人机飞控模块采用刚挠结合板，重量减轻30%。

四、未来趋势：智能化与跨界融合


猎板正探索AI算法优化生产参数，结合纳米涂层技术提升防水性能，目标拓展至海洋探测与太空设备领域。随着物联网与AIoT设备普及，超薄PCB将向“更薄、更智能、更环保”方向进化。
