三维CAD皇冠CAD（CrownCAD）建模教程：叶片泵

在线解读『叶片泵』的三维建模流程，讲解异型孔向导、镜像、旋转切除、装饰螺纹线等操作技巧，一起来皇冠CAD（CrownCAD）学习制作步骤！

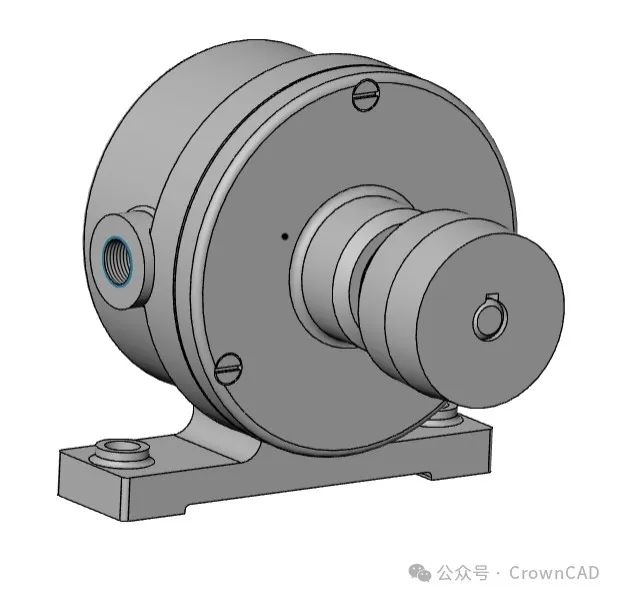

模型——叶片泵

叶片泵是一种常见的液压泵，它通过转子槽内的叶片与泵壳（定子环）相接触，将吸入的液体由进油侧压向排油侧。

叶片泵零件绘制：需要侧重泵体的绘制。泵体的腔体与外侧的实体是不同心的圆。运用异型孔命令应符合装配标准。

叶片泵模型装配：需要注意叶片与转子、轴和两个键的合理装配。

皇冠CAD核心功能—异型孔向导

用户根据GB标准或自定义参数，快速创建不同类型的孔。

点击工具栏

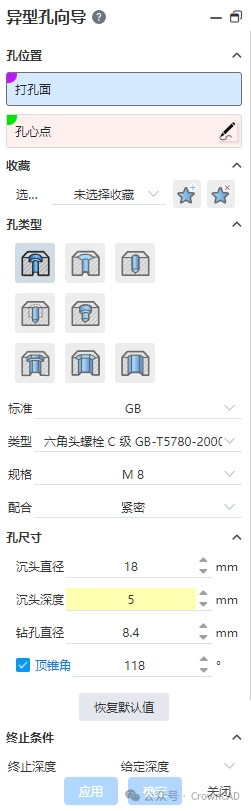

中，打开孔命令对话框，其命令界面如下图所示。

1.打孔面：需要打孔的实体面。

2.孔心点：孔的中心点，支持多选。

3.收藏：在下拉框中选择已经保存的收藏。通过按钮新增、删除收藏。

4.样式：有8种样式，分别是“直孔”、“沉头孔”、“埋头孔”、“螺纹孔”、“锥形螺纹孔”、“沉头孔槽口”、“埋头孔槽口”和“直孔槽口”。

5.标准：支持自定义和GB。

6.类型：选择GB标准时有此项。根据孔样式不同，有不同可选类型。

7.规格：选择GB标准时有此项。选择标准中的孔大小。

8.孔尺寸：设置孔的具体尺寸。

• 选择自定义标准时，用户可自定义设置孔的各个尺寸。

• 选择GB标准时，根据所选孔样式、类型和大小，系统会给定对应规格孔的尺寸。部分尺寸在国标中有明确定义，用户手动修改该尺寸后，点击”恢复默认值”按钮可以将自定义的尺寸数值恢复到GB标准数值。

9.终止方式：有多种延伸方式，分别为“给定深度”、“贯穿全部”、“到离指定面指定的距离”和“成形到面”。
