大功率IGBT模块静参数测试仪系统-STD6500-轨道级电网级应用案例

大功率IGBT模块静参数测试仪系统-苏州永创智能科技-STD6500-轨道级电网级应用案例

IGBT模块静参数测试仪系统@测试参数

IGEs∶栅极漏流

VGE(th)∶栅极发射极阈值电压

VCEsat∶集电极发射极饱和电压

VF∶二极管正向压降

ICEs∶集电极截止电流

VCES∶集电极击穿电压

IGBT模块静参数测试仪系统@输出配置

集电极电压（VCE）：标配：6500V

选配：10KV,6.5KV,4.5KV,3.3KV

集电极电流（ICE）：标配：1600A

选配：10KA,5KA,2400A,1600A

栅极电压（VGE）：40V（选配100V）

栅极电流（IGE）：10uA；

IGBT模块静参数测试仪系统@系统特点

用于大功率IGBT 和 Diode模块的静态直流参数测试。电压10KV,6.5KV,4.5KV,3.3KV；电流10KA,5KA,2400A,1600A；

智能化、自动式操作基于“测试主机”“计算机程控系统”“气动工装”协调完成。DUT连接“气动工装”“软连接”均可；

操作简单（点按钮，舱门开，手动将DUT放置夹具底座，再点击，夹具底座归舱，舱门关。点击按钮完成测试且数据自动保存）；

编程简单（参考器件规格书在软件上编辑“测试程序”）；

不同封装形式提供不同的定制“适配器”；

可进行室温~200℃高温测试，此项目属于选配；

测试结果自动保存为EXCEL文件；

安全稳定（PLC对设备工作状态全程实时监控并与硬件进行互锁）；

安全性，防爆，防触电，防烫伤，短路保护等多重保护措施，确保操作人员、设备、数据及样品安全

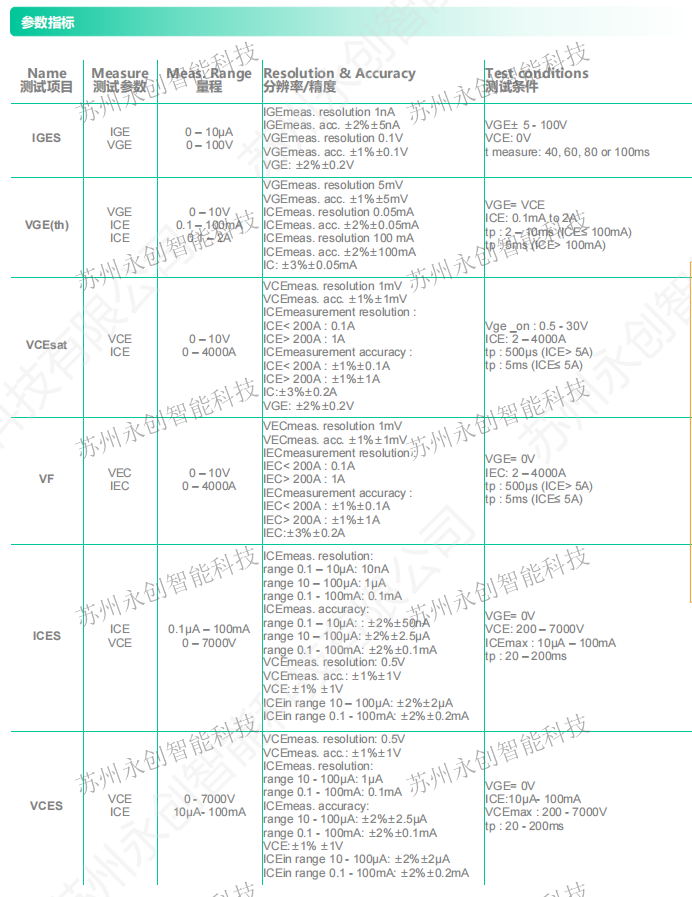

IGBT模块静参数测试仪系统@量程精度
