虚拟化技术介绍

一、虚拟化技术概览

1. 虚拟化技术简介

2. 主流虚拟化技术介绍

一、虚拟化技术概览

1. 虚拟化技术简介

什么是虚拟化

虚拟化的含义很广泛。将任何一种形式的资源抽象成另一种形式的技术都是虚拟化，是资源的一种逻辑表示。解除了物理硬件和操作系统之间的紧耦合关系

服务器虚拟化前到虚拟化后解决

资源使用率低，资源得到共享
硬件和操作系统解耦，一台服务器能够运行多台VM

虚拟化中的重要概述

（1）Guest OS：虚拟机操作系统

（2）Guest Machine：虚拟机

（3）Hypervisor：虚拟化软件层/虚拟机监控机(VMM)

（4）Host OS：运行在物理机之上的OS

（5）Host Machine：物理机

虚拟化的类型

（1）全虚拟化

使用VMM实现CPU、内存、设备I/O的虚拟化，而Guest OS和计算机系统硬件都不需要进行修改
该方式兼容性好，但会给处理器带来额外开销，会对CPU资源占用过多

（2）半虚拟化

使用VMM实现CPU和内存虚拟化，设备I/O虚拟化由Guest OS(虚拟机操作系统)实现。需要修改Guest OS，使其能够与VMM协同工作。
该方式兼容性差，但性能较好，需要修改操作系统，开源(Linux)，性能相对于全虚拟化会好很多

（3）硬件辅助虚拟化

借助硬件(主要是处理器CPU)的支持来实现高效的全虚拟化。该方式不需要修改Guest OS，兼容性好
通过硬件(处理器CPU)完成高效虚拟化功能，该技术将逐渐消除软件虚拟化技术之间的差别，成为未来的发展趋势

虚拟化的特点

（1）分区：在单一物理服务器上同时运行多个虚拟机

（2）隔离：在单一物理服务器上的多个虚拟机之间相互隔离

（3）封装：整个虚拟机执行环境封装在独立文件中，可以通过移动文件的方式来迁移该虚拟机

（4）相对于硬件独立：虚拟机无需修改，即可在任何服务器上运行

虚拟机的优势

（1）传统物理服务器

操作系统与物理服务器绑定
难以迁移，可靠性难以控制
难以扩展，资源利用率低
空间占用高，难以管理

（2）虚拟化服务器

操作系统与物理服务器分离(解耦)
易于迁移、扩展，资源整合(资源共享)
标准化的虚拟硬件由一系列文件组成，易于保护(虚拟机皆文件)

CPU虚拟化

用户空间和内核空间

内核空间：所操作的一些动作都是属于高危操作或者要调用硬件资源的
指令级别：用户指令、内核指令，相对于Ring3~Ring0

（1）没有虚拟化

Ring3：用户应用程序

Ring2

Ring1

Ring0：OS(kernel)

（2）基于二进制翻译的全虚拟化：宁可错杀1000，也不放过1个的原则，将所有VM的指令全部捕获进行处理（虚拟机不知道自己是虚拟机）

Ring3：用户应用程序

Ring2

Ring1：Guest OS

Ring0：VMM，捕获、翻译、模拟Guest OS，虚拟机操作关机动作，会将指令发送给VMM，在VMM对这个指令进行处理

（3）CPU硬件辅助虚拟化：root模式(VMM)，非root模式(运行虚拟机)，服务器的CPU就能识别出哪些指令是root模式下发的，哪些指令是非root模式下发的（告诉虚拟机你就是虚拟机）

非root模式

Ring3：用户应用程序

Ring2

Ring1：Guest OS

Ring0：VMM，捕获、翻译、模拟Guest OS，虚拟机操作关机动作，会将指令发送给VMM，在VMM对这个指令进行处理

root模式

VMM

CPU和vCPU的对应关系：一个线程等于一个vCPU

内存虚拟化

把物理机的真实物理内存统一管理，包装成多份虚拟的内存动态分配给若干虚拟机使用

KVM通过内存虚拟化共享物理系统内存，动态分配给虚拟机

HPA(物理内存地址)--HVA(物理虚拟地址)--GPA(虚拟机物理地址)--GVA(虚拟机虚拟地址)

影子页表：一个映射表格，记录GVA实际使用的HPA的地址位置

I/O虚拟化

I/O虚拟化可以被看作是位于服务器组件的系统和各种可用I/O处理单元之间的硬件中间件层，使得多个Guest(虚拟机)可以复用有限的外设资源(虚拟出一个IO设备，在中间做一个指令的传输)

设备虚拟化(I/O虚拟化)的过程，就是模拟设备的这些寄存器和内存，截获Guest OS对IO端口和寄存器的访问，通过软件的方式来模拟设备行为

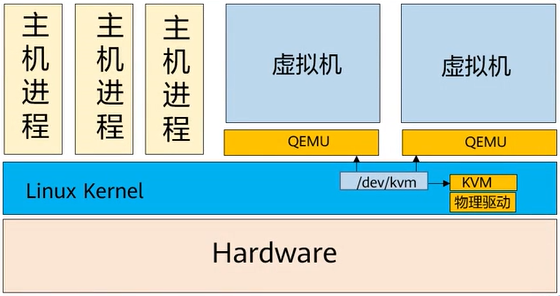

在QEMU/KVM中，客户机可以使用的设备大致可分为三类：

（1）模拟设备：完全由QEMU(虚拟化IO设备的工具)纯软件模拟的设备（I/O虚拟化-全虚拟化）

用软件完全模拟一个特定的设备

保持一样的软件接口，如：PIO、MMIO、DMA、中断等

可以模拟出跟系统中的物理设备不一样的虚拟设备

每次I/O操作需要多次上下文切换

VM<->Hypervisor

QEMU<->Hypervisor

软件模拟的设备不影响虚拟机中的软件栈

原生驱动

（2）Virtio设备：实现VIRTIO API的半虚拟化设备（I/O虚拟化-Virtio）

虚拟出特殊的设备

特殊的设备驱动，包括VM中的Front-end驱动和主机上的Back-end驱动

Front-end和Back-end驱动之间的高效通信

减少VM和主机的数据传输开销

共享内存

Batchen I/O

异步事件通知Eventfd轻量级进程间“等待/通知”机制

（3）PCI设备直接分配（I/O虚拟化-PCI设备直接分配）

相当于直接把一个物理I/O设备分配给了虚拟机，其他虚拟机都不能使用

2. 主流虚拟化技术介绍

Xen虚拟化简介

Xen的Hypervisor是服务器经过BIOS启动之后载入的首个程序，然后启动一个具有特定权限的虚拟机，称之为Domain 0(简称Dom0)。Dom0的操作系统可以是Linux或Unix，Domain 0实现对Hypervisor控制和管理功能。在所承载的虚拟机中，Dom0是唯一可以直接访问物理硬件(如存储和网卡)的虚拟机，它通过本身加载的物理驱动，为其他虚拟机(Domain U，简称DomU)提供访问存储和网卡的桥梁

会有一台管理虚拟机Domain0(首次创建的第一台虚拟机)，其他虚拟机统称为DomainU，DomU在使用物理资源时(存储或网卡)它需要将指令交给Dom0去完成最终的资源调用

安全性会相对比较高，效率比较低
