一、云计算发展背景

二、华为云Stack特性

---

一、云计算发展背景

华为云Stack是基于OpenStack开发的一套私有云管理框架。OpenStack为华为云底层提供了虚拟化支持，但是其他所有的功能都是华为云Stack自己进行二次开发的。OpenStack的功能占比只有10%。华为云Stack架构不止能提供OpenStack的IaaS服务，还预置了PaaS和SaaS服务

IT架构发展遵循三个阶段性目标

（1）传统IT阶段：传统的IT阶段属于早期架构，即所有的服务都是部署在物理机环境上的，用户自建IDC，没有统一管理框架

（2）Cloud-Base阶段：云基础阶段，用户会将自身的应用和IDC框架搬迁到私有云上，预算比较低的用户会将应用搬迁到公有云上。私有云的优势在于其资源独享，隔离，安全。整体IDC的服务全部由云框架统一纳管，减少了用户的管理成本。公有云可以节约用户的预算，提升服务的灵活性。这个使其，用户的业务都是从传统IDC搬迁到云上的，所以本质上是将不同的系统，整合到云上，系统的设计标准还是按照传统IDC设计的，只是运行环境和管理框架变成了云上架构。这种状态下是具有运行劣势的，因为应用的运行是遵循传统架构，环境是云架构，所以兼容性会收到考验，并且性能无法发挥到极值

（3）Cloud-Native阶段：云原生阶段，这个时期所有的应用都会基于云架构进行重新开发和设计，充分利用云架构的灵活性和可靠性，保证系统的运行灵活稳定，高效响应。可以充分发挥云的优势，满足用户的访问需求

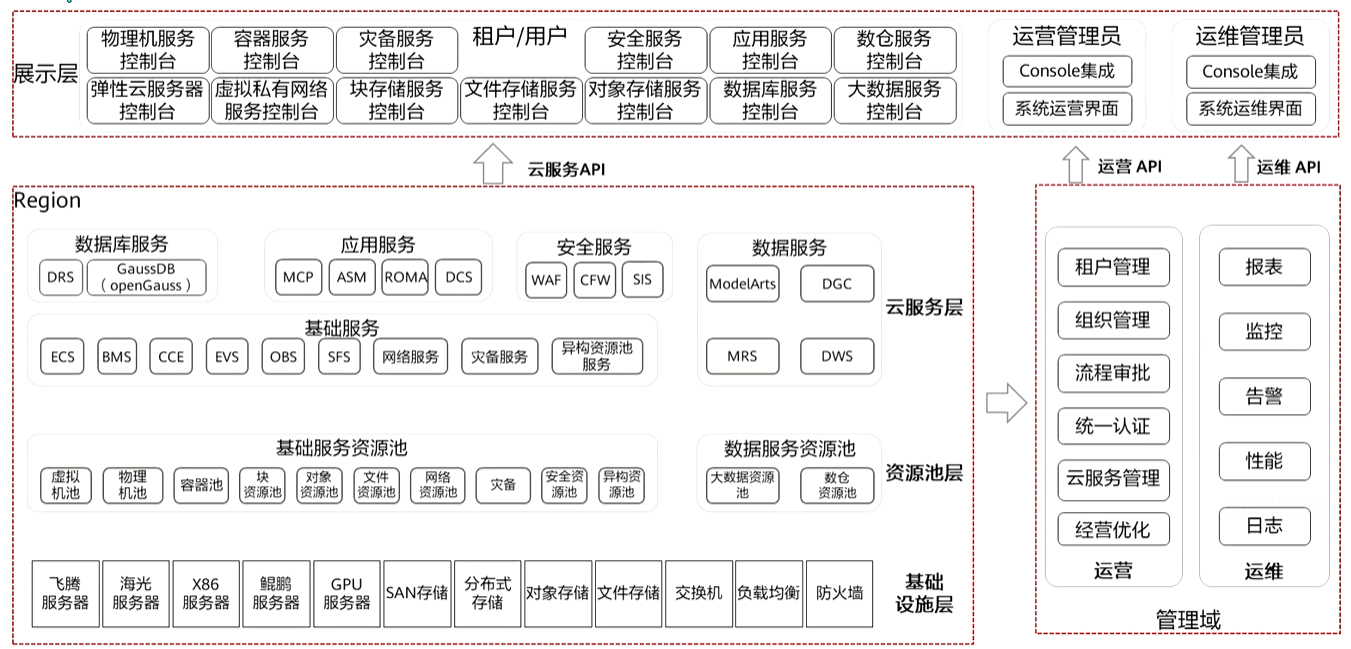

HCS架构

云服务层：安装和部署相关的服务，管理底层的服务器硬件。所有服务的底层实现都是由云服务层提供的

（1）基础设施层：为云服务和华为云Stack环境的部署提供基本的硬件支持

• 计算资源：服务器

①国产：兆芯服务器，海光服务器，飞腾服务器，泰山服务器，鲲鹏服务器(泰山服务器，黄河服务器，宝德服务器)

②非国产x86：浪潮服务器，曙光服务器，Dell服务器

③其他类型：GPU服务器(NVIDIA)，AI加速服务器(NVIDIA，Ascend)

• 存储资源：提供存储空间

①SAN存储：提供块存储服务，对接Cinder

②NAS存储：提供文件存储服务

③OBS对象存储：提供海量存储服务，对接Swift

④分布式存储：本质上提供的是SAN、NAS和OBS存储，分布式存储是唯一使用服务器提供的存储服务

-

存储设备：本质上提供的是SAN、NAS和OBS存储，存储设备属于传统存储，而且是集中式存储

• 网络资源：提供物理网络支持

①交换机：负责所有节点的接入和流量转发，是IDC的基础，云数据中心的交换机叫做TOR园区网交换机

②防火墙：保护通信安全，保护流量安全，保护数据安全，防止数据泄露和网络攻击。打通底层VPN连接，对保护安全且对接混合云的重要组成部分

③负载均衡(可选)：在海量用户访问的时候，进行压力分摊的

• 以上的资源类型，用户必须至少选择其中的每类一种

• 服务器必须要有通用计算资源，不能只有其他类型服务器。存储必须要有SAN存储，不论是存储设备的SAN还是分布式存储的SAN。网络资源交换机必须要有

（2）资源池层：将底层硬件资源虚拟化，形成资源池，用于按需分配资源给相关的业务和用户

• 计算资源

①虚拟机池：预留给虚拟机创建时申请资源使用

②物理机池：物理机直接预留给用户申请的

③容器池：用于创建容器资源使用的预留资源

• 存储资源

①块存储池：容量来自于SAN存储

②文件存储池：容量来自于NAS存储

③对象存储池：容量来自于OBS存储

• 网络资源

①网络资源池：本质上还是服务器，只是安装了OVS的服务器，硬件交换机还是交换机，不会虚拟化，但是为了支持网络虚拟化，硬件交换机需要支持VXLAN

• 其他资源

①安全资源池：防火墙提供的硬件功能可以引申出安全资源池，比如防火墙的白名单、黑名单、攻击防御、攻击检测、反病毒、web应用防火墙、云防火墙功

②异构资源池：异构指的是非x86和ARM架构的服务器形成的计算资源，如GPU和AI功能的资源池

③灾备服务：灾备时唯一异构在资源池层模提供服务的，本质上就是华为eBackup备份产品，和华为eReplication容灾产品（OceanStor BCManager）

• 数据服务资源池：一般面向AI和大数据扩展

①大数据资源池

②数据仓库资源池

（3）云服务层：基于资源池安装相关的云服务控制框架，为上层用户提供对应的服务

• 计算类云服务

①ECS弹性云服务器：本质上就是个VM

②BMS裸金属服务器：本质上就是个物理机

③IMS镜像服务：本质上就是Glance服务

④AS弹性伸缩服务：用于伸缩资源满足用户需求的服务

• 容器类服务

①CCE云容器引擎：主要负载搭建容器管理平台控制容器编排的，本质上就是Kubernets

②SWR容器镜像服务：提供容器专属镜像功能

③ASM应用网格服务：主要是针对微服务使用的

④MCP多云容器平台：主要是针对跨云或多云场景下，容器联动使用

• 存储类服务

①EVS云硬盘服务：提供虚拟硬盘给计算类服务

②SFS文件共享服务：提供文件共享存储，主要设计FTP、CIFS和NFS服务

③OBS对象存储服务：提供海量存储空间和资源，当前版本3.0

• 网络类服务

①VPC虚拟私有云：每个用户独立的一套虚拟云网络

②EIP弹性公网IP：对外提供公网IP接入访问

③SG安全组：提供七层网络传输控制，主要负责的是4-7层

④ACL访问控制列表：提供1-3层的访问控制

⑤VPN隧道传输协议：主要用于外部访问云上资源以及混合云对接使用

⑥ELB弹性负载均衡：负责全局业务的压力分摊

⑦Direct connect云专线业务：多云互联使用，一般用于云间连接或分支站点互联

⑧L2BR二层桥接网络服务：一般不常用，基本上会使用在对接大二层网络架构时使用

⑨VPC-Endpoint虚拟私有云端点服务：用于VPC和VPC之间对接的

⑩NAT网络地址转换服务：一般是VPC对接时IP地址冲突，就给其中的一个VPC做地址转换，避免冲突使用，也可以用于混合云对接防IP冲突使用

⑪DNS地址解析服务：把域名解析为IP

⑫CC云连接服务：类似云专业服务，也是用于多云互联的

• 灾备类服务

①CSBS云服务器备份：负责将ECS和BMS进行备份服务，可选备份系统盘或数据盘，分为了整机备份和系统盘备份两种情况，备份会存储到OBS中

②VBS云硬盘备份：负责备份云服务器的硬盘数据到OBS，还是分为了系统盘和数据盘两种类型

③CSDR云容灾服务：负责建立云服务器的容灾备份，公有云只支持主备容灾，私有云可以实现双活容灾

④CSHA云高可用服务：本质原理和容灾区别不大，但是核心关注的是数据，对业务层模主要是靠主备实现

⑤VHA硬盘高可用性：硬盘主备服务，硬盘采用双写

• 安全类服务

①DCS数据安全中心：主要是针对于云原生框架进行数据安全保护的工具

②VSS版本控制工具：主要是面向于开发者的，做软件版本控制的

③SOC安全运营中心：云服务中所有安全类服务的统一监控和展示

④CBH云堡垒机：主要用于防止DDoS攻击使用

⑤WAF Web接入防火墙：防止web攻击

⑥HSS主机安全服务：防止云服务器的异常行为的

⑦DEW数据加密服务：保护信息安全

⑧CFW云防火墙：云环境下的基础防火墙，提供网络传输安全保护

⑨DBAS数据库审计服务：记录和检测数据库是否出现异常情况的

• 数据库类服务

①DRS数据复制服务：用于数据库迁移使用

②DDS文档数据库服务：主要面向于数据分析和数据挖掘使用

③RDS云数据库：简单说就是MySQL

④GaussDB高斯数据库

展示层：安装好的云服务会根据类别统一接入到展示层，进行web界面的展示和使用，实际上就等于用户的使用界面

（1）计算资源类

①ECS弹性云服务器控制台

②BMS裸金属服务器控制台

③CCE容器引擎控制台

（2）网络资源类-VPC虚拟私有云控制台

（3）存储资源类

①EVS块存储控制台

②SFS文件存储控制台

③OBS对象存储控制台

（4）安全类控制台

①备份容灾控制台

②安全控制台-防火墙类

（5）SaaS/PaaS类控制台

①应用服务控制台

②大数据控制台

③数仓控制台

④数据库控制台

（6）管控类控制台

①运营面接入

②运维面接入

管理域：运营和运维HCS的整体框架，运营主要集中在展示层，运维主要集中在云服务层，即运营更加注重的是服务的使用和用户的管理。运维注重的是底层的硬件和云服务的维护

（1）SC运营面

①租户管理：子用户管理

②组织管理：建立企业部门架构，做资源隔离的

③流程审批：一般时用于云资源申请使用

④统一认证：云内部不论组织架构，不论部署模式，统一和认证模块进行登录验证和权限获取

⑤云服务管理：一般情况下都是用户对自己创建的资源进行操作，对云服务本身的控制需要admin用户实现

⑥经营优化：只针对admin用户开放，普通用户在经营优化模块可以看到自己的资源使用量，但是资源的优化功能和计量功能，只有admin可以看到

（2）OC运维面

①报表：云服务层资源使用情况，以及硬件资源状态

②监控：监控云服务层资源使用情况

③告警：云服务层的告警

④性能：进行资源监控和统计

⑤日志：记录用户使用云服务的日志

（3）OCC控制中心面

①大屏展示，实时监控调度

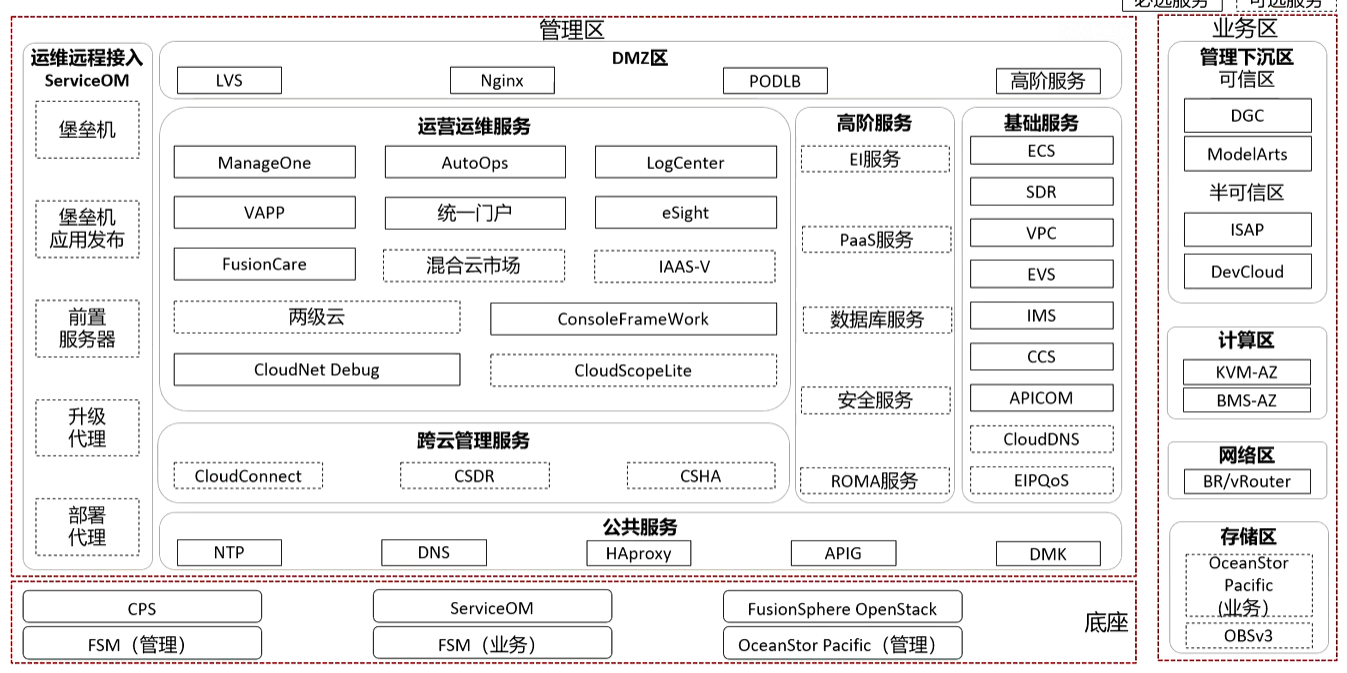

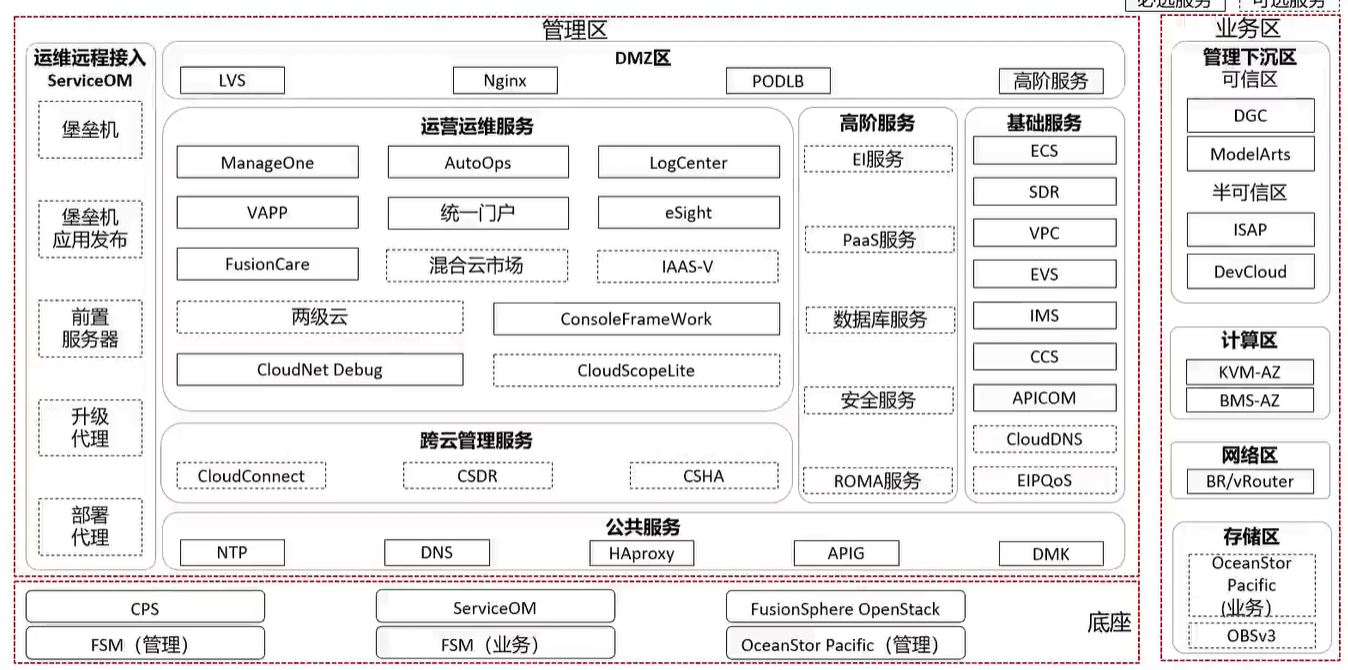

（1）底座

底座是华为云Stack的技术和架构基础，所有的软件部署和应用服务部署都会依托在底座层，我们可以通过底座层对所有的软件、硬件进行统一管理。所有的底座层服务都可以通过运维面登录进行跳转

①CPS：云部署服务，主要用于华为云Stack的自动化安装部署和运维管理，在CPS上可以实现对HCS的底座运维。一般来说我们很少会使用到CPS进行运维

②ServiceOM：OpenStack Service Manager，ServiceOM是运维面的核心组件，所有关于HCS框架的错误，最终都会通过SericeOM解决。ServiceOM记录了所有云服务的底层，HCS中部署的所有的云服务，云服务安装的虚拟机，以及相关的整个集群的信息，全部都存储在了ServiceOM上。ServiceOM记录了集群的所有底层资源。ServiceOM记录了从IaaS到SaaS的所有服务

③FusionSphere OpenStack：定制开发版OpenStack，HCS技术底座

④分布式存储：软件产品叫做OceanStor Pacific，安装以后叫做FusionStorage，管理器叫做FusionStorage Manager，存储被分为了管理存储和业务存储。管理存储是给控制节点安装云服务使用的。业务存储是给用户创建虚拟等资源分配的

（2）公共服务：主要用于提供HCS全局的服务，所有的云服务都需要接入

①NTP：网络时间协议，用于全局时间同步使用

②DNS：域名解析服务，负责将域名解析为IP

③HAproxy：高可用代理，为了保证HCS的云服务的安全性，避免崩溃，所有的云服务管理框架均为主备部署

④APIG：API接口Gateway，负责外部接入和二次开发使用

⑤DMK：和DMK对应的还有UDMK，Deploy Manager kit，HCS的规划管理模块，主要负责在HCS集群扩容或安装的时候，不要出现参数冲突。DMK作为HCS部署架构中的参数校验模块，保证参数的唯一合法

（3）跨云管理模块

①Cloud Connect：云连接服务，负责将多云和混合云进行连接构建

②CSDR：云容灾服务

③CSHA：云高可用性服务

（4）运营运维服务

①ManagerOne：ManagerOne负责提供HCS的管理服务，运营面、运维面、部署面、运营指挥中心都是属于ManagerOne提供的服务

②AutoOps：自动作业，流水线

③LogCenter：日志中心，负责收集集群整体运营日志、运维日志

④VAPP：virtual APP虚拟APP应用中心，负责应用的发布、管理、上架等生命周期服务

⑤统一门户：访问的网址或页面，不会因为站点的不同而发生变化

⑥eSight：网络自动化管理工具，负责管理底层所有的网络设备

⑦FusionCare：IT集群管理工具

⑧混合云市场：华为云功能模块，购买三方开发的服务

⑨IaaS-V：基础设施即服务虚拟化功能管理模块

⑩CloudNetDebug：云虚拟网络排障服务，依赖eSight

⑪CloudScopeLite：云监控评估服务

二、华为云Stack特性

（1）基础设施云化

（2）应用使能

（3）数据使能

（4）统一管理
