multisim14.3安装教程【2025最新附安装包】

写在前面

Multisim作为电子工程师和电气工程学生的专业电路仿真工具，提供了强大的虚拟电路设计与分析能力。本教程将全面介绍Multisim 14.3的安装配置流程及基础使用方法，帮助您快速掌握这款行业标准软件。

适用人群：

• 电子电气工程专业学生
• 电路设计工程师
• 电子爱好者与创客
• 教学机构与培训人员

温馨提示：完整安装过程约需20-30分钟，请确保系统环境符合要求，并准备好足够的磁盘空间。

1. 系统环境准备

在开始安装前，请确认您的计算机满足以下基本要求：

• 操作系统：Windows 10/11（64位）
• 处理器：1.5 GHz或更快（推荐多核处理器）
• 内存：最低4 GB RAM，推荐8 GB或更多
• 硬盘空间：至少10 GB可用空间
• 显示分辨率：1280 x 800或更高

小贴士：为避免安装过程中出现权限问题，建议暂时关闭杀毒软件和Windows Defender。安装前关闭所有正在运行的应用程序也有助于提高安装成功率。

2. 下载安装资源

首先，获取完整的Multisim 14.3安装包：

Multisim 14.3完整安装包(含汉化文件)：
迅雷网盘：
https://pan.xunlei.com/s/VOOAqNoRDaFg8GyltFunsYxZA1?pwd=srmw#

3. multisim14.3详细安装流程

3.1 基础安装步骤

1. 解压安装包到无中文路径的目录

   技术提示：安装路径不应包含中文字符或特殊符号，以避免潜在的编码问题

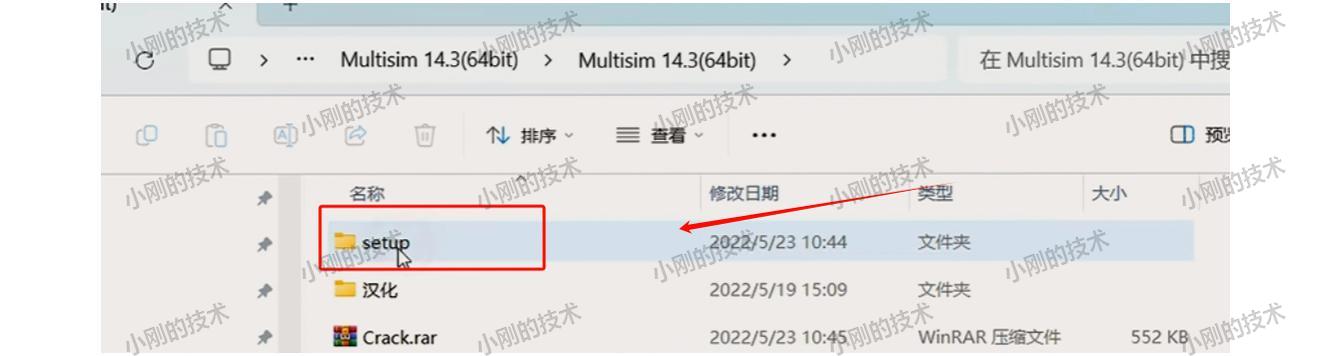

2. 进入【setup】文件夹

   确认解压是否完整，setup文件夹应包含主安装程序及相关文件

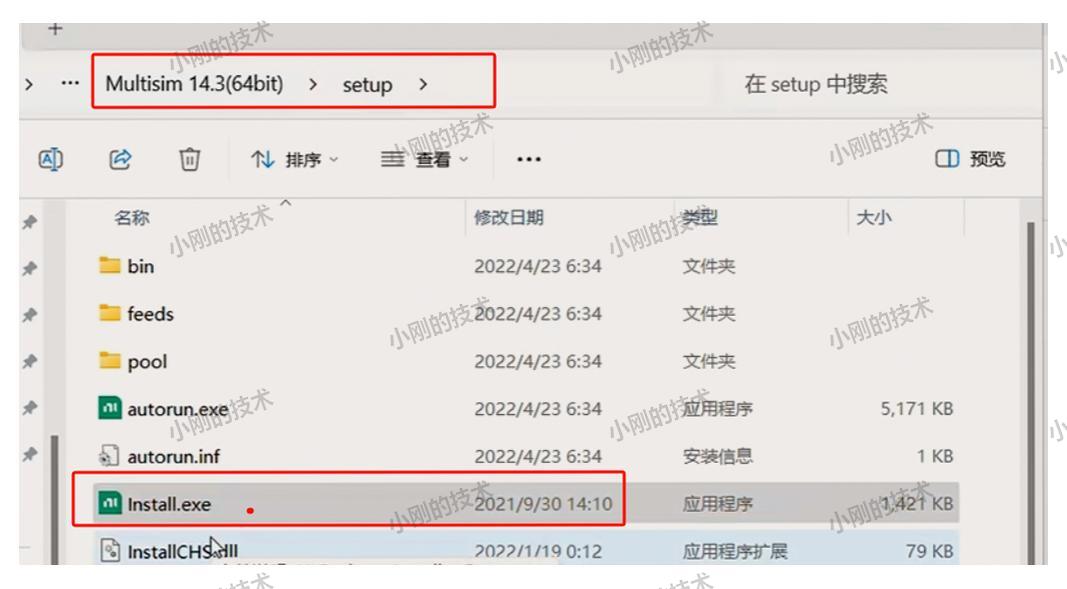

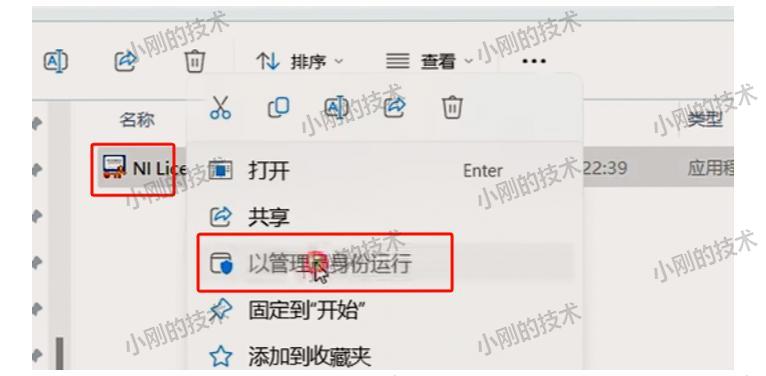

3. 右键【Install.exe】，选择"以管理员身份运行"

   必须使用管理员权限执行安装，否则可能导致组件注册失败

4. 在许可协议界面选择【我接受】，点击【下一步】

   安装前请阅读软件许可协议，了解使用条款

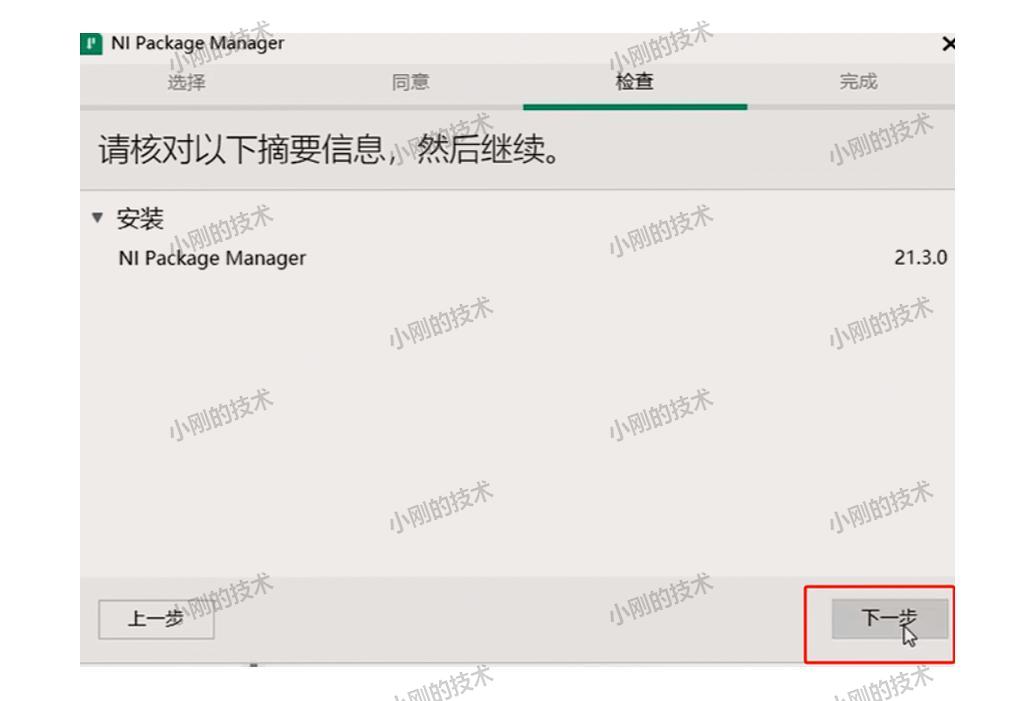

5. 保持默认设置，点击【下一步】

   可根据个人需求调整安装路径，建议安装在非系统盘

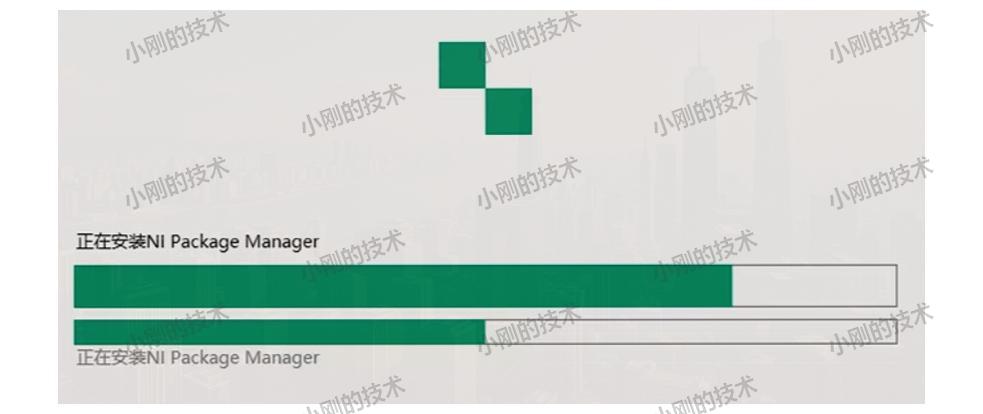

6. 等待安装进度完成

   此过程可能需要5-15分钟，取决于计算机性能

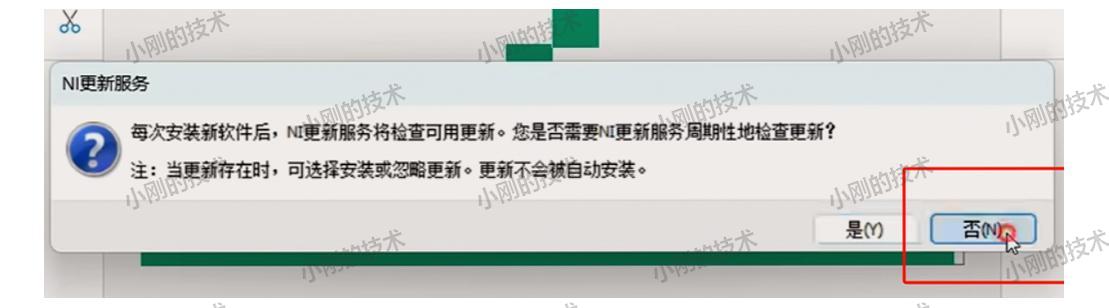

7. 当出现NI更新服务窗口时，选择【否】

   重要：选择"是"可能导致后续配置出现问题

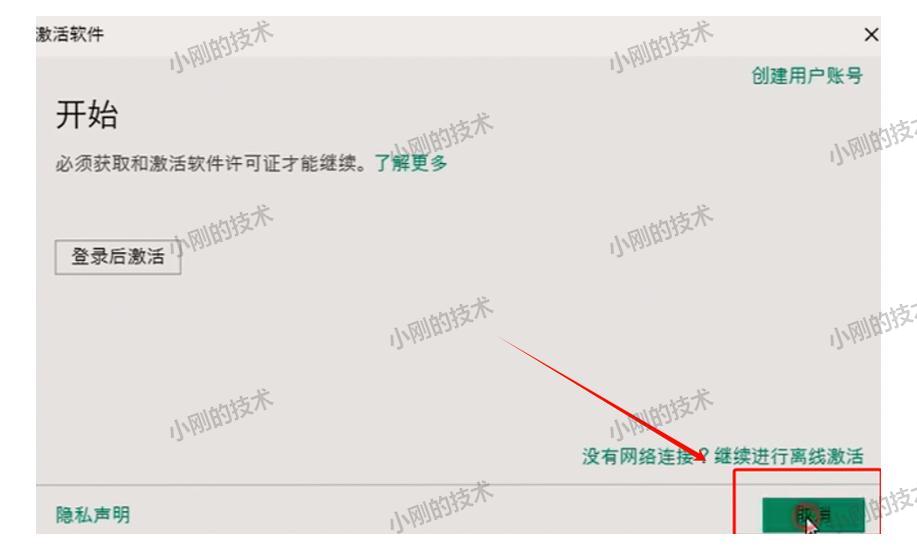

8. 点击【取消】按钮

   此步骤关闭NI应用程序更新提示

9. 关闭安装完成提示窗口

   至此，基础安装完成，但软件尚不能正常使用

3.2 软件配置

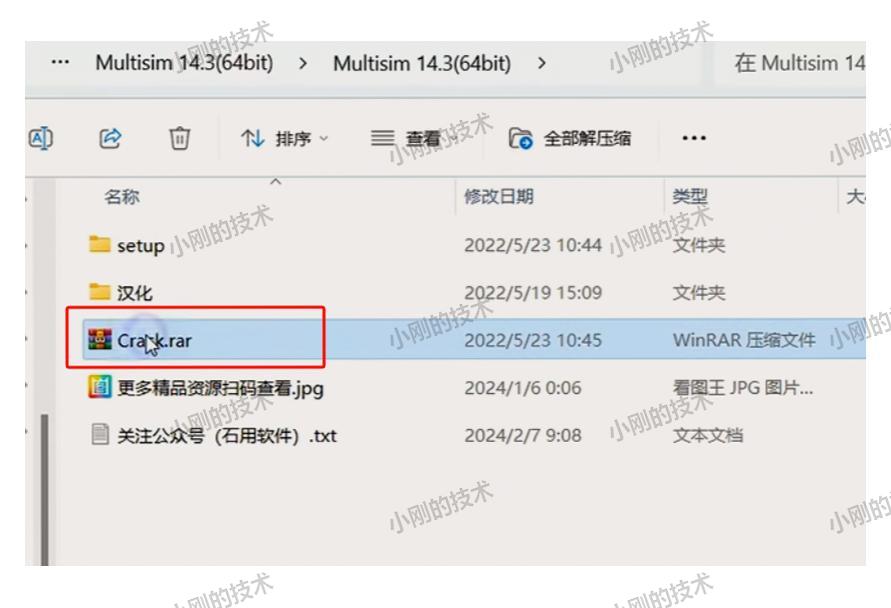

1. 找到安装包下的【Crack】压缩包并解压

   技术说明：此步骤用于解决软件授权问题

2. 打开解压后的【Crack】文件夹

   确保已完整解压，保留文件夹结构

3. 右键点击可执行文件，选择【以管理员身份运行】

   配置工具必须使用管理员权限执行，否则将无法修改系统设置

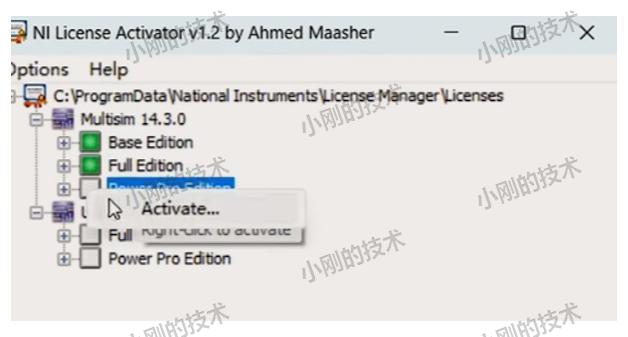

4. 在配置工具界面中，对每一项使用鼠标右键选择【Activate】选项

   重要提示：必须对所有项目执行此操作，不可遗漏任何一项

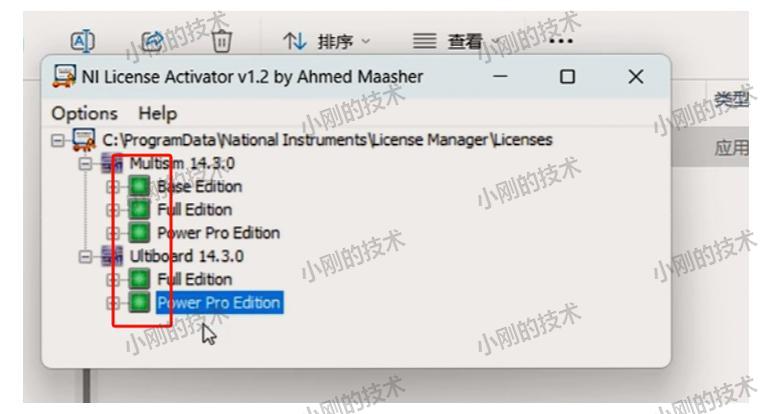

5. 确认所有指示灯均变为绿色

   指示灯状态是判断配置是否成功的关键指标

6. 完成后关闭配置工具

   此时软件的基本配置已完成

3.3 中文界面配置

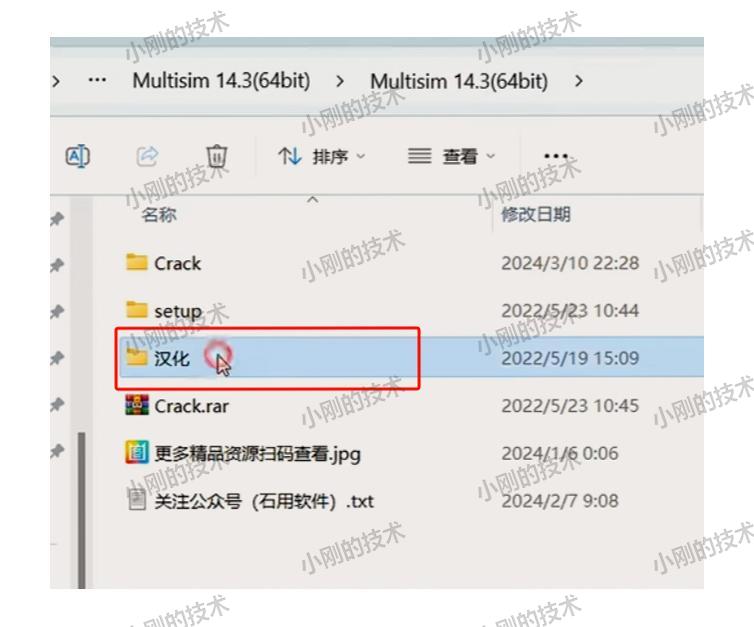

1. 找到安装包里的【汉化】文件夹

   此文件夹包含中文语言支持文件

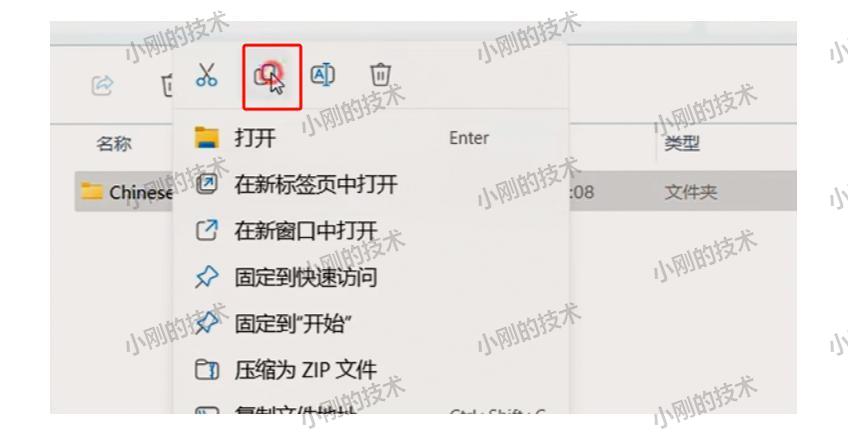

2. 复制其中的【Chinese-Simplified】文件夹

   确保复制整个文件夹，而非单个文件

3. 找到软件安装目录下的【stringfiles】文件夹

   默认路径通常为：C:\Program Files\National Instruments\Circuit Design Suite 14.3\stringfiles

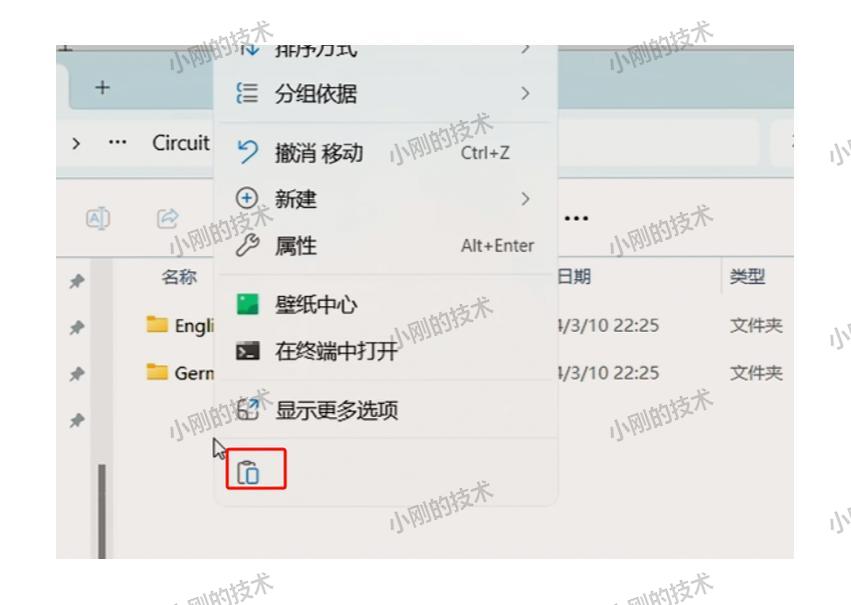

4. 将【Chinese-Simplified】文件夹粘贴到【stringfiles】文件夹中

   如果提示是否覆盖，选择"是"

5. Multisim界面布局详解

成功安装后，让我们了解Multisim的主要界面组成：

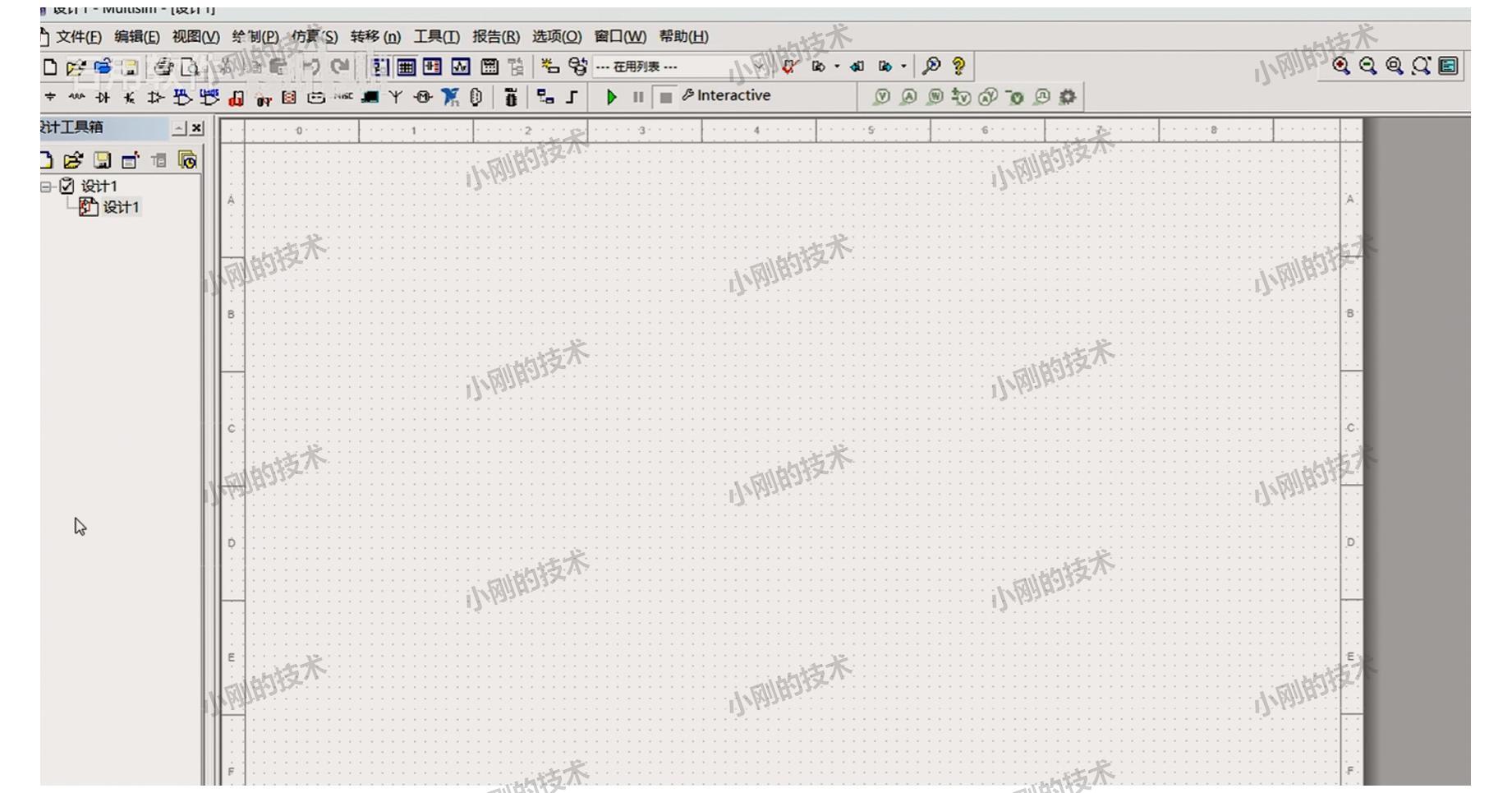

5.1 主界面组成

Multisim的用户界面主要由以下部分组成：

1. 菜单栏：包含所有功能命令的下拉菜单
2. 工具栏：常用操作的快捷按钮
3. 元器件工具箱：左侧或顶部的元器件分类面板
4. 工作区：中央的电路设计区域
5. 仿真工具栏：控制仿真过程的按钮组
6. 状态栏：底部显示当前操作状态和提示信息

小贴士：可以通过"视图"菜单自定义界面布局，根据个人习惯调整工具栏和面板位置。

5.2 元器件库导航

Multisim 14.3提供了丰富的元器件库，按以下层次组织：

1. 基础组：包含基本元器件如电阻、电容、电感等
2. 二极管组：各类二极管、LED、稳压管等
3. 晶体管组：双极型晶体管、场效应管等
4. 模拟组件：运算放大器、比较器等
5. 数字组件：逻辑门、触发器、计数器等
6. 电源组：各类电源、接地、信号源等

技术提示：使用快捷键Ctrl+W可打开元器件浏览器，更高效地查找和放置元器件。

6. 基础操作实战

6.1 创建第一个电路

让我们通过构建一个简单的LED电路来熟悉基本操作：

1. 创建新电路图：

   • 点击"文件" → “新建” → “电路设计”
   • 此时会打开一个空白工作区

2. 放置电池：

   • 在元器件工具箱中选择"电源"分组
   • 找到"电池"(DC电源)并点击
   • 在工作区适当位置单击放置电池

3. 放置电阻：

   • 在元器件工具箱中选择"基本"分组
   • 找到"电阻"并点击
   • 在工作区中放置电阻
   • 双击电阻可修改其值(如设置为330Ω)

4. 放置LED：

   • 在元器件工具箱中选择"二极管"分组
   • 找到"LED"并点击
   • 在工作区中放置LED

5. 放置接地端：

   • 在"电源"分组中找到"接地"
   • 在工作区中放置接地端

6. 连接元器件：

   • 将鼠标移至元器件引脚处，出现连接点标记时点击
   • 拖动至目标引脚处再次点击完成连接
   • 依次连接电池、电阻、LED和接地端形成闭合回路

7. 运行仿真：

   • 点击工具栏上的绿色三角形按钮(运行)
   • 观察LED是否点亮(LED变红表示通电)

小贴士：在连线过程中，可以在拖动时单击创建折点，使电路图更整洁。按ESC键可取消当前操作。

6.2 使用仪器进行测量

Multisim提供了丰富的虚拟仪器，下面介绍几种基本仪器的使用方法：

6.2.1 万用表使用

1. 放置万用表：

   • 点击"仿真"菜单 → “仪器” → “万用表”
   • 在工作区中放置万用表图标

2. 连接万用表：

   • 将万用表的红色端子连接到需要测量的节点
   • 将黑色端子连接到参考点(通常是地)

3. 设置测量模式：

   • 双击万用表图标打开控制面板
   • 选择测量模式(直流电压、电流或电阻)
   • 设置适当的量程或使用自动量程

4. 查看测量结果：

   • 运行仿真后，万用表将显示测量值
   • 可调整显示精度和单位

6.2.2 示波器使用

1. 放置示波器：

   • 点击"仿真"菜单 → “仪器” → “示波器”
   • 在工作区中放置示波器图标

2. 连接示波器：

   • 将通道1(CH1)探头连接到需要观察的信号点
   • 将接地端连接到电路的地端

3. 配置示波器：

   • 双击示波器图标打开控制面板
   • 设置时基(水平)和电压刻度(垂直)参数
   • 选择触发模式和触发电平

4. 观察波形：

   • 运行仿真后，示波器将显示信号波形
   • 使用Auto按钮可自动调整显示参数
   • 使用Cursors可测量波形的具体参数

技术提示：示波器的Time Base控制时间轴刻度，V/Div控制电压轴刻度。增大Time Base值可观察更长时间的波形，减小则可查看更详细的波形细节。

7. 总结与资源推荐

通过本教程，您已经掌握了Multisim 14.3的安装配置和基本使用方法。作为专业的电路设计与仿真工具，Multisim为电子工程师和学习者提供了强大的功能。建议从基础电路开始练习，逐步挑战更复杂的设计项目。

后续学习建议：

• 探索更多虚拟仪器的使用方法
• 学习各类电路的设计与分析技巧
• 尝试结合PCB设计工具Ultiboard使用
• 参考官方示例电路加深理解

实用学习资源：

• NI官方教程文档
• 电子工程专业教材的配套实验
• 在线电子论坛的实例分享

希望本教程对您有所帮助。如有任何安装或使用问题，欢迎在评论区留言交流。工欲善其事，必先利其器，掌握好这款专业工具将为您的电子设计之路奠定坚实基础！

创作不易，如果觉得本教程有用，请点赞收藏，感谢支持！
