R106随身WiFi直供电改造技术详解

一、R106开机机制分析

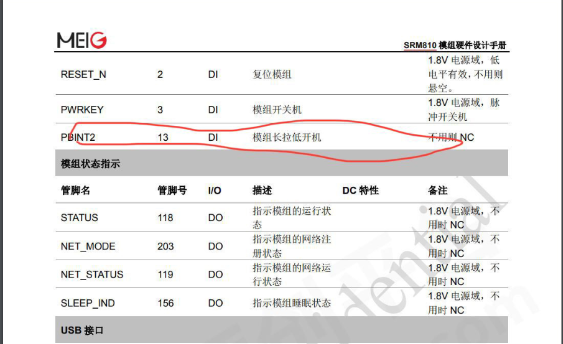

根据美格SR810模组硬件手册：

• 3号引脚：短时间下拉触发开机（R106默认使用此方式）

• 13号引脚：长拉低电平触发开机（R210 CPE设备使用方式）

二、上电自动开机改造

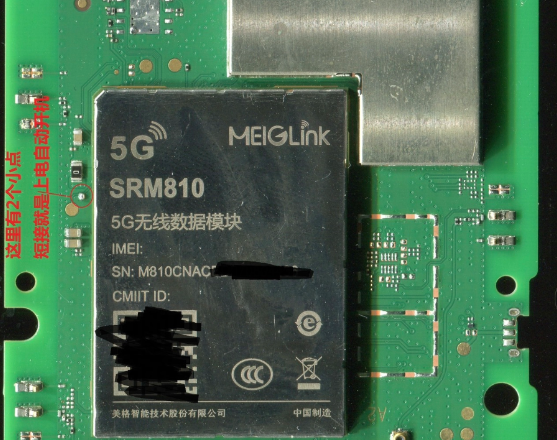

方法一：利用预留13号脚

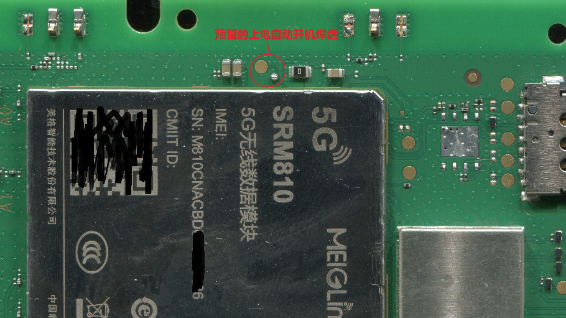

1. 定位主板上的13号引脚预留触点

2. 使用焊锡将该触点与附近地线（GND）连接

3. 改造后设备通电即自动开机，无需手动触发

三、电池改直供电方案

关键改造步骤

1. 电池接口识别：

   • 中间黄色线为电池识别信号线

   • 需用100KΩ电阻模拟电池存在

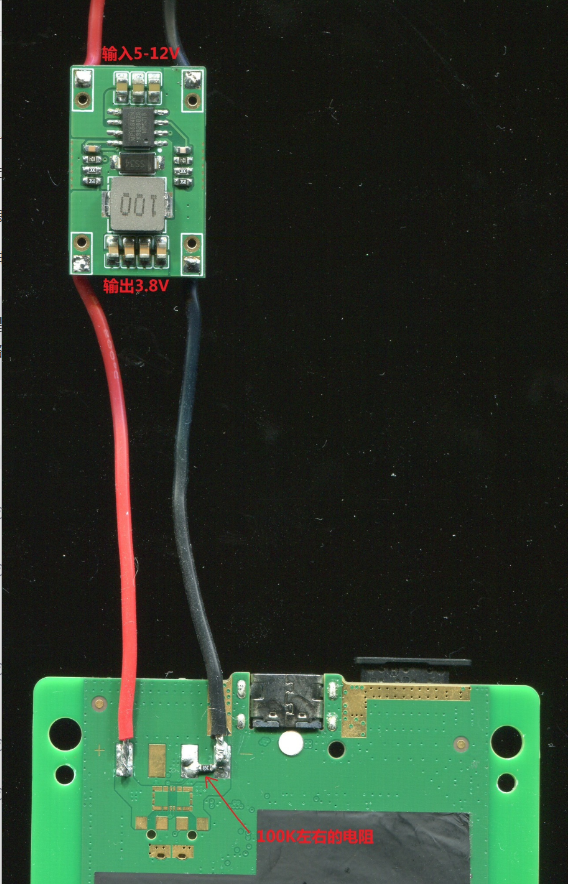

2. 具体接线方法：

   • 将100KΩ电阻一端接黄色识别线

   • 电阻另一端接地（如图3所示）

   • 正负极直接接入5V电源

四、注意事项

1. 电源要求：

   • 输入电压严格控制在4.2V-5V

   • 建议使用优质5V/2A电源适配器

2. 焊接技巧：

   • 使用恒温烙铁（建议300℃）

   • 焊接时间不超过3秒/点

   • 完成后用万用表检查是否短路

3. 稳定性测试：

   • 连续工作24小时测试温升

   • 检查信号强度是否受影响

五、改造效果

完成上述改造后：

• 设备可完全脱离电池工作

• 通电即自动开机

• 工作电流稳定在800mA左右（视信号强度）

安全提示：改造可能影响保修，建议有一定电子基础的用户尝试。操作前务必断开电源，防止短路损坏设备。
