前言

本教程基于B站Expert电子实验室的PCB设计教学的整理，为个人学习记录，旨在帮助PCB设计新手入门。所有内容仅作学习交流使用，无任何商业目的。若涉及侵权，请随时联系，将会立即处理

PCB 设计流程概述

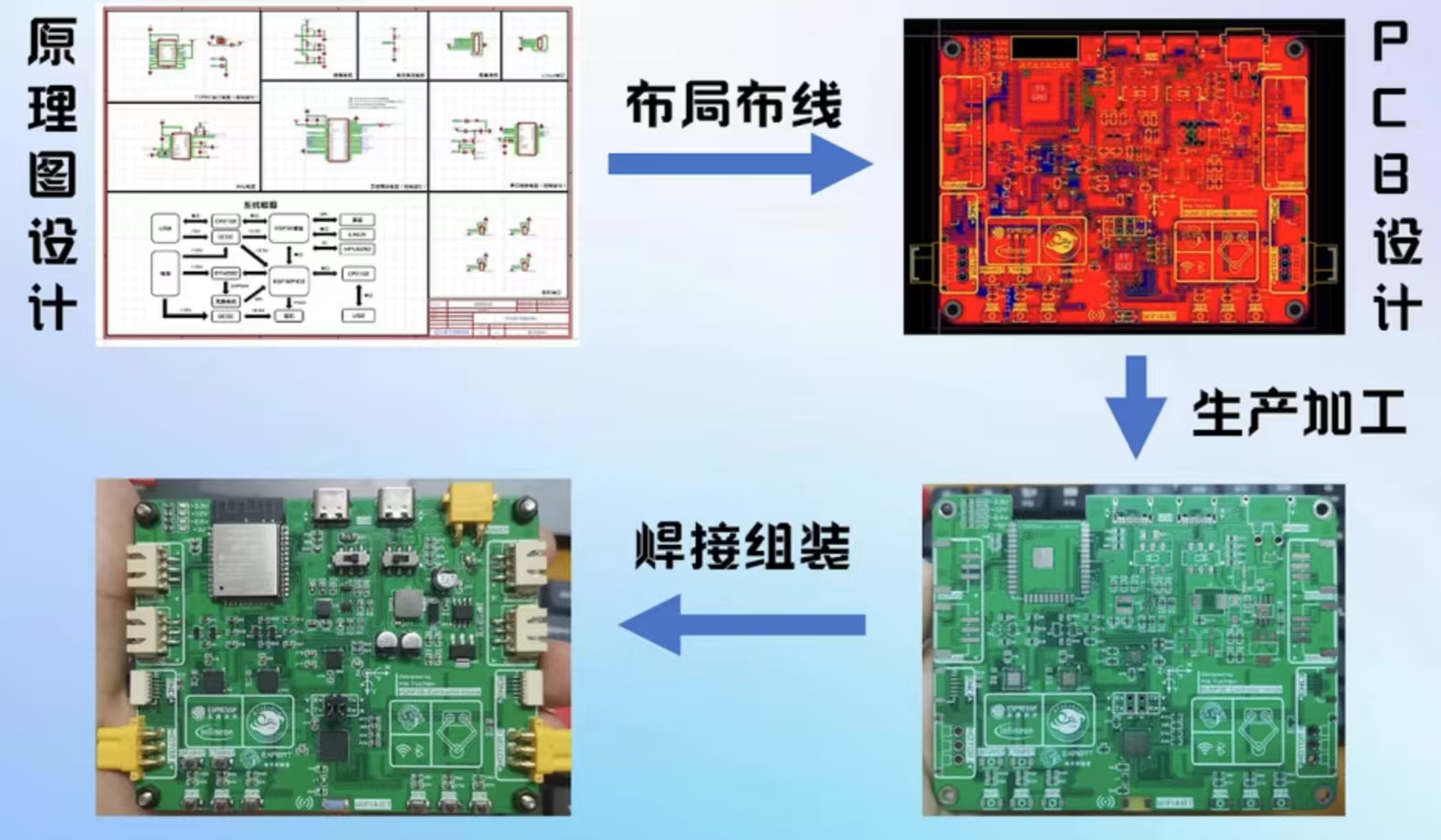

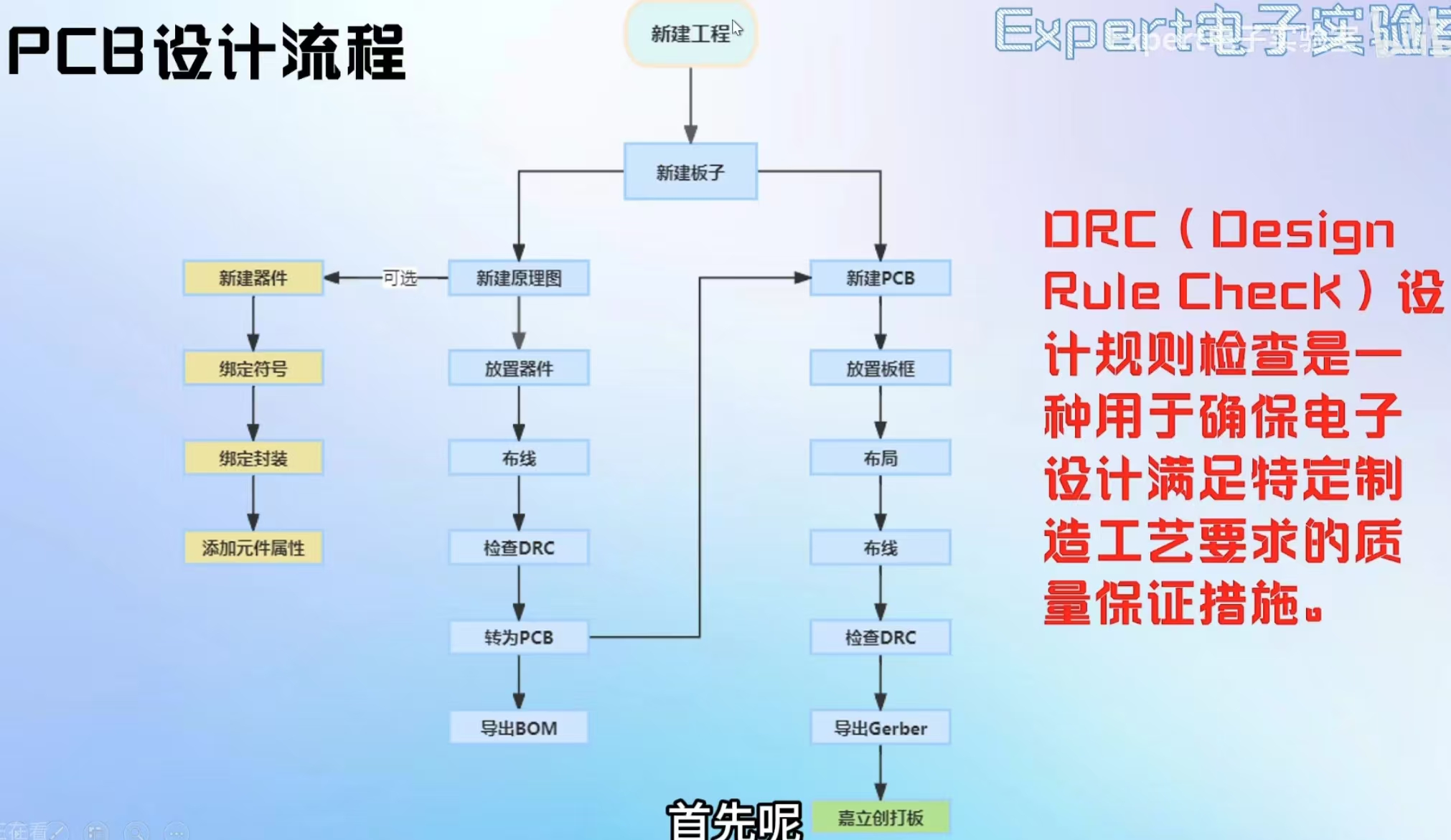

一块电路板的诞生需经历原理图设计、PCB 设计、生产加工、焊接组装四个核心环节，其中前两个环节是 PCB 设计的关键。以下是基于立创 EDA 专业版的具体设计流程：

1. 新建工程与文件创建

• 在立创 EDA 专业版中新建工程，并在工程文件夹下创建原理图文件和PCB 文件，为后续设计搭建基础框架。

2. 原理图设计步骤

（1）元件选型与绘制

• 放置器件时，优先使用立创基础库中的元件；若库中无所需元件，需新建元器件并添加属性（如引脚定义、封装信息等）。
• 完成器件放置后，通过布线操作实现电路连接。

（2）DRC 检查

• **DRC（设计规则检查）** 是关键质量控制步骤，用于检测电路连接错误（如短路、引脚悬空等），确保设计符合制造工艺要求。
• 原理图 DRC 通过后，导出 BOM 表（元器件清单），并将原理图转化为 PCB 文件，进入 PCB 设计阶段。

3. PCB 设计步骤

（1）板框设置与布局

• 绘制板框以确定电路板尺寸（若需免费打样，板框需≤10×10 厘米，兼顾成本与美观宜尽量缩小）。
• 按功能模块对元器件进行布局，合理的布局是后续布线顺畅的基础。

（2）布线与二次 DRC

• 依据原理图网络关系对元器件进行电气布线，实现信号连通。
• 完成布线后，再次进行PCB 端 DRC 检查，确保设计符合电气规则与工厂生产工艺要求。

（3）生产文件导出

• 导出GERBER 文件（生产文件），并通过嘉立创等平台下单打板。嘉立创每月提供2 次免费打样机会，可合理利用以降低成本。

总结

PCB 设计流程以 “原理图设计→PCB 设计” 为核心，通过 DRC 检查贯穿全程把控质量，最终输出生产文件完成打样。后续实战课程将深入讲解布局、布线等具体操作细节。
