PCB设计教程【强化篇】——元件符号绘制

前言

本教程基于B站Expert电子实验室的PCB设计教学的整理，为个人学习记录，旨在帮助PCB设计新手入门。所有内容仅作学习交流使用，无任何商业目的。若涉及侵权，请随时联系，将会立即处理

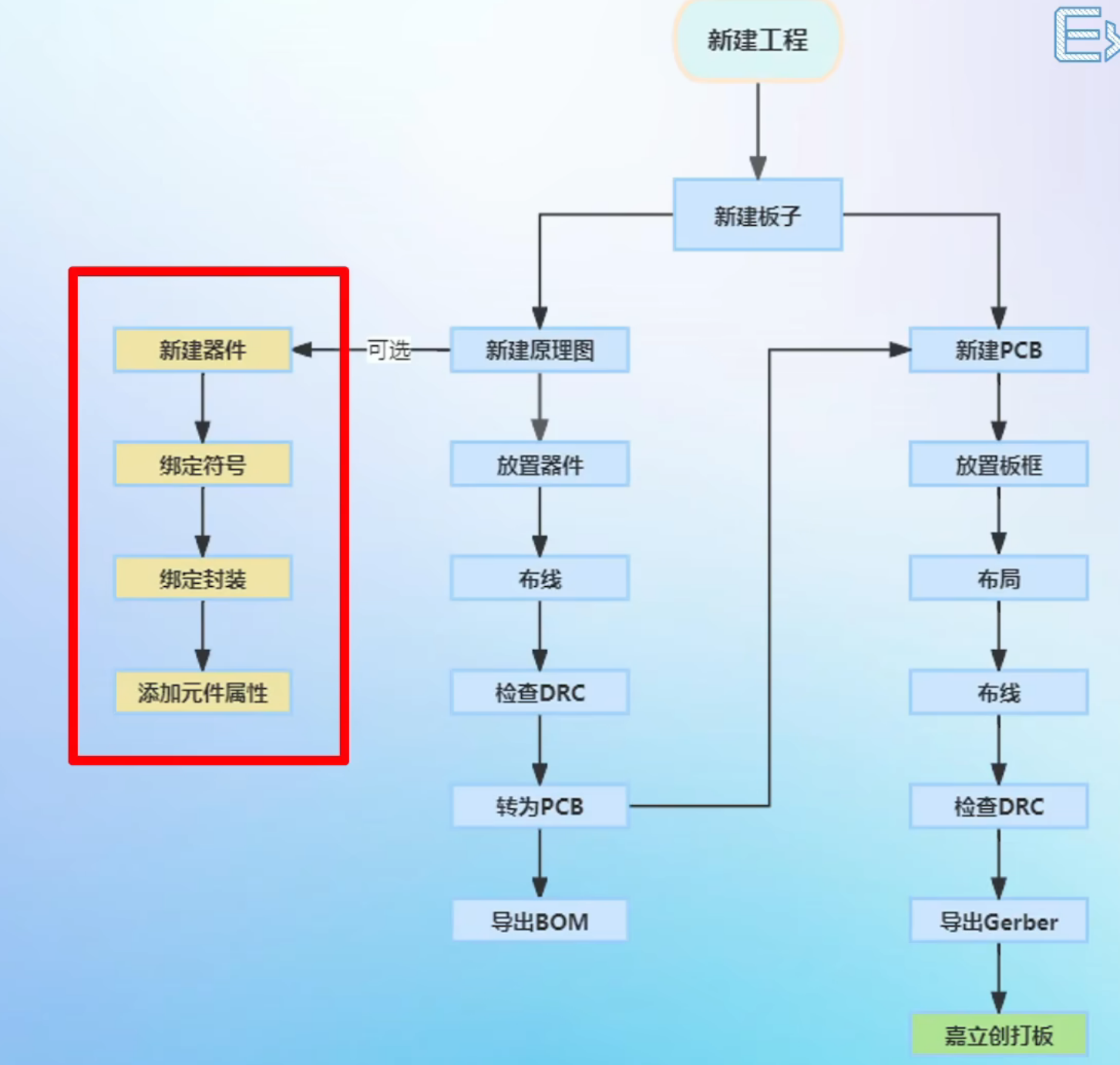

课程概述

本节课以 LM358DT 芯片为例，讲解在立创 EDA 专业版中绘制元件符号的流程，说明为何需掌握元件绘制技能，并演示具体操作步骤。

为何要自己绘制元件符号？

1. 元件库局限性：并非所有设计所需元件都能在现有库中找到。
2. 硬件设计基本功：绘制符号与封装是 PCB 设计的基础，利于硬件领域深入发展。

绘制 LM358DT 元件符号步骤

1. 新建文件：

   • 打开立创 EDA 专业版，点击「文件 - 新建 - 新建文件」，命名元件为 “LM358DT”，保存后进入绘制界面。

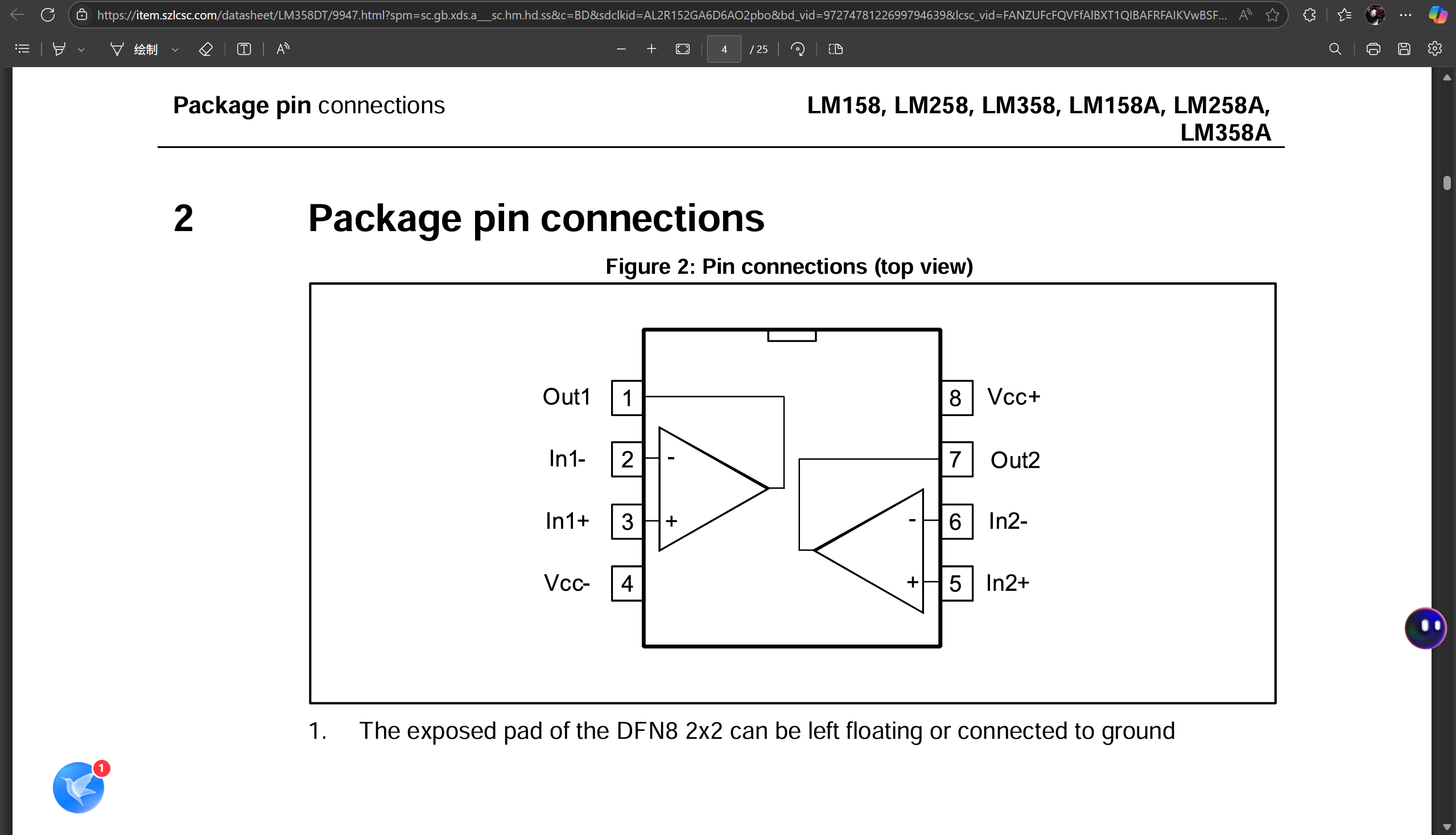

2. 参考芯片手册：

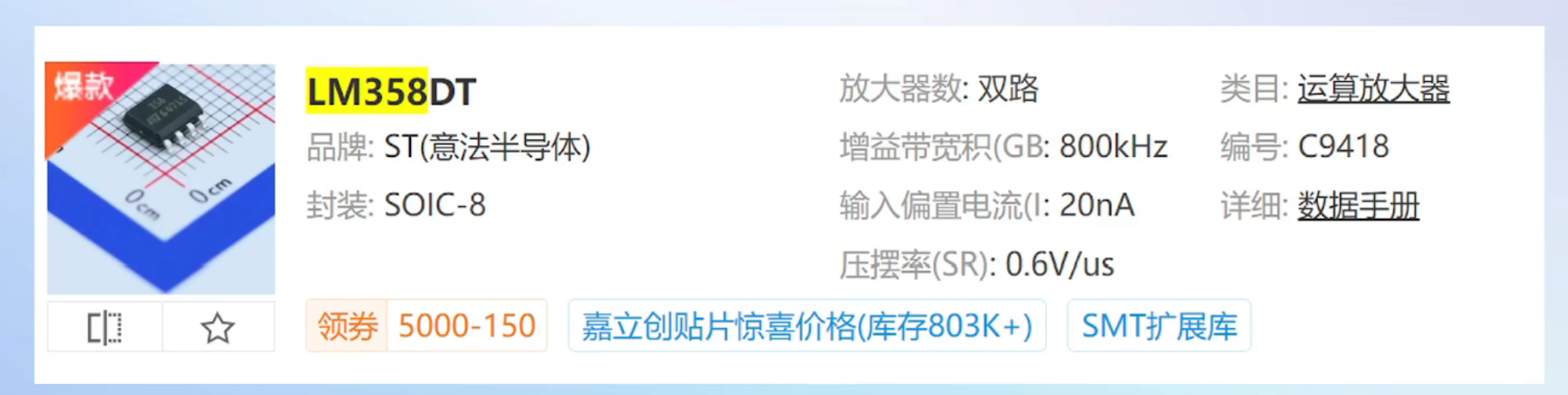

   • 在立创商城搜索 “LM358DT”，查看数据手册获取官方元件符号样式，作为绘制参考。

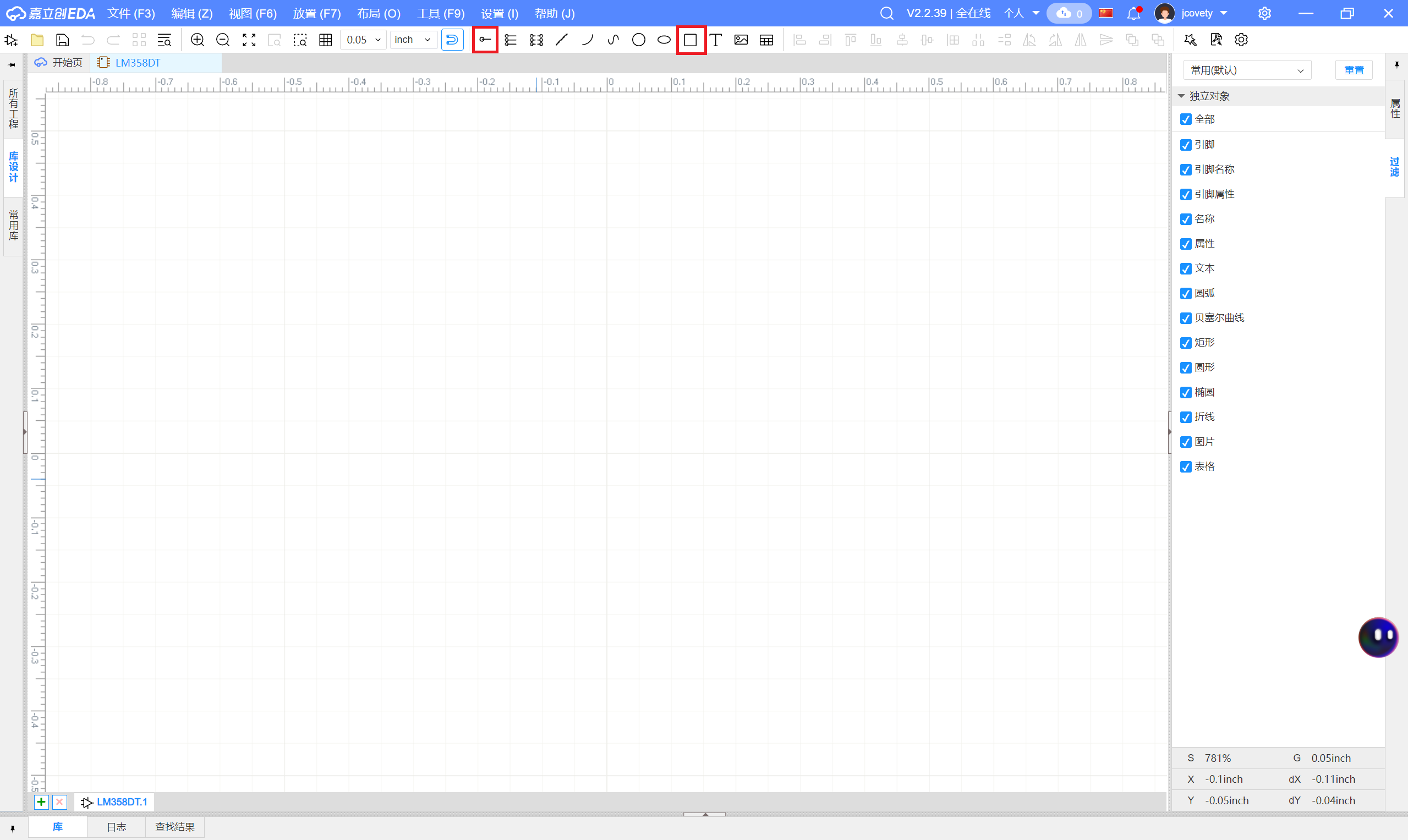

3. 绘制外框与引脚：

   • 用「矩形工具」绘制元件外边框。
   • 通过「导线工具」放置 8 个引脚（SOP8 封装），注意引脚电气连接点（灰色小点）需朝外，调整间距使引脚等距排列。

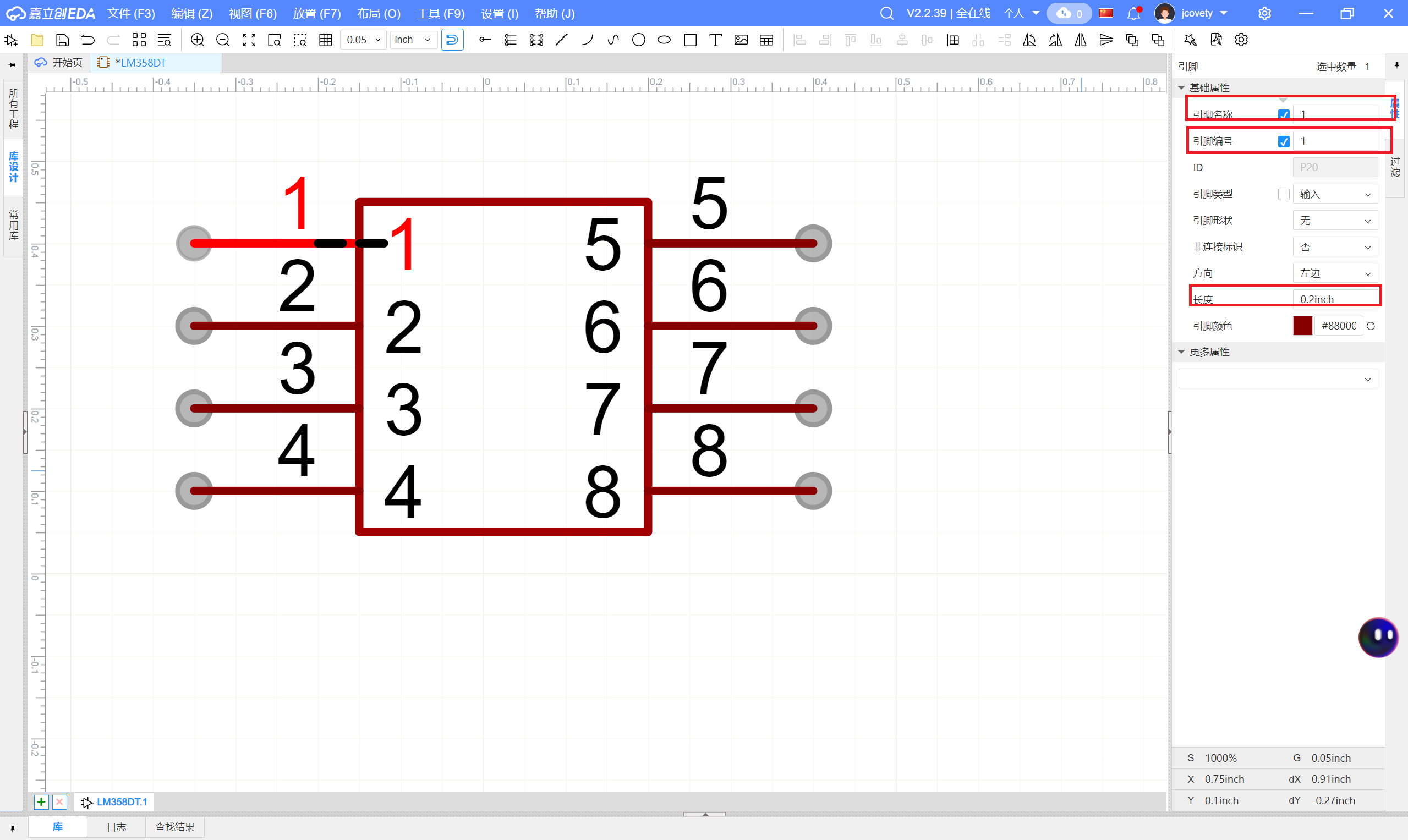

4. 设置引脚属性：

   • 点击引脚，在右侧属性栏修改「引脚编号」（逆时针 1-8）和「引脚名称」（如 Out1、In1-、In1+、VCC-、VCC + 等，对应芯片功能）。
   • 缩短引脚长度（如从 0.2 改为 0.1），调整位置使符号简洁。

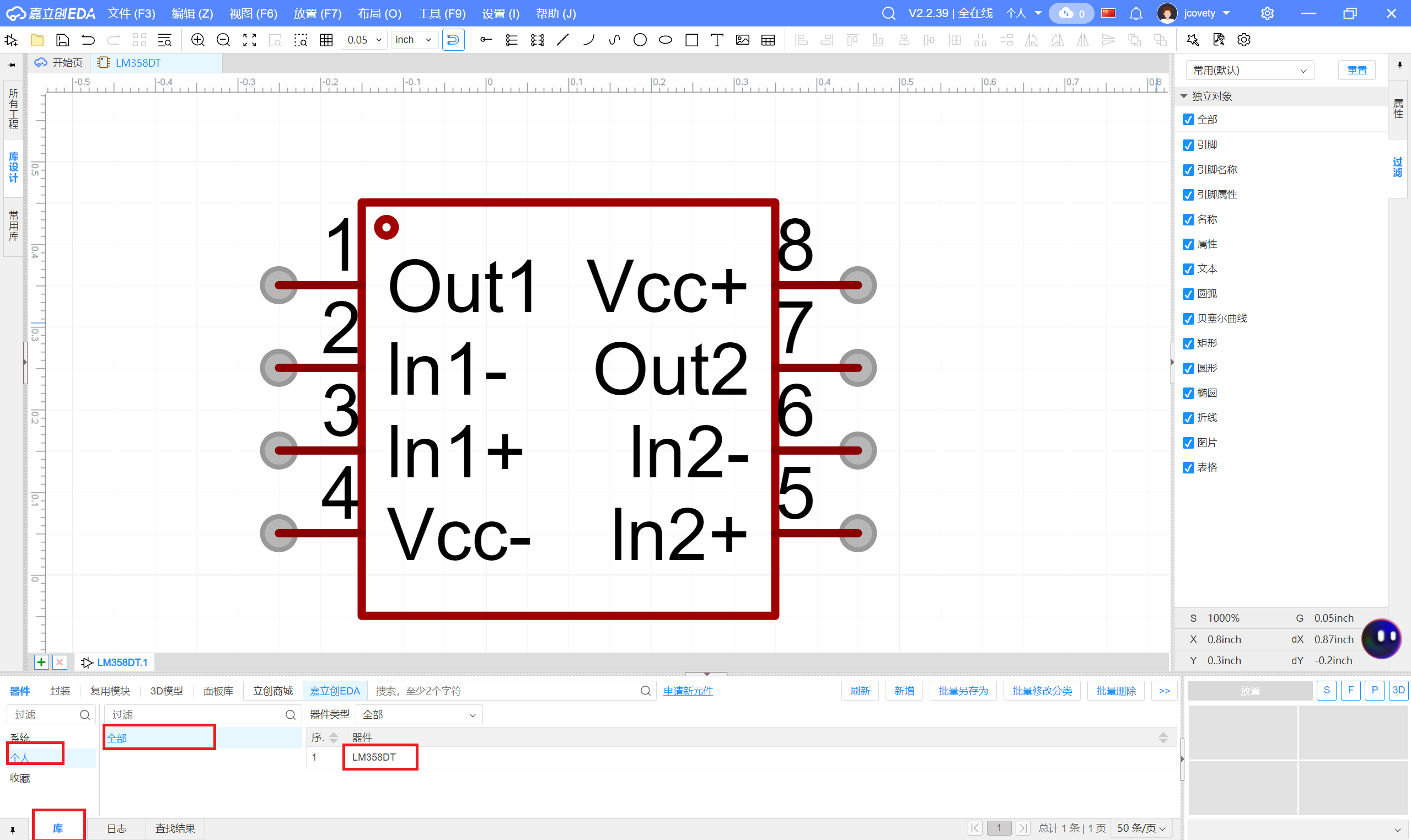

5. 标注与保存：

   • 用「圆形工具」添加 1 号引脚标识小圆点（按住 Alt 键细分网格精确定位）。
   • 保存后，可在「库 - 个人 - 全部」中找到绘制好的元件符号（此时封装栏空白，需后续绑定封装）。

后续内容预告

下节课将讲解 LM358DT 封装的绘制方法，以及如何将符号与封装绑定，完成完整元件创建。
