Crystal石英晶体谐振器原理（SIWARD希华晶振）

铭华商销售团队深耕晶振行业二十余年，提供全面晶振解决方案和技术支持石英晶体谐振器原理（SIWARD希华晶振）

1.石英晶体基本原理——压电效应 所谓压电效应是指对石英晶片的面上加一个电压，晶片便会产生机械变形。相反，在晶片上施加机械压力，则晶片会在相应的反响上产生电压，这种现称为压电效应。这包括两个过程：1）施加机械压力，它便会产生电位差（称之为正压电效应），2）施加电压，则产生机械应力（称为逆压电效应）。我们利用它的这种逆压电效应特性来制造石英晶体谐振器。

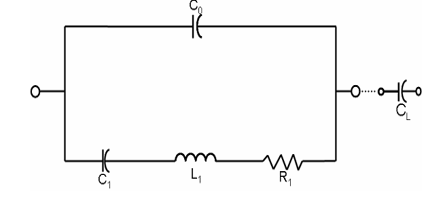

2.石英晶体的等效电路 当晶体振荡时，机械振动的惯性可用电感L来等效。而晶片的弹性一般用电容C来等效。因磨擦造成的损耗用R来等效。 电路的L，C，R和C0等参数决定于晶片的几何尺寸和切割方式，电路的谐振频率为谐振器的固有。由于等效电路的参数决定于几何尺寸，所以是十分稳定的，因此频率也十分稳定。 a.等效电路： 当晶体不振动时，可把它看成一个平板电容C0，称为静态电容。单位：pF。 C1 动态电容，石英晶体谐振器的等效电容。单位：fF。 L1 动态电感，石英晶体谐振器的等效电感。单位：mH。 R1 等效电阻，石英晶体谐振器的等效电阻。单位：Ω。

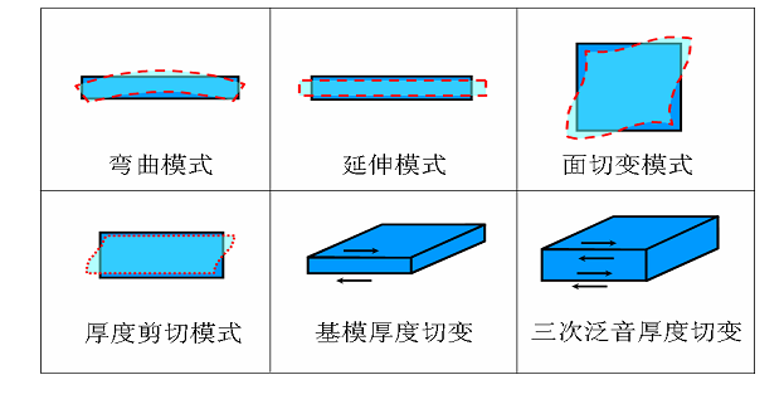

3. 振动模式（切型）： 石英晶体的振动模式有以下六种，不同的切割角度决定了振动模式，也决定了性能。最常用的振动模式为厚度剪切模式中的AT切、BT切，以及AT切的三次泛音，目前晶振主要采用的是AT切模式。

4.石英晶体谐振器在电路工作时的温度范围。需注意的是此指标必须与温度频差同时使用。在一般的电子产品中，其使用温度范围常为-20℃-- +70℃/-30℃-- +85℃；而汽车电子用则常为-40℃--+85℃和-40℃ -- +125℃。
