一、OSC有源振荡器类型区分(SIWARD希华）

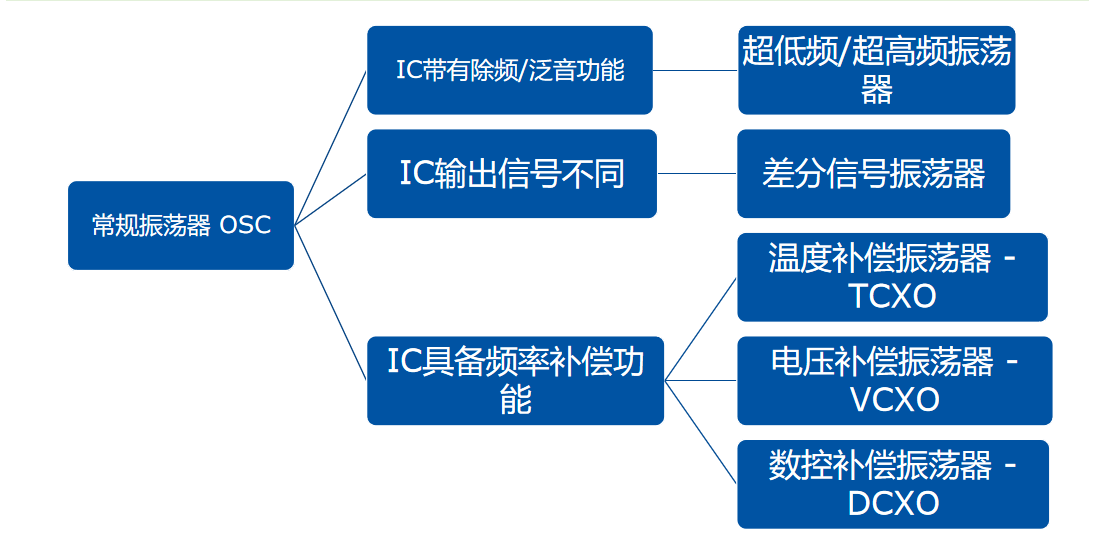

1.常规振荡器OSC---IC带有除频/泛音功能---超低频/超高频

2.常规振荡器OSC---IC输出信号不同----差分信号振荡器

3.常规振荡器OSC--IC具备频率补偿功功能---温度补偿振荡器（TCXO）----电压补偿振荡器(VCXO)--数控补偿振荡器(DCXO)二、OSC有源振荡器电性能参数（SIWARD希华）

抖动是评估输出信号波形稳定性的指标之一，表现在石英振荡器的稳定度，指传送数字信号时波形中产生的时间偏差和晃动。

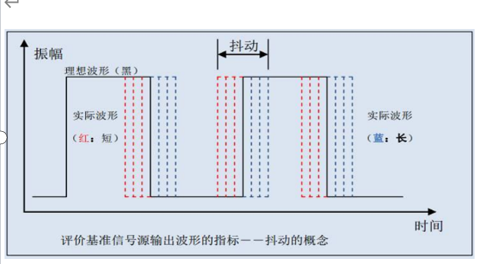

我们在使用示波器观察数字信号的波形的时候，有时可以发现本应以单一周期振荡的波形亮线很宽，这种波形拉宽就是抖动，抖动因读取电子信号元器件的极微小的不稳定或信号传输途中的不良影响等原因而产生。

三、OSC有源振荡器电性能参数(SIWARD希华）

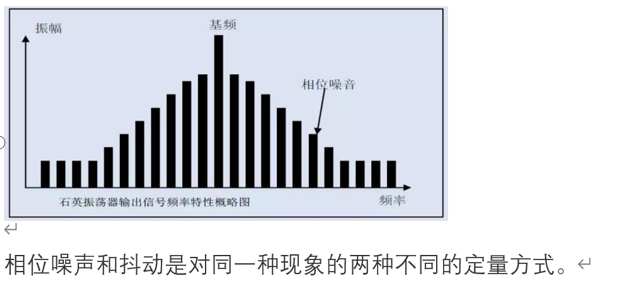

石英振荡器除了输出应起振的频率以外，还输出频率分量。如下图所示的石英振荡器输出信号频率特性可以看到基本频率周围所存在的其它频率的裙摆。这是因随机信号而引起的相位调制，即因噪音源条致癌振荡器而产生的，通常被称为（相位噪音）。

相位噪声和抖动是对同一种现象的两种不同的定量方式。

相位噪声和抖动的参数与要求主要体现在对有源振荡器晶振产品，无源谐振器作为被动频率元器件，不具备独立输出频率功能，因此无需要产品抖动和相位噪声。

四、OSC振荡器的三态功能如何实现？

什么是 三态 ？指的是数字电路中的  - 三态逻辑 产品在使用 ，禁用常规形态下，增加了“高阻态”

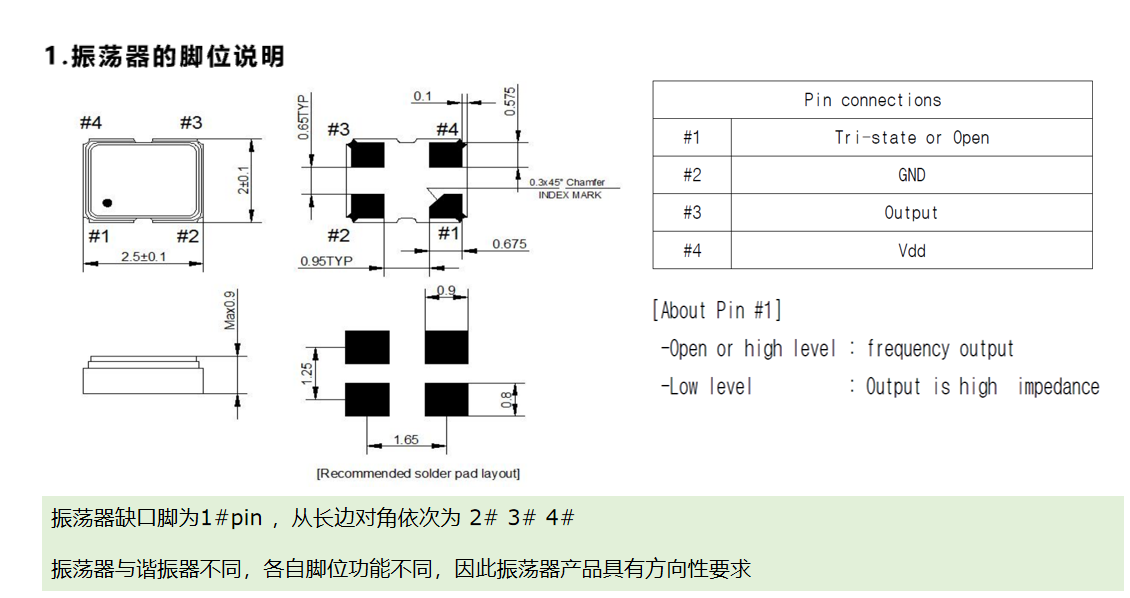

首先要确认所使用的IC型号是否具备该功能 其次 振荡器的三态功能 通常由 1#脚进行控制 当振荡器2# 4#接电后，振荡器就可以正常工作，3#输出频率，这个过程1#并不参与其中，在这个状态下，给1#输入一个 低于30%Vdd的电压，IC内部会进入“高电阻状态”内阻拉升，超出负阻余量，振荡器无输出频率 如果想要恢复频率输出，则需要给 1# 输入一个 高于70%Vdd的电压，CI内阻恢复正常，振荡器恢复输出频率。

三态功能有什么实际应用作用用于关闭整个线路板中局部某个模块的单独功能 类似于手机飞行模式，勿扰模式等，在不影响其他功能前提下，关闭通话
