引言：当物理世界遇见数字镜像

在工业4.0与元宇宙技术融合的背景下，数字孪生（Digital Twin）已从概念验证阶段演进为工业智能化的核心基础设施。根据Gartner 2023技术成熟度曲线，数字孪生技术已跨越期望膨胀期，进入生产力平台期，其技术栈深度与行业渗透率呈现指数级增长。本文将深入解析数字孪生作为工业元宇宙实时仿真引擎的核心技术架构，揭示其在复杂工业场景中的实现机制。

一、数字孪生技术栈的层次解构

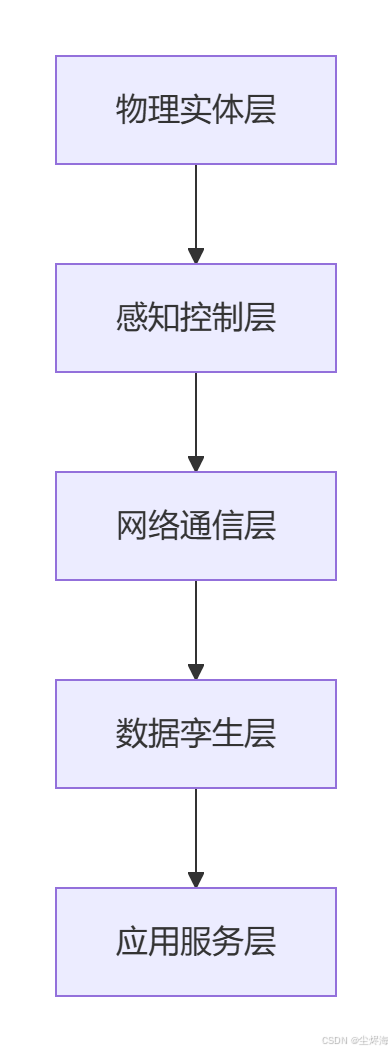

1.1 CPS（信息物理系统）五层架构

物理实体层：工业设备（PLC、SCADA）、传感器网络（IIoT）
感知控制层：OPC UA协议栈、MQTT/CoAP数据采集
网络通信层：TSN（时间敏感网络）、5G URLLC低时延传输
数据孪生层：动态数据湖（Delta Lake）+ 时空数据库（TimescaleDB）
应用服务层：数字线程（Digital Thread）与仿真服务总线（ESB）

1.2 实时仿真引擎的核心模块

物理建模引擎：基于NVIDIA PhysX的刚体动力学解算
数据同步总线：Apache Kafka + Protobuf二进制序列化
分布式计算框架：Kubernetes编排的微服务集群
可视化渲染管线：WebGL 2.0 + WebGPU并行渲染

二、高保真实时仿真的关键技术突破

2.1 时空一致性保障机制

python

# 时间同步算法伪代码示例
class TimeSynchronizer:
    def __init__(self, master_clock):
        self.offset = 0
        self.drift = 1.0

    def sync(self, sensor_data):
        # 应用NTP+PTP混合时钟补偿
        corrected_time = sensor_data.timestamp * self.drift + self.offset
        # 滑动窗口滤波处理
        self._kalman_filter(corrected_time)
        return corrected_time

时间同步：IEEE 1588 PTP协议达到μs级精度
空间映射：SLAM算法实现亚毫米级定位
状态预测：卡尔曼滤波与LSTM的混合预测模型

2.2 多物理场耦合仿真

使用ANSYS Twin Builder构建的联合仿真模型：

电磁场：Maxwell方程组的FEM求解
热力学：计算流体动力学（CFD）模拟
结构力学：非线性有限元分析（FEA）
控制逻辑：Modelica语言描述的物理行为模型

三、工业元宇宙场景下的工程实践

3.1 智能工厂的数字孪生实现

案例：某汽车制造厂冲压车间数字孪生系统

数据采集：2000+传感器，采样频率1kHz
仿真延迟：从物理事件到数字镜像更新<50ms
异常检测：基于孤立森林算法的实时质量监测
能效优化：强化学习驱动的动态排产策略

3.2 分布式仿真架构设计

java

// 基于gRPC的微服务通信示例
service SimulationEngine {
  rpc ComputePhysics(PhysicsFrame) returns (PhysicsResult) {}
}

public class EdgeNode {
  private final SimulationEngineBlockingStub stub;

  public PhysicsResult computeFrame(PhysicsFrame frame) {
    return stub.withDeadlineAfter(100, MILLISECONDS)
              .computePhysics(frame);
  }
}
