随着城市夜间骑行和户外运动的普及，自行车灯作为重要的安全装备，其性能要求日益提高。现代自行车灯需要满足高亮度、长续航、多模式切换以及环境自适应等需求。FP7153作为一款高效的LED驱动芯片，为自行车灯设计提供了理想的解决方案。

FP7153是一款降压型DC-DC转换器，专为驱动高亮度LED而设计。其宽输入电压范围、高效率转换和灵活的调光控制特性，使其特别适合应用于自行车照明系统。本方案将详细阐述FP7153在自行车灯中的具体应用设计。

一、FP7153 应用于自行车灯的优势

（一）高效节能

FP7153 达到93%的高效率电能转换特性使得自行车灯能够在消耗较少电池电量的情况下，提供足够的照明亮度。相比传统的自行车灯驱动方案，使用 FP7153 可以显著延长电池的续航时间，减少骑行过程中因电量不足而导致的照明中断风险，为骑行者提供更可靠的照明保障。

（二）稳定可靠

芯片集成的多种保护功能以及精确的电压、电流控制能力，确保了自行车灯在各种复杂环境下都能稳定工作。无论是在颠簸的骑行过程中，还是在高温、潮湿等恶劣气候条件下，FP7153 都能保证 LED 的正常发光。

（三）灵活的调光控制

FP7153 支持的 PWM 调光方式以及可实现的多档调光模式，满足了骑行者在不同场景下对灯光亮度的多样化需求。骑行者可以根据实际路况和环境光线条件，方便快捷地调节自行车灯的亮度，提高骑行的舒适性和安全性。同时，灵活的调光控制也有助于节约电池电量，进一步提升电池的使用效率。

二、FP7153芯片介绍

FP7153是一颗同步降压LED驱动IC，内置60mΩ PMOS和NMOS，高效率可驱动单串白光LED,VFB反馈电压0.1V，让取样电阻功率损耗降低，整体转换效率提升，根据外部电阻设定LED电流。

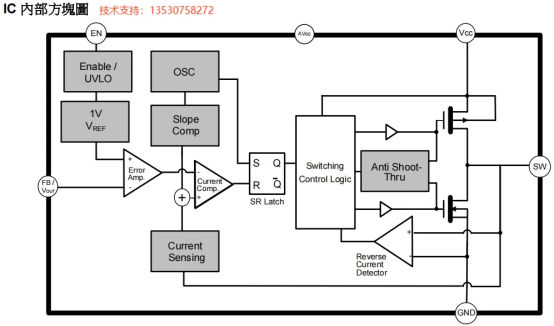

FP7153包含高低侧切换MOS，可实现高效率与简化周边元件及电路板布局，为延长应用电池的寿命，低压差应用可支援100%占空比，内建软启动、过热保护与过电流保护功能，透过FB引脚实现直流与PWM调光控制，封装DFN-10L(EP)。

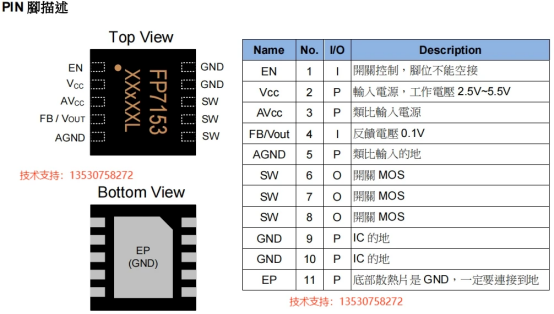

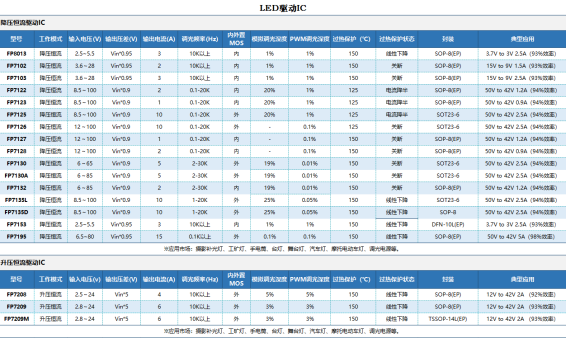

（一）芯片参数

• 工作电压 2.5V~5.5V

• VFB反馈电压0.1V

• 输出 LED 电流 3A

• 最大占空比100%

• 关机耗电流 0.1μA

• 固定工作频率 1.5MHZ

• 内置软启动

• 晶片过温保护(OTP)、过电流保护(0CP)

• 封装DFN-10L(EP)

（二）应用电路图

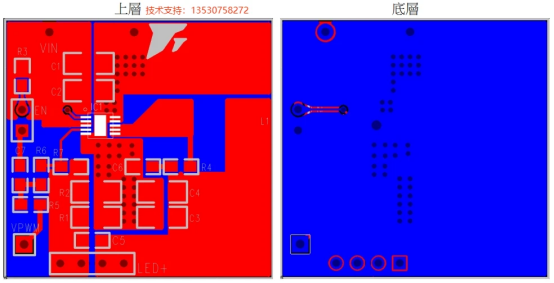

（三）PCB图

（四）调光控制

PWM 调光：FP7153 支持 PWM 调光方式，通过改变PWM 信号的占空比来调节芯片的FB引脚，即可实现对 LED 亮度的调节。在自行车灯应用中，可以通过安装在车把上的调光按钮来控制 PWM 信号的产生。这种调光方式能够实现精确、平滑的亮度调节，满足骑行者在不同环境下对灯光亮度的需求。

多档调光模式：结合自行车灯的实际使用场景，通常设计有多档调光模式。比如，设置低亮档用于在光线较暗但对亮度要求不高的环境中骑行，此时 LED 以较低的电流工作，功耗低，能够延长电池续航时间；中亮档适用于一般夜间骑行场景，提供足够的照明亮度；高亮档则在需要强光照明，如在没有路灯的偏远道路骑行时使用。通过微控制器对调光按钮的操作进行识别，并根据预设的程序输出不同占空比的PWM信号到FP7153 的DIM引脚，实现不同调光档位的切换。
