搭载FP7195的钓鱼灯值不值得买？拆解告诉你答案！

夜钓作为近年兴起的户外活动，对灯具的要求极为苛刻：既要高亮度穿透水面，又要低眩光保护视力，还需超长续航应对复杂环境。本文拆解的80W激光炮夜钓灯，凭借FP7195非同步降压驱动芯片，在输入电压12V下实现6V恒流输出，完美平衡功率与能效，成为行业标杆。让我们从内到外，揭开其技术奥秘！

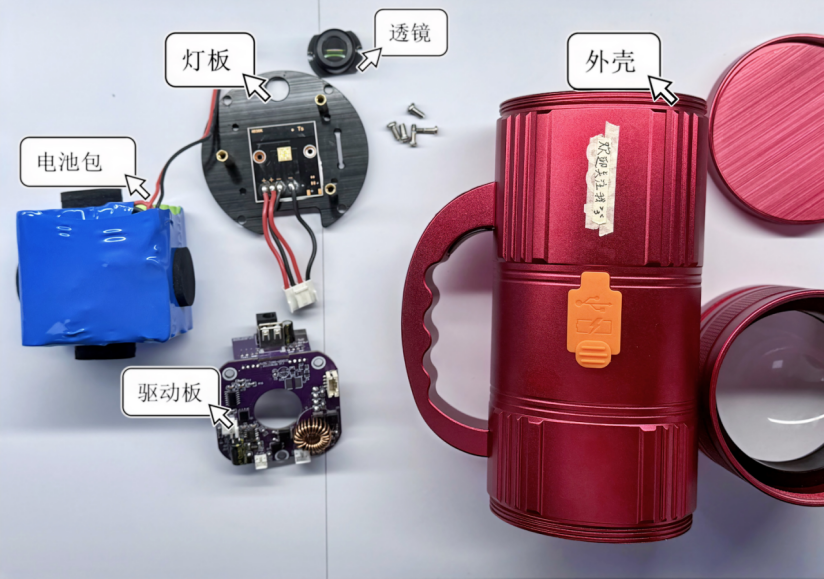

一、外观与结构拆解​

1、灯体材质：全铝合金外壳

2、接口设计：尾部双接口（DC5.5mm+USB接口），通过充电器给钓鱼灯充电，USB接口可以输出5V1A给其他设备供电。

3、内部布局：

• 驱动板：FP7195恒流驱动电路+单片机控制电路+降压供电电路；

• 灯板：4颗大功率灯珠（两串两并），铝基板散热设计；

• 电池仓：12节18650锂电池（三串四并）。

二、驱动板电路解析​​

1、供电电源设计

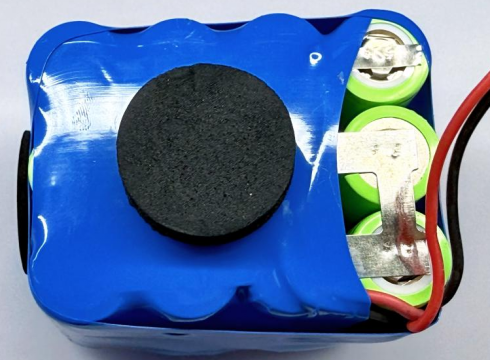

• 电池配置：三串四并18650锂电池组（9V-12.6V），容量高达26400mAh。

• 保护电路：

充放电保护（电池包内置充放电保护电路，防止电池过度放电）。

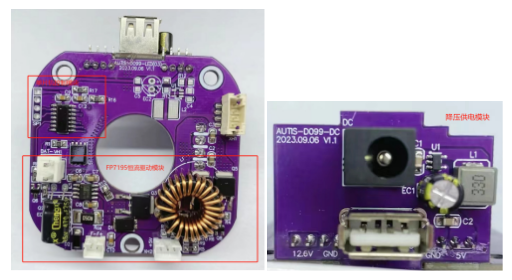

2、驱动板解析

驱动板分为三个部分：FP7195恒流驱动电路、单片机控制电路、降压供电电路。

• FP7195恒流驱动电路：通过该电路，将电池包电压降压，转换为2A恒流输出驱动灯珠，保证每个产品灯珠亮度的一致性。

• 单片机控制电路：单片机检测按键状态进行开关机，调光，调色；同时，监测电池电量，并通过显示屏输出。

• 降压供电电路：将电池电压降压为5V，最大输出电流1A左右，给单片机供电，或通过USB口给外部设备供电。

三、灯珠参数​

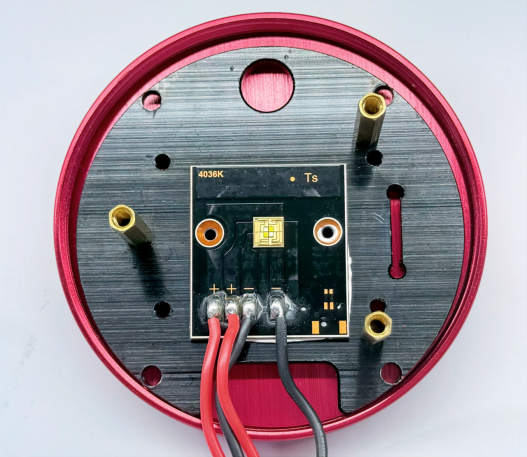

1. 灯珠封装：

灯珠采用4036封装，蓝色，黄色灯珠共四颗，对称放置。

1. 灯珠参数：

四颗灯珠采用两串两并设计，单颗灯珠额定功率10W。

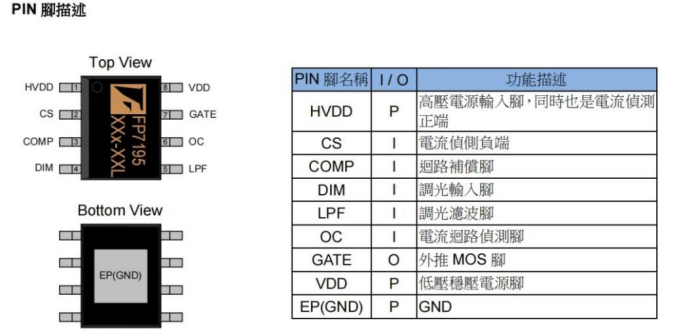

四、核心驱动芯片FP7195介绍​

FP7195 是一颗远翔科技推出的非同步降压 LED 驱动 IC，控制外部开关 NMOS，采用两端电阻采样，采样精度更高，采样电压基准0.1V，采样电阻功率损耗也降低，整体转换效率提升；调光控制 DIM，可以实现线性与数位调光；最大驱动电流达15A，可以覆盖钓鱼灯低压大功率40W，60W，80W的应用市场。

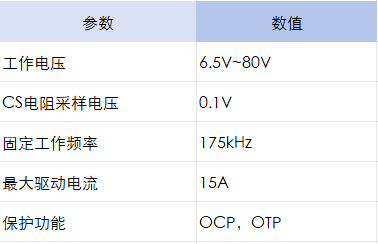

（一）芯片参数

（二）技术优势

√ 高效恒流驱动：转换效率高，确保长时间续航。

√ 无极调光：通过PWM调光实现亮度精准控制，使得灯具亮度调节更加平滑和自然，同时可以根据需求调节调光范围和频率，提升用户体验。

√ 宽电压适配：兼容多串电池供电，适用于便携大功率照明设备。

总结：​​

FP7195凭借其高效率、高精度、高兼容性，正在重塑大功率钓鱼灯的市场格局。本次拆解揭示的不仅是硬件设计，更是户外照明向“性能+体验”双升级的行业方向。因此对于夜钓爱好者来说，搭载FP7195芯片的钓鱼灯将是一个不二之选。
