LCD段码屏如何选择正确的驱动芯片

选择LCD段码屏驱动芯片需综合考虑以下关键参数和应用场景，具体步骤如下：

一、核心参数匹配

1. ​显示类型与分辨率

   • 确认段码屏类型（如TN/HTN/STN）及分辨率（seg×com），例如144点屏需选择支持36seg×4com的芯片（如YL144A）。
   • 驱动芯片的COM/SEG数量需覆盖屏幕规格，避免因扫描时间不均导致显示异常。

2. ​接口与电压兼容性

   • 根据主控MCU的通信协议选择接口类型（如I²C、3/4线串行），例如远乐科技的YL2C2x系列支持I²C接口。
   • 工作电压需匹配供电条件（如3.3V或5V），部分芯片支持宽压范围（2.4~5.5V）。

3. ​功耗与抗干扰需求

   • 低功耗场景（如便携设备）优先选择支持多级省电模式的芯片（如YL系列，静态电流低至微安级）。
   • 工业环境需选用抗干扰能力强的型号（如YL2C2x系列，通过ESD和高低温测试）。

二、关键参数解析

1. ​占空比（Duty）与偏压比（Bias）​

   • 占空比决定COM扫描周期（如1/4 Duty对应4个COM），需与屏幕设计匹配（如36seg×4com优于48seg×3com）。
   • 偏压比影响对比度，常见1/2、1/3、1/4，需与供电电压协调（如3.3V供电建议1/2偏压）。

2. ​驱动能力与封装形式

   • 确认芯片驱动点数（如YL1024B支持24段码，适合小尺寸显示）。
   • 封装类型（如SOP16、LQFP44）需适配PCB布局空间和散热需求。

三、选型建议

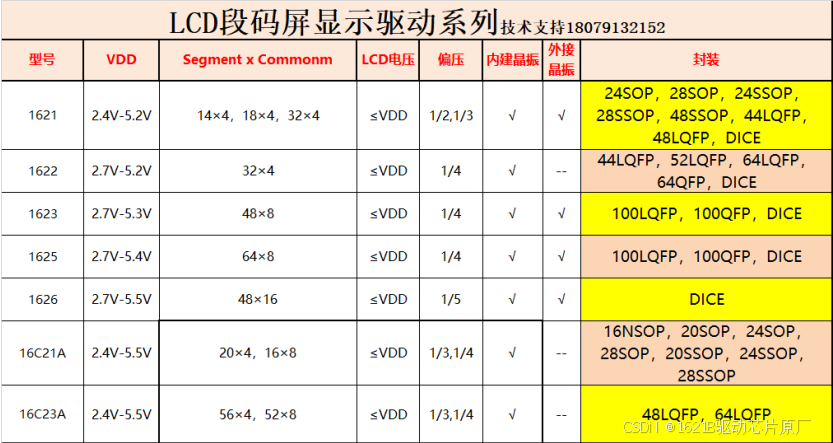

• ​通用场景：远乐科技162x系列（性价比高，适配基础应用）,1621,1622,1623,1625等。
• ​低功耗场景：YL系列（静态电流低至7.5μA）。
• ​抗干扰场景：YL2C2x系列（I²C接口，适配工业环境）。
• ​小尺寸显示：YL1024B（SOP16封装，节省引脚资源）。


四、注意事项

• ​避免直流驱动：需通过交流信号驱动液晶分子，防止电化学特性损坏。
• ​环境匹配：考虑工作温度范围、电磁干扰等级等参数。

建议直接提供LCD屏幕规格参数，由厂商（如远乐科技）协助选型以提升准确性。
