高频小信号放大器设计基础

lucBXX

于 2025-03-25 22:30:30 发布

阅读量410

点赞数 9

文章标签：笔记

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/2502_91141010/article/details/146511761

版权

小信号放大的概述

高频小信号放大器：
对中心频率在几百kHz到几百MHz，工作带宽在几十KHz到几十MHz之间的微弱信号进行不失真的放大

小信号放大器的电路特点：
1.输入信号会占据一定的频谱宽度
2.输入信号中还会伴随许多干扰信号

一、高频小信号放大器的主要质量指标

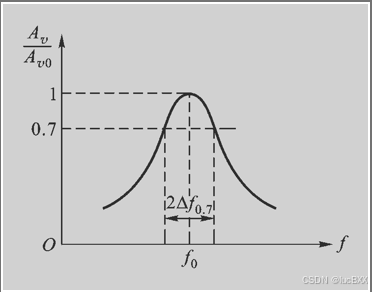

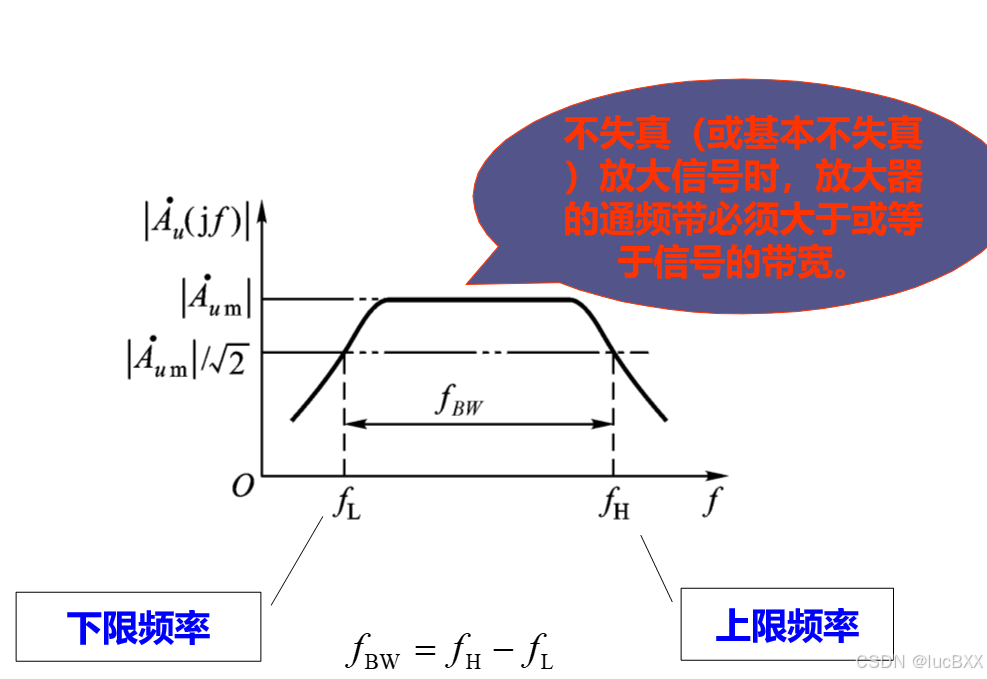

1.通频带

2.增益

注意符号：
$A_{P/V}$ ：增益的倍数表示
$G_{P/V}$ ：增益的分贝表示

以功率增益为例

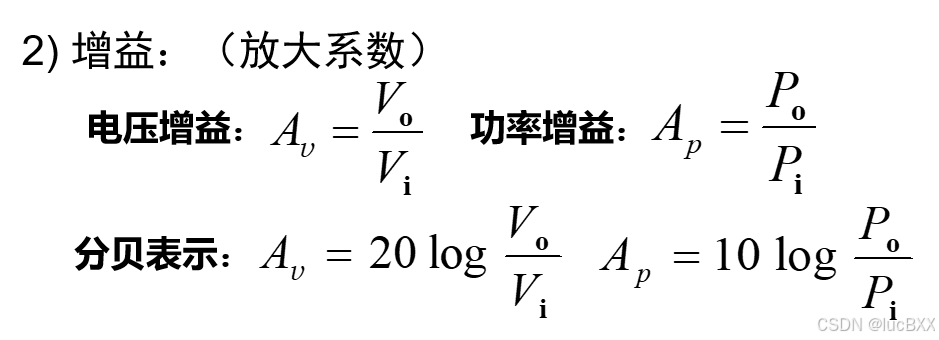

对于电压增益

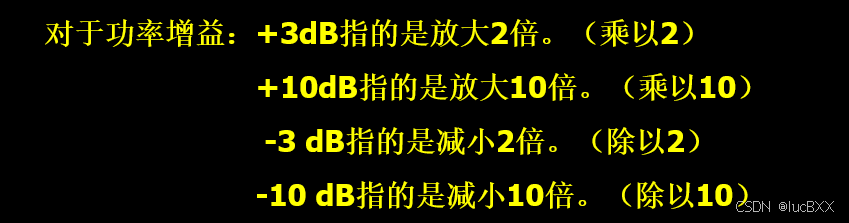

+6dB——×2

+20dB——×10

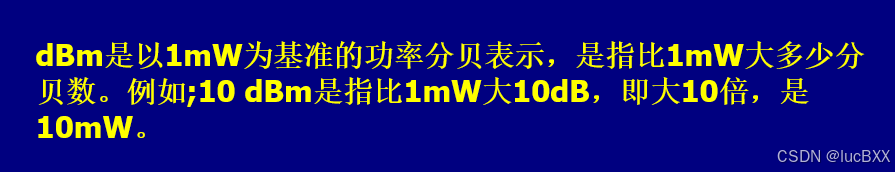

单位 dBm

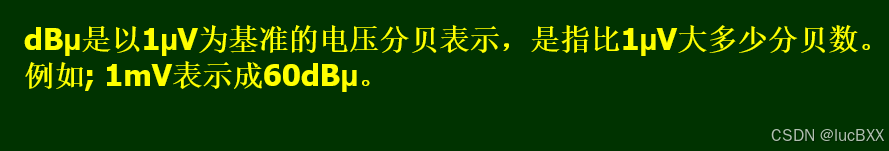

单位dBμ

电压、功率的放大倍数是相乘的关系

取对数，对应到dB的单位是相加关系

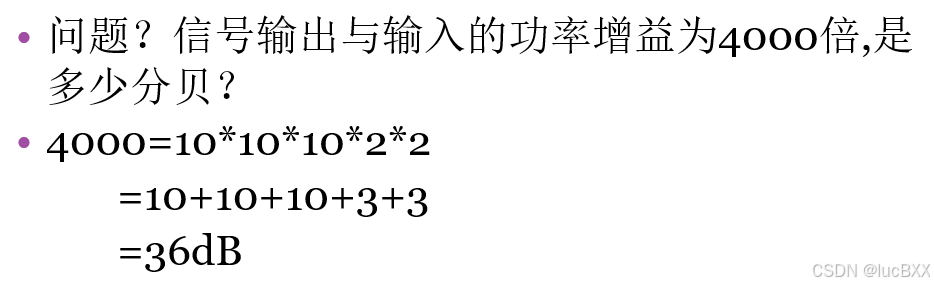

例：

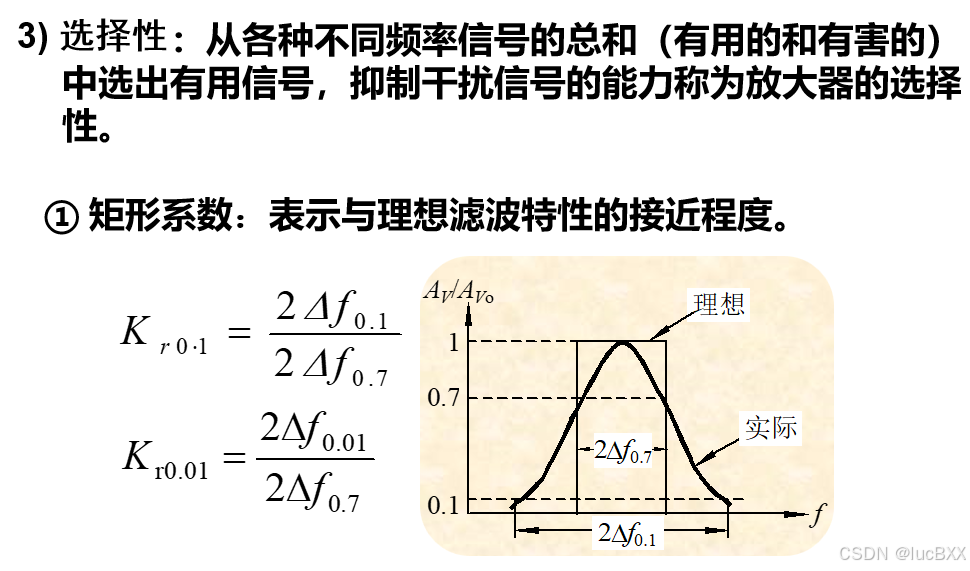

3.选择性

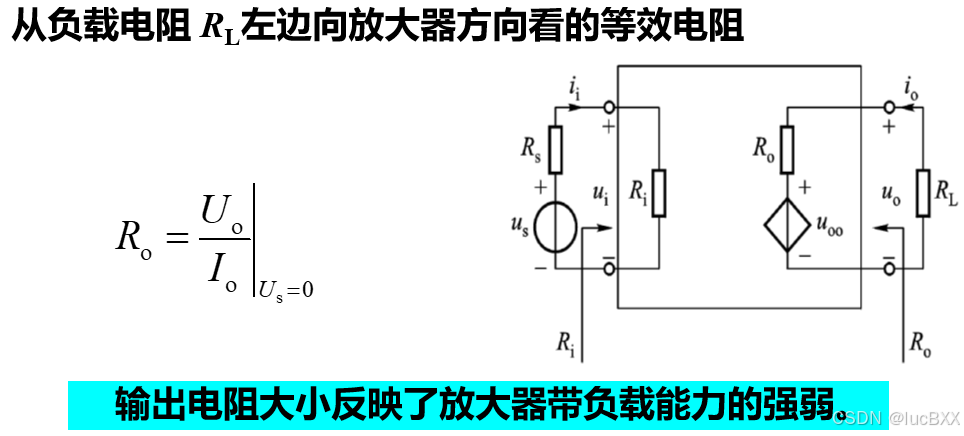

4.输出电阻 $R_{0}$ （输出阻抗 $Z_{0}$ ）

输出阻抗：含独立电源网络输出端口的等效电压源（戴维南等效电路）或等效电流源（诺顿等效电路）的内阻抗；

根据 $R_{0}$ 的定义，显然 $R_{0}$ 中不包含 $R_{L}$

对于电压放大： $R_{0}$ 尽量小

对于电流放大： $R_{0}$ 尽量大

对于功率放大： $R_{0}$ = $R_{L}$ （阻抗匹配是指使信号源和负载的阻抗相同，这样可以实现有效的信号传输并最大限度地减少信号反射。当输出阻抗与负载阻抗匹配时，信号将以最大效率传输至外部）

5.信噪比和噪声系数

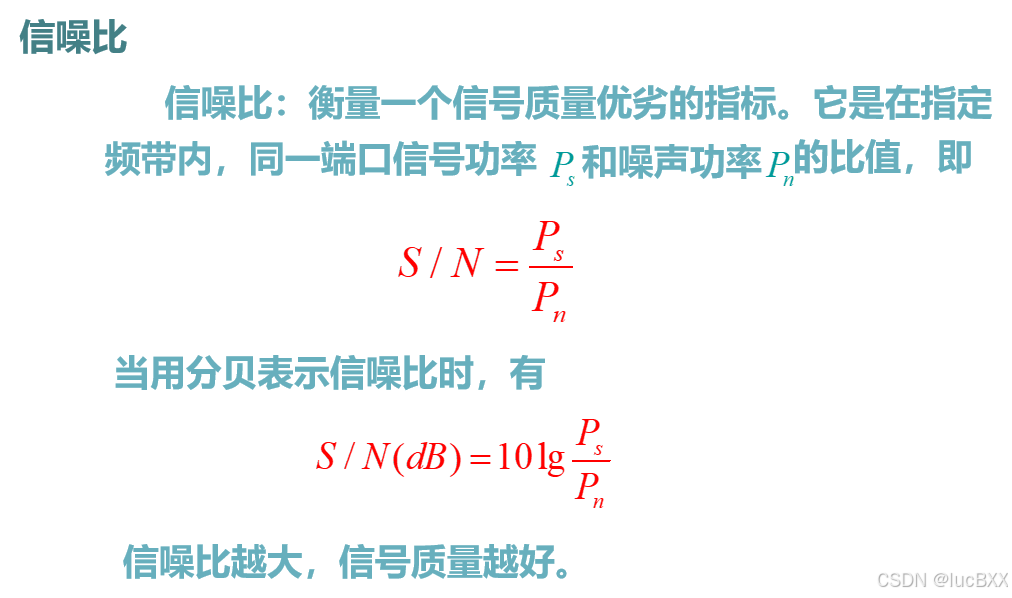

信噪比

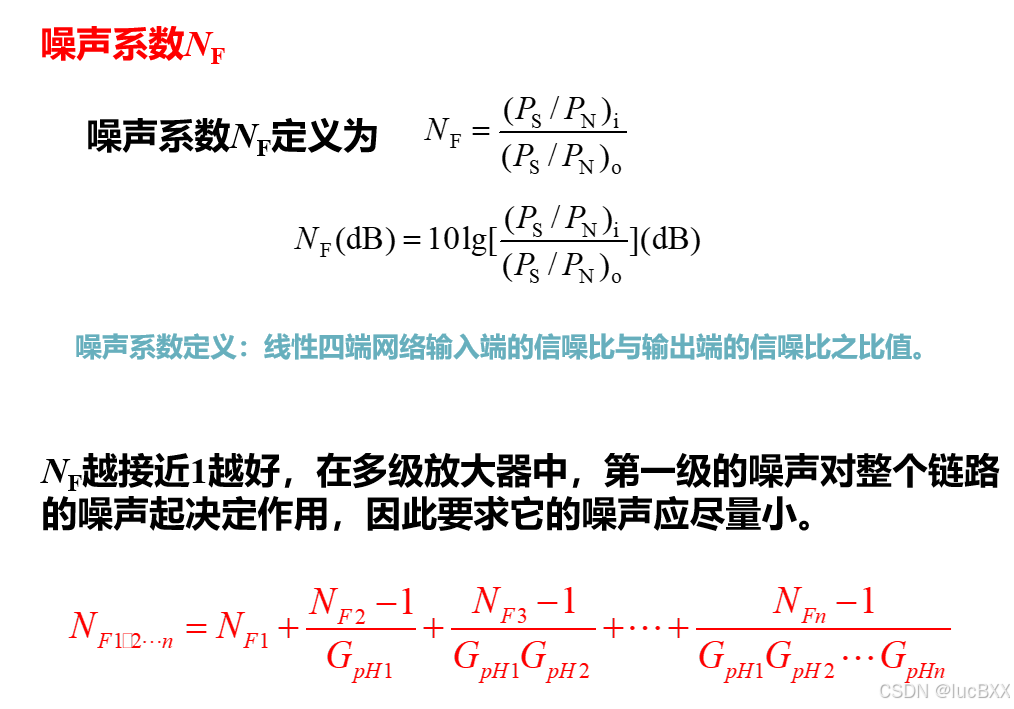

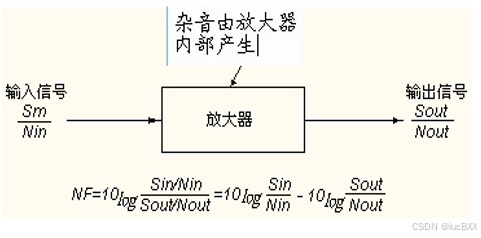

噪声系数

解释此处的参数（比较奇怪，将就着看）：
NF：噪声系数的倍数表示
GP：放大倍数的倍数表示

举一个例子

解释：
NF：噪声系数的分贝表示
F：噪声系数

NFp：前置放大器的噪声系数的分贝表示
Fp：前置放大器的噪声系数的倍数表示

NFr：接收机的噪声系数的分贝表示
Fr：接收机的噪声系数的倍数表示

Gp：放大器放大倍速的分贝表示
Ap：放大器放大倍速的倍数表示

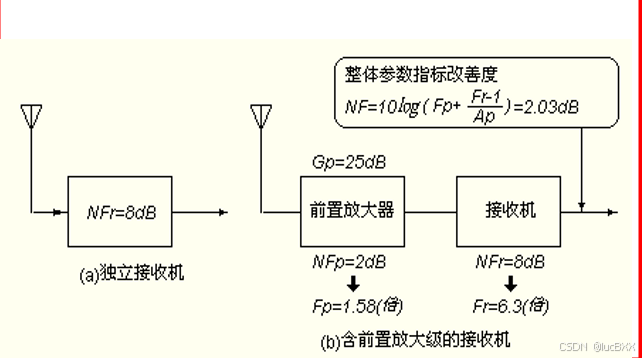

举一个具体的设计例子：

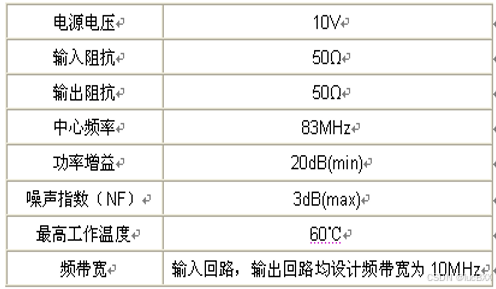

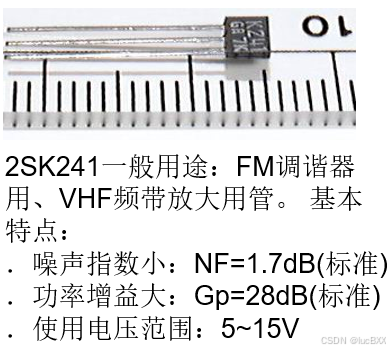

说明增益和噪声系数，元件手册已经给出，不需要我们去测量

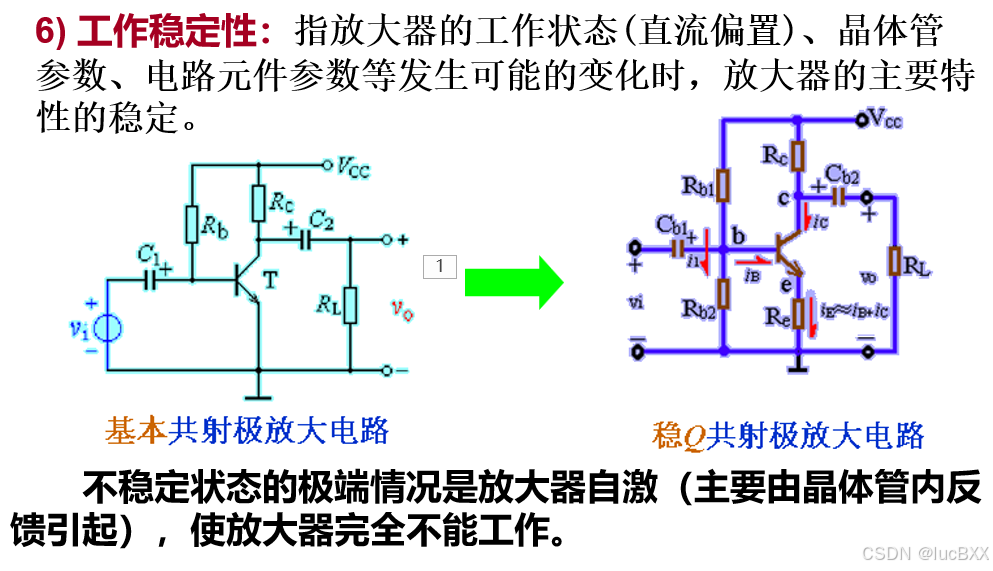

6.工作稳定性

综合1-6所述，我们要求：
在稳定工作条件下，满足频带要求，失真小，且具有尽可能大的增益

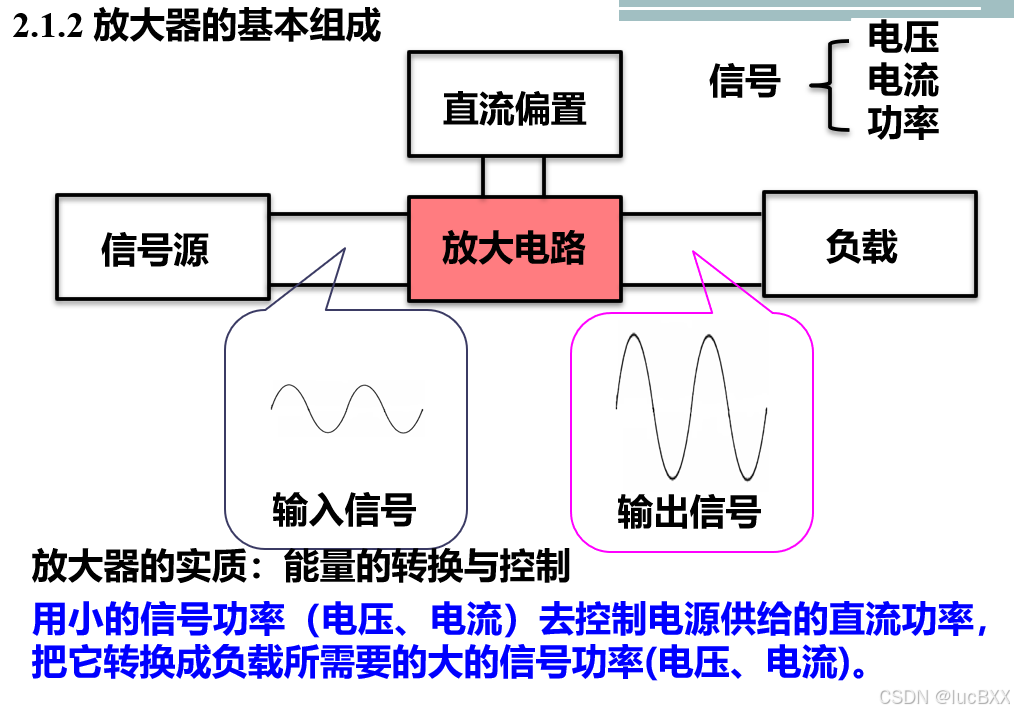

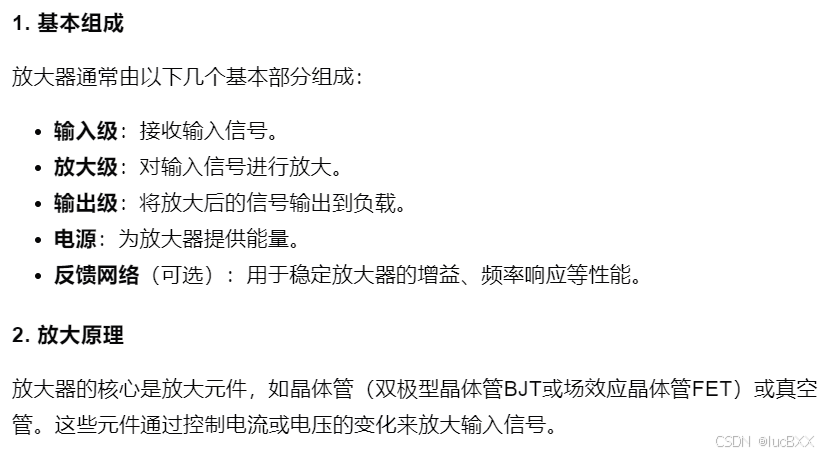

二、放大器的基本组成

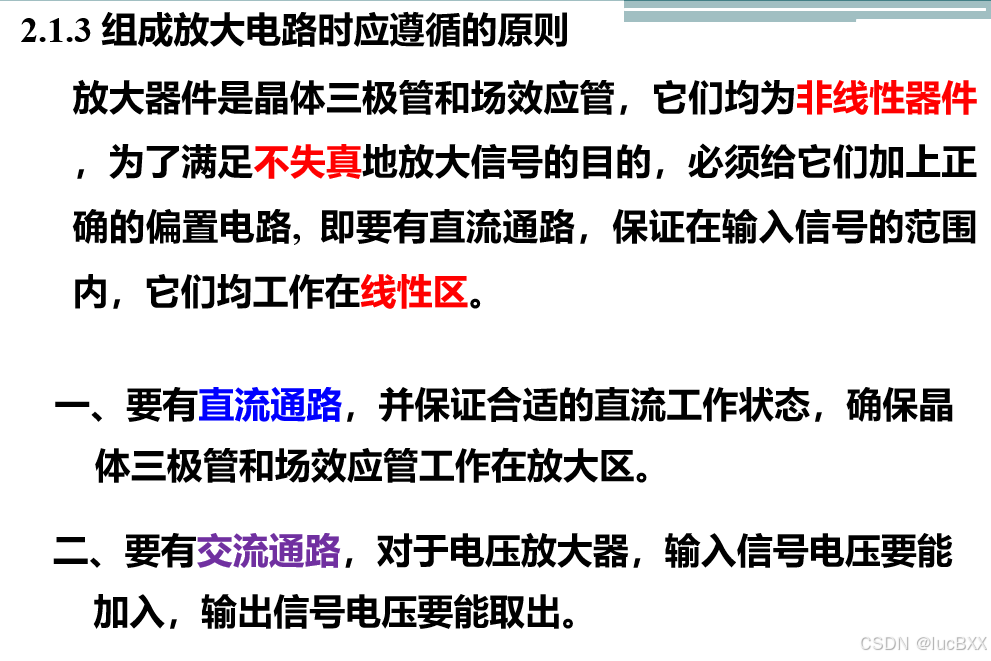

三、组成放大电路时应遵循的原则
