硬件设计器件选型之电阻/电容和电感

        在电子电路设计中,电阻、电容和电感作为三大基础被动元件,直接影响电路的性能、稳定性和成本。

电阻选型

  1. 阻值大小:满足设计需要。
  2. 阻值误差精度:常规电路±5%,精密电路(如传感器调理、DCDC)需1%或更高精度±0.1%~±0.5%。
  3. 额定功率和体积:实际使用功率建议不超过额定功率的 ‌70%‌,例如额定功率1W的电阻,实际设计功率不超过0.7W。优先选择常规功率的体积,具体参见下表1。
  4. 工作电压:一般按最高工作电压的 ‌75%‌ 降额使用1,例如最大电压200V的电阻,实际工作电压不超过150V。
  5. 温度影响:环境温度≤70°C‌:可按照额定功率使用。环境温度>70°C‌:需参考降额曲线降低功率使用。

    贴片电阻

  • 厚膜电阻‌:成本低,精度±5%,适用于消费电子常规电路(0402/0603封装)
  • 薄膜电阻‌:精度达±0.1%~±1%,高频性能优异,用于精密仪表和射频电路
序号

封装

额定功率 (W) @70°C

最大工作电压 (V)

温度降额要求

1

R0201

1/20

25

超70°C需降额

2R04021/1650
3

R0603

1/1050
4

R0805

1/8150
5

R1206

1/4200
6

R1210

1/3200

应用场景

  1. 上下拉电阻通过将不确定信号固定至高/低电平,避免数字门输入因悬空引发逻辑误判。
  2. I²C采用开漏结构,需外接上拉电阻(常用4.7kΩ)确保总线空闲时为高电平,避免高阻态干扰。
  3. RS-485总线非隔离收发器需外接上下拉电阻(A线上拉、B线下拉),维持总线静态差分电压,常用1kΩ~10kΩ45。
  4. 按键未按下时,上拉电阻保持输入高电平;按下时短路至地,MCU检测低电平变化。典型阻值:1kΩ~10kΩ,兼顾抗干扰与功耗。
  5. 高阻传感器输出信号需通过下拉电阻稳定低电平,或上拉电阻匹配后级输入阈值。
  6. MOSFET/三极管控制‌ 下拉电阻用于关断状态释放寄生电容电荷,防止误导通;上拉电阻增强驱动电流,加速导通。
  7. 抑制噪声干扰‌ 弱上拉(如100kΩ)降低高阻信号线对电磁干扰的敏感性。
  8. 高速信号线通过合适阻值减少反射,改善信号完整性。

序号

场景

典型阻值

关键作用

1

普通数字信号

1kΩ~10kΩ

平衡功耗与信号稳定性

2I2C总线

3kΩ~4.7kΩ

适配电压(3.3V选3kΩ,5V选4.7kΩ)

3

高速信号

100Ω~1kΩ

降低RC时间常数,减少波形畸变

4

强驱动场景

50Ω~470Ω

提升灌/拉电流能力

电容选型

常见电容种类;

  1. 陶瓷电容

‌介质材料‌:NPO(COG)、X7R、X5R、Y5V 等。 ‌

NPO(COG)‌:稳定性极佳,温度系数小(±30ppm/°C),适合高频、高精度电路。 ‌

X7R/X5R‌:中等容值,温度稳定性一般(X7R:±15%容差,-55°C~125°C;

X5R:±15%容差,-55°C~85°C)7。 ‌Y5V‌:容值大,但温度稳定性差(+22%/-82%容差),适合低成本、非关键电路。 ‌

封装‌:常见 0603、0805、1206 等,容值范围 0.22pF~100μF。 ‌

耐压‌:通常随封装增大而提高(如 0603 耐压 50V,1206 可达 200V)。 ‌

应用‌:滤波、去耦、高频电路(如射频模块)。

选型注意:

  1. 选用基本原则:低ESR和高的谐振频率,ESR越小越好。
  2. Q值:高Q值陶瓷电容慎选;只用在射频电路上。
  3. 封装:0603、0805优选、1206、1210慎选、1808以上禁选。
  4. 耐压:优选6.3V、10V、25V、50V、100V。
  5. 容量:优选10、22、33、47、68系列。
  6. 材料:优选NPO、X7R、X5R,其它禁选。

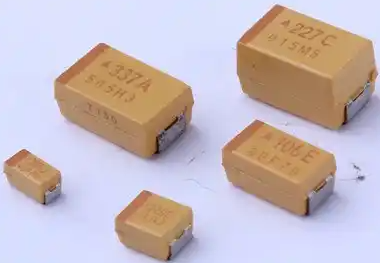

    2.钽电容

‌介质材料‌:钽氧化物。

‌特性‌:

体积小、容值高(μF级),ESR较低,但耐压有限,需注意极性。

温度稳定性优于铝电解电容,但成本较高。

‌封装与耐压‌:

‌A型(3216)‌:10V;‌B型(3528)‌:16V;‌C型(6032)‌:25V;‌D型(7343)‌:35V。

‌应用‌:电源稳压、低频滤波(如 DC-DC 模块)。

‌风险‌:过压或反接易失效甚至燃烧。

选型注意:

  1. 漏电流要求较高的场合,不选钽电解电容,需选用薄膜电容。
  2. 耐压:降额选用,禁止选用耐压超过35V以上的,3.3V系统取10V、5V系统取16V、12V系统取35V、
  3. 10V、16V、35V为优选,4V、6.3V、50V为禁用(用铝电解电容替代),电源输入级或低阻抗环境使用,推荐降额到0.3,电源输出级及一般应用环境推荐降额0.5。

‌   3. 薄膜电容

‌介质材料‌:聚酯(PET)、聚丙烯(PP)等。

‌特性‌:

高频特性好,耐压高(可达数千伏),寿命长,但体积较大。

精度较高(±1%~±10%),适合脉冲和交直流混合场景。

‌应用‌:电机驱动、电源 EMI 抑制、音频电路耦合。

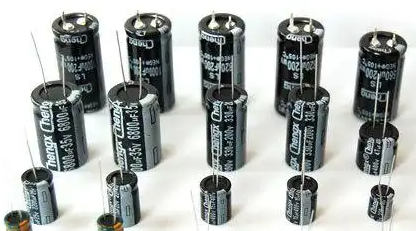

    4. 铝电解电容

‌介质材料‌:氧化铝。

‌特性‌:

容值大(μF~mF级),成本低,但 ESR 高、寿命较短且受温度影响大。

需注意极性,漏电流较大。

‌封装‌:插件式为主,贴片封装较少且体积较大(如 7343)。

‌应用‌:电源低频滤波、储能(如开关电源输出端)。

选型规则:

  1. 需快速充放电的场合禁用铝电解电容。
  2. 寿命:普通应用中选择标准型、寿命1000HR~3000HR(为价格考虑,慎选长寿命型),优选2000Hr。
  3. 耐压:降额使用,3.3V系统取10V、5V系统取10V、12V系统取25V、24V系统取50V;48V系统选100V,
  4. 在发热元件附件使用,慎选电解电容;
  5. 滤波电路,按(电路额定电压+噪声叠加后)的电压峰值*(1.2—1.5)选择电解电容耐压。
  6. 额定电压*1.3 作为电容器的浪涌电压,工作电压>160V时,额定工作电压+50V作为浪涌电压;
  7. 工作温度:铝电解电容必须选用工作温度为105度的。
  8. 容值:优选10、22、47系列;25V以下禁选224、105、475之类容值型号(用片状多层陶瓷电容或钽电解电容替代)。
  9. 极性:对于高压型铝电解电容保留400V。禁选无极性铝电解电容。
  10. 封装:优先选用贴片的铝电解电容。

序号

类型

容值范围

温度稳定性

耐压范围

体积

适用场景

1

陶瓷电容

0.22pF~100μF

高(NPO)

6.3V~2kV

高频、去耦、滤波

2

钽电容

0.1μF~1000μF

10V~35V

较小

电源稳压、低频滤波

3

薄膜电容

1nF~100μF

50V~3kV

较大

高压、脉冲电路

4

铝电解电容

1μF~1F

6.3V~500V

低频储能、电源滤波

 电感选型

关键参数:

电感值(L)

  • 由电路工作频率、储能需求及滤波效果决定。
  • 高频场景需选择电感值较小且自谐振频率(SRF)较高的器件

额定电流

  • 饱和电流(Isat)‌:电感磁芯饱和前的最大电流,需高于电路的峰值电流。
  • 温升电流(Irms)‌:电感长期工作允许的均方根电流,避免过热失效

直流电阻(DCR)

  • 直接影响功耗和效率,DCR越低损耗越小,但电感体积通常越大。
  • 高效能电源设计中需优先选择低DCR电感

自谐振频率(SRF)

  • 电感在高频下由感性转为容性的临界频率,需高于工作频率至少 ‌20%‌。
  • 射频电路中需关注SRF与Q值的匹配

电感种类:

序号

类型

特征

典型应用场景

1

‌绕线电感‌

容值范围广(μH~mH),耐电流强,体积较大

电源储能、大电流滤波

2

‌叠层电感‌

高频特性好,体积小,耐压低

射频模块、去耦电路

3

‌薄膜电感‌

超高频性能,精度高(±2%),成本高

射频前端、微波电路

4

共模电感

抑制共模噪声,磁路对称设计

电源EMI滤波、信号隔离

选型注意:

  1. 封装体积大小;
  2. 电感值所在工作频率;
  3. 开关频率下的电感值为实际需要的电感值;
  4. 线圈的直流阻抗(DCR)越小越好;
  5. 工作电流应降额至额定饱和电流的0.7倍以下,额定rms电流;
  6. 交流阻抗(ESR)越小越好;
  7. Q因子越大越好;
  8. 屏蔽类型:屏蔽式或非屏蔽式,优先选择屏蔽式。
  9. 工作频率和绕组电压不可降额;

电感选型需综合 ‌电路需求‌(频率、电流、功能)、 ‌参数匹配‌(L、Isat、DCR)及 ‌环境适应性‌(温度、EMI)三方面。高频场景优先考虑SRF和Q值,功率场景关注饱和电流与散热设计,工业应用需满足温度及可靠性标准。

除以上外还需尽量满足:

  1. 普遍性原则:所选的元器件要是被广泛使用验证过的,尽量少使用冷门、偏门芯片,减少开发风险。
  2. 高性价比原则:在功能、性能、使用率都相近的情况下,尽量选择价格比较好的元器件,降低成本。
  3. 采购方便原则:尽量选择容易买到、供货周期短的元器件。
  4. 持续发展原则: 尽量选择在可预见的时间内不会停产的元器件,禁止选用停产的器件,优选生命周期处于成长期、成熟期的器件。
  5. 可替代原则:尽量选择pin to pin兼容芯片品牌比较多的元器件。
  6. 向上兼容原则:尽量选择以前老产品用过的元器件。
  7. 资源节约原则:尽量用上元器件的全部功能和管脚。
  8. 降额设计原则:对于需要降额设计的部件,尽量进行降额选型。
  9. 便于生产原则:在满足产品功能和性能的条件下,元器件封装尽量选择表贴型,间距宽的型号,封装复杂度低的型号,降低生产难度,提高生产效率。
  10. 所选器件遵循公司的归一化原则,在不影响功能、可靠性的前提下,尽可能少选择物料的种类。
