VLAN与二层交换机的ensp详细配置

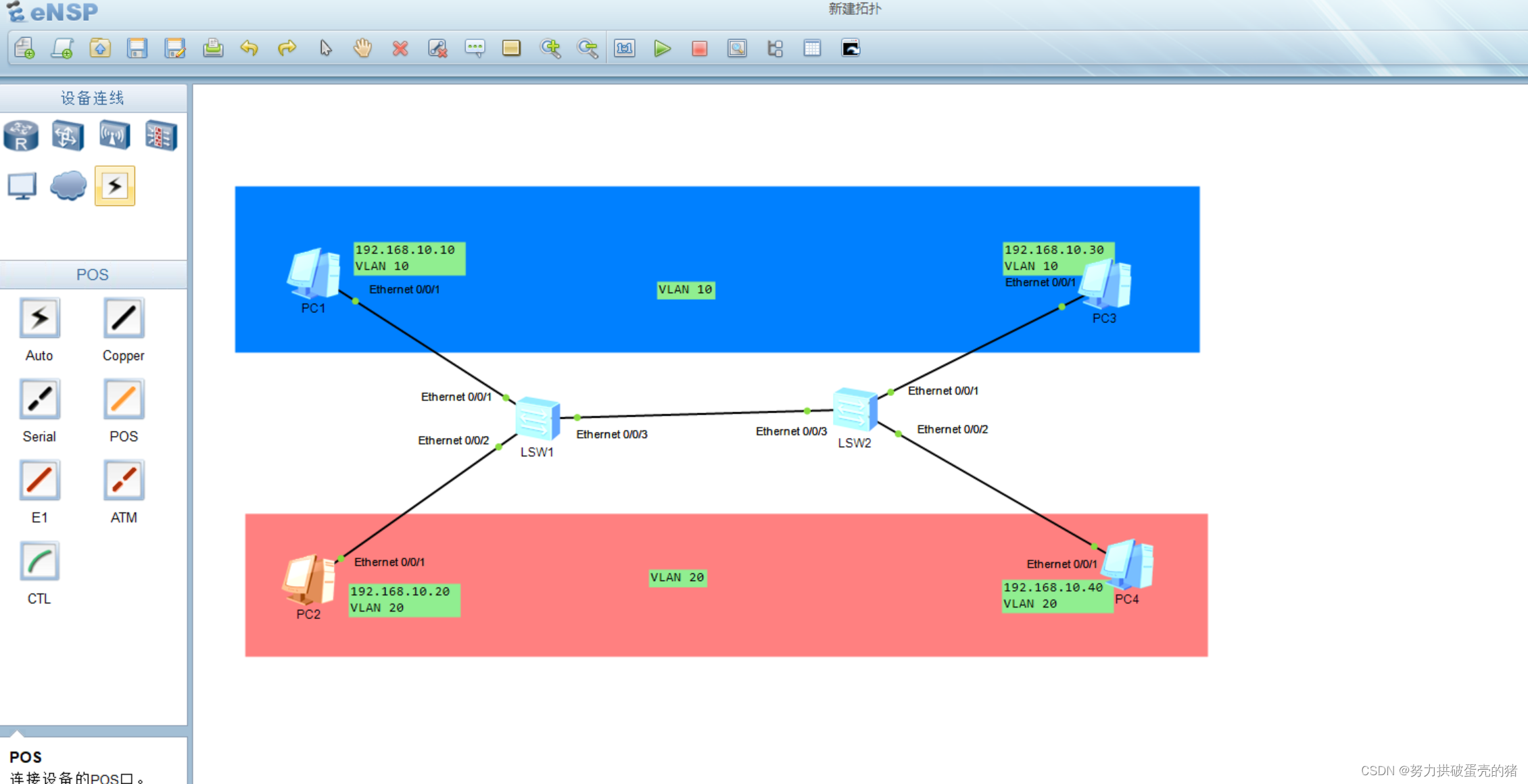

1.打开ensp，新建拓扑，将4台主机与两台二层交换机相连

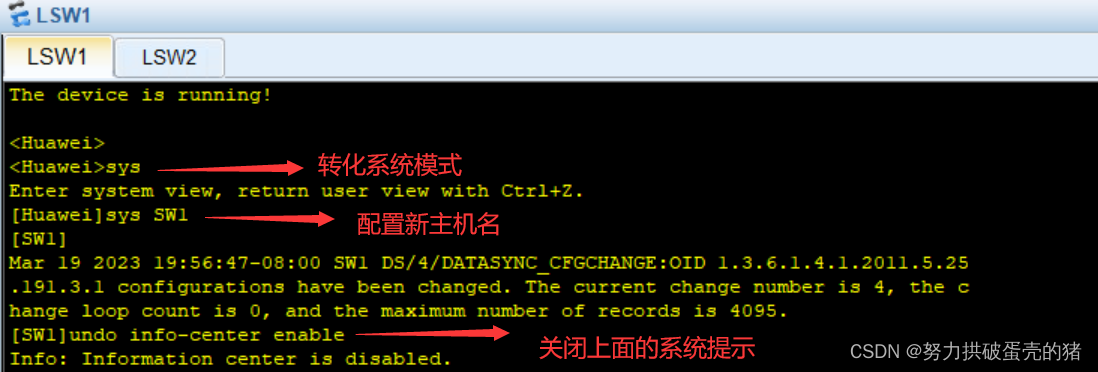

2.双击交换机进入系统编辑模式，先配置新的主机名

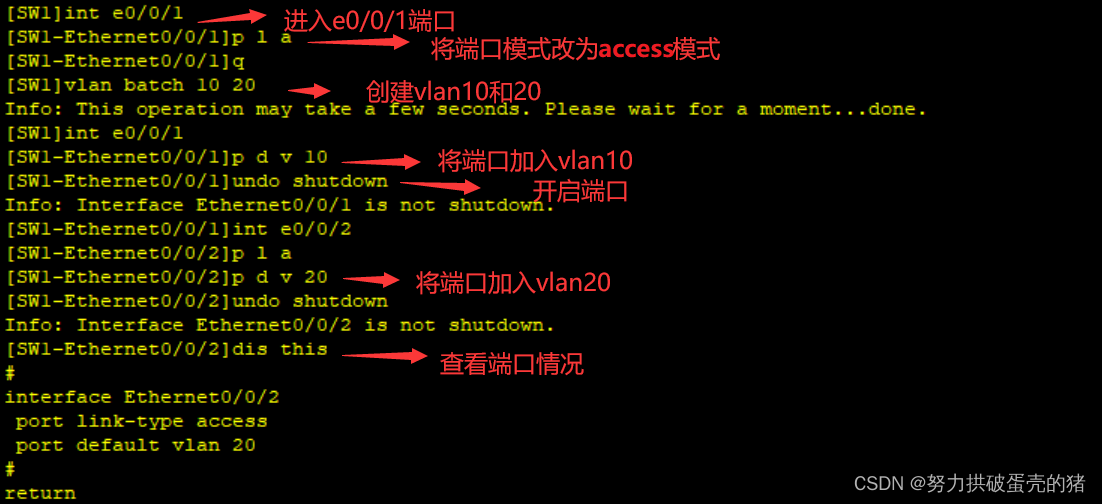

undo info-center enable        嫌系统提示麻烦的，此代码可是关闭提示3.创建vlan10和vlan20，将e0/0/1和e0/0/2端口模式改为access模式，e0/0/1端口加入vian10中，e0/0/2加入vlan20中

 port link-type access      将端口模式改为acess

port default vlan 10          将该端口加入到vlan10中

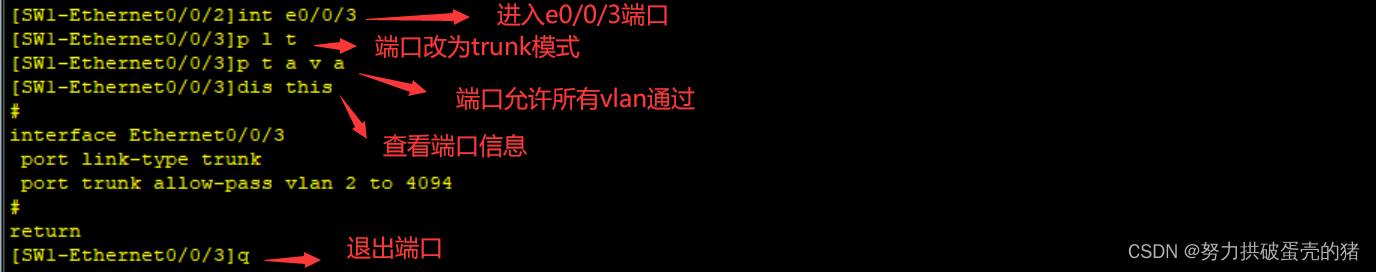

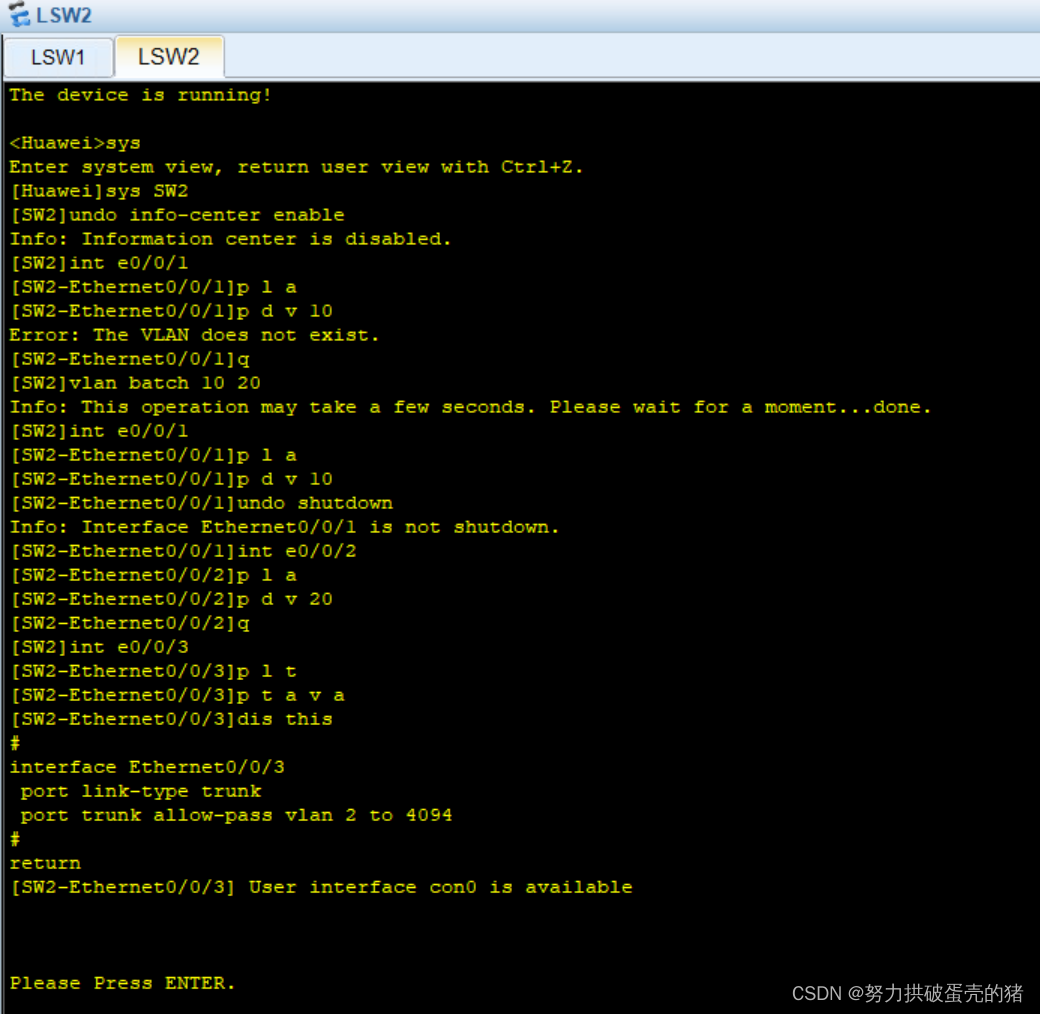

4.将e0/0/3端口改为trunk模式，并允许所有vlan通过5.LSW2交换机与LSW1交换机进行同样操作



6.进行主机配置，将ip地址输入，该地址为C类地址，掩码为/24，点击应用，后退出

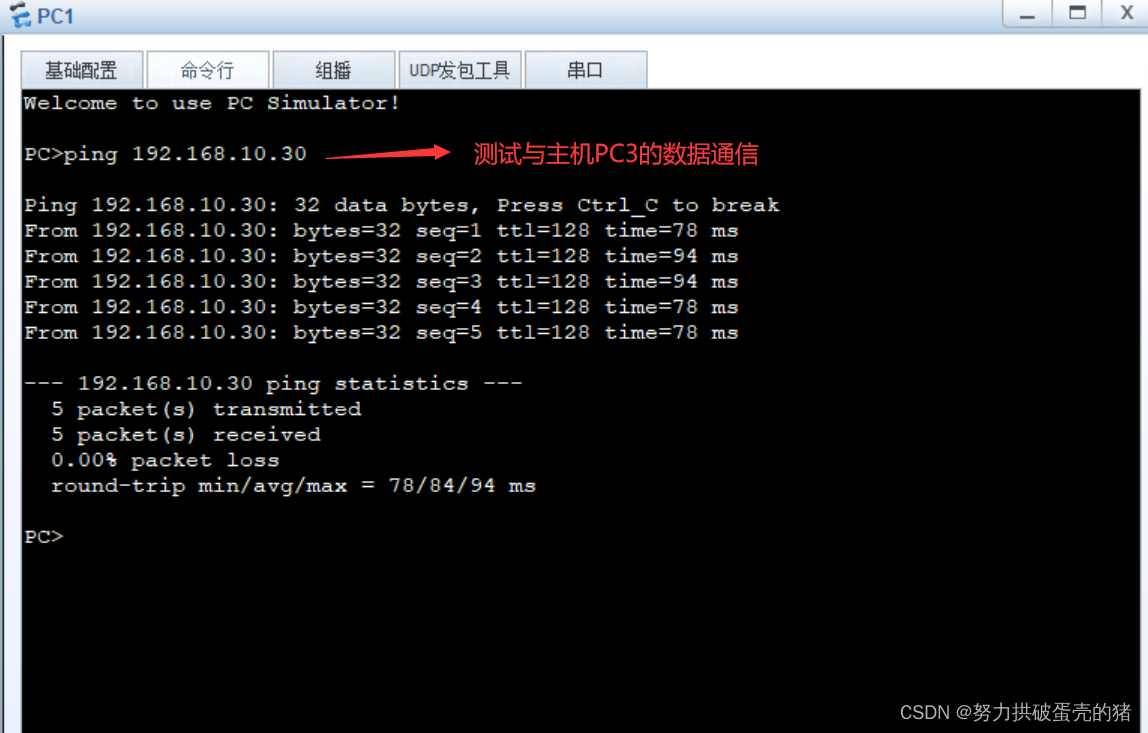

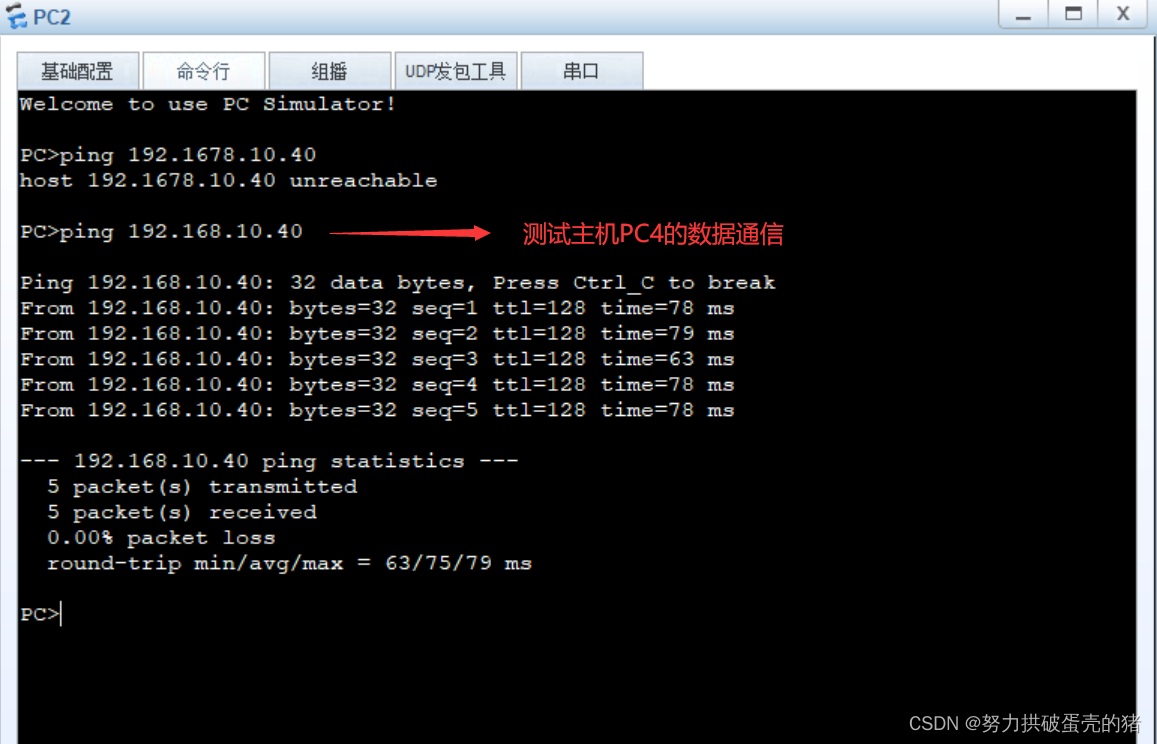

 7.进入主机的命令行界面测试数据通信状况

数据交流通常，该实验成功

总结：

接入链路（access）：交换机链接计算机/路由器的端口

中继链路(trunk)：交换机连接交换机的端口
