华为eNSP实验：二层交换机和三层交换机的区别

二层交换机和三层交换机的区别

二层交换机和三层交换机是网络设备中两种常见的交换技术，它们在工作层次、工作原理以及VLAN支持等方面存在区别。以下是具体分析：

1. 工作层次

   • 二层交换机：二层交换机工作于OSI模型的数据链路层，主要处理MAC地址。
   • 三层交换机：三层交换机工作于OSI模型的网络层，可以处理IP地址并执行路由功能。

2. 工作原理

   • 二层交换机：二层交换机根据MAC地址表进行数据帧的转发，不涉及路由算法。当一个数据包到达时，二层交换机会查找目标MAC地址并将其直接转发到相应的接口上。
   • 三层交换机：三层交换机通过学习网络中不同设备的MAC地址和IP地址来建立“MAC地址表”和“路由表”。它先检查目标MAC地址是否在MAC地址表中，如果在则直接转发；如果不在，则会根据目标IP地址查询路由表，找到最佳路径后将数据包转发到相应网络。

3. VLAN支持

   • 二层交换机：二层交换机能够实现VLAN划分，但只能允许同一VLAN内的设备通信。如果需要跨VLAN通信，必须借助三层交换机或路由器。
   • 三层交换机：三层交换机不仅支持VLAN，还能在不同VLAN之间进行路由，实现更复杂的网络拓扑结构。

4. 安全性

   • 二层交换机：二层交换机通常提供基本的访问控制列表（ACL）功能，用于限制某些端口的通信权限。
   • 三层交换机：三层交换机除了具备二层交换机的基本安全功能外，还拥有更高级的访问控制列表和防火墙功能，能够实现更细粒度的安全策略，如基于IP地址的过滤和限制。

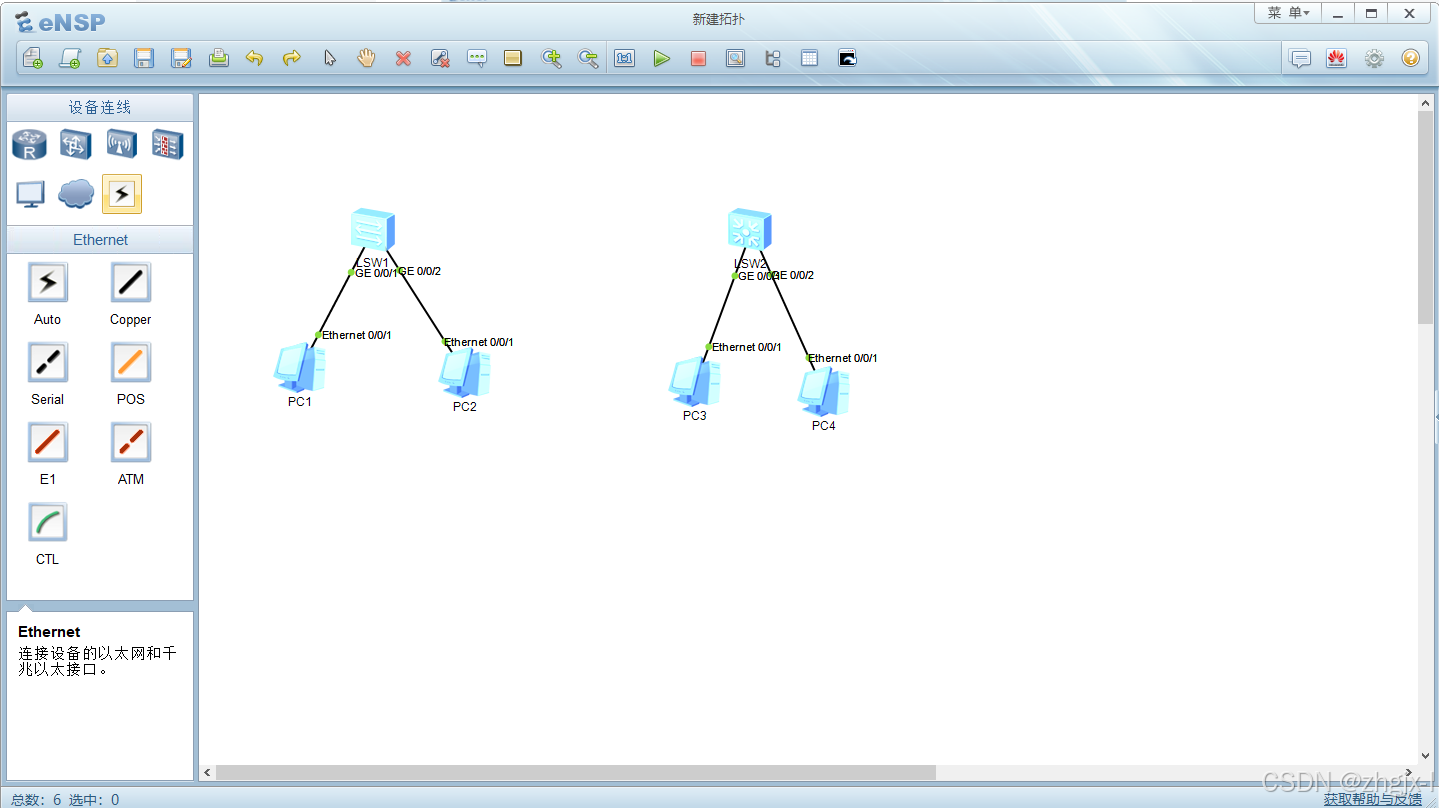

拓扑图如下：

PC1的IP地址配置：

PC2的IP地址配置：

PC3的IP地址配置：

PC4的IP地址配置：

PC1 ping PC2:

PC1 ping PC2 的数据抓包：

PC3 ping PC4:

PC3 ping PC4 的数据抓包：

总结：

总的来说，二层交换机适用于简单的局域网环境，主要用于连接同一广播域内的设备，而三层交换机适用于更复杂的网络环境，能够处理跨网段通信并提供高级的路由和安全功能。在选择使用哪种交换机时，应根据具体的网络需求和预算进行综合考虑。
