硬件电路(3)-PT100温度采集电路

一、概述

        PT100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工作原理：当PT100在0摄氏度的时候它的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。PT100温度和电阻的关系如下：R(PT100)=100R+0.3851T。通过三线制PT100的连接方式，实现了PT100的引线电阻补偿，与引线的材质长短粗细均无关；通过引入零点电阻实现了输出的零点温度补偿。三线制的PT100采用恒流驱动的方式，驱动电路比较复杂但是可靠可应用于复杂的工业环境中。

二、应用电路

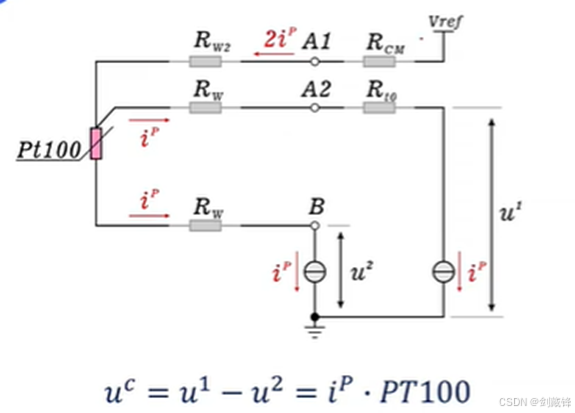

三线制是PT100常用的测试连接方式，有以下特点：

1、三线制测量是最为常用的方案，用最经济的引线数量获得较高的测量精度。

2、三线制一般只适合恒流驱动，当引线A2和B电阻完全相等时，输出电压差u1-u2完全不受引线电阻的影响，与引线的材质长短粗细均无关。

3、需要2个完全相等的恒流源，驱动电路比较复杂，精度要求较高;引线电阻也必须完全对称。
