一、基本背景

I²C（Inter-Integrated Circuit）是一种串行通信总线，由主控器与多个从设备通过两根双向信号线进行通信：

• SCL（Serial Clock Line）：时钟线
• SDA（Serial Data Line）：数据线

I²C支持多主机与多从机，其通信特点要求任一设备都可以主动控制总线电平。为实现这一功能，需要特定的电气设计：开漏输出（Open-Drain）+上拉电阻（Pull-Up Resistor）。

---

二、开漏输出（Open-Drain）工作原理

✅ 定义：

开漏输出是指输出端只能拉低电平，不能主动拉高电平，当设备输出逻辑高电平时，实际处于“高阻态”（Hi-Z），不输出任何电平。

✅ 优点：

• 允许多个设备同时连接同一条线，避免信号冲突。
• 通过“线与逻辑”实现多设备仲裁（多个设备同时传输数据时不会造成电平冲突）。

---

三、为什么需要上拉电阻

由于开漏输出不能主动拉高电平，当总线处于空闲状态或某设备输出逻辑高时，线路会处于高阻态。此时需要上拉电阻将电平拉高至Vcc，从而确保：

• 总线默认处于高电平（空闲状态）；
• 当无设备拉低时，信号能恢复高电平；
• 保证逻辑“1”的正常识别。

---

四、综合机制：I²C总线的电平变化

状态	SDA/SCL输出配置	电平状态
空闲	所有设备高阻	上拉电阻拉高为高电平
数据传输中0	某设备输出低电平	被拉低为低电平
数据传输中1	所有设备高阻	上拉电阻拉高为高电平

---

五、为什么不能使用推挽输出

推挽输出意味着设备可以主动拉高或拉低电平，但在I²C多主/多从环境中：

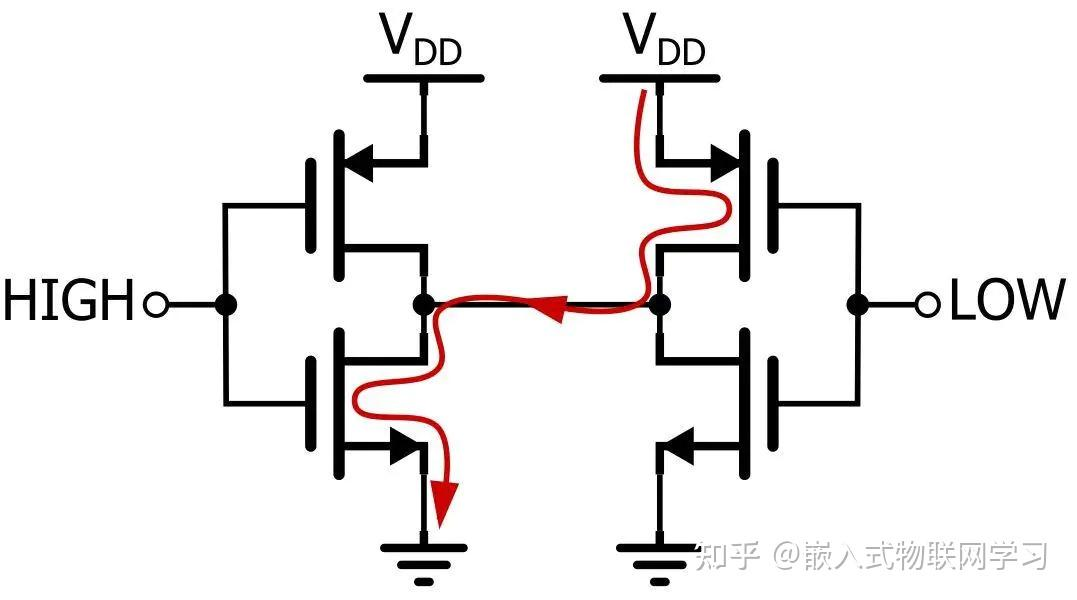

• 如果一个设备输出高电平（Vcc），另一个同时输出低电平（GND），会短路烧毁器件；
• 推挽无法实现安全的总线共享，不支持“线与逻辑”。

总结就是防止短路: 在一些情况下(比如总线), 多个GPIO口可能会连接在同一根线上, 存在某个GPIO输出高电平, 另一个GPIO输出低电平的情况. 如果使用推挽输出, 你会发现这个GPIO的VCC和另一个GPIO的GND接在了一起, 也就是短路了(凉凉了). 如果换成开漏输出呢? VCC和GND多了个电阻, 这样电路就是安全的.所以总线一般会使用开漏输出.

---

六、上拉电阻阻值选择建议

选择上拉电阻时需考虑通信速度、电容负载等：

• 常见值：4.7kΩ（标准模式100kbps），2.2kΩ或更低（高速模式400kbps以上）
• 过大：上升沿太慢，影响通信速率；
• 过小：功耗大，输出驱动负担重。

推荐经验公式：

R_pullup ≤ (Vcc - V_OL) / I_OL

其中：

• Vcc：供电电压
• V_OL：低电平最大容许值
• I_OL：允许的下拉电流（设备手册中给出）

---

七、总结

配置项	作用与意义
开漏输出	允许多个设备控制总线而无电平冲突，实现总线仲裁
上拉电阻	提供高电平、确保信号恢复、防止悬空
禁用推挽	避免同时输出高低电平造成短路

I²C的这一设计使其在复杂、多设备通信场景中具备更高的稳定性和可靠性。
