[ LVGL ] 入门

一、简介定位
二、运转机制
三、关键概念
四、事件系统
五、部件与状态
- （一）部件（Part）
- （二）状态（State）
六、样式
七、主题
八、MicroPython 支持
九、总结

一、简介定位

LVGL（Light and Versatile Graphics Library，轻量多功能图形库）是一个专为资源受限的嵌入式设备打造的开源 GUI 框架，像 STM32、RTOS、裸机系统都能用。它能帮你 快速搭建像手机 App 那样的漂亮界面，但内存占用却非常小，适合用在小 MCU 上。按钮、滑块、动画、触摸响应这些功能，LVGL 都已经帮你封装好了 —— 就像你在做一个嵌入式 App，而不是一块板子上的界面。

二、运转机制

（一）引擎架构

要让 LVGL 跑起来，本质上只靠三样东西：输入、输出、时间。你把这三样供上，剩下的事它全包 —— 包括界面构建、事件响应、动画刷新，全流程自动完成。

具体来看，这三样分别对应：

输入接口（Input）： 接收用户操作（触摸、按键），就像用户在说话，LVGL 靠它来听懂。
显示驱动（Display）： 把界面内容画到实际的 LCD 上，LVGL 像设计师出图纸，驱动像粉刷匠照图刷墙，而你（开发者）是施工队长，负责搭接口、发指令，让图纸变成现实。
时间驱动（Tick）： 通过定时调用 lv_timer_handler() 提供时钟节拍，相当于给系统上发条，不上发条，动画和事件就不会动。

此外还有两个内部模块也很关键：

控件树（Widget Tree）： 界面控件按父子结构组织，像套娃一样层层嵌套，逻辑清晰，便于管理。
事件与动画系统： 操作触发事件、控件响应动作，动画播放平滑流畅，交互体验全由 LVGL 接手处理。

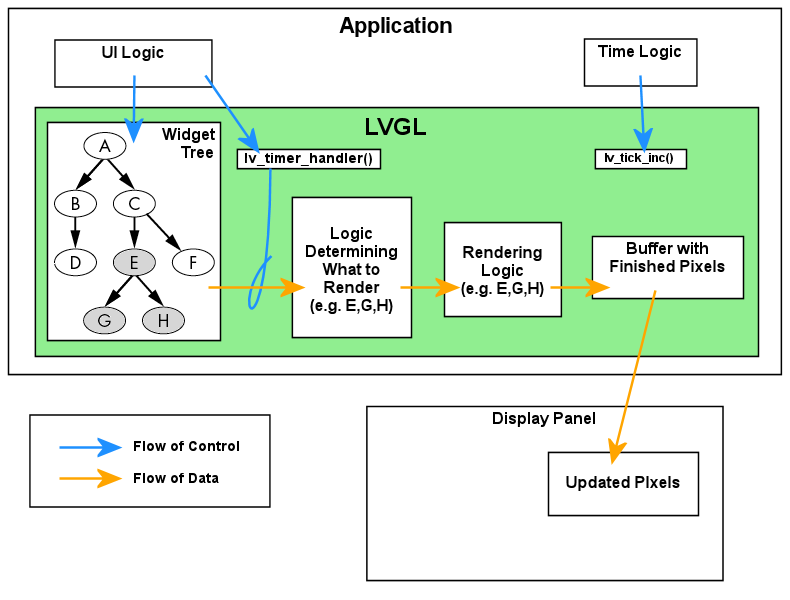

你喂它输入、输出、时间，它就能全自动完成响应用户 → 更新控件 → 显示界面这一整套链路。简单来说：输入进来 → LVGL 处理 → 显示出来，以下是该流程的示意图：

Alt
那么问题来了 —— 你喂给 LVGL 的时间到底是干什么用的？其实，每次界面要动起来、动画要刷新、控件要响应事件，背后都是靠你定时调用的那个函数：lv_timer_handler()。它就像 LVGL 的主心跳，每调一次，系统就动一下，把界面该处理的事都安排一遍。

（二）循环剖析

在 LVGL 里，有一个核心函数叫 lv_timer_handler()，你需要定时调用它，比如每 5 毫秒跑一次。可以把它看作是 LVGL 的心跳或大脑主循环，每调用一次，LVGL 就完成一轮处理流程。

那么这一轮都干了什么？大致包括这些：

读取输入设备： 看看用户有没有点触摸屏、按了按键；
刷新显示内容： 如果有控件变了，或者该重画了，它就会触发重绘；
处理动画效果： 比如按钮弹一下、滑块滑动等；
触发事件回调： 如果某个控件注册了点击之类的事件，就会在这里被触发；
执行用户定时器： 你自己加的 lv_timer_t 类型的定时器，也会在这一步统一调度。

lv_timer_handler() 是 LVGL 运转的中枢，你 定时调它，LVGL 就能自动响应输入、刷新控件、播放动画、执行定时任务。你只要提供输入、输出、时间，设计好界面，剩下的活它全能安排。

通俗点说，你一喊开始下一轮，LVGL 就立刻检查一下有没有人敲门（输入）、该不该刷墙（显示）、是不是有人预约了任务（定时器），然后自己把事情干完。

（三）开发范式

开发者如何真正让 LVGL 跑起来？其实流程非常清晰，只需掌握三个核心步骤：

初始化： 先初始化 LVGL 本身，并接好输入设备、显示驱动、定时器等接口；
构建界面： 使用 LVGL 提供的控件系统搭建 UI 界面，比如按钮、标签、图标等；
注册事件回调： 为控件绑定事件回调，例如按钮点击后要执行什么功能；

其余流程（包括界面重绘、动画播放、事件分发、控件管理等）都由 LVGL 内部自动完成。你只需专注于控件的创建与逻辑设计，事件调度、绘制更新、动画执行等细节将由 LVGL 自动管理。但请注意，控件对象的销毁仍需开发者显式处理，除非使用自动屏幕切换机制。

总之，你搭好舞台，演员安排好，灯光和时间也交代清楚，然后就让 LVGL 自己演出就行了。

三、关键概念

（一）显示设备和显示对象

你看到的显示设备与你操作的显示对象

概念	解释
显示器（Display Panel）	这是实际的屏幕硬件，也就是你用来“看”界面的那个物理设备，比如 LCD、OLED 屏。
显示对象（`lv_display_t`）	这是 LVGL 内部在内存中创建的一个结构体对象，用来管理和控制显示器，比如负责把图像“画”到屏幕上。
屏幕（Screen）	是一个没有父级的根 Widget，代表一整套用户界面。它附加在某个显示对象上，用于展示你设计的各种控件。

🔎 提示： 当你第一次创建一个 lv_display 显示对象时，它会自动成为默认显示。之后很多 LVGL 的函数（比如设置哪个屏幕当前显示）会自动使用这个默认显示对象，不需要你手动指定。这让开发流程更简洁，尤其是大多数项目只用一个屏幕时。

（二）控件（Widget）

Widget 是 LVGL 中的核心概念，它们是构建 UI 的基本单元，也是用户可以交互的图形控件。例如按钮、标签、滑块、图表等，都是用 lv_obj_t* 表示。

示例：创建滑块控件示例

lv_obj_t * slider1 = lv_slider_create(lv_screen_active());
// 设置滑块控件属性：
lv_obj_set_x(slider1, 30);
lv_obj_set_size(slider1, 200, 50);
lv_slider_set_value(slider1, 70, LV_ANIM_ON);

示例：删除滑块

lv_obj_delete(slider1);

（三）控件组织结构

Widget 可以相互嵌套使用。

每个 Widget 都有一个父对象。

父子 Widget 之间具有关联关系：

子控件位置相对于父控件；
删除父控件将级联销毁其所有子控件；
超出父控件区域的内容将被裁剪隐藏。

示例：创建标签控件并加载为屏幕

// 创建一个屏幕对象
lv_obj_t * screen = lv_obj_create(NULL);
// 在屏幕上创建标签
lv_obj_t * label = lv_label_create(screen);
lv_label_set_text(label, "Hello, LVGL!");
// 将该屏幕设为当前活动屏幕
lv_screen_load(screen);

（四）屏幕切换与管理

使用以下函数可切换当前显示的活动屏幕：

lv_screen_load(new_screen);

如果你希望在切换屏幕时自动删除旧的屏幕和其子控件，可使用带动画的方式并设置自动删除参数：

// 自动删除旧屏幕
lv_screen_load_anim(new_screen, ..., true);

支持多个屏幕缓存在内存中，便于快速切换或缓存复杂界面，提升性能。

四、事件系统

LVGL 支持将事件回调函数绑定到控件上，响应用户交互：

void my_btn_event_cb(lv_event_t * e)
{
    printf("Button clicked\n");
}

lv_obj_add_event_cb(btn, my_btn_event_cb, LV_EVENT_CLICKED, NULL);

常见事件类型包括：

LV_EVENT_PRESSED
LV_EVENT_RELEASED
LV_EVENT_CLICKED
LV_EVENT_ALL（监听全部事件，便于调试）

五、部件与状态

（一）部件（Part）

控件通常是由多个部件组成的，例如滑块控件包含：

主体：LV_PART_MAIN
指示条：LV_PART_INDICATOR
按钮：LV_PART_KNOB

你可为每个部件设置独立样式，实现细粒度美化。

（二）状态（State）

控件可处于一种或多种状态的组合中，常见状态如下：

状态宏	描述
`LV_STATE_DEFAULT`	默认状态
`LV_STATE_CHECKED`	被选中
`LV_STATE_FOCUSED`	获取焦点
`LV_STATE_PRESSED`	正在按压
`LV_STATE_DISABLED`	已被禁用

示例：检查与设置状态

// 检查是否处于某状态
bool is_focused = lv_obj_has_state(widget, LV_STATE_FOCUSED);
// 添加状态
lv_obj_add_state(widget, LV_STATE_CHECKED);
// 移除状态
lv_obj_remove_state(widget, LV_STATE_PRESSED);

六、样式

LVGL 样式（lv_style_t）定义控件视觉外观：背景色、边框、字体、透明度等。

完整设置流程

// 声明一个静态的样式对象style，用于配置UI组件的主体样式
static lv_style_t style;

// 初始化样式对象style，确保样式结构体处于可用状态
lv_style_init(&style);

// 设置style的背景颜色为十六进制值0x2080bb所代表的蓝色
lv_style_set_bg_color(&style, lv_color_hex(0x2080bb));

// 将配置好的style样式应用到指定的widget组件的主体部分（LV_PART_MAIN）
lv_obj_add_style(widget, &style, LV_PART_MAIN);

快捷设置单一属性

lv_obj_set_style_bg_color(obj, lv_color_hex(0xff0000), LV_PART_INDICATOR);

样式继承机制： 属性缺省时，控件会向父控件查找继承。

七、主题

LVGL 支持主题机制：为所有控件预设统一样式。

主题配置通过 lv_conf.h 编译配置文件控制，便于整体风格统一与自定义美化。

八、MicroPython 支持

LVGL 提供完整的 MicroPython 绑定，适用于快速原型设计和高效迭代开发。

示例：创建按钮和标签

import display_driver
import lvgl as lv

scr = lv.obj()
btn = lv.button(scr)
btn.align(lv.ALIGN.CENTER, 0, 0)
label = lv.label(btn)
label.set_text("Hello World!")
lv.screen_load(scr)
