使用AD将Gerbera文件转化为PCB文件的那些事

说明：本人使用AD18.0.11版本的软件，作为参考提供。
场景1：某客户传来一个压缩文件，领导要求是提供DWG/DXF文件，需要使用。

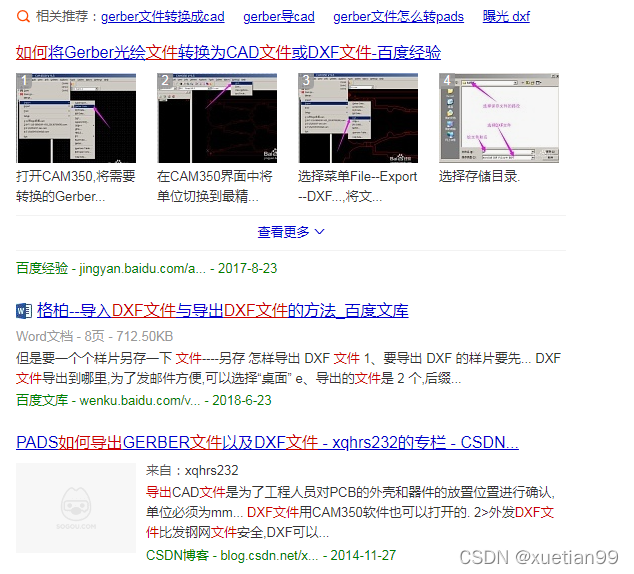

对于本人来说，别人设计的PCB，总是充满好奇。带着这种好奇，解压了这个文件夹，发现里边是Gerbera文件。第一次接触到使用Gerbera文件导出DWG文件，所以只能打开了浏览器，问问度娘咯。结果是这样的！如下图。

是这样的！

唯一有用的信息是使用CAM350软件，对本人来说，没有接触过这个软件，这只能是一个备用方案。
思来想去，经常用到的是PCB导出DWG文件，那我可不可以把Gerbera文件转化为PCB文件呢？有了这个想法，当然是继续问问度娘咯。当然这次的结果就好多了。有一大堆的方法，这里就不啰嗦了，有兴趣可以自己百度哦。看过了百度的方法，一顿XXXXXX操作过后，终于成功的搞定了。以下是本人的操作过程。仅供参考。

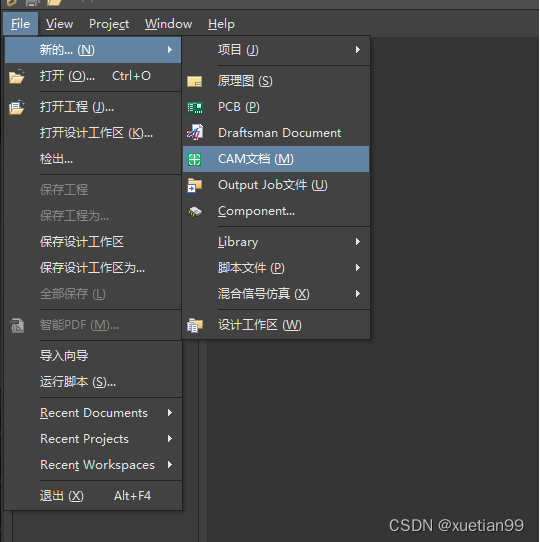

1、打开AD18，新建CAM文档。

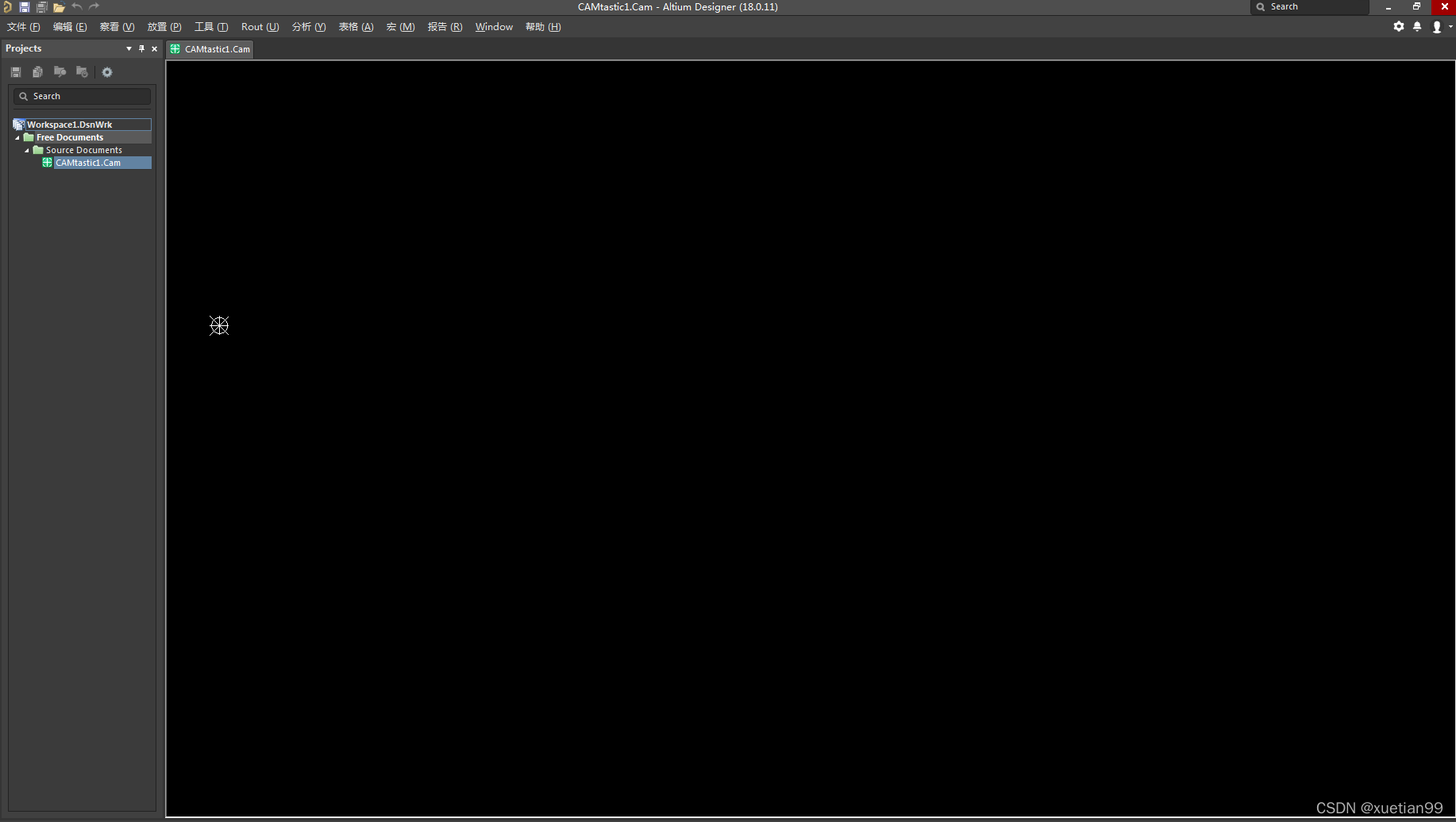

新建的cam文件就是这样咯。

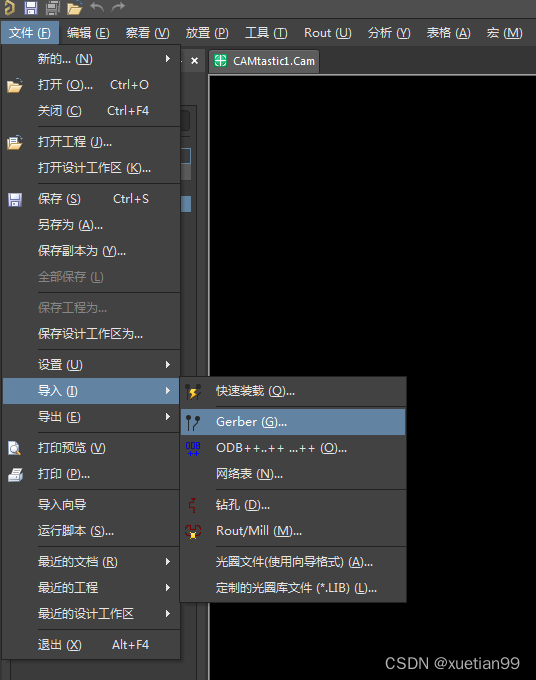

2、文件，导入， gerber，全选， 打开 。

这就是导入OK的gerbera文件咯。
接下来就是给这个CAM文件添加钻孔和网络了。

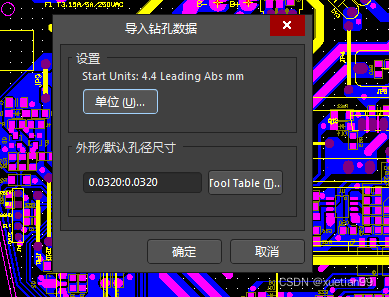

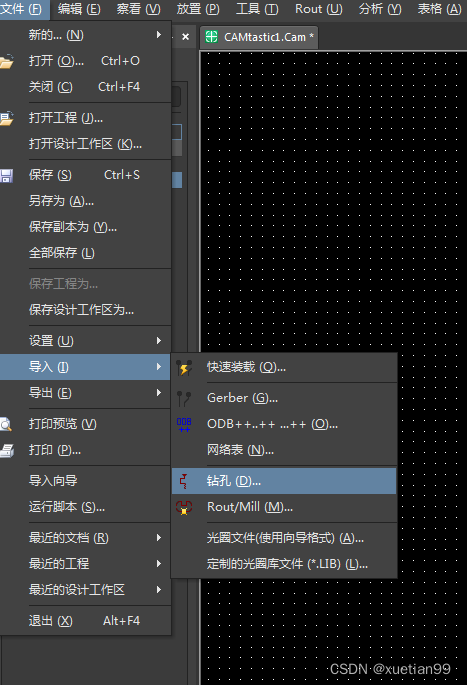

3、文件，导入，钻孔（dill），确定。

接着添加网络。

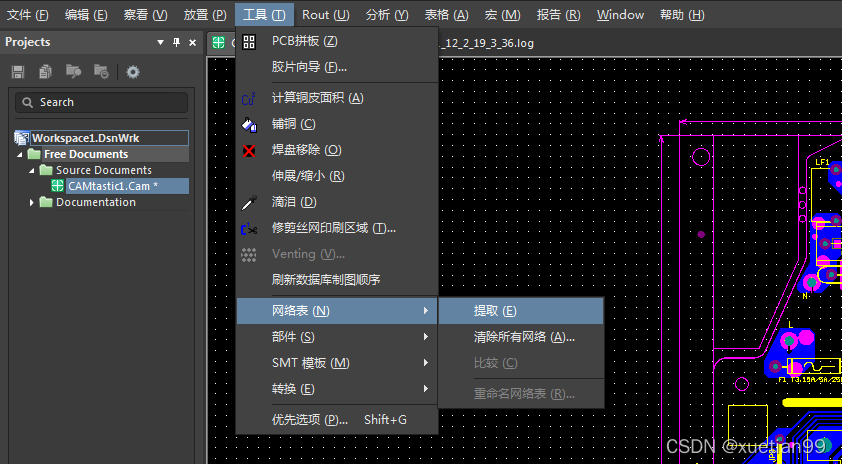

4、工具，网络表，提取 。等待几秒钟就OK了。

添加ok网络之后，就可以导出PCB了。

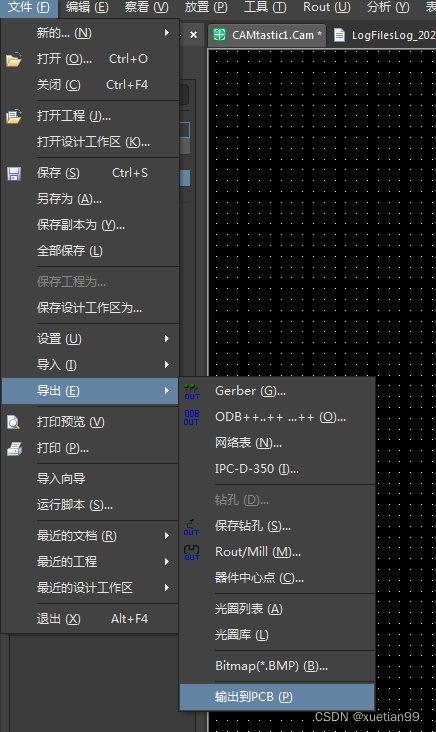

5、文件，导出，输出到pcb。

结果如图所示。

场景2：还是某客户提供的资料。同样的输出要求，当然，有了第一次，这次就信心十足咯。结果，，，，，，，当然是悲剧咯。真实情况请看下文。

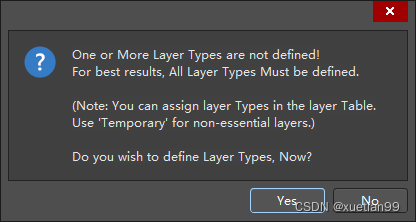

还是按照前面的步骤，进行的了提取网络是时，软件给我报了一个错误。有会的大佬可以告诉我这是什么意思？（本人英语一窍不通）。

重点来了！！！！
经过一番折腾，发现原来是层顺序需要重新设置。具体操作如下：

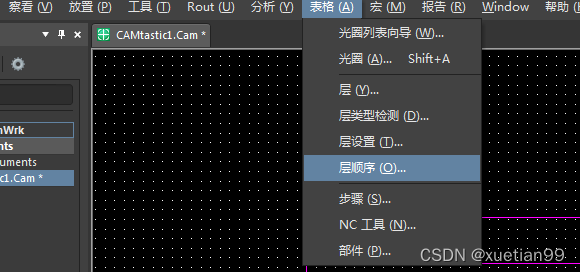

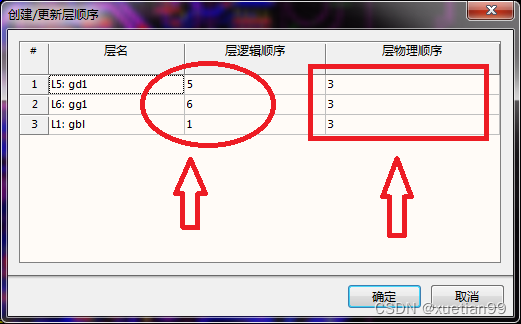

1、表格，层顺序，设置层顺序。记住，这里一定需要对物理层的顺序进行设置，然后才能正常操作。


根据实际情况，对层顺序进行设置，然后确定。

然后就可以正常提取网络，导出PCB咯。
