10kV高压开关柜在线测温技术的基本内容与特点

一般情况下，10kV高压开关柜的柜体是全封闭式，其柜内所含有的空间范围很小，柜中包含较多的设备，造成电气设备之间的安全距离很短，这在一定程度上导致测温工作难度明显增加。传统测温技术（温度传感器传送被监测点温度时，将自身编号ID也进行传输，当传输到计算器时，则会自动显示各监测点温度）大多存在或多或少的问题，如果使用传统测温技术对10kV高压开关进行测温操作，一般不能达到良好的效果。因此，研究新型在线测温系统是很有必要的。

1.1原理

10kV高压开关柜在线测温技术的工作原理为：采集器通过利用天线对SAW（表面声波）传感器传输无线电磁波信号，该传感器收到电池波信号后，叉指换能器（广泛应用的有效瑞利表面波换能器）就会引发声表面波，使得声表面波能顺着电压基材表面传递到反射区，再传递回叉指换能器，让叉指换能器利用天线，对采集器发射反向电磁波，采集器进行接收即可[1]。

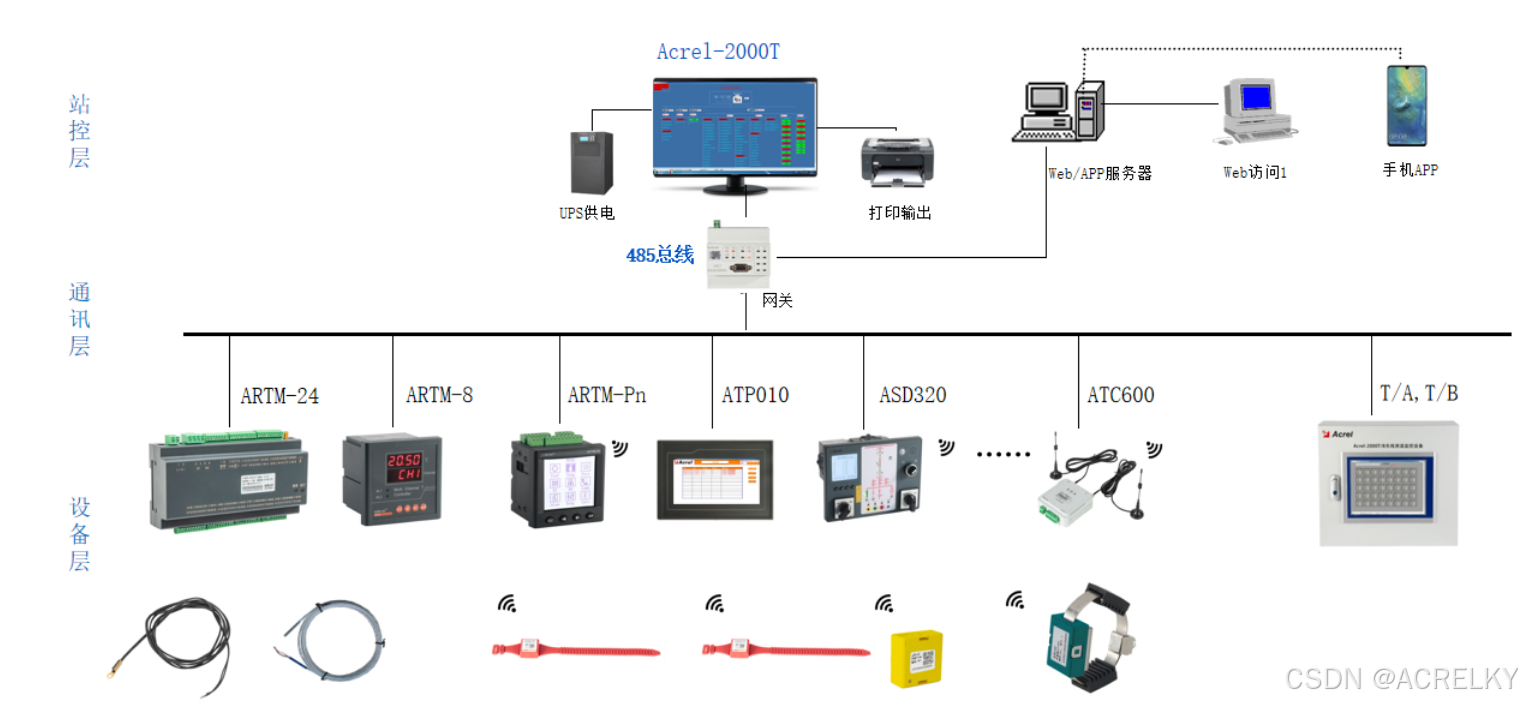

1.2构成系统

1.2.1站控层

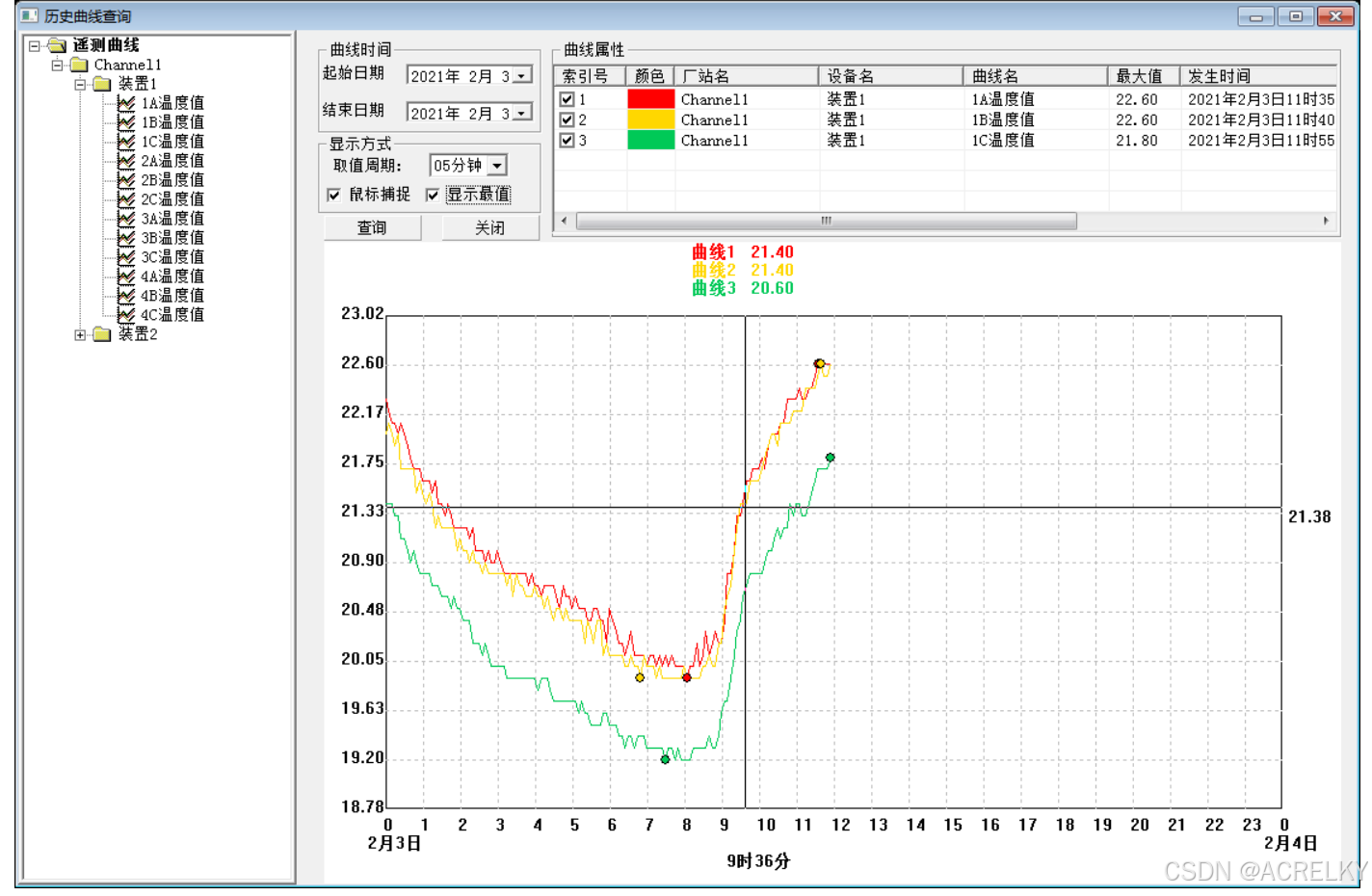

站控层主要是由SCADA（监控与数据采集技术）系统和站内监控磁通共同构成，主要功能表现在：实现站内能进行实时监测，同时远程高压开关柜能被应用，使其得到好的使用效果。

1.2.2间隔层

间隔层是测温系统重要的集中服务器。一般情况下，各站内往往都会设置一台集中服务器，充分利用RS485总线的重要方法，将各高压开关柜的温度采集器紧密的联系在一起，同时整理并对站内开关柜所有温度信息进行分类，并在间隔层需要提供以103/104为标准的通信规章制度，使得各站控层间能有效完成沟通交流。其次，集中服务器应该及时提供24V的输出电源（利用散热片，用DC-DC转换器），便于采集器能长期正常工作。

1.2.3过程层

过程层主要是由传感器和天线构成。传感器需要在高压待测温点下能进行安装，比如接头开关、进线母线接点和电缆出线接点等方面。

1.3 10kV高压开关柜在线测温技术的特征分析

1.3.1 10kV高压开关柜在线测温技术的优缺点

随着我国科学技术的不断发展，10kV高压输电系统中，较为常见的主要有XGN开关柜和KYN开关柜两种类型，其组成部分主要包括隔离开关、电缆接点以及断路装置等内容。但是如果长期放置开关柜，在开关柜内易产生一些杂物，如灰尘，其自身较为微小、不可避免，这些较小的灰尘和杂物会直接影响开关柜内部结构，导致其设备不能正常工作。因此，清洁这些电气设备内部也逐渐成为重要的问题。除此之外，柜内清洁不仅是是重要问题，合理控制开关柜内部湿度也是重要问题。湿度如果过大，柜内潮气也会较为严重，这样也会导致高压开关柜不能正常进行工作。一般来说，在XGN开关柜中，在导电的位置需要做相应的绝缘热缩处理。简单说，在XGN开关柜中，需要采用绝缘层覆盖住整个需要进行测温的重要部分，在这种前提条件下，相关的检测人员不能在开关柜外对设备内部展开测温工作，这样无法及时了解开关柜实际内部情况。因此，在恶劣环境的影响下，要想充分发挥在线测温技术的实际应用，要有效提升其抗干扰能力，同时提升其负荷能力，保障测温数据的真实与完整。

1.3.2开关柜内部原有电气元件注意要点

10kV高压开关柜的内部较为复杂，进而需要大量的电气元件量，并且不同电气元件具有自身工作原理和注意事项。但是运行这些电气设备需要从实际情况出发，不同电气设备的运行状态和运行程序存在较为显著的差异，相关工作人员应该选择较为实用的方法合理使用高压开关柜。因此，基于这种情况，要想确保相应的测温工作能顺利正常的运行，在实际安装工作中，一些相应的注意事项需要特别注意。比如工作人员在安装开关柜时，安装开关柜电气设备自身元件要特别注意，防止在安装过程时损坏部分元件，只有这样做，才能确保其能正常运行，同时还能充分发挥自身性能，只有在安装过程中注意点滴小事，才能让高压开关柜发挥自身性能[2]。

2 10kV高压开关柜在线测温技术的现状分析

2.1红外测温法

红外测温法原理：详细测量检测系统，其是在非直接接触测量方法中较为典型方法。目前红外测温仪使用较为方便，大多数同时还具备扩展功能，如自主进行拍照和自动寻找温度点等功能，在现代化电力行业中得到较为广泛的应用。但对10kV开关柜来说，受到开关柜内部元件及绝缘体的影响，很可能阻挡红外线，导致测温工作难度加大，不能保证测量结果，在进行校正时会出现诸多麻烦，进而导致其通用性较低，仅仅适用于早期10kV开关柜测温工作，并不能应用于目前较为常用的全封闭式金属开关柜中。

2.2光纤测温法

光纤测温法原理：光源发出光经过放大后，则由光纤到达传感器热敏材料部分，每个传感器反射会窄谱脉冲光信号。该测温技术是近几年研究开发的测温技术，其在开关柜内存在的电气元件进行测温的过程中，具有与检测设备紧密接触的优势。随着光纤的被广泛的使用，在很大程度上便于测温工作顺利进行，同时能抵抗附近周围的电磁环境，并且能避免损坏开关柜内部机械元件的特性，具有辐射强、电压高、侵蚀性大等特点。在电磁影响等恶劣环境下，其能够实现连续不间断顺利进行测温工作，这是其他测温技术不能实现方法，进而非常适合10kV高压开关柜中的测温工作。

2.3无线测温法及系统

无线测温法的原理：利用其固有的绝缘性以及抗电磁场干扰性能，安装到每个高压开关柜上，直接显示读取的数据。无线测温法是新型的一种测温方法。对于这种测温方法来说，在每个测温点上已被直接作用分散式测温设备。但在设立过程中，接收温度信息设备需要在设立位置与开关柜之间保留一定距离，可以利用无线技术进行沟通交流，从而完成高压分离工作与绝缘工作。但是，无限测温技术也存在或多或少的问题，其中较为显著的就是测温设备稳定性的问题。这种装置大多使用电流感应式电源，该电源的能量大小会因为电力荷载发生变化而进行变化，如果电力荷载变化情况过大，则会大幅度改变能量幅度，进而可能会引起测温装工作时出现断电的情况[3]。
