手把手教你使用ADSP-21569（二）在线调试程序的详细说明（GPIO-LED跑马灯）

作者的话

本章讲一下21569这颗芯片应该怎么去做开发，流程是怎么样的。其中硬件应该怎么链接？软件需要安装哪些？环境要怎么搭建？提供的例程要如何加载、编译、运行？就看这个文档。

21569的LED灯调试

硬件准备

ADSP-21569EVB开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.17.4e1b60feObN1HG&id=721683997705

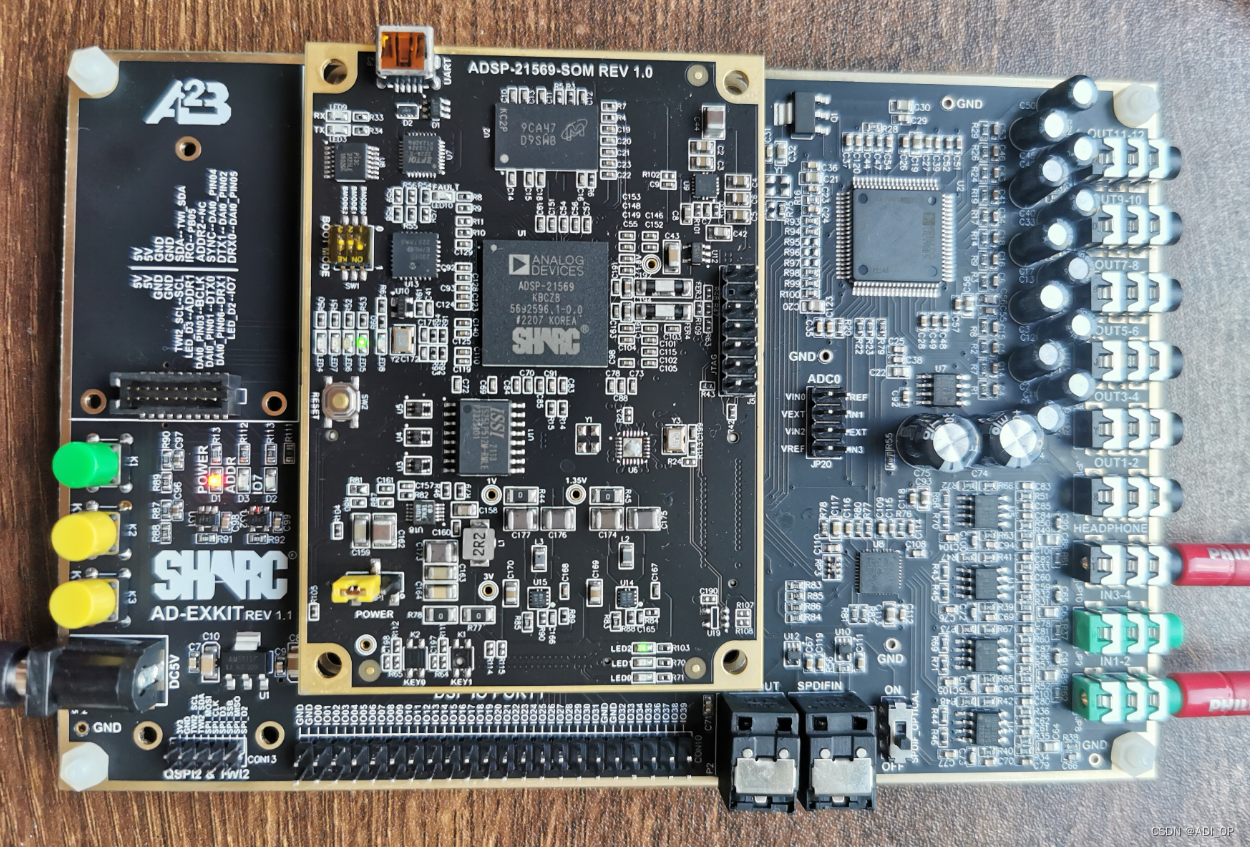

ADS-21569开发板图示

板子我做的是核心板+底板的组合方式。

AD-HP530ICE仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.52dfbfa3xB7JE7&id=38007242820

USBi仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.660c3150wSsVGk&id=38242936768

软件准备

CCES软件，这是ADI的215XX系列DSP所需要用到的开发软件。

安装CCES软件，我装的是2.11.1，官网可以下载。软件如何安装，新手请务必单独联系我的QQ：5516164。

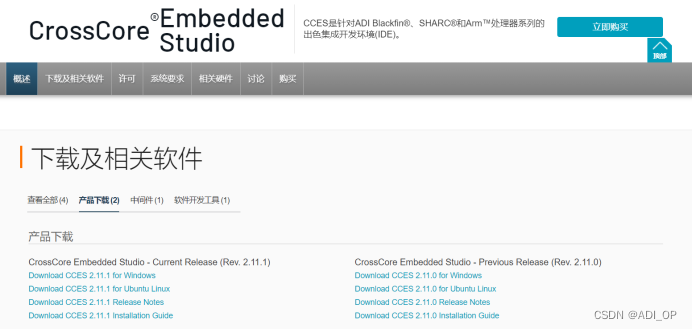

https://www.analog.com/cn/design-center/evaluation-hardware-and-software/software/adswt-cces.html#software-overview

在这个链接里头下最新的版本。（特别注意，我发现我的2.11.1的代码在2.10.1上就运行不正常，这是ADI开发软件的老传统，不向下兼容，所以大家开发的话最好固定在某个版本就别变了，除非他有很大的BUG，我现在的所有开发都是在2.11.1上进行的，请大家先跟我的节奏走）

硬件链接

开关的调节

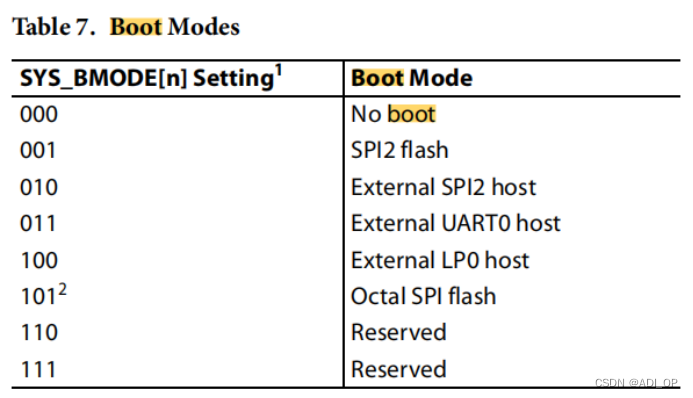

首先调开关，板子上只有一个三向的开关，是用来调DSP的BOOT模式的。我们先来看看21569手册里对BOOT模式的说明：

21569有很多种BOOT模式，我们板子上就做了一个SPIFLASH，所以我们用的就是SPIFLASH boot，把我的开关拨到如下图所示，就实现了SPIFLASH BOOT；

这里调的是：
BMODE0：1
BMODE1：0
BMODE0：0

但是我们现在要做的是调试程序，而不是让系统BOOT，所以我们就不能把开关调到SPIBOOT，否则有可能在你硬件上电后，板子直接BOOT flash里的程序，JTAG仿真器抢不过来，无法链接到DSP来做开发。（特别是flash里烧写了错误的程序，有可能直接上电就让DSP处于非正常状态，而导致仿真器无法链接DSP）。

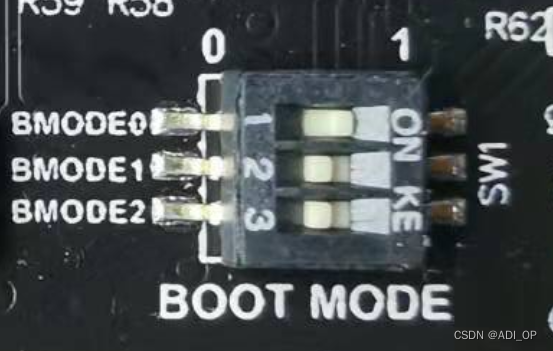

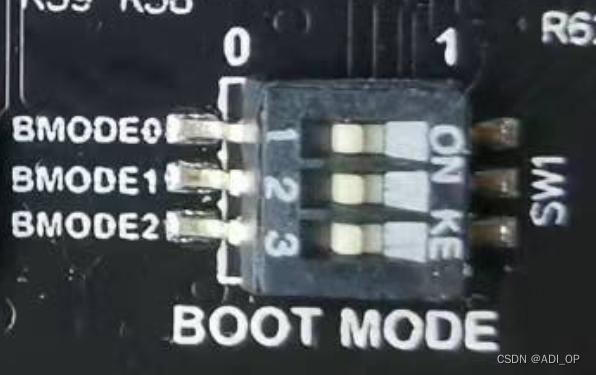

问题提出来了，解决的办法是什么呢？很简单，但凡我们要调试21569，你就直接把这个开关拨到非SPI BOOT模式不就好啦，如下图：

BMODE0,1,2全部都给他调到0。

硬件链接图示

开关拨好之后，我们先把仿真器和板子插上，注意仔细观察你会发现，开发板的14针JTAG接口怎么断了一根针？是不是板子设计有问题？还是运送过程中损坏了？

答案是做的防反插设计，你看一下仿真器的接口，14PIN的母口中也有一个口是被堵上的，板子上的这个断针和仿真器被堵的眼都是无效接口，他俩已对应就正好达到了防反插的目的（防呆），你怎么都不会插反了。

这个设计不是我们创造发明的，ADI自有了DSP开始，就用这样的防呆，已经20多年了。并且写入了他的JTAG设计规范文档“EE68”中，要求用户这么设计，避免因为仿真器插反了导致烧毁硬件的情况发声。

插好之后，再给板子上电，再给仿真器上电（USB线接电脑），这一步非常关键，ADI的DSP仿真器不支持热插拔，你务必，必须，一定要在断电的情况下插或者拔JTAG，千万不要带电操作。

有兄弟说我就带电拔插了，也没出问题啊？是的这么干大概率也不会出问题，但是根据我们做了20年ADI DSP仿真器的经验来看，一旦出问题，烧毁了硬件，百分之99是因为带电拔插，为了杜绝这小概率事件的发生，我们就索性定下来规矩，严禁带电拔插JTAG头。

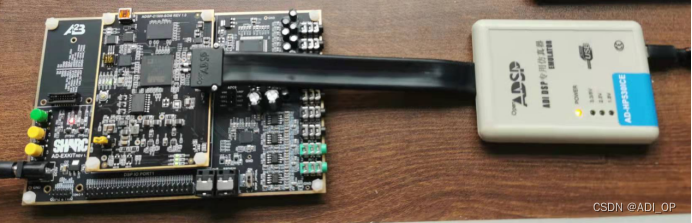

硬件接好后，就如下图所示：

简单说一下，正确链接后，仿真器Power灯亮，其他三个灯都不亮；开发板底板的Power灯亮，核心板的LED5亮，其他都不亮。

仿真器驱动的安装

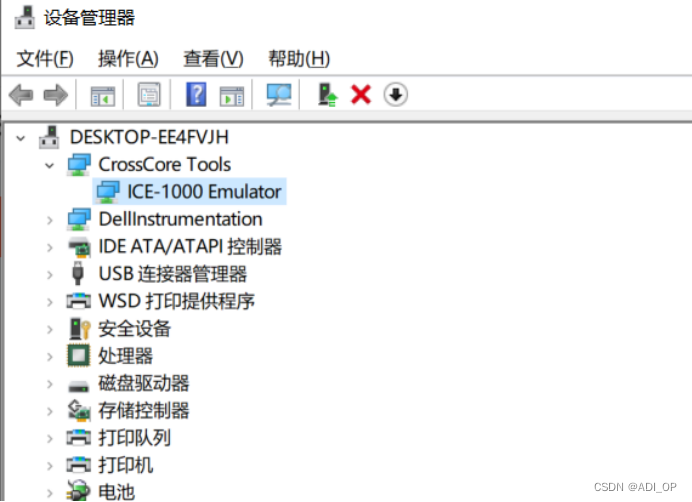

仿真器用到了AD-HP530ICE，这个仿真器接上电脑后（电脑里已经安装好了CCES软件），就会自动识别并安装好驱动，在设备管理器里看到的是这样的：

绝大多数就会直接装好了，立即可用，但是也有很少的情况，有兄弟发现插入后不能够自动安装驱动，是一个问号，那么我们就需要手动指定一下驱动位置：

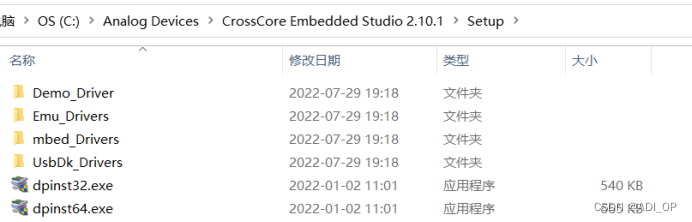

驱动就在你的CCES软件安装目录下，Setup文件夹里，具体是哪一个不用知道，你只需要在手动安装驱动的那个界面下，选择到这个目录就可以了，选择完之后他会帮你装好驱动。

如果不会操作，可以看看我在CSDN上写的这篇文章：

https://blog.csdn.net/ADI_OP/article/details/128575709

硬件链路测试

实际上我们把软件装好了，硬件连好了，驱动也OK，正确上电后，就可以直接开干了，但是我觉得对于完全没有用过ADI DSP的新手，有必要先做这一步，就是硬件链路测试，也叫TEST，来检测一下PC，仿真器，DSP板之间的数据通讯是否正常。

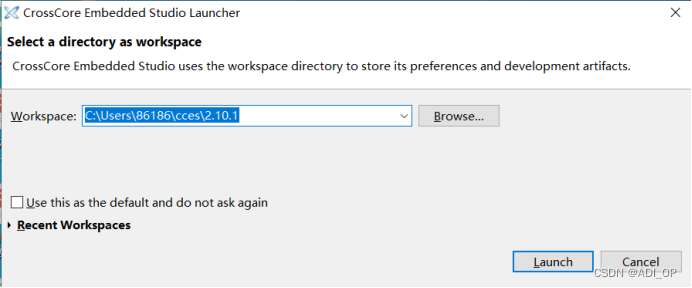

首先硬件环境搭建好了，上电正常后，打开CCES软件，他会让你设一个工作组，因为CCES是基于Eclips来做的，所以你会发现跟它非常像：

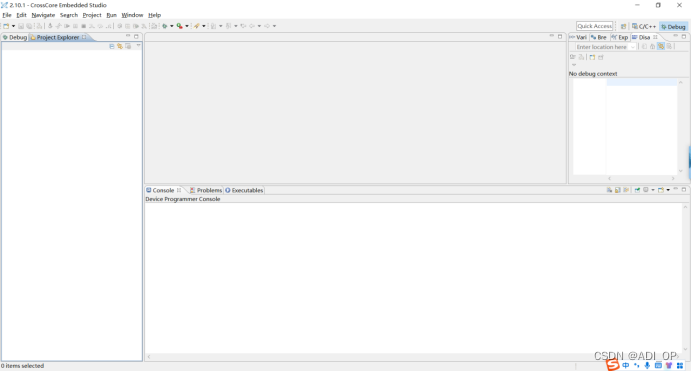

我们就默认，点Lanch进入：

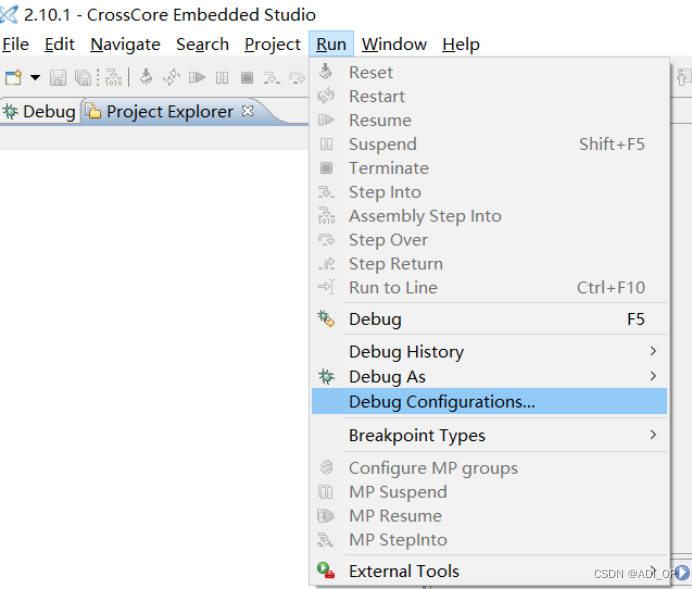

然后我们来做检测，在RUN菜单里，选Debug Con…（单词太长了懒得打，看图）：

进入后，我们开始测试：

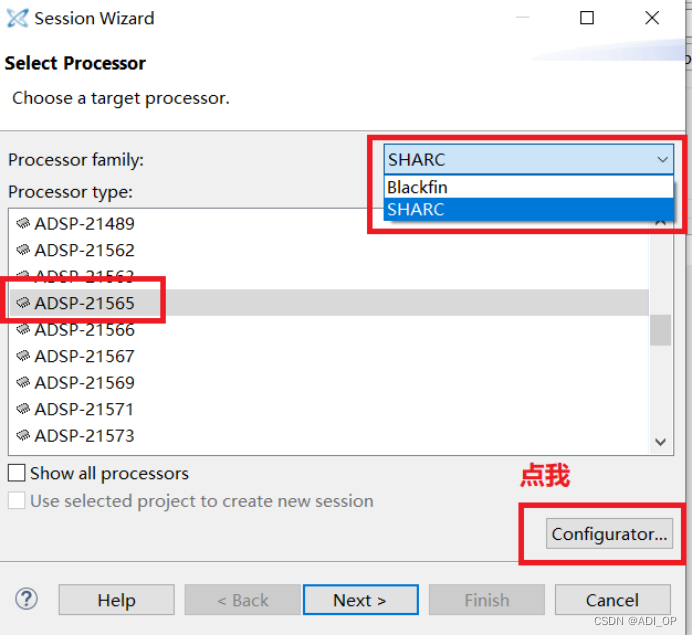

双击他，跳出TEST所需要的界面,选好了我们用的21569（截图用的是21565的，效果一样，就不改图了，把问题讲清楚就好），然后点Con…

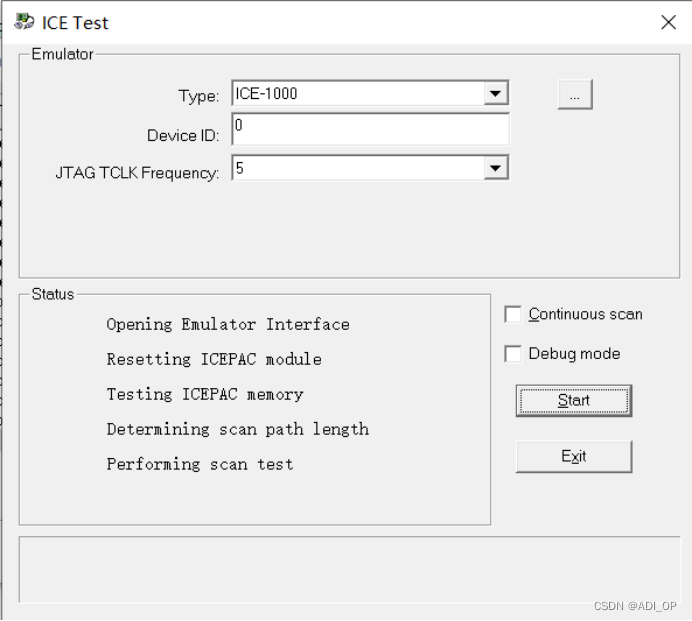

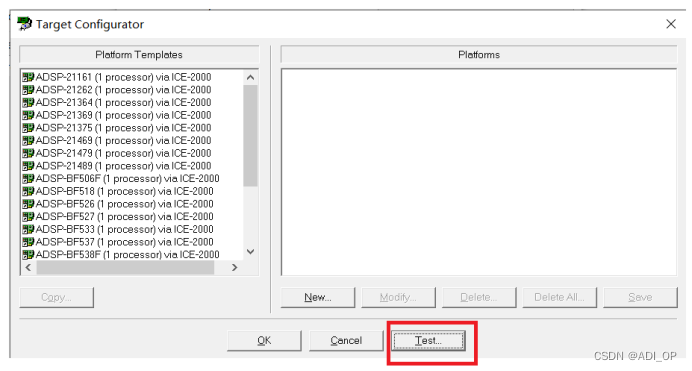

进入下一步后，点TEST：

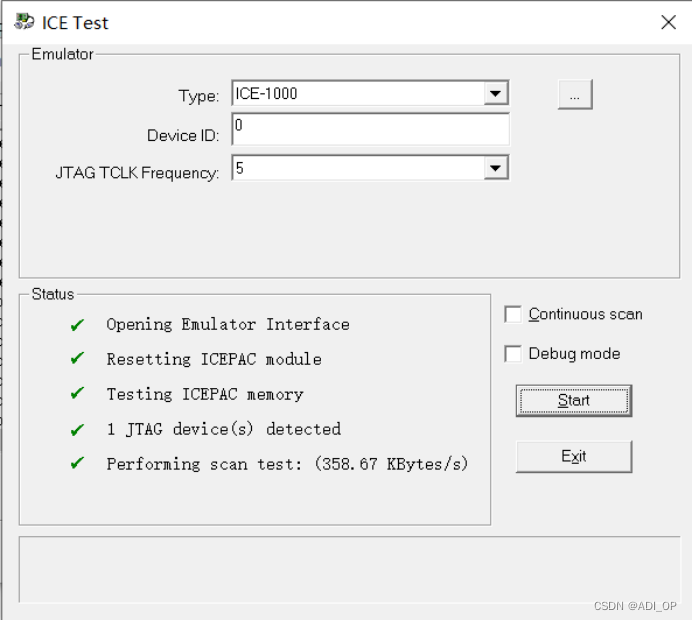

说一下这个TEST，非常重要，新手必须掌握此项：

Type：ICE-1000；说明你的仿真器已经正确的安装驱动，并被CCES软件识别

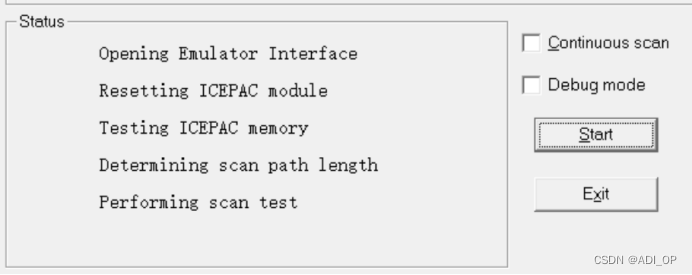

第123步是ICE自检，点Star后通常都会打钩，如果有问题，99%都会在第一步打叉，这基本是软件问题，解决的办法就是关闭软件，断电重来，或者重装一下软件。

第四第五步是PC，仿真器，板之间的链路检测，如果有问题，99%会出现在第四步，有可能是板子没上电？板子和仿真器没插好？仿真器坏了，都有可能，就要具体问题具体分析了。

五步全部打钩，就证明硬件链路完全没问题，我们可以开始调试啦。

所以这个TEST不仅仅是开发前检测链路，也是当你调试报错的时候，检测数据链接的最有效工具，很多兄弟调试过程中报错，怀疑是不是板子坏了，仿真器坏了？就可以用他来检测一下，非常重要。

导入工程

我给这个开发板上写了一些工程，就先拿一个工程为例，详细的说一说；

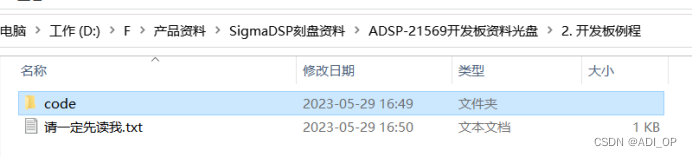

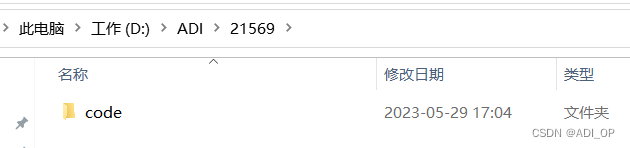

把这个code文件夹拷贝出来，放到一个纯英文的，简单路径的文件夹里，比如D盘下新建一个ADI文件夹，把Code丢进去。

为什么这么做呢？ADI的老传统，软件对中文路径支持的很不好，你看我现在的路径，又是产品资料，又是刻盘资料，又是开发板例程，一堆中文文件夹嵌套，很有可能再软件编译的时候拨错，导致无法做调试，所以咱们就干脆了点，丢到D-ADI-21569里头去就完了。

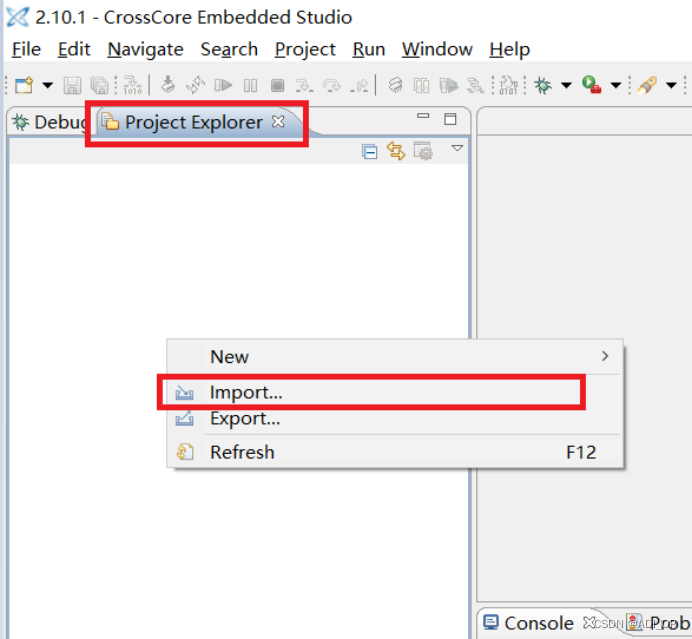

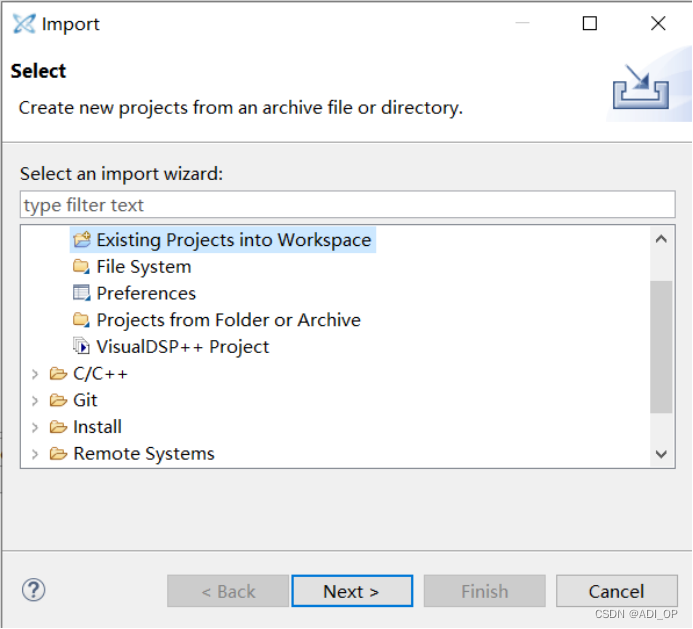

回到CCES软件，在下图空白处鼠标右键，然后点Import来导入我写的例程：

Next：

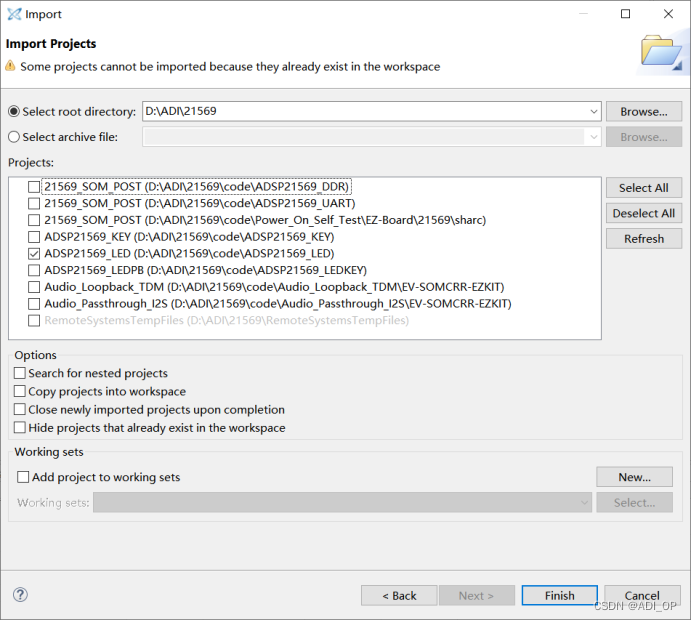

选择你刚刚拷贝过去的code文件夹，选一个工程，我就选一个最简单的LED工程，然后Finish，工程就被正确导入啦。

链接仿真器，搭建软件环境

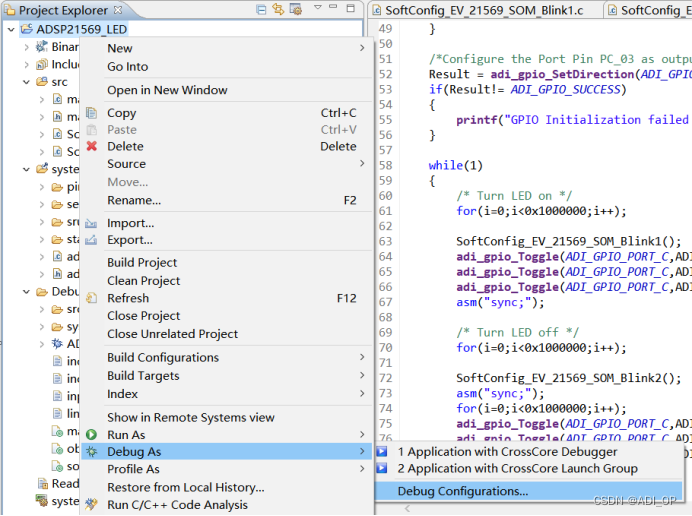

我们要用仿真器去在线调试，就需要做正确的仿真器配置，通常叫做新建Session，怎么新建很简单，我们选中工程，鼠标右键：

意思就是你这个工程的debug使用什么来做，我们看下面的界面：

双击第一个：

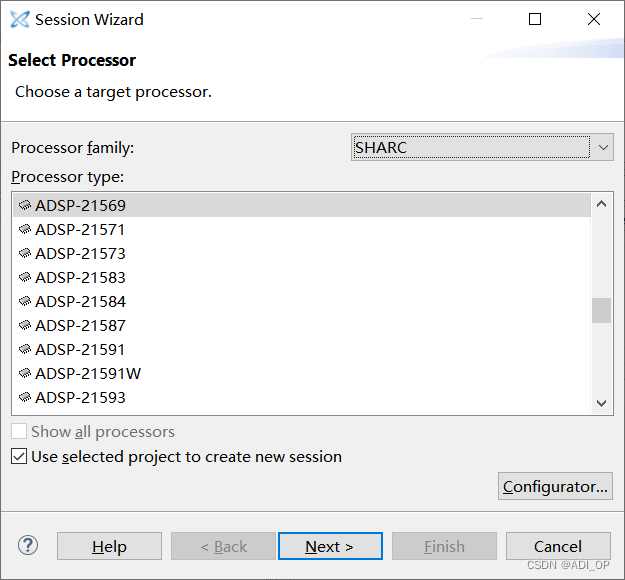

按图配置，然后Next：

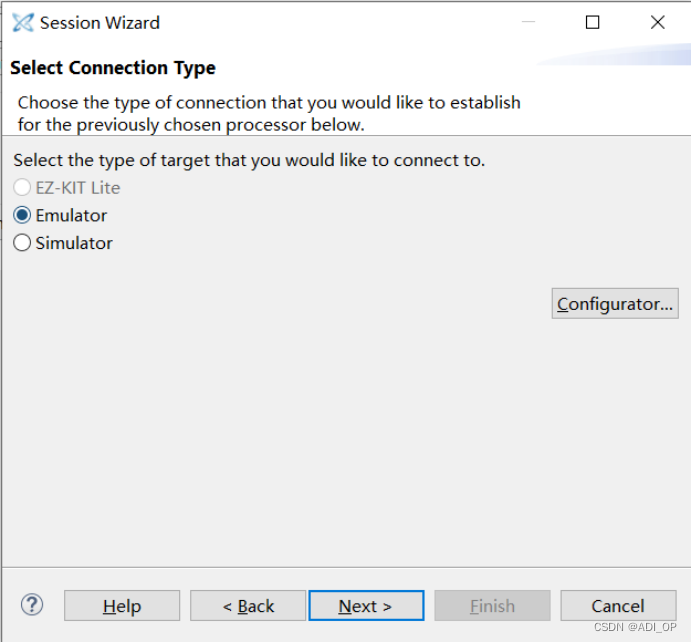

选Emulator，然后继续Next：

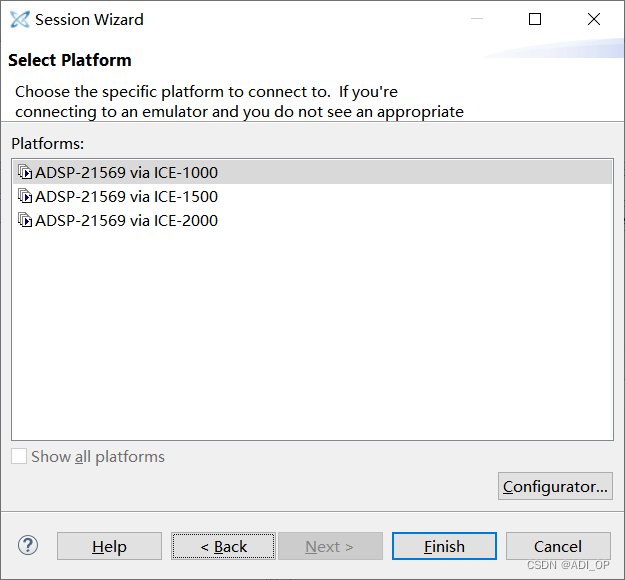

选ICE-1000，然后finish：

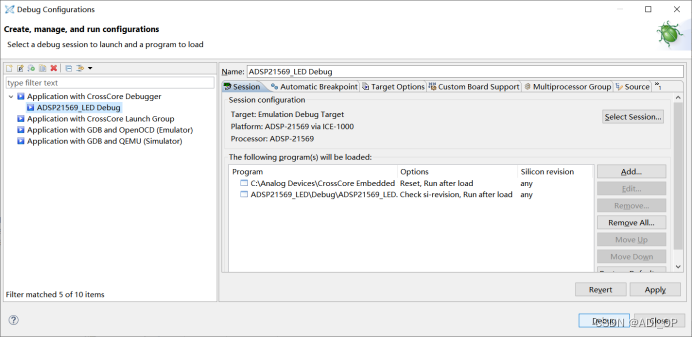

先Apply，再Debug：

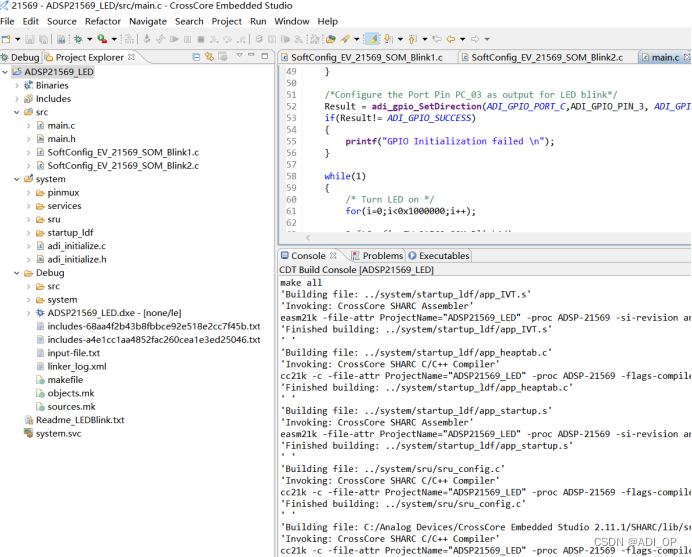

在Project这里头，会开始打印编译信息，最终编译完成后：

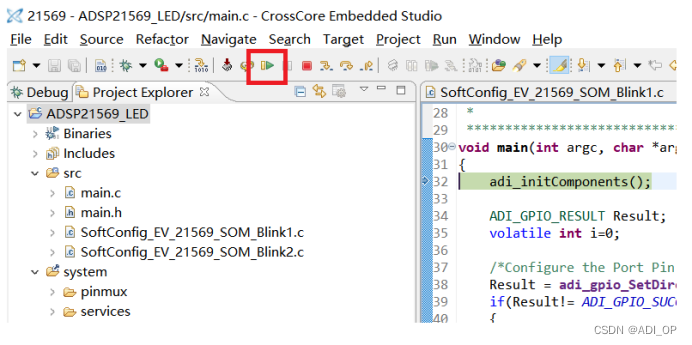

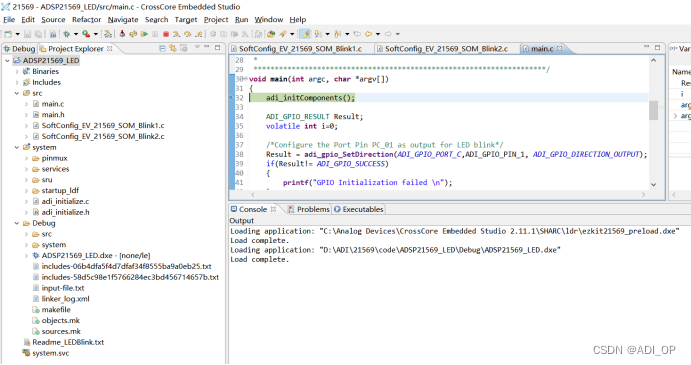

我们要运行程序，则需要点击下面，进入运行的界面：

点击运行程序后，我们可以从核心板上看到LED0,1,2以及LED6,7,4这6个灯一起闪烁，实现程序的运行。

红色框内的6个LED灯闪烁。

结束调试

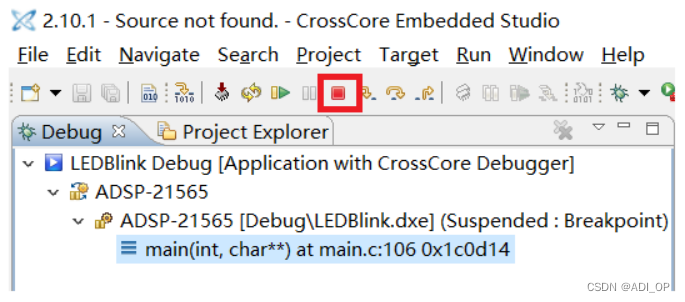

注意，我们要下班了，结束调试，是直接关闭软件，然后板子和仿真器断电吗？不是，你需要把你的软件和硬件链接给断开，点这里：

点它就是断开软件链接，点完之后：

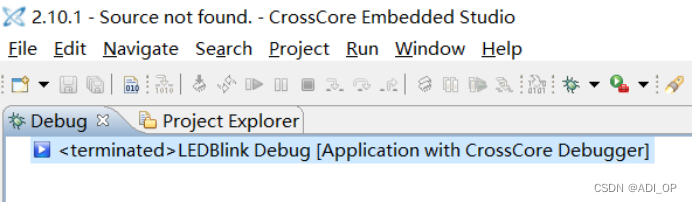

DEBUG这里就没有可以操作的东西了，我们可以关闭软件，并分别给板子和仿真器断电，再拔掉JTAG头，结束本次调试。

工程的简单说明

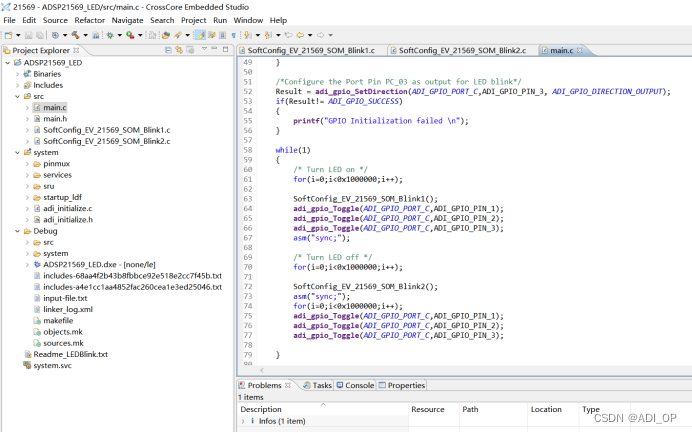

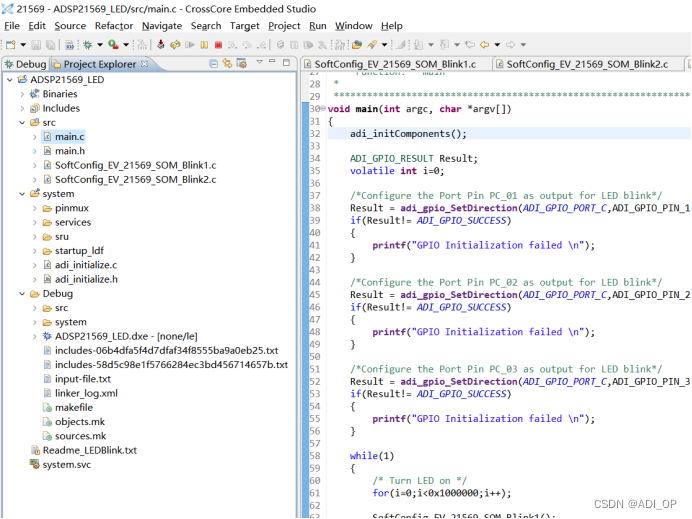

回头来看看这个工程，其实兄弟们把工程点开看看就明白。

更多的程序

上面这个LED灯的例程，这些配置是从哪里来的？我不是自己一点一点配的，是从ADI官方提供的2156X例程里摘出来的，至于官方提供的例程到底在哪里？请看2156x的SDK开发包：

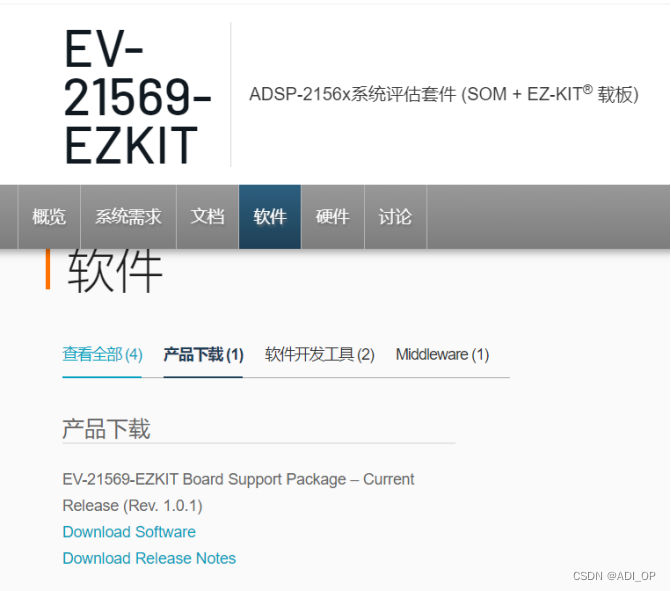

官网的下载页面链接：https://www.analog.com/cn/design-center/evaluation-hardware-and-software/evaluation-boards-kits/ev-21569-ezkit.html#eb-relatedsoftware

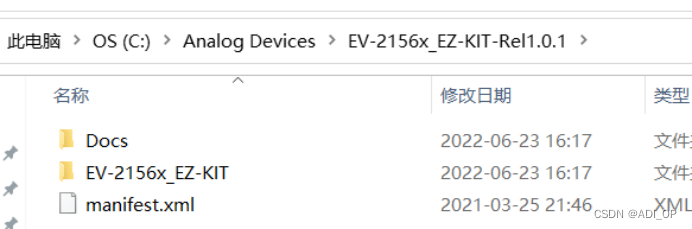

安装完这个SDK后，在安装目录下找到它：

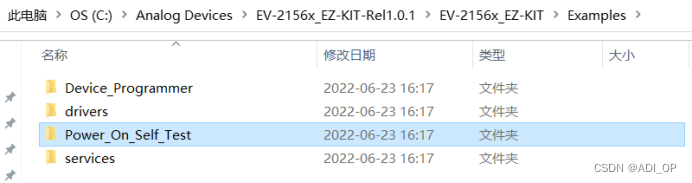

官方提供的例程都在这里：

按照上面讲的方式导入工程，我先导入一下Driver文件夹：

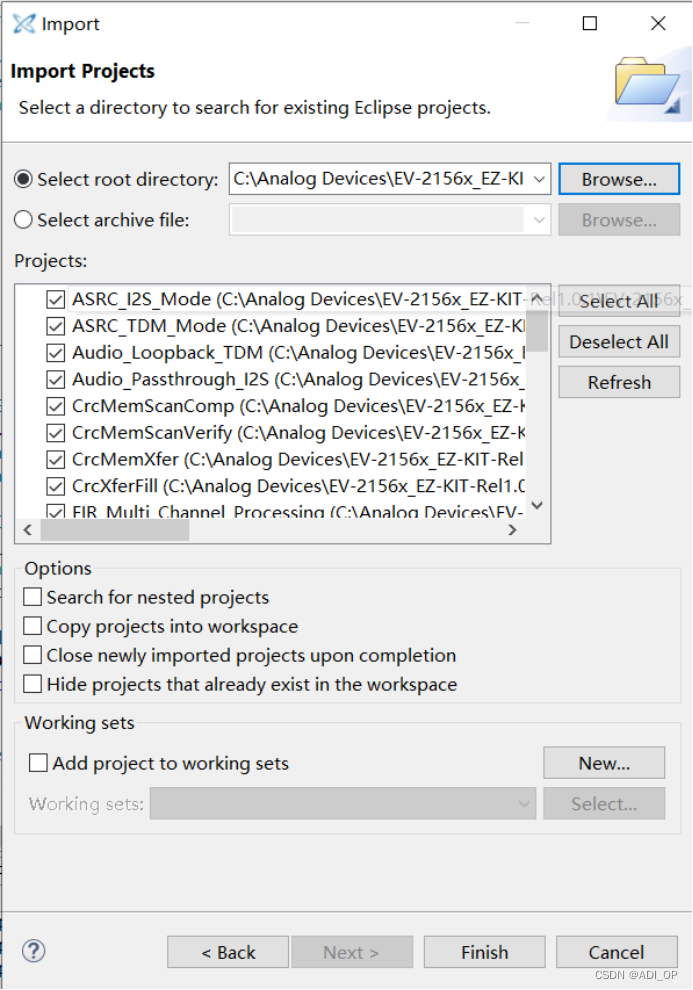

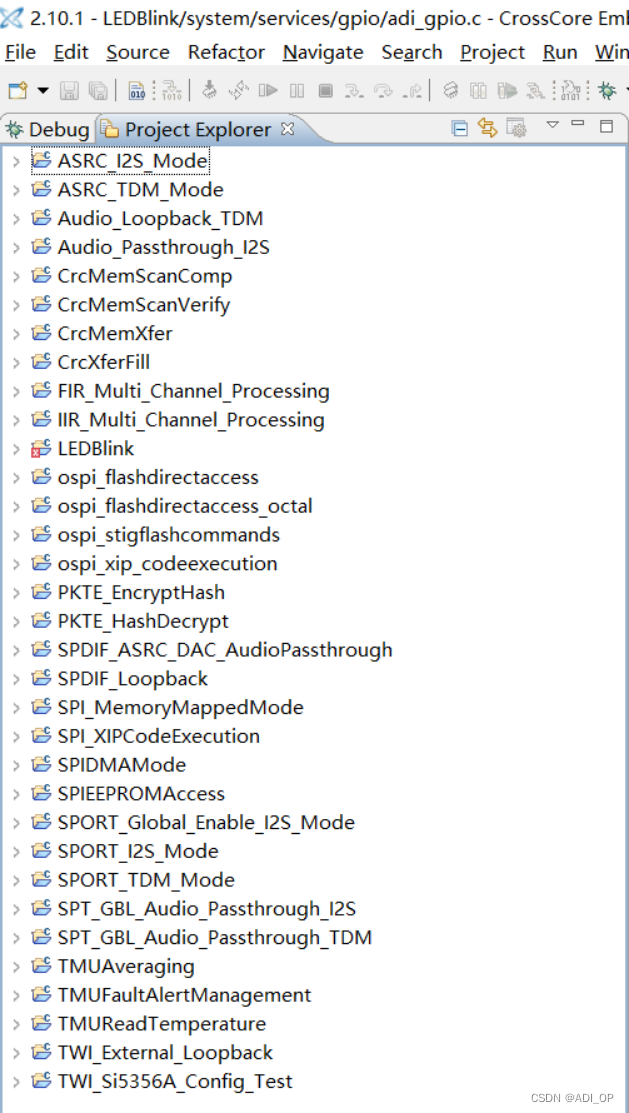

一大堆的官方提供的工程：

我们再导入一个PowerON:

划拉划拉，就划拉了LED的程序啦。大家可以好好研究一下这些官方例程，再自己划拉。

下一个文档

如何调试一个工程，相信这个文档已经讲的比较清楚了。后面还写了几个测试的工程，再详细说一说这个CCES的C编程吧！
