作者的话

GPIO没什么好说的，我就简单写几个吧。

开发板和仿真器哪里找

某宝搜店铺 “ADI之家”，或者搜型号：ADAU1701EVB-A2B开发板。

硬件准备

ADAU1701EVB-A2B开发板
USBi仿真器
5V2A电源适配器
USB线（MINI USB口）

软件准备

SigmaStudio4.7

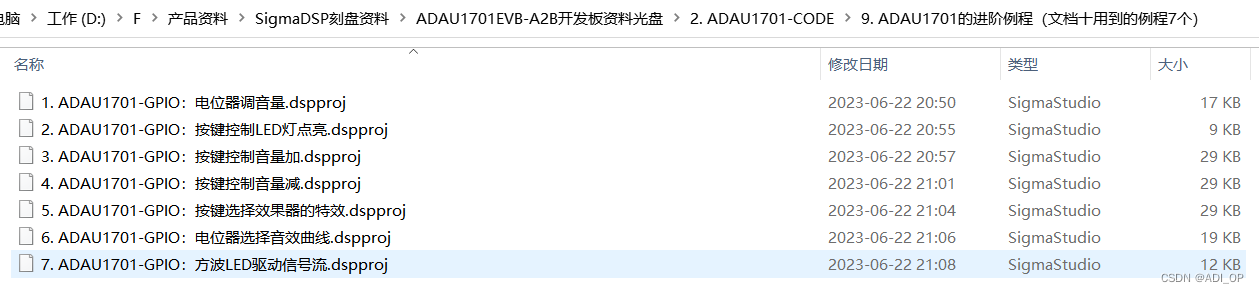

用到的例程

在这里插入图片描述

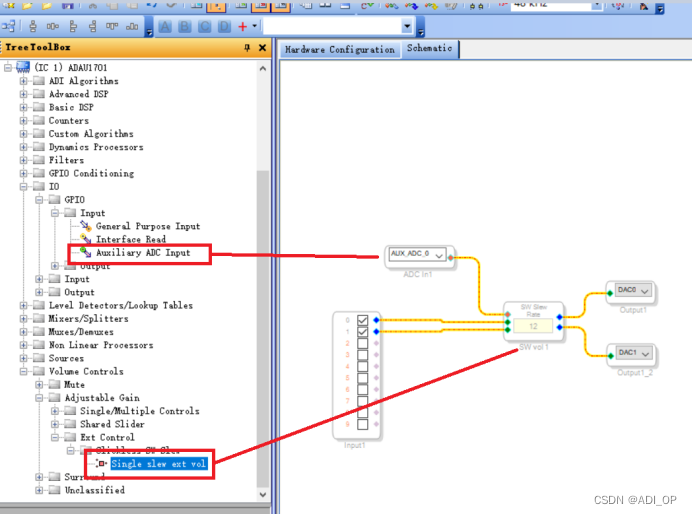

电位器调音量

在这里插入图片描述

程序很简单，电位器是ADC Input，音量调节是Single slew…

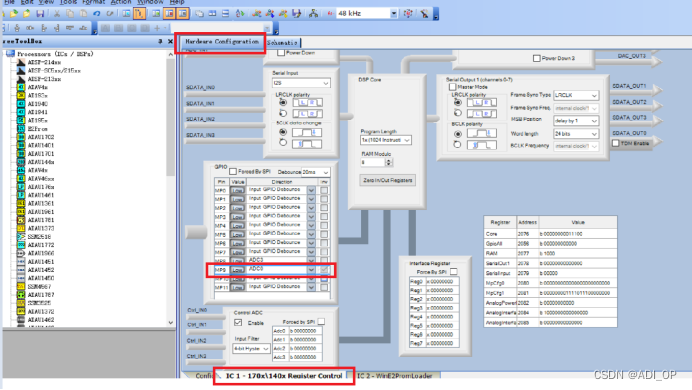

那么就这样做好程序行不行？答案是不行的，我们还需要在ADAU1701的寄存器配置表里，把算法和硬件关联起来。

在这里插入图片描述

我们把MP9设置成ADC0，然后在程序里，选择ADC0，就关联起来了。

在这里插入图片描述

按键控制LED灯点亮

在这里插入图片描述

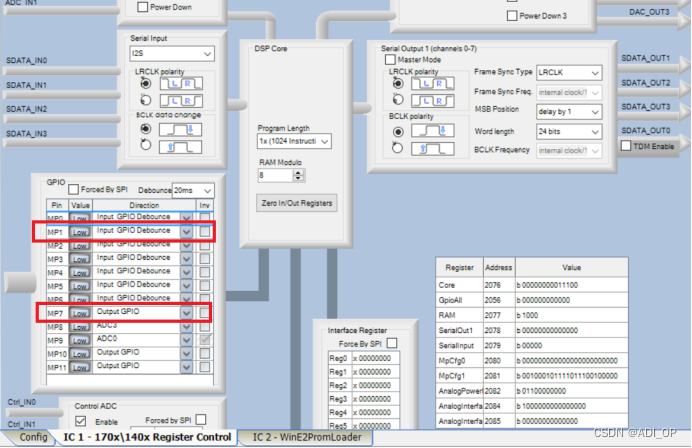

把GPIO输入输出拖出来接上，然后去寄存器里关联：

在这里插入图片描述

MP1选成Input，MP7选成Output就关联上了。

下载程序后，按键控制灯亮。

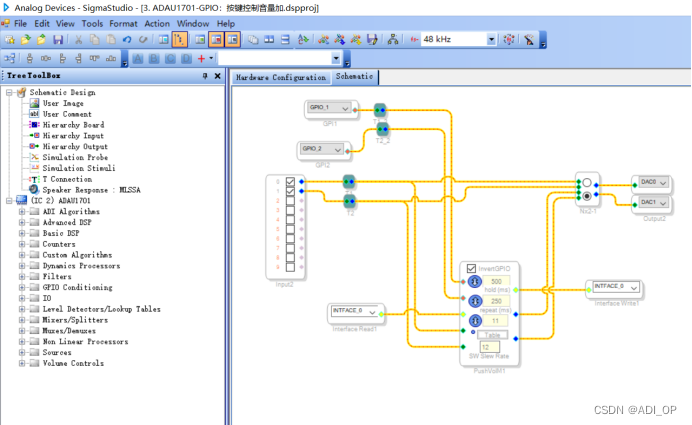

按键控制音量加

在这里插入图片描述

注意我板子上因为要扩展A2B接口，所以只保留了一个按键MP1，那么我就用这一个按键。

在这里插入图片描述

这就是我的按键。

下载程序后，按下KEY，音量增加。（下载程序前，可以先按一下板子上的复位，再下载程序，再按KEY，效果明显）

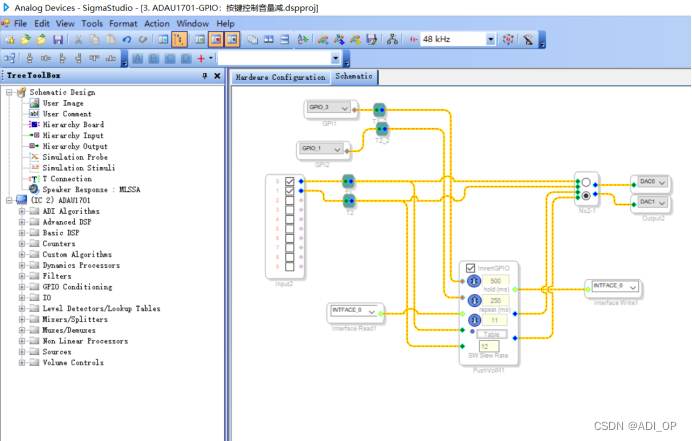

按键控制音量减

在这里插入图片描述

把GPIO1改到下面，按KEY就是减音量。

在这里插入图片描述

按键选择效果器的特效

在这里插入图片描述

下载程序后，按下按键，选择效果器音效，效果很明显。

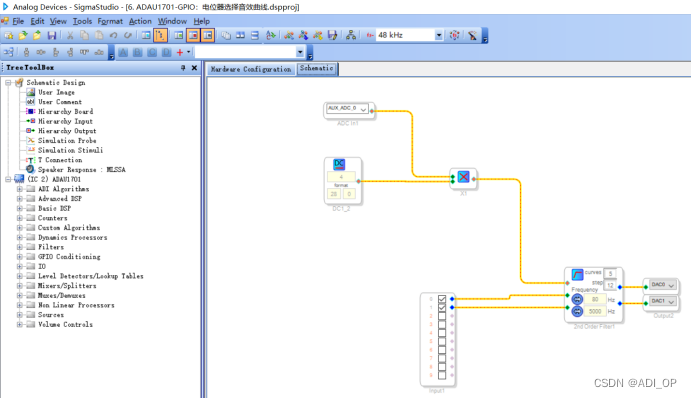

电位器选择音效曲线

在这里插入图片描述

下载程序后，旋转电位器，选择不同的音效。

方波驱动LED

从ADI那找的例程，信号源发出方波，可以驱动板子上的GPIO，点灯。

在这里插入图片描述

下载程序后，把方波模块打√，板子上的LED绿灯开始闪烁。

下一章预告

我认为基本上这10篇文章，把ADAU1701讲的比较透彻了，这颗DSP入门容易，但上限极高，下面兄弟们就可以看我收集到的产品级的程序，结合自己牛逼的声学理论，玩转这颗DSP吧！
