作者的话

经常有人问，21479 和 21489 这一类的 ADI SHARC DSP 到底应该怎么开发？我需要哪些硬件，板子用什么，仿真器用什么，会用到哪些软件？既然有这么多的问题，我们索性就做一款 21489 开发板，用全中文来讲解如何从 0 开始，开发此类芯片。开发板，仿真器，软件，系统，一步一步来，争取在这个开发板上就把以上所有问题解决掉。

如何来做 21489 的开发

首先明确一下，要做 21479 和 21489 的开发，从方式上来讲，目前只有两种方式。第一种是完全自己编程，自己用 C，C++等语言来写程序代码。此类开发，软件上你会使用 Visual DSP++或者 CCES，全部自己写代码编程，当然 ADI 提供了一些例程供参考。使用这种方式，硬件上则必须一定要用 AD-HP530ICE 这类的仿真器来做调试，这类仿真器又叫JTAG 仿真器，只有他能够支持在 VDSP 或者 CCES 软件下做开发，以及烧写程序等全部的功能。软件则只能使用 VDSP 或者 CCES。

AD-HP530ICE 仿真器链接：（调试 21489 需要用到）

https://item.taobao.com/item.htm?spm=a1z10.5-c.w40025192690539.17.f6664901dSWMIE&id=38007242820

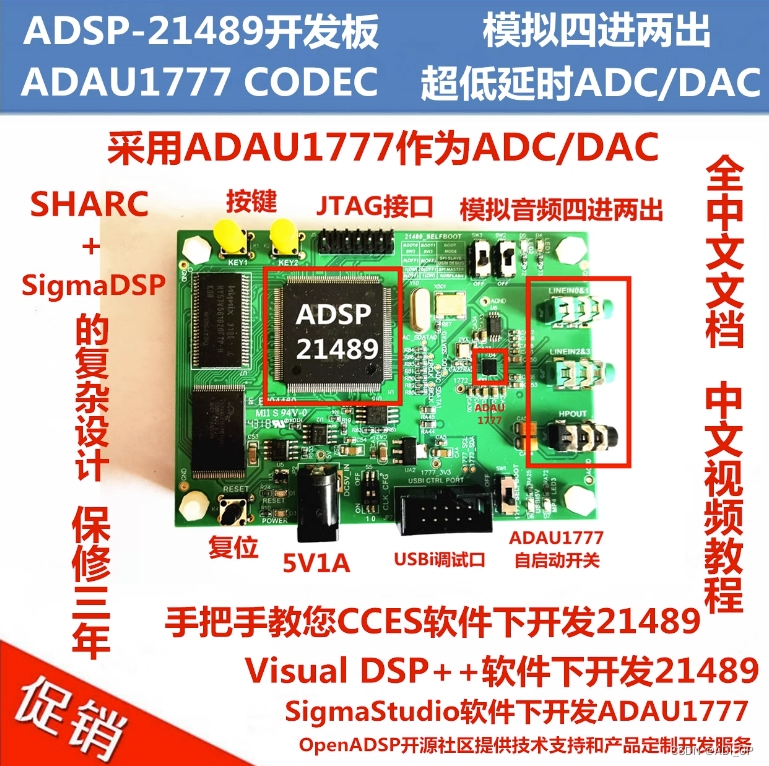

ADSP-21489-PLUS 开发板链接：

在这里插入图片描述

https://item.taobao.com/item.htm?spm=a1z10.5-c.w40025192690539.33.695f40d8i9ap0d&id=600981620823

USBi 仿真器链接：（调试 ADAU1777 需要用到）

https://item.taobao.com/item.htm?spm=a1z10.5-c.w40025192690539.11.43442dbdArCf8i&id=38242936768

VDSP 软件或 CCES 软件或 SigmaStudio 软件：我们会在资料光盘中提供。

第二种是自我编程+图形化编程，使用 CCES 做固件开发，并使用 ADI 的音频专用软件sigmastudio 画图做各种音效的图形化程序开发（如混响、均衡、增益、反馈、延时等），最后二者程序融合形成可执行文件，再下载到板子上去运行。这种开发方式，CCES 的固件开发一定必须只能使用 AD-HP530ICE 这种 JTAG 仿真器做，Sigmastudio 图形化开发则一定必须只能使用 usbi 调试器做，然后 2 个软件开发完成之后合二为一，融合成可执行得文件，再由 AD-HP530ICE 这种 JTAG 仿真器下载到板子上。

所以这里就解答了很多很多用户的疑问，到底用哪个仿真器做21479和21489的开发呢，正确答案就是：不管你是用第一种，还是第二种方式，AD-HP530ICE 这种 JTAG 仿真器都是必须一定要用到的仿真器。而如果你用第二种开发方式，则不仅仅是需要 AD-HP530ICE 这种JTAG 仿真器，还一定必须非得要一个 USBi 调试器，才可以完成所有的开发工作。

综上所述，SHARC 的开发当下就这两种方式，谁都绕不过去。OP 将会基于
ADSP-21489-PLUS 开发板，AD-HP530ICE 仿真器，CCES 软件，VDSP 软件，SigmaStudio 软件，全面阐述如何使用第一种开发方式来对 21489 进行开发的。

特别注意：因为本开发板采用了超低延时 Codec ADAU1777，设计之初就是主要针对第一种完全自我编程的方式，所以在本开发板中并不会体现 21489 的第二种图形化编程详解，如果需要了解 21489 的图形化编程，可了解一下我的 21489-EVB 全功能开发板。

ADSP-21489-EVB 开发板链接：（包含两种开发模式的详解）

https://item.taobao.com/item.htm?spm=a1z10.5-c.w40025192690539.12.556440d8uavSIk&id=539694123232

开发步骤
