ADSP-21569的图形化编程专题四：基础算法-音效算法

本文链接：https://blog.csdn.net/ADI_OP/article/details/134794873

硬件准备

1.ADSP-21569EVB开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.17.778d60fezn1w9T&id=721683997705

2.AD-ICE2000仿真器（或者AD-HP530ICE，我觉得530的ICE1000 5M主频编译速度有点慢，所以我后面用的都是47M主频的ICE-2000）

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.25.17704901MmP2bl&id=753233120844

3.模拟音源输入设备（手机或电脑声卡的模拟音源）

4.模拟音源输出设备（耳机或音箱）

硬件链接示意图

在这里插入图片描述

1.在开发板、AD-ICE2000仿真器、USBi调试器都断电的情况下，分别和开发板接好线；

2.开发板上电，AD-ICE2000仿真器上电；（注意，USBi此刻只连在板子上，不上电）

3.CCES运行图形化编程的工程，让他RUN起来；

4.再把USBi上电接PC；

这些前置条件都达成之后，我们就可以专心的在SigmaStudio软件下做图形化编程了。

作者的话

本章写基础音效算法。

1.音量调节

最基础的算法，调节音量大小：

在这里插入图片描述

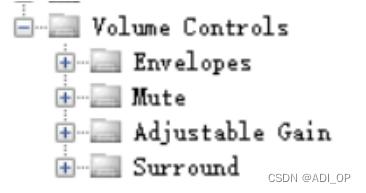

SigmaStudio里有一个版块，专门的音量调节模块，我们选一个常用的：

在这里插入图片描述

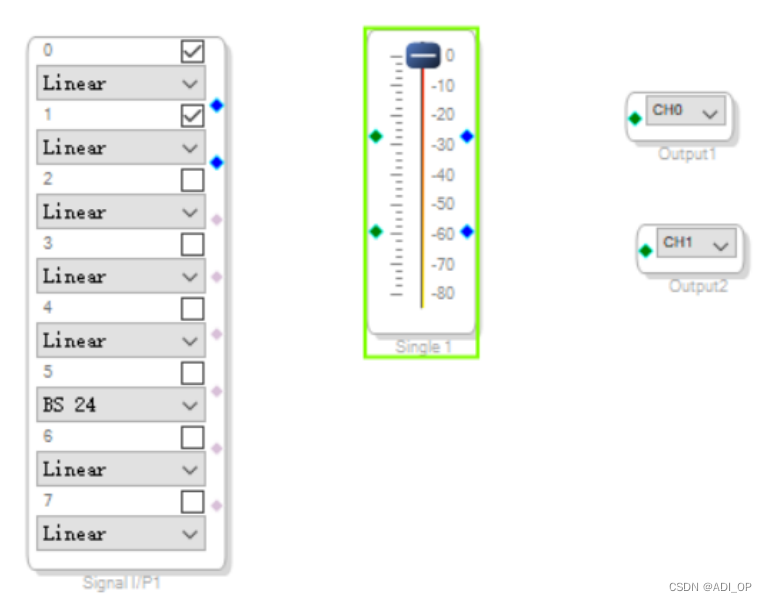

0/1输入，0/1输出，中间加一个音量控制模块。我们再把这个音量模块的节点多加一个：

在这里插入图片描述

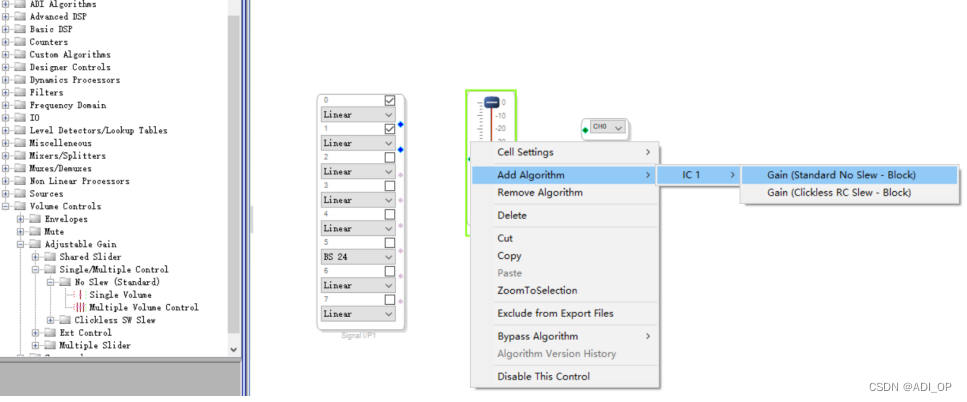

左键选中模块，右键新增节点：

在这里插入图片描述

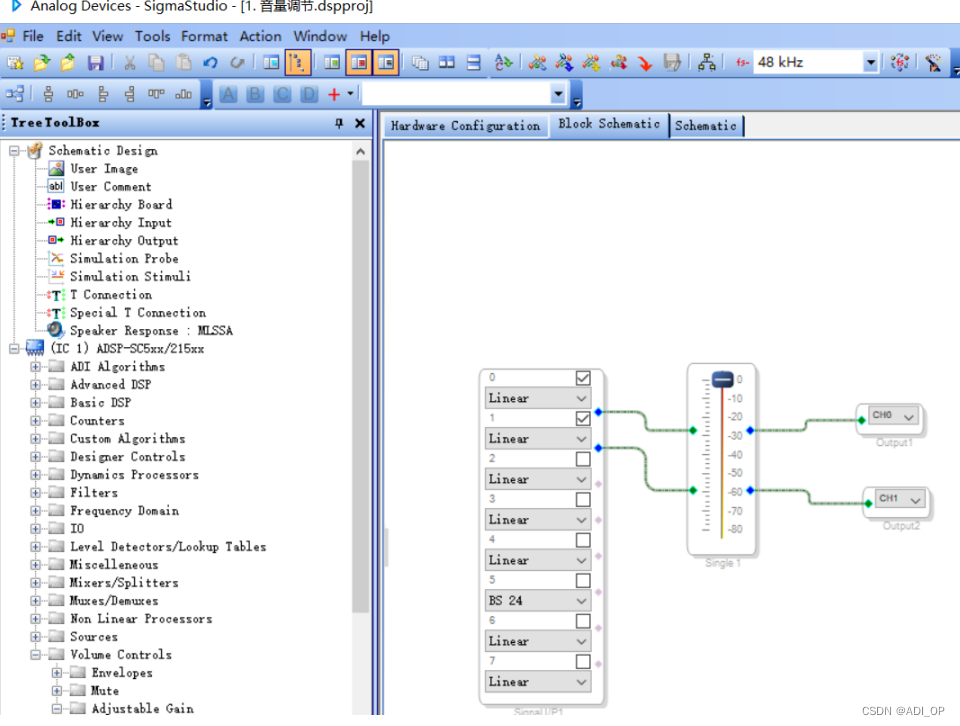

逻辑连线：

在这里插入图片描述

在线下载程序后，耳机听到音乐，鼠标调节这个音量模块，耳朵里听到的音乐声音随之变大变小。

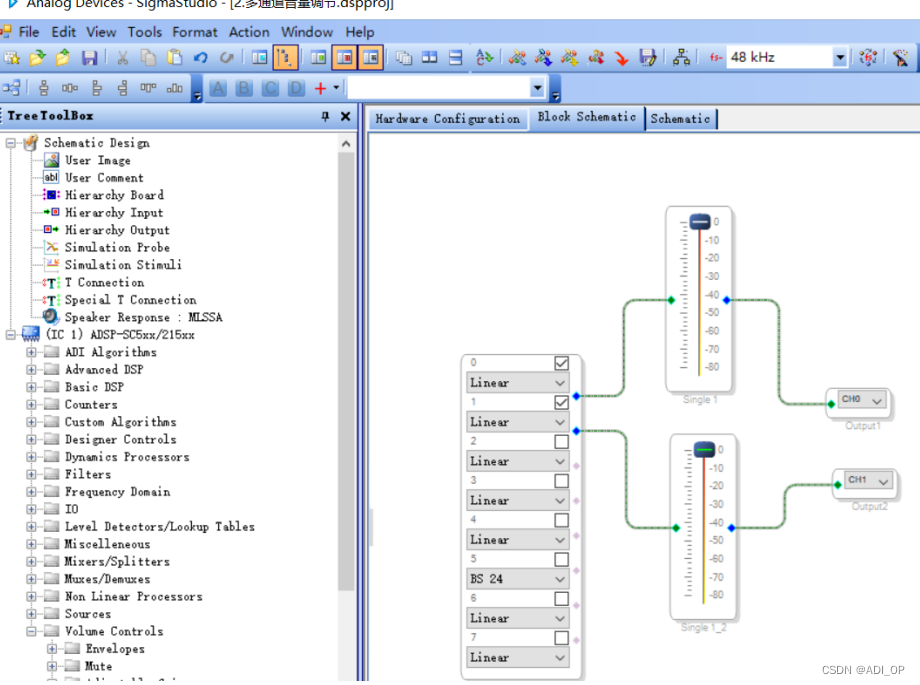

2.多通道音量调节

2个音量调节模块，分别控制每个耳朵的音量：

在这里插入图片描述

下载程序后，鼠标分别拖动2个调音量模块，两个耳朵分别感受到音量的大小变化。

3.单通道静音

静音也是音频调试中最常见的功能，如果实现静音？

很简单，我们加一个静音模块就行啦：

在这里插入图片描述

下载程序后，鼠标把静音模块打钩，就会有一个耳朵被静音，只有另外一只耳朵听得到音乐。

在这里插入图片描述

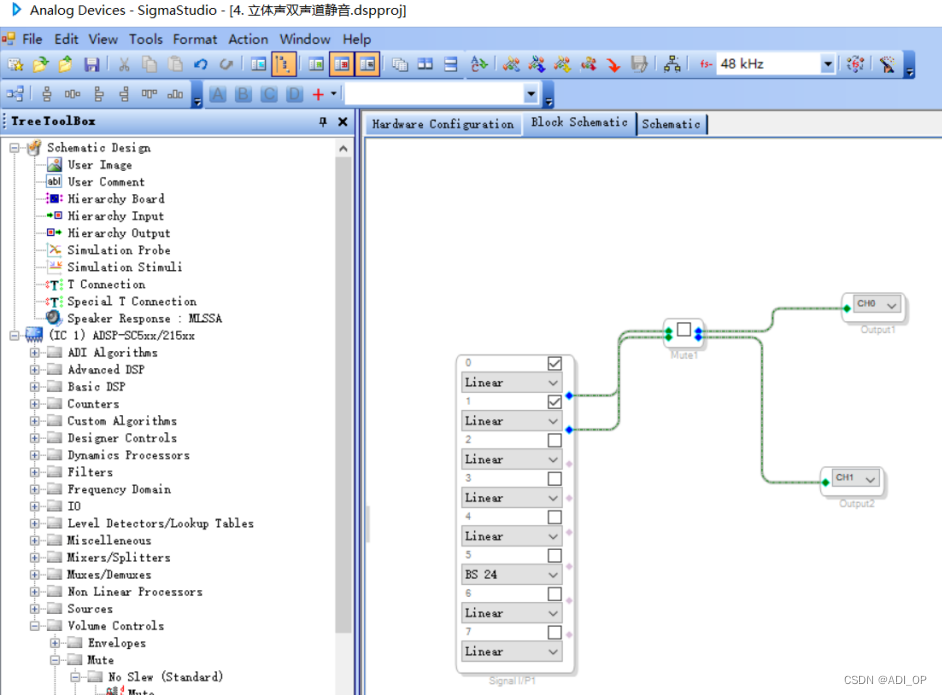

4.立体声双声道静音

在这里插入图片描述

同样是把静音模块鼠标右键，新增一个输入输出，再逻辑连线，这个静音模块就把2个输出声道都控制了。

下载程序后，把静音模块打钩，2个耳朵都被静音。

特别注意，这个程序你会发现，耳机中明显出现了爆破音，不要慌，下一个程序帮你解决，兄弟们继续跟着我的节奏往下走。

5.带压摆的静音

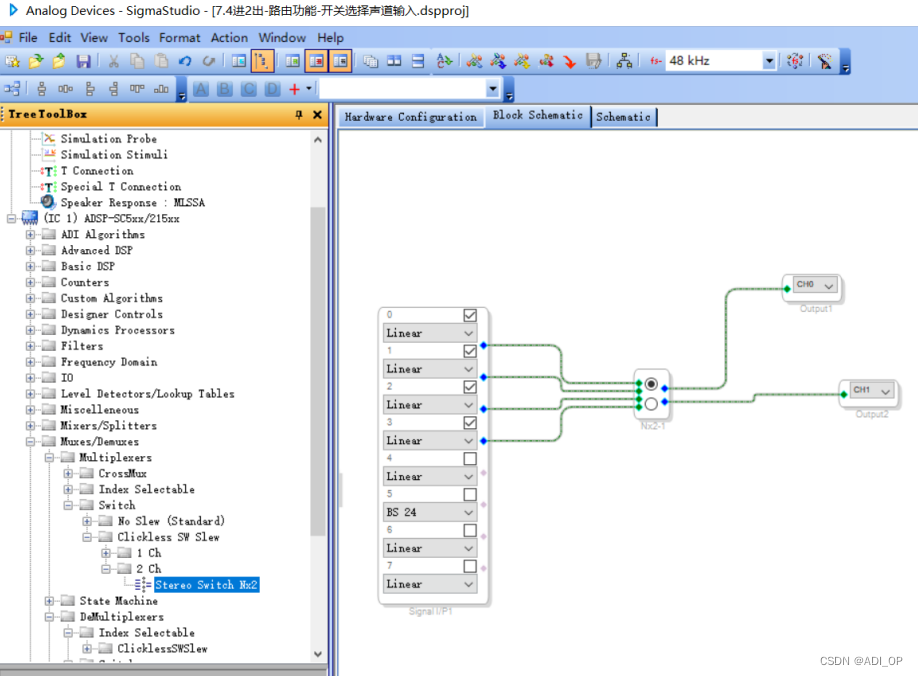

在 SigmaDSP 的算法模块中，会发现很多都有带 SW 的模块，拖出来跟不带的一模一样，这个是干嘛的？注意，非常重要，这个带 SW 的就叫带压摆的模块！

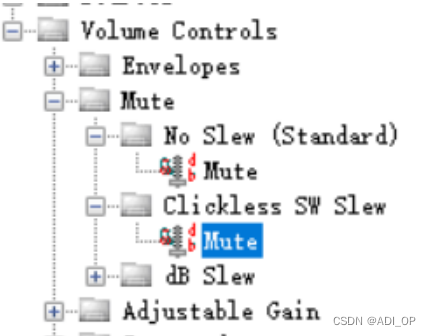

以静音这个模块来讲，见下面的图示：

在这里插入图片描述

压摆什么意思？这个得从这个模块的算法来讲了：

No Slew：不带压摆的静音，启用时，可立即使信号静音，不存在增益调节。相对于压摆算法，这种算法需要较少资源；但是实时切换时，可能导致不连续现象（滴答声和爆裂声）

SW：压摆类算法，可从 0dB 增益平滑过渡至静音，并从静音过渡至 0dB 增益。这种压摆算法由软件（故称为“SW”）实现，比“无压摆”算法要求更多指令。

所以综上所述，无压摆的模块，在音效框架很复杂的时候，实时切换，有可能会出现爆破音。用带压摆的模块就可以很好的解决这个问题。有些用户可能就要说了，那就全都用带 SW 的模块不就好了？不是这样的，DSP 的内部资源是很有限的，带压摆的算法会占用更多的资源，全都用SW，可能会导致你用不了太多的算法模块了，这里就要有一个权衡，如果用不带压摆的模块，实测没有爆破音，那就放心大胆的用，如果发现爆破音，再换带压摆的模块来解决吧，我们还是希望 DSP 能用更多的算法模块的。

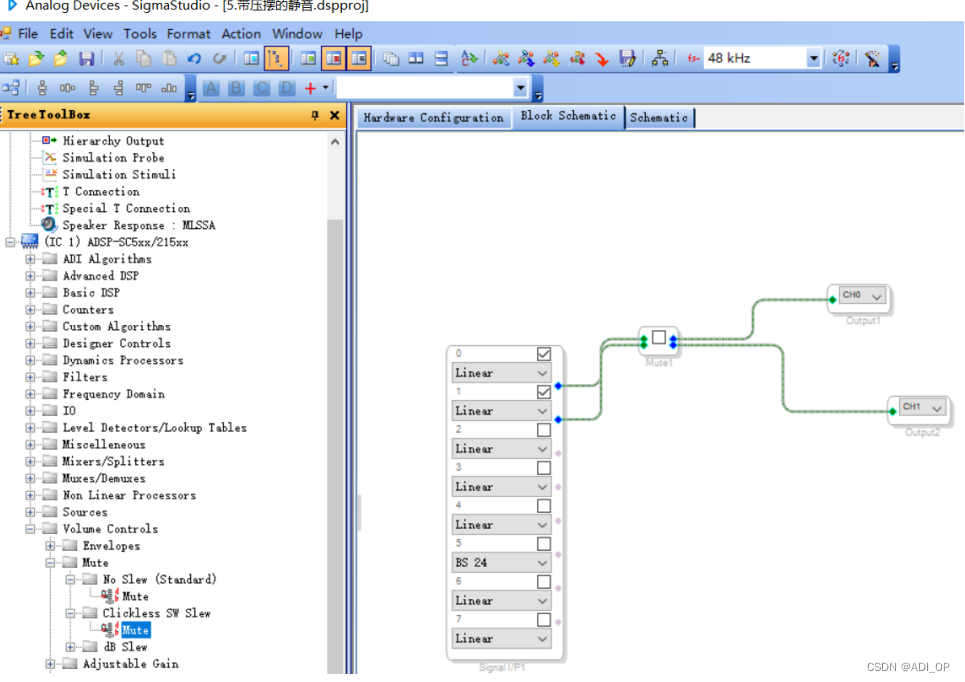

下面这个例程就是带压摆的静音，因为程序简单，跟普通静音没什么区别，但这个章节技术点一定要掌握。

在这里插入图片描述
