ADAU1701的寄存器界面详细说明

作者的话

OP的印象中,SigmaStudio的芯片寄存器页面,没有什么资料去讲解,全凭用户自己猜,因为我用这个系列用的很多,我就拿几个DSP出来讲一讲把。

先讲ADU1701,这个寄存器页面只有一页,比较简单。

硬件准备

ADAU1701开发板:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.13.19be44c90S8WsB&id=38231117844

USBi仿真器:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.13.45e02dbdspfNK4&id=38242936768

软件准备

SigmaStudio4.6

ADAU1701的寄存器页面在哪里?

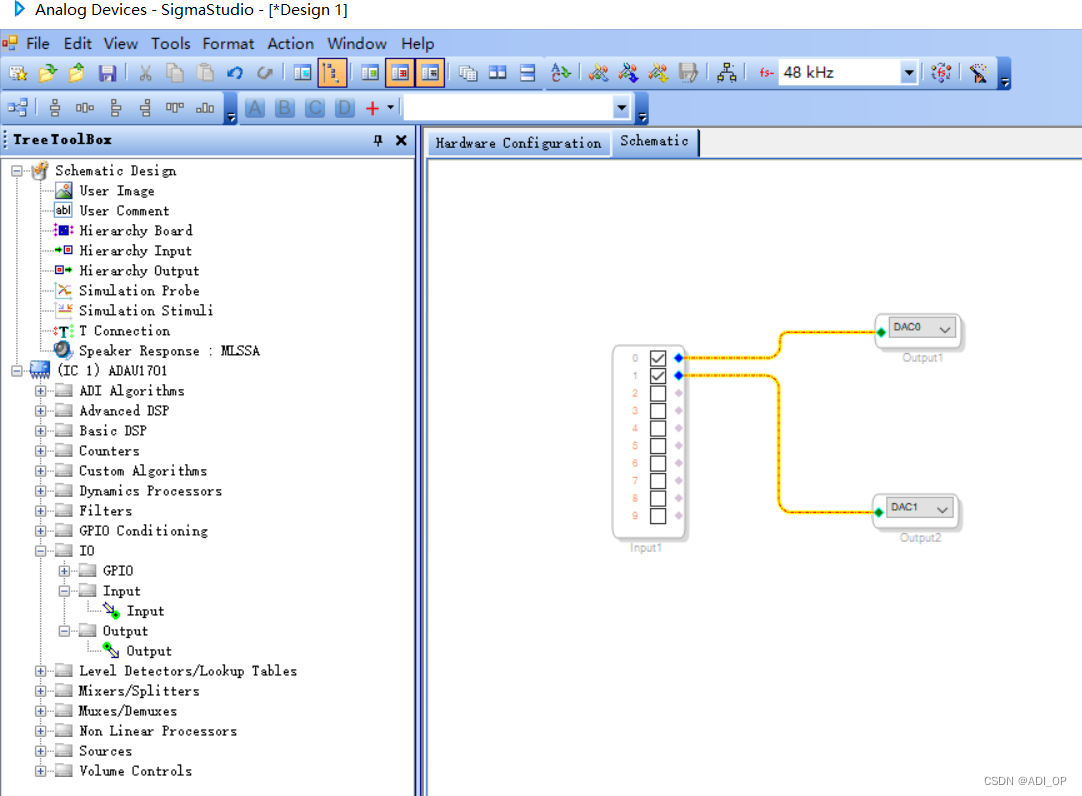

我们打开一个ADAU1701的工程:

在这里插入图片描述

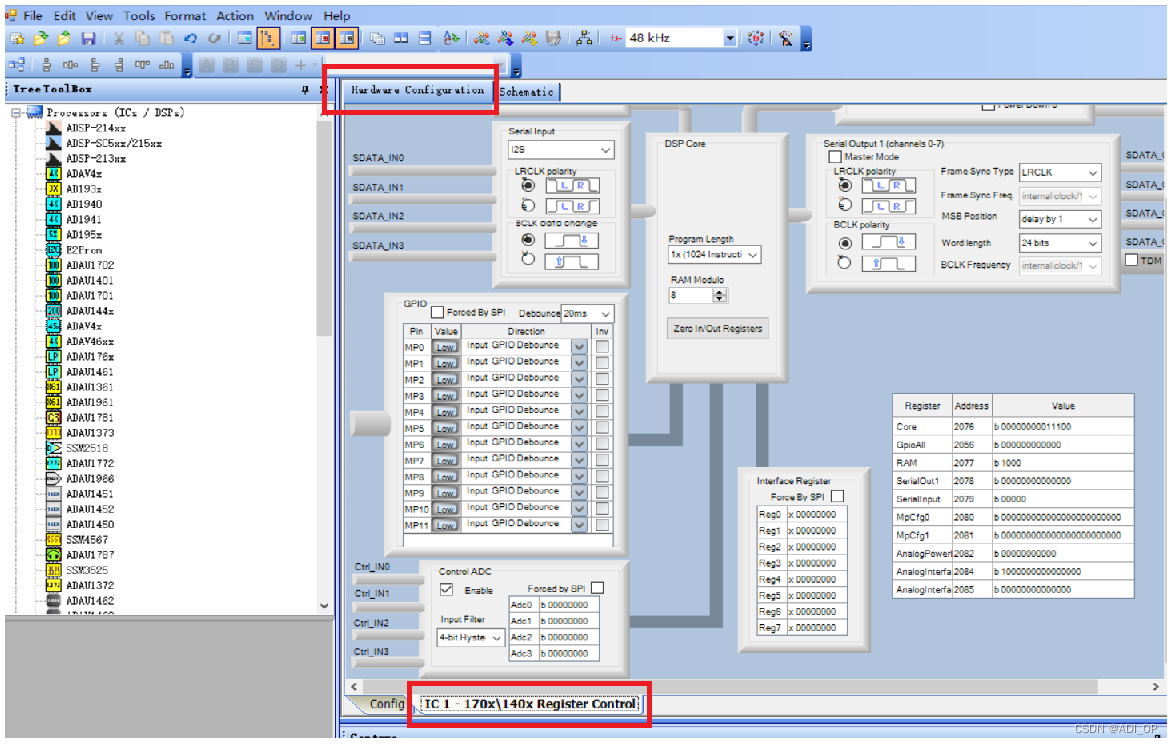

最简单的0/1输入,0/1输出。他的寄存器配置页面在哪里?

在这里插入图片描述

注意,不光是ADAU1701,其他所有的ADAU,他在SigmaStudio里的寄存器都在这里做配置。

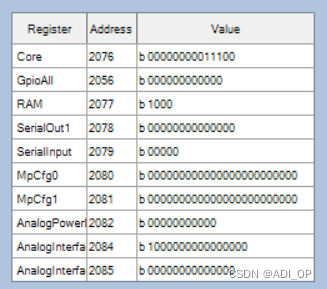

内部寄存器的地址:

在这里插入图片描述
CORE地址:2076
内存地址:2077
还有串行输入输出,电源之类的。
这里不多说,你在SigmaStudio里也改不了他。

Serial Input:

作用于串行输入控制寄存器(地址2079),他控制着时钟和数据输入模式。

在这里插入图片描述

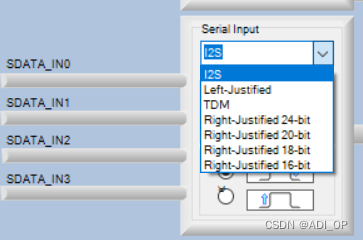

输入模式,I2S,TDM我们熟悉的。
在这里插入图片描述
LRCLK Polarity)

在这里插入图片描述

如果设为上面这个,当LRCLK_IN低时,对SDATA_Inx引脚的左通道数据计时;当LRCLK_IN高时,则对右通道数据计时。如果设置下面这个就正好相反。

BCLK Polarity

控制输入数据在位时钟的哪个边沿计时:此位设为上面,则BCLK_IN的下降沿,设为下面时,则为上升沿。

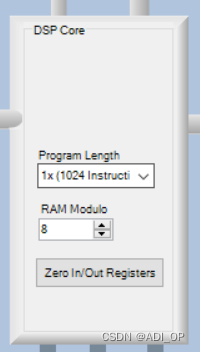

DSP内核

在这里插入图片描述

作用于DSP内核控制寄存器。

Program Length

这些位设定内部程序的长度。

在这里插入图片描述

RAM Modulo

在这里插入图片描述

作用于RAM配置寄存器

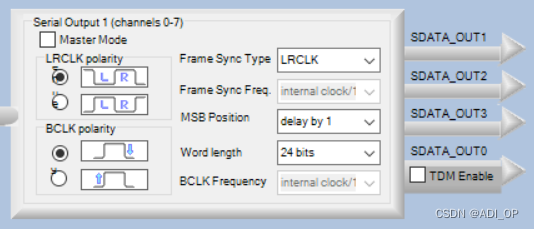

Serial Output

在这里插入图片描述

未完待续
