ADOP带你了解什么是OSW（光交换）？

光交换（OSW）是光传输网络中的一项关键技术，为复杂网络内光信号的动态路由和管理提供了手段。OSW的工作原理涉及对光信号路径的精确控制，确保光通信系统中的高效和灵活传输。本文全面介绍了OSW的不同类型、功能、工作模式和优势，并强调了其在塑造高性能光通信系统中的重要性。

不同类型的OSW

光交换 （OSW） 是促进光通信网络内高效数据路由和传输的关键组件。以下是几种不同的OSW类型，以满足现代光学系统的不同要求：

• 光电开关 （EOS）

EOS依靠电信号来启动和控制光开关。这种类型具有快速响应时间，因此特别适用于需要快速数据重新路由的应用。它与电子系统的无缝集成提高了整体运营效率。

• 微机电系统 （MEMS） 开关

这种光开关采用成熟的MEMS技术，市场上有多家公司生产量产化产品。其中，武汉嘉迅光电是一家专注于MEMS技术的公司，他们推出了可量产的非拼接1×64全球最高路数的MEMS OSW，并具有独有的专利技术。MEMS OSW的原理是通过控制MEMS芯片的转动，使入射的信号光从不同的端口输出，从而实现光路切换的功能。MEMS芯片通常拥有2个转动轴向（x轴和y轴），不同型号的芯片具有不同的最大转动角度，通过打线后的引脚对芯片加电压来控制芯片的转动角度。

• 激光二极管光开关

利用激光二极管，这种类型的光开关可确保快速、精确的开关操作。激光二极管开关以其快速响应时间和最小的串扰而著称，在速度至关重要的应用中至关重要。

• 基于气泡的光开关

基于气泡的光开关在设计上具有创新性，利用液体介质中的气泡来重定向光信号。这些交换机以其低功耗和紧凑的外形而著称，有助于实现节能的光网络架构。

• OASW（Optical Access Switch）

这是一种光接入交换机，用于将局域网连接到外部网络。OASW可以将用户端口连接到上层聚合/核心交换机，并提供了VLAN划分、流量限制等功能。

MEMS技术

光纤开关最常见的实现方式是通过MEMS技术。MEMS是微机电系统，是指可以批量生产并集成微型机器、微型执行器、信号处理和控制电路的微型设备或系统。微机械结构的制备工艺包括光刻、离子束蚀刻、化学蚀刻、晶圆键合等。它由电子技术驱动，例如静电吸引力、电磁力、电致伸缩和热电偶。在MEMS器件的所有驱动机构中，静电吸引结构因其制备简单、易于控制、功耗低而应用最为广泛。

MEMS技术的关键特点包括：

1. 微小尺寸：MEMS器件的关键物理尺寸可以从低于一微米到数毫米不等。这使得它们适用于各种应用，从传感器到执行器等。

2. 机械和电气的融合：MEMS将机械结构与电气电路完全集成在一起，形成一个实际上更像是一个系统的单一物理设备。在这里，“系统”表示机械组件和电气组件共同实现所需功能。

3. 传感器和执行器：MEMS的最显著和最有趣的元素是微传感器和微执行器。这些被适当地归类为“传感器”，其定义为将能量从一种形式转换为另一种形式的设备。例如，微传感器通常将测量的机械信号转换为电信号。过去几十年中，MEMS研究人员和开发人员已经展示了几乎每种可能的传感模式的大量微传感器，包括温度、压力、惯性力、化学物质、磁场、辐射等。令人惊讶的是，许多这些微加工传感器的性能超过了它们的宏观尺寸对应物的性能。也就是说，通常情况下，微加工的压力传感器的性能优于使用最精密的宏观尺寸加工技术制造的压力传感器。

4. 低成本生产：MEMS的生产方法利用了集成电路行业中使用的相同批量制造技术，这可以实现低成本的每个设备生产，以及许多其他好处。因此，不仅可以实现卓越的设备性能，还可以以相对较低的成本水平实现这一目标

MEMS光开关是在硅晶体上雕刻许多微小的镜子。微阵列通过静电力或电磁力旋转，改变输入光的传播方向，从而实现光路的开断功能。

基于MEMS光开关利用微米级机械元件有效地重定向光路。这些交换机提供对光信号路由的动态控制，能够快速、精确地进行调整，以适应不断变化的网络条件。基于MEMS的光开关的多功能性使其成为创建敏捷和高性能光通信基础设施不可或缺的组件。

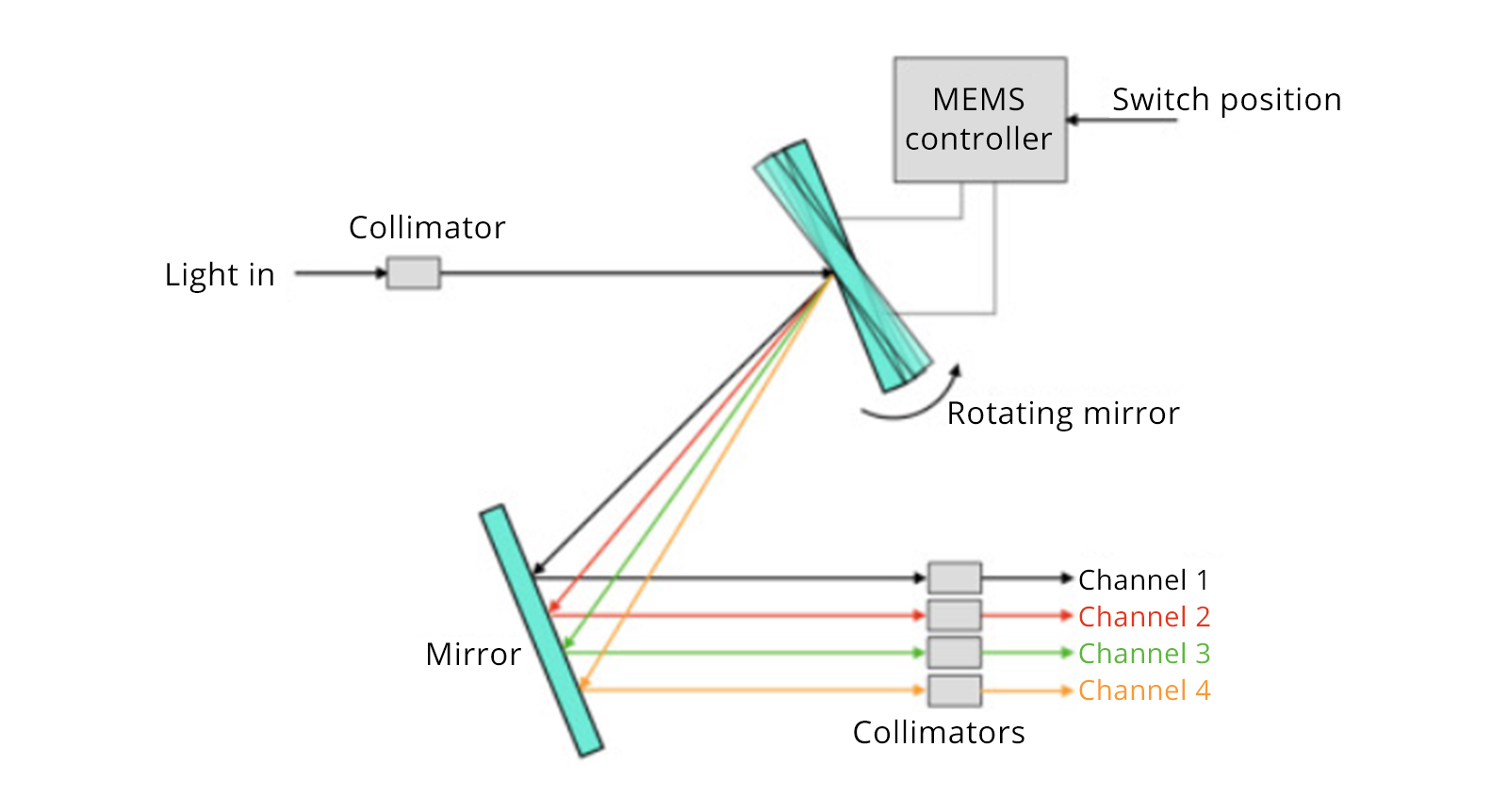

图1：MEMS光开关图

OSW的主要职能

在错综复杂的光传输领域中，光开关 （OSW） 的操作是精确和适应性地协调光信号流的关键。操作员通过复杂的控制平台与OSW系统连接，采用光学控制单元或专用控制接口。在这种交互中，他们指定了光信号路径的复杂细节，精心指定了预定重定向的波长及其相应的目的地。

OSW的核心在于它能够将这些指令转化为系统内的动态调整。先进的技术，特别是微机电系统（MEMS）和电光机制，开始发挥作用。MEMS组件在微尺度上工作，通过物理操纵光路来响应控制信号，从而实现光信号的快速重定向。这种复杂的精度控制确保了光信号无缝地遍历其预定路线，从而优化了光传输网络的整体效率。

OSW的应用

OSW在各种光通信场景中找到了关键应用。在波分复用（WDM） 系统中，OSW 支持波长选择路由，从而优化带宽利用率。数据中心利用 OSW 进行敏捷的网络重新配置，确保服务器和存储元素之间的高效连接。OSW 的故障恢复机制通过在中断期间快速重新路由信号来提高网络弹性。此外，OSW支持组播和广播操作，使其成为视频流和内容分发不可或缺的一部分。作为光交叉连接（OXC）的关键组件，OSW促进了大规模光网络中的灵活连接。其多功能性延伸到高速光分组交换、自适应网络配置和下一代通信网络的发展，使 OSW 在塑造光传输格局方面发挥关键作用。

OSW的好处

• 网络灵活性：OSW支持光路的动态重新配置，支持不断变化的通信需求，并促进高效的资源分配，以应对不断变化的网络需求。

• 减少延迟：OSW的快速切换功能有助于最大限度地减少信号延迟，这对于需要实时数据传输和响应能力的应用至关重要。

• 可靠性和弹性：OSW 通过提供故障恢复机制并确保在出现中断或故障时持续通信来增强网络可靠性。

• 高可扩展性：OSW的可扩展性，特别是在基于MEMS的解决方案中，允许在紧凑的尺寸内集成大量开关，以适应光网络的增长。

• 能源效率：基于MEMS的光开关通常具有低功耗，有助于提高光通信系统的节能水平，并减少网络运营对环境的影响。

结论

总之，OSW作为基石技术的出现，展示了其在现代光通信系统中的适应性和不可或缺性。各种类型的光开关的集成，加上它们多样化的功能，确保了OSW在通信需求不断升级的时代仍然是提高光网络功能和性能的关键驱动力。
