ADOP带你了解：CWDM、DWDM、MWDM、LWDM：快速了解光波复用技术

在现代光纤通信领域，波分复用（WDM）技术作为一项先进的创新脱颖而出。它通过将多个不同波长和速率的光信号汇聚到一根光纤中来有效地传输数据。本文将深入探讨几种关键的 WDM 技术（CWDM、DWDM、MWDM 和 LWDM），并比较它们的异同。让我们探讨这些技术如何塑造光纤通信的发展和应用。

WDM系统的基本组件

配置方法

波分复用系统的基本结构可分为以下两种主要方法：

• 双光纤单向传输

单向波分复用是指所有光路沿一根光纤沿单向同时传输。在发射机侧，调谐到不同波长的光信号，每个波长都携带不同的信息，使用光合路器合并，并在一个方向上通过光纤发送。由于每个信号都使用独特的波长，因此它们在整个传输过程中保持不同。在接收端，不同波长的光信号被光复用器分离，以方便多个光信号的传输，而沿相反方向传播的信号则通过另一根光纤发送。

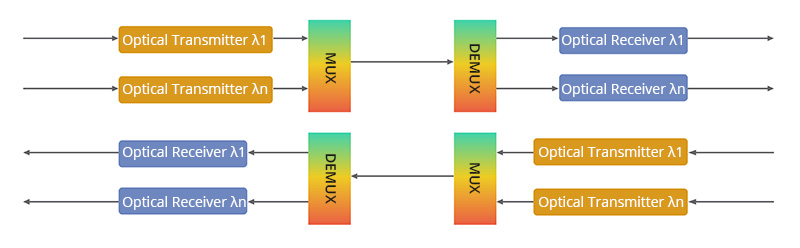

图1：双光纤单向 波分复用传输 系统

• 单光纤双向传输

双向波分复用是指光信号沿单根光纤在两个相反方向上同时传输。这允许两端之间的全双工通信，确保用于传输的波长彼此不同。

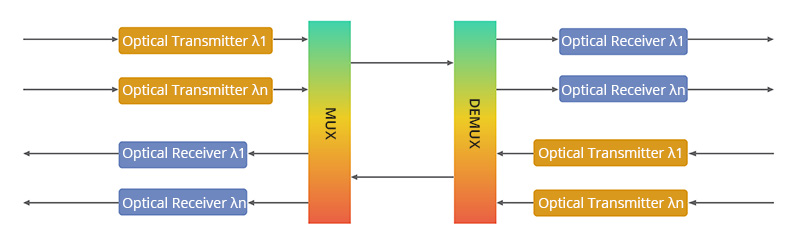

图2：单纤双向 波分复用传输 系统



基本组件

波分复用系统通常由四个主要组件组成：光发射器、光继电器放大器、光接收器和光监控通道。在整个波分复用系统中，光波分复用器和解复用器是波分复用技术的关键部件，其性能对决定系统的传输质量起着至关重要的作用。

1. 光发射机：负责生成特定波长的光信号。每个信道对应一个光发射机，它由激光器和调制器组成，激光器产生光载波，调制器根据输入的电信号调制光载波。

2. 复用器（Mux）：将来自多个光发射机的不同波长信号合并到一根光纤中。复用器通常使用光学滤波器或阵列波导光栅（Arrayed Waveguide Grating, AWG）来实现。

3. 光纤：作为传输介质，光纤在相关波长光谱中显示低损耗和优良的传输性能。

4. 光中继放大器：用于放大途中衰减的信号。在长距离传输中，由于信号衰减，需要周期性地放大信号以保持其强度。常用的放大器类型包括掺铒光纤放大器（Erbium-Doped Fiber Amplifier, EDFA）。

5. 解复用器（Demux）：在接收端，解复用器将合并的信号分离成各个原始波长，并将它们引导到相应的光接收机。解复用器的工作原理与复用器相似，但是过程相反。



   图 3：WDM 系统结构图

6. 光接收机：将从解复用器接收到的光信号转换回电信号。光接收机包括光电探测器和电信号恢复装置。

7. 光监控信道：用于系统管理和性能监控，它可以实时监测系统状态，确保通信质量。

8. 网络管理系统：负责整个WDM系统的配置、管理和故障排除。

CWDM 与 DWDM 与 MWDM 与 LWDM 的区别

CWDM（粗波分复用）、DWDM（密集波分复用）、MWDM（中等波分复用）和LWDM（细波分复用）是光纤通信中的波分复用技术。这些技术通过在单根光纤上同时传输多个不同波长的光信号来提高带宽。下面是这些技术的全面比较：

CWDM（粗波分复用）:

• CWDM是一种使用较宽的通道间隔（通常为20nm）的技术。
• 它可以在1271nm到1611nm的光谱网格中传输最多18个CWDM波长。
• 由于其较宽的通道间隔，CWDM系统的成本较低，但支持的通道数量较少。
• CWDM适用于短距离传输，最大传输距离约为160公里。

DWDM（密集波分复用）:

• DWDM使用更窄的通道间隔（0.8/0.4nm，即100 GHz/50 GHz网格）。
• 它能够在C波段（1525nm到1565nm）和L波段（1570nm到1610nm）中传输40、80甚至160个波长。
• DWDM系统的成本更高，但它提供更大的容量和更长的传输距离，适用于大型网络和长途应用。

MWDM（中等波分复用）:

• MWDM是一种介于CWDM和DWDM之间的技术。
• 它通常用于城市区域内的中等距离通信。
• MWDM的具体技术细节和应用范围相对较少。

LWDM（细波分复用）:

• LWDM通常用于最长10公里的距离，其通道间隔介于DWDM（100 GHz或50 GHz）和CWDM（约300 THz）之间。
• LWDM适用于需要较高密度通道但又不需要DWDM那么高密度的应用场景。



CWDM 与 DWDM

CWDM（粗波分复用）是一种用于城域网接入层的技术。它具有 18 个不同的波长通道，每个通道相隔 20 纳米，波长从 1270 纳米到 1610 纳米不等。这些波长覆盖单模光纤系统的 O、E、S、C 和 L 波段。通过利用CWDM，城域网可以增强光纤传输能力，提高资源利用率，从而降低运营成本。

DWDM（密集波分复用）允许将更多波长封装到单根光纤上。DWDM的信道间距窄至1.6/0.8/0.4 nm（200 GHz/100 GHz/50 GHz），每根光纤最多可容纳160个波，与单波长系统相比，传输能力显著提高。这种对光纤资源的高效利用降低了光网络的建设成本。

以下是CWDM和DWDM之间的主要区别：

• CWDM拥有更简单的架构。CWDM系统不包括OLA，OLA代表光线路放大器。此外，由于CWDM通道间隔更宽，因此无需像DWDM那样担心功率平衡问题。

• CWDM使用更少的功率。在CWDM系统中，使用不带冷却器的激光二极管，从而降低功耗，从而节省成本，使网络运营商受益。

图4：CWDM和DWDM波长图

MWDM 与 LWDM

MWDM（MetroWDM）是一种中波分复用技术，它利用其最初的6个波扩展了CWDM的功能。它将CWDM的20nm波长间距压缩为7nm，并采用热电子冷却器（TEC）温度控制技术将一个波分成两个波。这意味着左右偏差 3.5nm 扩展到 12 个波。通过利用现有的CWDM基础设施，满足10km传输距离的要求，MWDM在进一步节约光纤资源的同时，实现了容量提升。

LWDM（局域网波分复用）是100G光模块中常见的一种精细WDM技术。它在 IEEE 802.3 为 LANWDM 定义的波长范围内工作，信道间隔范围为 200 至 800 GHz。 LWDM 利用 O 波段（1260nm 至 1360nm）的 12 个波长，特别是 1269nm 至 1332nm。这些波长具有接近零色散、低色散和出色的稳定性等特性，间距为 4nm。LWDM通常用于长达10km的距离，介于DWDM（100 GHz或50 GHz）和CWDM（约300 THz）的信道间隔之间。

以下是MWDM和LWDM之间的主要区别：

• MWDM通常用于中等距离的通信，例如在城市地区。另一方面，LWDM 更适合短距离通信，例如在企业网络或局域网（LAN） 内。

• LWDM 可节省更多成本并提高资源利用效率。LWDM通常用于较短的通信距离，提供更低的设备和部署成本。相反，MWDM适用于更大的通信范围，需要更广泛的设备和资源投资。

图 5：MWDM 和 LWDM 波长图

CWDM、DWDM、MWDM和LWDM应用场景

CWDM（粗波分复用）:

• 城市接入网: CWDM因其成本效益高，非常适合城市接入网，可以连接多个用户或办公室至主干网络。
• 移动回传: 在移动通信中，CWDM可用于连接基站与核心网络，特别是在频谱资源有限的情况下。
• 企业网络: 对于需要连接分布在不同地点的企业网络，CWDM提供了一种经济有效的方式。

DWDM（密集波分复用）:

• 国际长途传输: DWDM因其高容量和长距离传输能力，常用于连接不同国家和大陆的海底光缆系统。
• 城市骨干网: 在大型城市中，DWDM可以作为骨干网，连接重要的数据中心和交换站。
• 云服务提供商: 云服务提供商使用DWDM技术来实现数据中心之间的高速连接，以支持大量的数据流量。

MWDM（中等波分复用）:

• 区域网络: MWDM填补了CWDM和DWDM之间的空白，适用于区域网络，连接城市或地区内的多个点。
• 企业级数据中心: 对于不需要DWDM那样高密度的企业级数据中心，MWDM提供了一种中等密度的解决方案。

LWDM（细波分复用）:

• 数据中心内部连接: LWDM适用于数据中心内部的短距离高密度连接，如服务器之间的互联。
• 前沿技术研究: LWDM由于其较高的通道密度，常用于科研领域，如量子通信和光计算研究。

结论

总的来说，WDM技术，包括CWDM、DWDM、MWDM和LWDM，在现代光纤通信系统中起着至关重要的作用。这些技术中的每一个都具有独特的优势和应用场景，可以满足广泛的通信需求。它们为不同的距离和网络环境提供高效可靠的数据传输解决方案。
