ADOP带你探索 PoE 交换机上行链路端口的重要性

以太网供电 （PoE） 交换机彻底改变了网络设备的供电和连接方式，简化了 IP 摄像头、VoIP 电话和 Wi-Fi 接入点等设备的部署。这些交换机的一个关键但经常被忽视的方面是它们的上行链路端口。本文深入探讨了 PoE 交换机上行链路端口的重要性，探讨了它们在现代网络环境中的功能和重要作用。

什么是上行链路端口？

上行链路端口，通常被称为上行端口，是网络设备中的一种特殊端口，用于连接不同层级的网络设备，如将交换机连接到路由器或更高级别的网络设备。这种端口设计用于处理从下级网络设备向上级网络设备的数据流量，从而实现不同网络段之间的通信。

在网络架构中，上行链路端口扮演着至关重要的角色。它们不仅提供了一个通道，使得局域网（LAN）能够与更广泛的网络，如广域网（WAN）或互联网，进行连接，而且还有助于网络流量的管理和优化。上行链路端口通常位于交换机的后部，并且可能会有特殊的标记或颜色以便于识别。

上行链路端口的主要特点包括：

• 数据流向：上行链路端口负责管理从交换机等下级设备到路由器等上级设备的数据流。
• 端口功能：这些端口通常支持更高的数据传输速率，并且可以配置为聚合多个连接，以提高网络的带宽和冗余性。

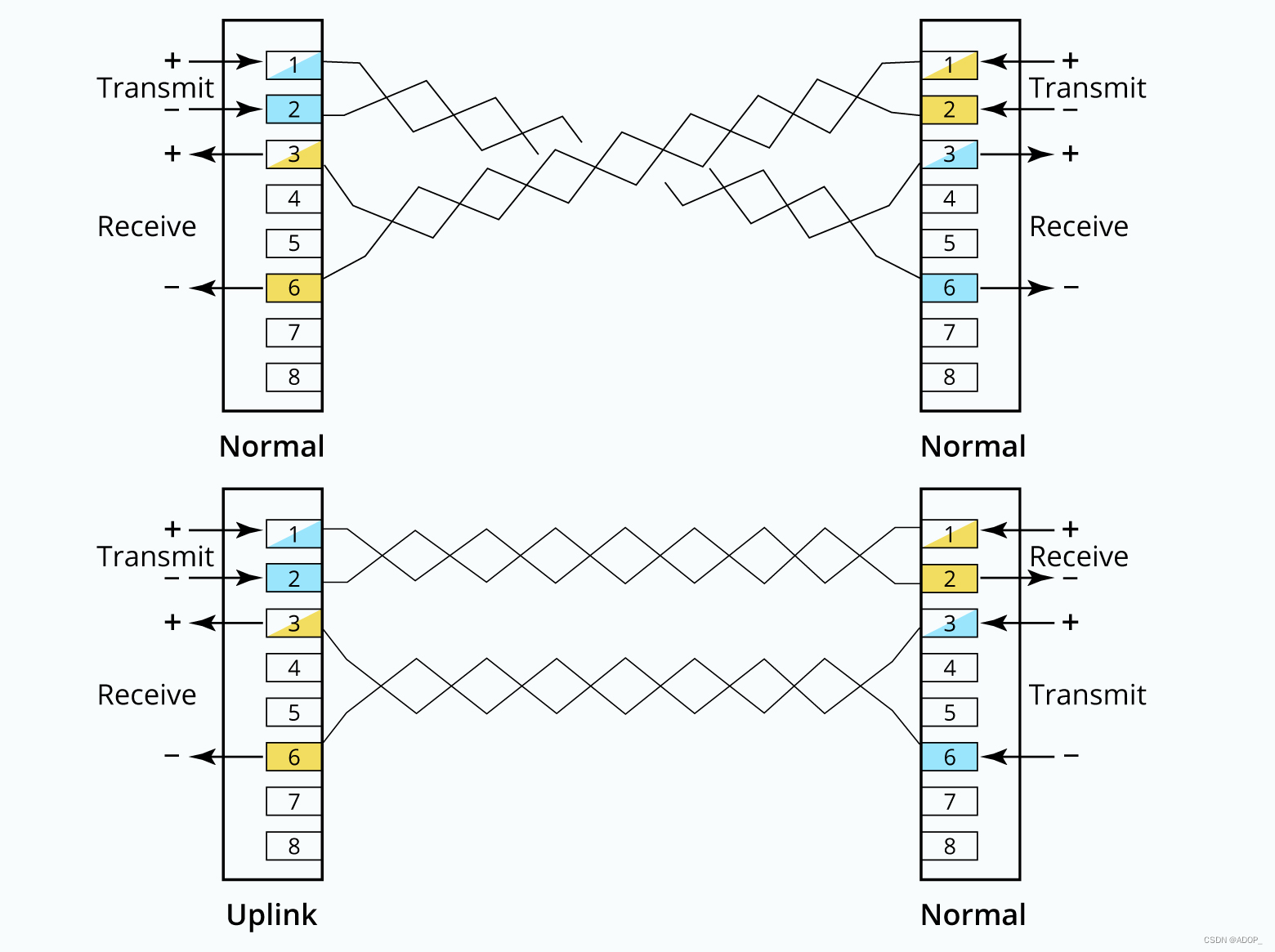

• 简化连接：使用上行链路端口可以避免在连接类似设备时使用交叉电缆，因为它们通常能够自动调整信号以适应直通电缆。
• 防止环路：上行链路端口通常具有环路预防机制，可以防止网络中的数据环路，确保数据流的稳定性。

上行链路端口的应用场景：

• 网络扩展：当需要将多个交换机连接起来扩展网络时，上行链路端口可以用来连接到另一台交换机的标准端口。
• 性能提升：在需要高速数据传输的场景中，上行链路端口可以通过使用小型可插拔（SFP）模块来实现高速连接。
• 网络隔离：在配置虚拟局域网（VLAN）时，上行链路端口可以用来有效地管理和隔离不同的网络流量。

如何配置上行链路端口：

1. 识别上行链路端口：首先需要在交换机上找到并识别上行链路端口。
2. 连接电缆：使用直通以太网电缆将上行链路端口连接到上级网络设备。
3. 配置网络设备：根据网络需求，对交换机和上行链路端口进行适当的配置，包括速度、双工设置等。
4. 测试连接：配置完成后，测试连接以确保数据能够在网络中正确流动。

上行链路端口和常规端口之间的主要区别

上行链路端口（Uplink Port）和常规端口（Downlink Port）在网络设备中都扮演着重要的角色，但它们的设计和功能有着明显的区别。以下是上行链路端口和常规端口之间的主要区别：

上行链路端口（Uplink Port）：

1. 目的：上行链路端口主要用于连接高层级的网络设备，如将交换机连接到路由器或核心网络。
2. 数据流向：数据通常从接入层设备流向分布层或核心层设备。
3. 速度和带宽：上行链路端口通常支持更高的数据传输速率，以适应从多个下行链路汇聚而来的数据流量。
4. 端口数量：在网络设备上，上行链路端口的数量通常较少，因为它们是用来汇总多个下行链路的数据。
5. 特殊功能：上行链路端口可能支持特殊功能，如链路聚合（Link Aggregation）或以太网通道（Ethernet Channel），以提高带宽和冗余性。

常规端口（Downlink Port）：

1. 目的：常规端口主要用于连接终端设备，如计算机、打印机或其他交换机的下行链路端口。
2. 数据流向：数据通常从核心层设备流向接入层设备。
3. 速度和带宽：常规端口的速度和带宽通常与连接的终端设备相匹配，不需要像上行链路端口那样高的数据传输速率。
4. 端口数量：在网络设备上，常规端口的数量通常较多，以便连接更多的终端设备。
5. 特殊功能：常规端口可能不支持上行链路端口的特殊功能，因为它们主要用于直接连接终端设备。

综合对比：

• 位置和标识：上行链路端口通常位于交换机的边缘或特殊位置，并有明显的标识，而常规端口则按顺序排列，没有特殊标识。
• 电缆类型：上行链路端口通常使用直通电缆连接到上级设备，而常规端口连接终端设备时可能需要交叉电缆。
• 配置复杂性：上行链路端口的配置可能更复杂，需要考虑网络的整体架构和流量管理，而常规端口的配置相对简单。



在实际应用中，正确地使用上行链路端口和常规端口对于确保网络的高效运行和稳定性至关重要。网络管理员需要根据网络的设计和需求，合理地配置和使用这两种端口，以实现最佳的网络性能。上行链路端口和常规端口的区别反映了网络设备在不同层次上的连接需求和数据流向，是网络硬件设计的重要考虑因素。通过理解这些区别，可以更好地规划和优化网络架构，确保数据在网络中的顺畅传输。

上行链路端口在连接交换机中的重要性

上行链路端口在连接交换机中的重要性不容小觑，它是网络架构中的关键组成部分，对于维持网络的稳定性和效率起着至关重要的作用。以下是上行链路端口在交换机连接中的几个关键点：

1. 网络层次结构中的桥梁

上行链路端口作为连接不同网络层级的桥梁，使得数据能够从接入层顺畅地流向分布层和核心层。这种流向对于大型网络环境尤为重要，因为它确保了数据可以高效地在网络中传输。

2. 带宽聚合

通过使用上行链路端口，可以实现带宽聚合，即多个物理链路合并为一个逻辑链路，以提高数据传输速率和网络的冗余性。这对于数据中心或需要高带宽连接的企业网络至关重要。

3. 流量管理

上行链路端口允许网络管理员更好地管理流量，特别是在多个下行链路汇聚的情况下。它们可以配置为识别和优先处理特定类型的流量，从而提高网络的整体性能。

4. 网络扩展性

随着企业和组织的增长，网络也需要相应地扩展。上行链路端口提供了一种简便的方式来添加更多的交换机和设备，而无需重新设计整个网络架构。

5. 故障恢复

在网络出现故障时，上行链路端口可以快速地重定向流量，最小化故障对网络的影响。这种快速的故障恢复能力对于维持业务连续性至关重要。

6. 虚拟局域网（VLAN）支持

上行链路端口支持VLAN标签，这意味着它们可以传输属于不同VLAN的数据包，而不会混淆。这对于维护网络的安全性和隔离性非常重要。

7. 网络安全

上行链路端口可以配置安全策略，如访问控制列表（ACL）和端口安全功能，以防止未经授权的访问和网络攻击。

8. 成本效益

使用上行链路端口可以减少网络设备的需求，因为它们可以有效地管理和分配网络资源。这种成本效益对于预算有限的组织尤其重要。

总之，上行链路端口在连接交换机中的作用是多方面的，它不仅提高了网络的性能和可靠性，还为网络的扩展和管理提供了灵活性。正确配置和使用上行链路端口，可以确保网络通信的顺畅，同时也为网络的未来发展打下了坚实的基础。在设计和维护网络时，上行链路端口的选择和配置应当被视为一个重要的考虑因素。

何时应使用上行链路端口？

上行链路端口的使用时机取决于网络设计、扩展需求和性能优化。以下是一些具体的情况，说明何时应该使用上行链路端口：

网络扩展

当网络需要扩展以连接更多设备或交换机时，上行链路端口是理想的选择。它们可以用来连接新的交换机，扩大网络的覆盖范围，同时保持网络结构的清晰和管理的简便。

带宽增强

如果现有网络的带宽不足以满足用户的数据传输需求，可以通过上行链路端口实现链路聚合，增加带宽，提高数据传输速率。

性能优化

在数据中心或需要高速数据传输的环境中，上行链路端口可以用来优化网络性能。通过连接到更快的核心网络或使用高速连接技术，如光纤连接，可以显著提高网络性能。

网络重构

在对现有网络进行重构或升级时，上行链路端口可以用来简化网络结构，提高网络的可靠性和管理效率。

虚拟局域网（VLAN）配置

当需要配置VLAN以隔离不同的网络流量时，上行链路端口可以用来传输多个VLAN的流量，而不会造成流量混淆。

网络冗余

为了提高网络的可靠性和容错能力，可以使用上行链路端口创建冗余路径，确保在主要连接失败时网络仍然能够正常运行。

安全策略实施

当需要在网络中实施安全策略，如访问控制和流量监控时，上行链路端口可以用来监控和控制进入和离开网络的数据流。

成本效益分析

在预算有限的情况下，如果可以通过使用上行链路端口而不是购买更多设备来满足网络需求，那么应该优先考虑使用上行链路端口。

• 如果您的公司与 100 多公里外的企业合并或收购，并且目标是将两个独立的网络集成到一个企业环境中，则除了投资全新的网络基础设施并将所有用户迁移到该网络基础设施之外，还有另一种选择。在特定条件下，可以使用上行链路连接网络。

• 如果您在运营经历季节性波动的零售或旅游组织工作，则可能只有少数员工和设备，但在旺季，需要迅速扩大规模。与其在非高峰月份保持闲置的广泛且昂贵的网络基础设施，不如利用上行链路在繁忙时段整合额外的集线器、路由器和用户设备来扩展网络。

• 同样，如果您的组织有研究人员在偏远地区进行实验并传输回大量数据进行分析，则上行链路端口提供了一种更快、更可靠的方法，可以将数据发送到云进行处理。虽然研究地点可能不需要高级计算，但快速传输数据的能力变得至关重要。

总的来说，上行链路端口的使用应当基于对网络当前状态和未来发展的全面考虑。网络管理员需要评估网络的性能需求、扩展计划和安全要求，以确定何时使用上行链路端口最为合适。通过合理地利用上行链路端口，可以在保证网络性能和稳定性的同时，实现网络的灵活扩展和有效管理。在网络设计和维护的过程中，上行链路端口的正确使用对于优化网络架构和提高网络效率具有重要意义。

结论

总之，PoE 交换机上的上行链路端口不仅是附加功能，而且是创建强大、灵活和高效网络的核心。它们促进了不同网络级别之间的无缝连接，无需大量重新配置即可支持扩展，并确保跨设备的高效数据和电源分配。随着网络不断发展以满足不断增长的需求，了解和有效利用这些端口将是确保网络可靠性、性能和可扩展性的关键。
