在这个日新月异的数字时代,正确的连接方式至关重要,而RJ45连接器正是实现这一点的关键工具之一。无论您是在家中布置办公网络,还是在公司部署复杂的IT基础架构,或是进行任何需要设备间高效数据传输的活动,掌握如何正确压接以太网电缆都是必不可少的技能。
本教程将为您提供关于RJ45连接器的全面指南,包括详细的步骤,教您如何从零开始制作专属的以太网电缆。我们将逐一解析每一个必要的步骤,从选择合适的工具和材料开始,到如何确保连接的紧密性和稳定性,每一个环节都不容忽视。
通过本指南,您将能够识别以往在制作电缆时可能遇到的问题所在,并在未来的工作中更加自信地应对挑战。我们将向您展示哪些方法行之有效,哪些可能导致失败,并解释为什么。整个制作过程中,我们都将坚持最佳实践,确保您能够制作出既可靠又高效的以太网连接。
什么是 RJ45 连接器及其工作原理?

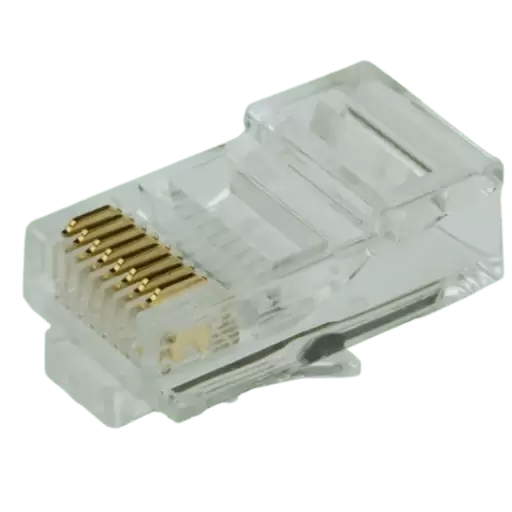

了解 RJ45 连接器结构
RJ45连接器是网络通信中不可或缺的小部件,它的结构虽小,却精巧复杂,保证了网络设备之间的稳定连接和数据传输。下面是对RJ45连接器结构的详细解读:
RJ45连接器的基本结构:
- 外壳:通常由透明或有色的塑料制成,不仅保护内部的金属接触点,还允许用户看到内部线缆的排列情况。
- 金属接触点:RJ45连接器内有8个金属接触点,对应电缆中的8根线。这些接触点负责传输数据信号,并且按照特定的标准(如T568A或T568B)排列。
- 锁扣:位于连接器的顶部,用于固定连接器,防止其从插座中滑落。锁扣的设计对于确保连接的稳定性至关重要。
- 导引槽:帮助用户正确插入电缆,确保每根线都与相应的接触点对齐。
RJ45连接器的内部结构:
- 接触片:每个金属接触点的末端都有一小片金属接触片,当插入网络设备的端口时,这些接触片与端口内的接触点相接触,形成电气连接。
- 线序:电缆中的线必须按照正确的顺序排列并插入到连接器中。错误的线序可能导致连接失败或信号质量下降。
RJ45连接器的功能性结构:
- 屏蔽层:一些RJ45连接器具有屏蔽层,可以减少电磁干扰,提高信号的稳定性,尤其是在高速传输和嘈杂的电磁环境中。
- 接地设计:屏蔽型RJ45连接器通常包含接地设计,以确保额外的干扰可以被有效地引导到地线,而不是影响数据传输。
RJ45连接器虽小,但它的设计和结构却体现了网络工程的精妙和实用性,使其成为现代网络通信不可或缺的一部分。正确理解和使用RJ45连接器,对于建立一个高效、稳定的网络环境至关重要。

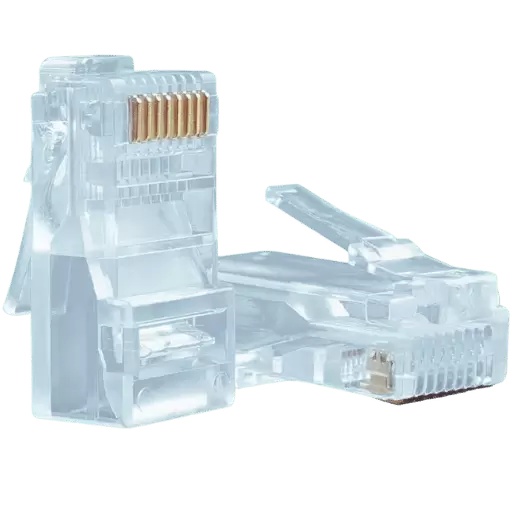

RJ45 插头如何连接到以太网电缆
RJ45插头连接到以太网电缆是网络布线中的一个基本技能。以下是将RJ45插头连接到以太网电缆的详细步骤:
准备工具和材料:
- 以太网电缆(Cat5e、Cat6等)
- RJ45插头
- 网线压线钳
- 线缆剥皮工具
- 线序图(T568A或T568B)
连接步骤:
- 剥线:使用线缆剥皮工具,轻轻剥去电缆外皮约2厘米,露出内部的8根线。
- 整理线序:将8根线按照线序图(T568A或T568B)的顺序排列整齐。
- 剪线:确保线头整齐,使用剪刀或压线钳上的刀片将线头剪齐。
- 插入RJ45插头:将整齐的线头平直插入RJ45插头,确保每根线都紧贴插头的顶端。
- 检查线序:在插头透明的外壳下检查线序是否正确,每根线是否到位。
- 压接:将插头放入网线压线钳的相应槽中,用力压下,使金属接触点与电缆中的线紧密连接。
- 测试:使用网线测试仪检查电缆是否正确连接,确保每一对线都能正常通信。
注意事项:
- 在剥线和整理线序时要小心,避免损伤线芯。
- 确保线序正确,错误的线序会导致连接失败或网络性能下降。
- 压接后,检查锁扣是否完好,确保插头能稳定连接。
通过以上步骤,您可以将RJ45插头正确连接到以太网电缆,建立起稳定可靠的网络连接。
RJ45 连接器的常见应用
RJ45连接器在现代通信网络中扮演着至关重要的角色,它的应用广泛,涵盖了从家庭网络到企业级数据中心的各个方面。以下是一些RJ45连接器的常见应用场景:
家庭网络: 在家庭网络中,RJ45连接器用于连接路由器、交换机和各种网络设备,如电脑、智能电视和游戏机,提供稳定的有线网络连接。
办公室网络: 办公室或商业环境中,RJ45连接器用于构建局域网(LAN),连接工作站、打印机、服务器等设备,支持日常的办公需求和数据处理。
数据中心: 在数据中心,RJ45连接器用于连接服务器、存储设备和网络硬件,确保大量数据的快速传输和处理。
工业控制系统: RJ45连接器也被用于工业控制系统中,连接传感器、控制器和其他监控设备,以实现自动化控制和数据采集。
安防监控: 安防监控系统中,RJ45连接器用于连接摄像头、录像机和监控中心,提供高质量的视频数据传输。
智能家居系统: 在智能家居系统中,RJ45连接器用于连接智能家居设备,如智能灯泡、温度控制器和安全系统,实现家居自动化。
公共网络基础设施: RJ45连接器还用于公共网络基础设施,如互联网服务提供商(ISP)的接入点、电话交换中心和无线基站,支持广泛的网络服务。
这些应用展示了RJ45连接器在连接和维持现代通信网络中的重要性。它们不仅确保了数据的稳定传输,还支持了各种高速网络技术的发展和应用。
如何选择合适的 RJ45 连接器?

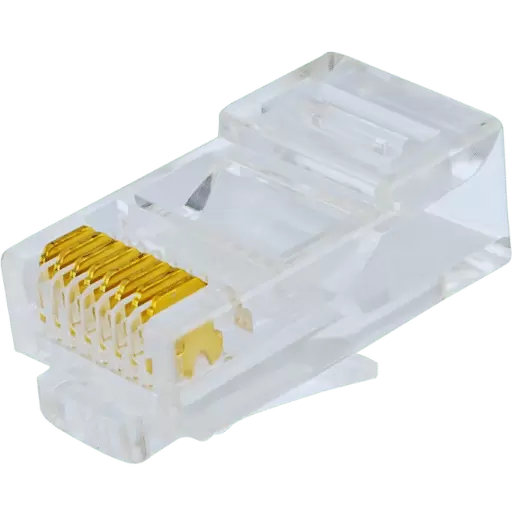

RJ45 连接器类型:Cat5、Cat5e、Cat6 和 Cat6a
RJ45连接器是网络设备中常见的接口,它们通常与不同类别的以太网电缆配合使用,以满足各种网络速度和带宽需求。以下是Cat5、Cat5e、Cat6和Cat6a这几种以太网电缆的特点和应用场景:
-
Cat5:作为较早期的网络电缆标准,Cat5电缆能够支持最高100Mbps的网络速度和100MHz的信号带宽。由于技术限制,它已经逐渐被更新的电缆标准所取代。
-
Cat5e:Cat5e(Category 5 enhanced)电缆是Cat5的改进版本,提供了更高的数据传输速度,最高可达1Gbps,并且带宽也增加到了100MHz。它通过更好的信号处理技术减少了信号干扰,因此在家庭和小型办公网络中得到了广泛应用。
-
Cat6:Cat6(Category 6)电缆设计用于支持更高的数据传输速度,最高可达10Gbps,但在超过55米的距离后,速度会降低。它的信号带宽达到了250MHz,通过内部结构的优化,显著减少了串扰和噪声,适合于要求更高网络性能的企业环境。
-
Cat6a:Cat6a(Category 6 augmented)电缆是对Cat6的进一步增强,它支持长达100米的距离内10Gbps的速度,并且带宽提升到了500MHz。Cat6a电缆具有更强的抗干扰能力,适用于数据中心和大型企业网络,尤其是在需要长距离而不牺牲速度的应用场景中。
屏蔽与非屏蔽 RJ45 连接器
在网络布线中,RJ45连接器可以分为屏蔽(Shielded)和非屏蔽(Unshielded)两种类型,它们各自适用于不同的网络环境和需求。
非屏蔽RJ45连接器(Unshielded RJ45 Connectors): 非屏蔽RJ45连接器是最常见的类型,通常用于家庭和小型办公室网络。这种连接器没有额外的屏蔽层,因此制造成本较低,安装也相对简单。非屏蔽连接器通常与非屏蔽双绞线(UTP)电缆配合使用,适用于电磁干扰较小的环境。它们能够满足一般网络速度和传输距离的需求。
屏蔽RJ45连接器(Shielded RJ45 Connectors): 屏蔽RJ45连接器设计用于提供额外的电磁干扰(EMI)保护。它们通常与屏蔽双绞线(STP)或屏蔽层双绞线(FTP)电缆配合使用。屏蔽连接器包含一个金属屏蔽层,可以减少外部电磁干扰,保护数据传输不受影响,特别适合于工业环境、医院或其他可能存在较强电磁干扰的场所。屏蔽连接器的成本和安装复杂度通常高于非屏蔽连接器。
选择屏蔽或非屏蔽RJ45连接器时,应考虑网络环境的特点、电磁干扰的程度以及预算。正确的选择能够确保网络的稳定性和性能,满足特定环境下的需求。
RJ45 连接器的实心线与绞合电缆
RJ45连接器可以连接两种不同类型的以太网电缆:实心线电缆和绞合电缆。这两种电缆在结构和应用上各有特点。
实心线电缆(Solid Cable): 实心线电缆由单根坚固的铜线构成每一对线缆。这种电缆的特点是信号传输稳定,抗干扰能力较强,适合固定布线,如办公室或家庭内部的墙壁和天花板内的布线。实心线电缆通常用于较长距离的传输,因为它们的物理特性使得信号能够在较长距离内保持稳定。
绞合电缆(Stranded Cable): 绞合电缆由多根细小的铜丝绞合在一起构成每一对线缆。这种电缆更加柔软灵活,适合制作成跳线(Patch Cables)或连接线,用于连接设备与墙面插座或者交换机和路由器之间。绞合电缆的灵活性使其更适合频繁移动或插拔的应用场景。
选择实心线还是绞合电缆? 选择实心线电缆还是绞合电缆,主要取决于使用环境和需求。如果是固定布线,需要长距离且不经常移动的连接,实心线电缆是更好的选择。而对于需要灵活性和经常移动或插拔的场合,如工作站到墙插座的连接,绞合电缆则更为合适。

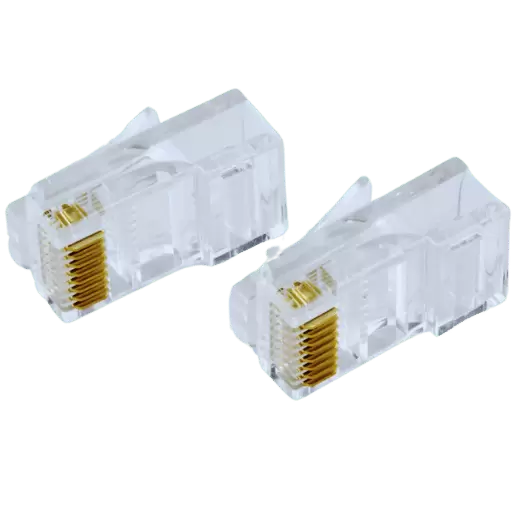

压接 RJ45 连接器需要哪些工具?
RJ45 连接器的基本压接工具
RJ45连接器的压接是网络布线过程中的一个重要步骤,它需要一些基本的工具来完成。以下是进行RJ45连接器压接所需的基本工具:
-
网线压线钳(Crimping Tool):这是压接RJ45连接器最关键的工具。它不仅用于将金属接触点牢固地压入电缆的绝缘部分,还可以用来剪断多余的线缆和剥去电缆的外皮。
-
线缆剥皮工具(Stripper Tool):用于准确且安全地剥去以太网电缆外皮,露出内部的铜线,而不损伤到线缆本身。
-
线序检测器(Cable Tester):在压接完成后,使用线序检测器可以测试电缆是否正确连接,确保每一对线都能正常通信。
-
直尺或切线工具(Cutting Tool):用于在压接前将线缆切割成合适的长度,确保线头整齐。
-
RJ45连接器:根据电缆类型(如Cat5e、Cat6等)选择合适的RJ45连接器。
-
以太网电缆:选择合适类别的以太网电缆,如Cat5e、Cat6或Cat6a。
使用这些工具时,应遵循正确的压接步骤,包括剥线、整理线序、插入连接器、压接和测试。正确的工具和方法能够确保RJ45连接器的稳定性和网络通信的可靠性。
使用模块化压接工具进行 RJ45 端接
使用模块化压接工具进行RJ45端接是建立网络连接的一个重要步骤。这种工具能够确保RJ45插头正确、牢固地连接到以太网电缆上。以下是使用模块化压接工具进行RJ45端接的步骤:
-
准备工具和材料:您需要模块化压接工具、RJ45插头以及待端接的以太网电缆。
-
剥线:使用压接工具上的剥线功能,小心地剥去电缆外皮大约2厘米,露出内部的铜线。
-
整理线序:将露出的铜线按照标准线序(T568A或T568B)排列整齐。
-
剪线:使用压接工具上的切线功能,将线头剪齐,以确保它们能够平整地插入RJ45插头。
-
插入插头:将整理好的线头小心地插入RJ45插头中,确保每根线都插到底部。
-
压接:将装有电缆的RJ45插头放入模块化压接工具的压接槽中,然后均匀用力压下工具,完成压接。
-
检查和测试:压接完成后,检查插头是否牢固,然后使用网络测试仪进行测试,确保每一对线都正确连接。
模块化压接工具的设计使得整个端接过程既快速又可靠,它集剥线、切线和压接于一体,大大简化了网络布线的复杂性。正确使用模块化压接工具不仅能提高工作效率,还能确保网络连接的质量和稳定性。
用于 RJ45 压接的附加工具
在进行RJ45压接时,除了基本的压接工具外,还有一些附加工具可以帮助提高工作效率和确保连接的质量。以下是一些有用的附加工具:
-
电缆测试仪(Cable Tester):在压接完成后,使用电缆测试仪可以检测电缆是否正确连接,确保每一对线都能正常通信。
-
线序图(Wiring Diagram):提供标准的T568A和T568B线序配置,帮助正确排列电缆线。
-
尼龙扎带(Nylon Cable Ties):用于整理和固定已经压接好的电缆,保持工作区域的整洁。
-
电缆剪(Cable Scissors):专门设计用于切割电缆和去除多余的线头,比普通剪刀更为精确和方便。
-
电缆管理配件(Cable Management Accessories):如电缆槽、导线板等,用于布线后的电缆管理,确保网络布线的整洁和安全。
-
放大镜或检查镜(Magnifying Glass or Inspection Mirror):在插入RJ45插头前,用于检查电缆线的顺序和位置是否正确。
-
防静电腕带(Antistatic Wrist Strap):在处理网络硬件时,使用防静电腕带可以防止静电损害敏感的电子组件。
-
绝缘胶带(Insulating Tape):用于标记电缆或修复轻微的电缆损伤。
这些附加工具虽然不是压接过程中必需的,但它们可以提高工作效率,帮助避免错误,并确保网络连接的稳定性和安全性。正确使用这些工具,可以使RJ45压接工作更加顺利和专业。
分步指南:如何压接 RJ45 连接器
准备以太网电缆是网络安装和维护中的一个重要步骤。以下是准备以太网电缆的详细指南:
-
选择合适的电缆:根据您的网络需求选择合适类别的以太网电缆,如Cat5e、Cat6或Cat6a。
-
测量电缆长度:确定所需电缆的长度,留出适当的余量以便于安装和未来调整。
-
剥线:使用线缆剥皮工具,轻轻剥去电缆外皮约2厘米,露出内部的铜线。
-
整理线序:将露出的铜线按照标准线序(T568A或T568B)排列整齐。
-
剪线:使用剪刀或压线钳上的刀片,将线头剪齐,以确保它们能够平整地插入RJ45插头。
-
安装RJ45插头:将整理好的线头小心地插入RJ45插头中,确保每根线都插到底部。
-
压接插头:使用网线压线钳,将RJ45插头压接到电缆上,确保金属接触点牢固地连接到铜线上。
-
测试电缆:使用电缆测试仪检查电缆是否正确连接,确保每一对线都能正常通信。
-
标记和管理电缆:使用标签或绝缘胶带对电缆进行标记,便于识别和管理。
-
安装和固定电缆:将准备好的电缆安装到位,并使用尼龙扎带或电缆槽固定,保持布线的整洁和安全。
通过遵循这些步骤,您可以确保以太网电缆被正确准备和安装,为网络提供稳定可靠的连接。
RJ45 连接器的常见问题和修复
修复 RJ45 压接中的不良连接
修复RJ45压接中的不良连接通常涉及重新压接或更换RJ45插头。以下是一些步骤和技巧,帮助您解决这个问题:
-
诊断问题:首先使用电缆测试仪检测电缆,确定是哪一对线或哪个接触点出现了问题。
-
剪除旧插头:如果确认是压接问题,使用剪刀或线缆剪将旧的RJ45插头剪掉。
-
重新剥线:使用线缆剥皮工具轻轻剥去电缆外皮约2厘米,露出内部的铜线。
-
重新整理线序:按照标准线序(T568A或T568B)重新排列铜线。
-
剪齐线头:使用剪刀或压线钳上的刀片将线头剪齐,确保它们能够平整地插入新的RJ45插头。
-
安装新插头:将整理好的线头小心地插入新的RJ45插头中,确保每根线都插到底部。
-
压接插头:使用网线压线钳,将新的RJ45插头压接到电缆上,确保金属接触点牢固地连接到铜线上。
-
再次测试:使用电缆测试仪再次检查电缆,确保所有线都正确连接且通信正常。
-
视觉检查:检查压接后的插头,确保锁扣完好,没有裸露的铜线,并且插头与电缆之间的连接紧密。
如果在压接过程中遇到困难,或者测试后仍然存在问题,可能需要专业的工具或技术支持。在处理网络硬件时,始终要确保遵循安全操作规程,以防止任何可能的损害。
解决 RJ45 连接器中的屏蔽问题
解决RJ45连接器中的屏蔽问题通常涉及到确保屏蔽效果最大化,以减少电磁干扰(EMI)对网络性能的影响。以下是一些步骤和建议来解决屏蔽问题:
-
检查屏蔽完整性:首先检查RJ45连接器和电缆的屏蔽层是否完好无损。任何裂缝或断裂都可能导致屏蔽效果降低。
-
确保正确接地:屏蔽电缆和连接器必须正确接地,以便有效地引导干扰信号远离信号线。检查接地线是否牢固连接到适当的接地点。
-
使用合适的屏蔽类型:根据网络环境选择合适的屏蔽类型,如FTP(屏蔽层双绞线)、STP(屏蔽双绞线)或SFTP(屏蔽和屏蔽层双绞线)。
-
重新压接连接器:如果屏蔽问题是由于压接不良造成的,重新压接RJ45连接器可能是必要的。在压接时,确保屏蔽层正确地固定在连接器内部。
-
使用屏蔽配件:在需要的地方使用屏蔽模块、屏蔽面板和屏蔽插座,以增强整个网络的屏蔽效果。
-
避免屏蔽间断:在电缆路径中避免屏蔽间断,确保从一端到另一端的屏蔽连续性。
-
定期测试和维护:使用专业的网络测试工具定期检查屏蔽效果,并进行必要的维护。
通过这些步骤,您可以有效地解决RJ45连接器中的屏蔽问题,提高网络的可靠性和性能。
对以太网电缆中的信号丢失进行故障排除
信号丢失是以太网电缆中常见的问题,可能会导致网络连接不稳定或完全中断。以下是对以太网电缆中信号丢失进行故障排除的步骤:
-
检查电缆连接:首先确保所有的电缆连接都牢固无误。松动的连接是信号丢失的常见原因。
-
检查电缆损伤:仔细检查电缆是否有明显的损伤,如切口、压痕或弯曲过度的地方。
-
测试电缆:使用电缆测试仪检测电缆的完整性和性能。这可以帮助您确定问题是否出在电缆本身。
-
更换疑似有问题的电缆:如果测试显示电缆有问题,尝试更换它以看是否能解决信号丢失的问题。
-
检查网络设备:确认所有相关的网络设备,如路由器、交换机和网络接口卡,都在正常工作状态。
-
检查电缆类型和类别:确保使用的电缆类型适合您的网络速度和带宽需求。例如,Cat5e电缆可能不适合10Gbps的传输速度。
-
考虑电磁干扰(EMI):检查电缆附近是否有可能产生电磁干扰的源头,如电机、荧光灯或其他电缆。如果有,尝试重新布线或使用屏蔽电缆。
-
检查端接和压接:不良的端接或压接可能导致信号丢失。检查RJ45插头的压接是否牢固,且没有裸露的铜线。
-
更新驱动程序和固件:确保所有网络设备的驱动程序和固件都是最新的,旧的软件可能会导致兼容性问题。
-
咨询专业人士:如果以上步骤都不能解决问题,可能需要咨询网络专业人士进行更深入的诊断。
通过这些步骤,您通常可以识别并解决以太网电缆中的信号丢失问题。
常见问题解答(FAQ)
问:什么是 RJ45 连接器?
答:RJ45连接器是一种常用于以太网网络的电子接口,它允许网络电缆与网络设备如路由器、交换机和计算机连接。这种连接器通常配合双绞线电缆使用,支持高速数据传输。RJ45连接器的设计确保了网络连接的物理安全性和信号的稳定传输。简而言之,RJ45连接器就是网络通信中用于连接电缆和设备的小型但关键的组件。
问:Cat 5、Cat5e 和 Cat6 电缆有什么区别?
答:Cat5、Cat5e和Cat6电缆是以太网网络中常用的不同类型的电缆,它们主要在传输速度和带宽上有所区别:
- Cat5:最早的标准,支持最高100Mbps的速度和100MHz的带宽。
- Cat5e:改进版的Cat5,支持最高1Gbps的速度和100MHz的带宽,减少了信号干扰。
- Cat6:更高级的电缆,支持速度高达10Gbps(最长55米)和250MHz的带宽,提供了更好的性能和抗干扰能力。
问:如何使用 Cat6 RJ45 连接器压接以太网电缆?
答:使用Cat6 RJ45连接器压接以太网电缆的步骤如下:
- 剥线:使用剥线工具剥去电缆外皮约2厘米。
- 整理线序:将露出的铜线按照T568A或T568B标准排列。
- 剪齐线头:确保线头整齐,方便插入RJ45连接器。
- 插入连接器:将线头平整地插入RJ45连接器。
- 压接:使用压接工具将连接器压紧,确保金属接触点与铜线接触良好。
- 测试:使用电缆测试仪检查电缆是否正确压接。
简单来说,就是剥线、整理、剪齐、插入、压接和测试这六个步骤。
问:RJ45 连接器是否与实心电缆和绞合电缆兼容?
答:是的,RJ45连接器与实心电缆和绞合电缆都兼容。实心电缆通常用于固定布线,而绞合电缆则用于制作灵活的跳线。在压接时,只需确保使用适合电缆类型的RJ45连接器即可。简单来说,RJ45连接器可以适配这两种电缆,只要正确压接。
问:RJ45 连接器镀金触点有哪些优点?
答:RJ45连接器的镀金触点主要优点包括提高了连接的可靠性和耐腐蚀性,减少了接触电阻,保证了更好的信号传输质量。简单来说,镀金触点有助于提升网络连接的稳定性和持久性。
问:我可以使用带有 Cat5 RJ6 连接器的 Cat45e 线吗?
答:可以,Cat5e电缆通常与Cat5 RJ45连接器兼容。不过,为了确保最佳性能,建议使用与电缆相匹配的连接器。简单来说,虽然可以使用,但最好匹配相同类别的连接器。
问:8P8C 是什么意思?它与 RJ45 有何关系?
答:8P8C代表“8位位置8个接触点”,是一种电连接器的规格,常用于电话和网络连接器。RJ45是8P8C连接器的一种常见用途,特别是在以太网网络中。简单来说,8P8C描述了连接器的物理结构,而RJ45是这种结构在网络中的具体应用。
问:压接 RJ45 连接器需要特定的工具套件吗?
答:当然,压接RJ45连接器确实需要一套特定的工具。这套工具通常包括两件主要的设备:剥线钳和压线钳。剥线钳用于精确地移除电缆外皮,而压线钳则用于将裸露的线缆牢固地压接在RJ45连接器内部。虽然市面上有些RJ45连接器声称可以无需工具压接,但为了保证连接的质量和稳定性,使用专业工具套件仍然是行业内的标准做法。这样不仅可以提高作业效率,还能确保网络连接的可靠性。🛠️
问:是否有适合不同应用的不同类型的 rj45 以太网连接器?
答:确实存在多种类型的RJ45以太网连接器,它们适用于不同的网络环境和应用。主要有以下几种:
- 标准RJ45连接器: 这是最常见的类型,适用于大多数家庭和办公室网络环境。
- 屏蔽RJ45连接器: 这种连接器具有额外的屏蔽层,适用于高电磁干扰的环境,如工业区或医院。
- DTE和DCE类型: DTE(数据终端设备)类型用于以太网网卡、路由器等设备,而DCE(数据通信设备)类型用于交换机等网络设备。
每种连接器都有其特定的应用场景,选择合适的RJ45连接器可以确保网络的稳定性和性能。🔌
