基于压缩感知的单像素相机

基于压缩感知的单像素相机

成像是一个传统的信号处理领域，俗话说“百闻不如一见”，图像在整个数字信号处理领域中占有举足轻重的地位。压缩感知理论刚被提出来时并没有被广泛认可，但是随着单像素相机成像框架的提出，压缩感知理论立刻吸引了广大研究学者的关注。它的成像框图如图1所示。

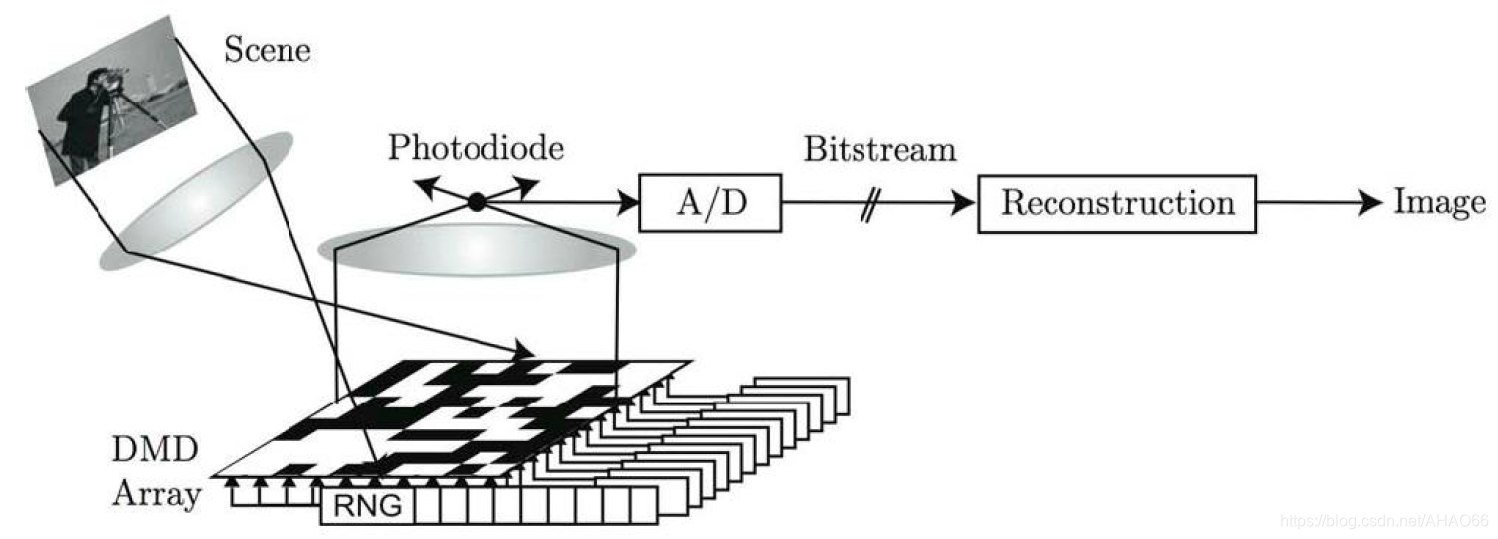

图1 单像素相机原理图

该方案中最核心的器件是数字微镜器( digital micro-mirror device，DMD)，它是一种光调制器，在基于压缩感知的成像体系中，DMD扮演着非常重要的角色。DMD是美国得州仪器公司( Texas Instruments，T)生产的一种通过成千上万个微镜反射入射光而实现光调制的器件，这些微镜阵列都可以通过配置单元设定翻转角度。每个微镜通过一个铰链实现两种固定的翻转状态,角度为水平方向的士12翻转(早期的型号是士10°翻转)。其翻转角度状态由片上内存SRAM中相应的比特值来决定其翻转状态，例如，比特值为“1”则表示沿水平方向的+12°翻转，反之，如果比特值为“0”则表示沿水平方向的-12°翻转。如图7.2所示，由于微镜的翻转角度不同，可以把入射光沿两个不同的角度反射，当微镜翻转角度为+12°时，实现对入射光的对称角度反射；而当微镜翻转角度为-12°时，则微镜把入射光反射到芯片内置的光吸收材料上，即没有反射光输出，这就实现了通过成千上万个微镜是否反射入射光而实现对入射光的调制。
