IoT设备与手机App之间如何实现实时消息通信——业务场景最佳实践

背景

M2M（即Machine-to-Machine）是一种端对端通信技术。阿里云 IoT 企业物联网实例通过基于规则引擎的 Topic 转发功能，实现设备之间 M2M 通信。您不用担心高并发场景下的高并发、稳定性、低延时等技术难点，也不需要购买大量服务器去承载这些请求，您只需要根据自己的业务配置好转发规则即可。

今天，我们讲解在工业场景中 PLC 工控机和管理人员 App 的联动，此方案也同样适用于智能家居场景中温湿度传感器和空调联动，空气质量传感器和空气净化器联动等。

整体技术方案

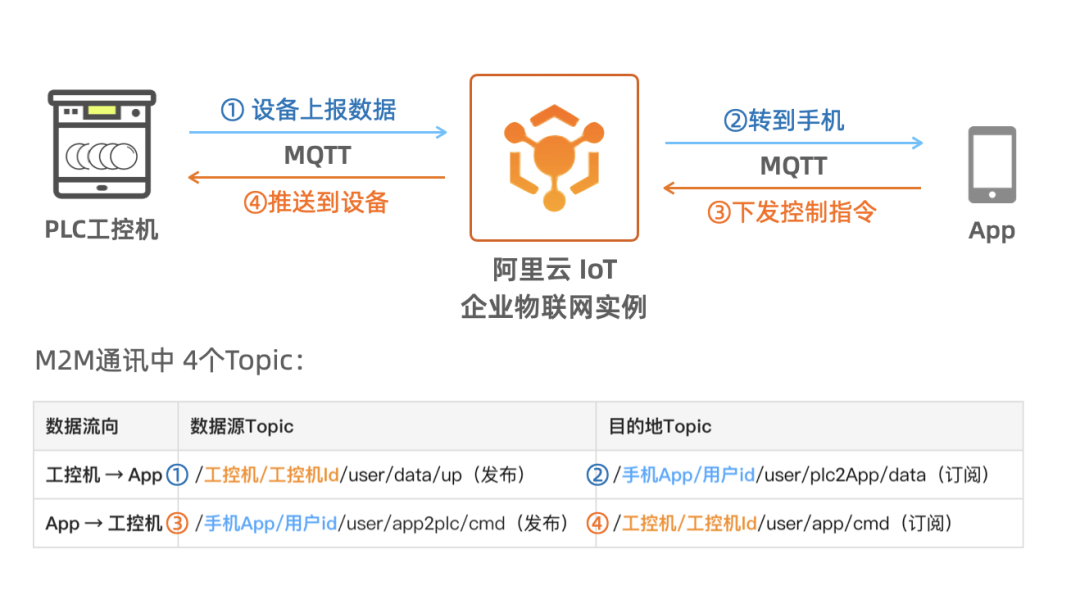

基于阿里云 IoT 企业物联网实例的设备之间 M2M 通信整体技术方案如下:

设备 M2M 通信实战

1.创建产品，配置自定义Topic

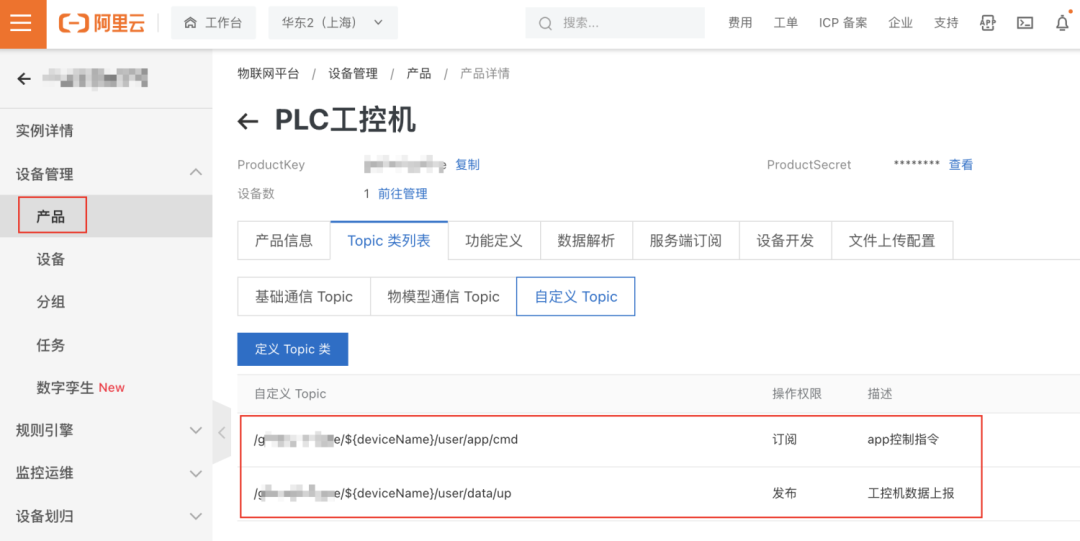

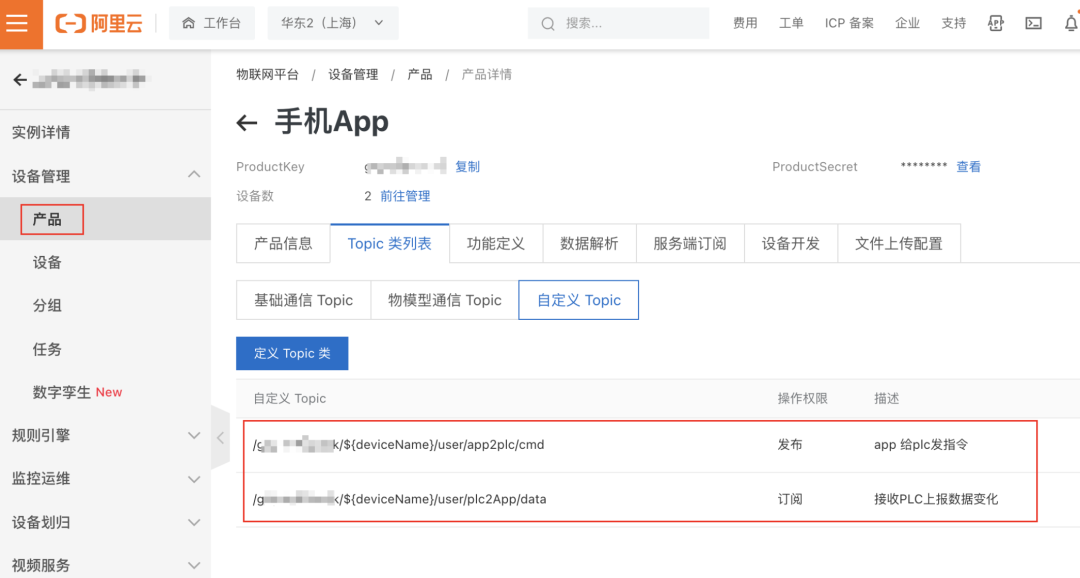

首先，我们在物联网控制台创建手机App产品和PLC工控机，并添加自定义Topic。

然后，在产品下各注册一个设备。

2.配置规则引擎，Topic转发

2.1 PLC工控机上报数据流转App

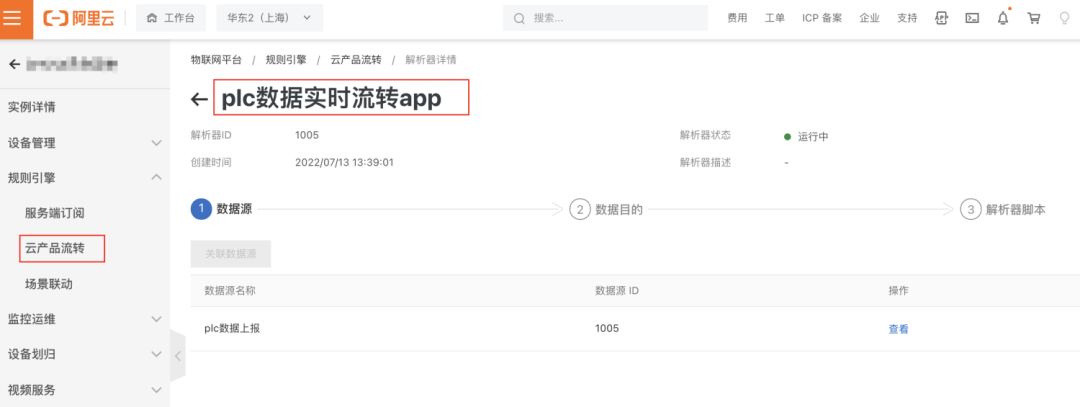

完成设备接入后，我们在规则引擎-云产品流转创建新规则，PLC数据实时流转App。

① 数据源- PLC工控机数据上报

工控机上报数据 Topic：
/工控机/工控机id/user/data/up

Payload：
{
    "toAppTopic":"/手机App/手机id/user/plc2App/data",
    "t":56,
    "h":68
}

② 数据目的地- 手机App订阅

手机App订阅 Topic：
/手机App/手机id/user/plc2App/data

③ 解析脚本

//通过 payload 函数，获取设备上报的消息内容，并按照JSON格式转换。
var data = payload("json");

// 目标Topic
var toAppTopic = data.toAppTopic;
// App 指令流转到 PLC设备
writeIotTopic(1009, toAppTopic, data)

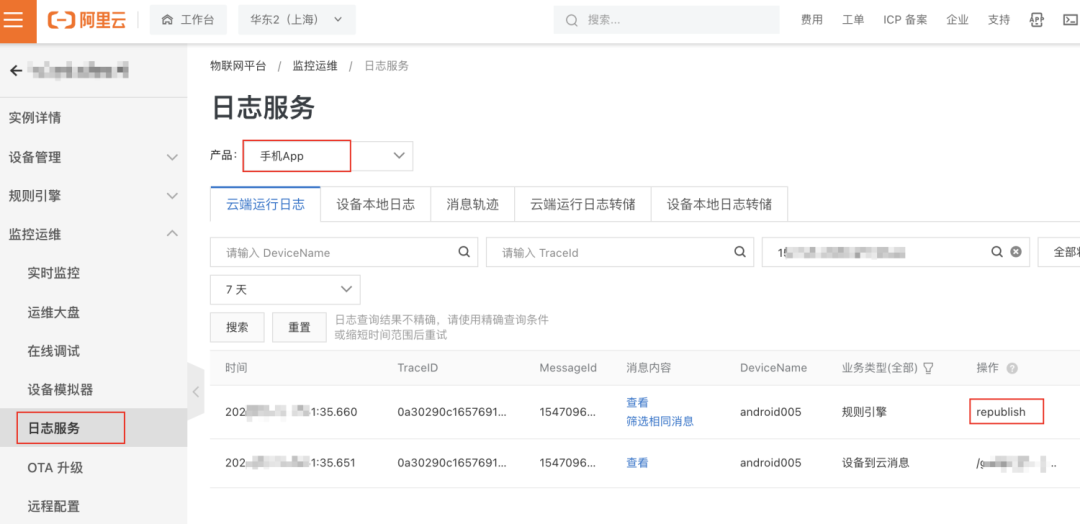

当PLC工控机有数据上报后，消息上报和规则引擎流转日志，如下：

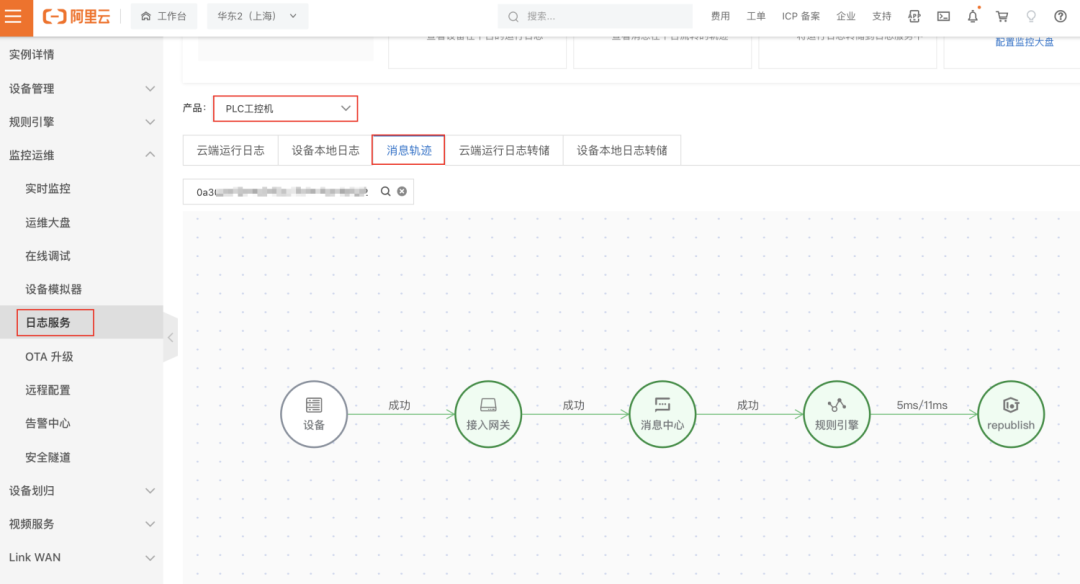

数据流转的消息轨迹

2.2 手机App推送控制指令到PLC工控机

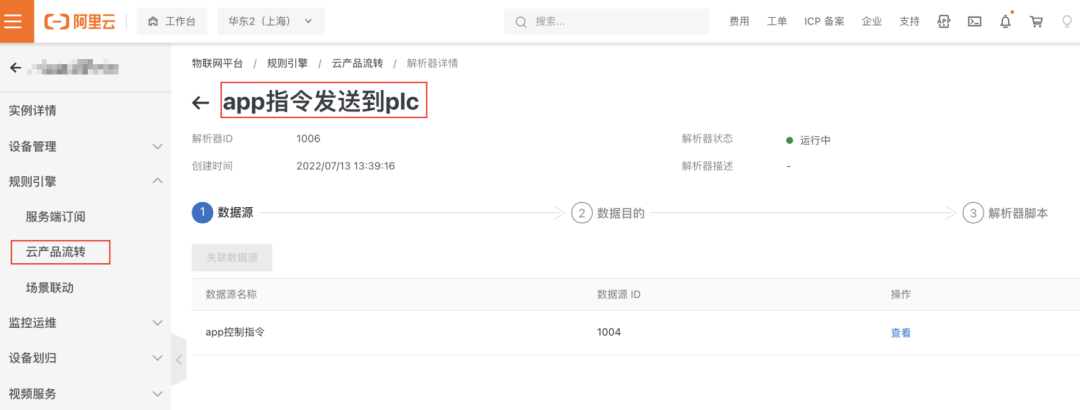

接下来，我们在规则引擎-云产品流转创建新规则，App指令发送到PLC。

① 数据源- 手机下发控制指令

手机下发控制指令 Topic：
/手机App/手机id/user/app2plc/cmd

Payload：
{
    "toPlcDeviceTopic":"/PLC工控机/工控机id/user/app/cmd",
    "light":"on"
}

② 数据目的地- 工控机指令订阅

PLC工控机订阅 Topic：
/PLC工控机/工控机id/user/app/cmd

③ 解析脚本

//通过 payload 函数，获取设备上报的消息内容，并按照JSON格式转换。
var data = payload("json");

// 目标设备Topic
var toPlcDeviceTopic = data.toPlcDeviceTopic;
// App 指令流转到 PLC设备
writeIotTopic(1009, toPlcDeviceTopic, data)

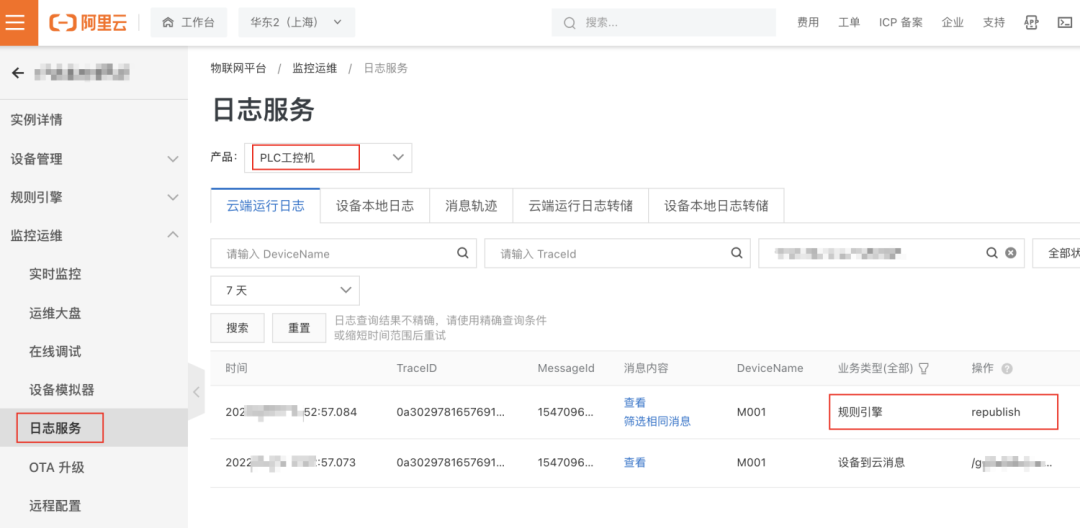

当手机App下发控制指令后，流转日志，如下：

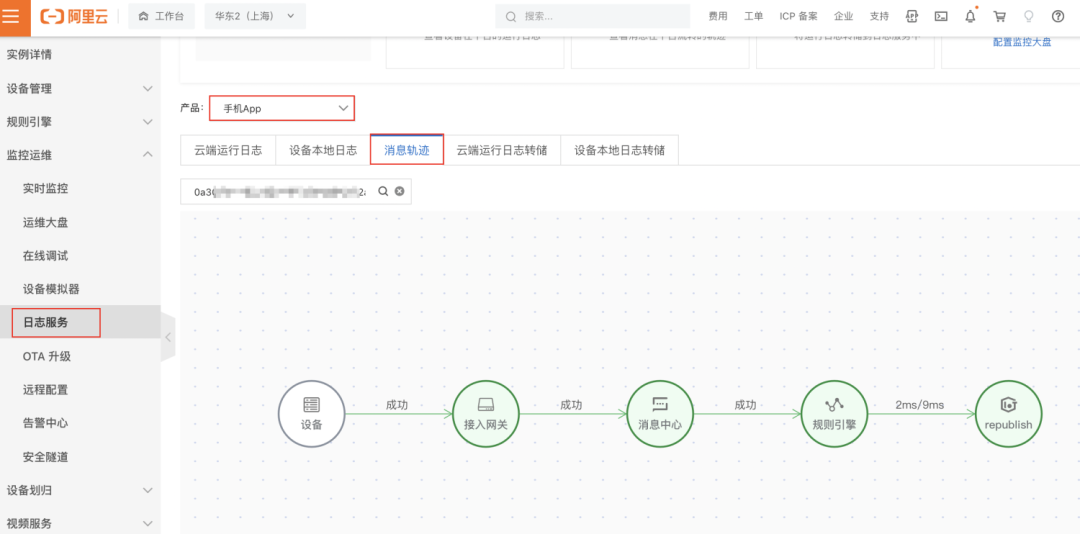

数据流转的消息轨迹如下

至此，我们基于阿里云 IoT 企业物联网平台完成了PLC工控机和手机App之间的实时消息通信，整个过程不需要业务服务器参与，保障了设备间消息实时和高效通信
