题目：在解析几何中，空间中的一个点的位置是用它的x坐标和Y坐标来描述的。因此可以说点1的位置是(X1, Y1)，点2的位置是(X2, Y2）。这两点之间的距离是(X2-X1)的平方根和(Y2-Y1）的平方根的乘积。绘制一张计算两点间跟离的操作distance(X1,Y1,X2,Y2)的活动图。包括所有的活动（对象方法级别的算法活动图）。

1. 活动图概述

在解析几何中，计算两点之间的距离是一个基础但重要的操作。题目要求我们绘制一个计算两点间距离的操作distance(X1,Y1,X2,Y2)的活动图，这个活动图需要展示从输入坐标到输出距离的完整计算过程。

活动图(Activity Diagram)是UML中用于描述系统行为的一种图形化工具，它特别适合展示算法流程和操作步骤。对于这个计算两点距离的问题，活动图能够清晰地展示：

输入两个点的坐标
计算x轴和y轴的差值
对差值进行平方运算
将平方结果相加
对和进行平方根运算
输出最终的距离结果

2. 活动图绘画分析

根据题目提供的描述和图示，我们可以将计算过程分解为以下几个主要活动：

输入阶段：接收两个点的坐标(X1,Y1)和(X2,Y2)
计算阶段：
- 计算x轴差值：deltaX = X2 - X1
- 计算y轴差值：deltaY = Y2 - Y1
- 计算x差值的平方：sqX = deltaX²
- 计算y差值的平方：sqY = deltaY²
- 求和：sumSq = sqX + sqY
结果处理阶段：
- 计算平方根：distance = sqrt(sumSq)
- 输出最终的距离值

题目描述中有一个小错误："这两点之间的距离是(X2-X1)的平方根和(Y2-Y1)的平方根的乘积"，实际上正确的距离公式应该是两个差值的平方和的平方根，即√[(X2-X1)² + (Y2-Y1)²]。活动图正确地实现了这个公式。

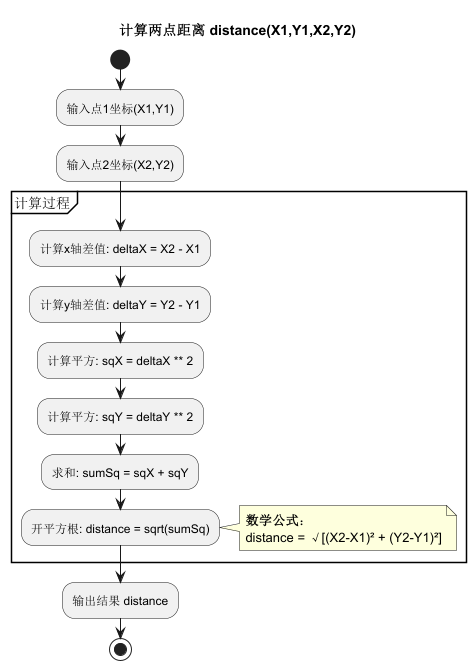

3. 活动图绘画与PlantUML代码实现

下面是用PlantUML语言实现这个活动图的代码：

@startuml DistanceCalculationActivity

title 计算两点距离 distance(X1,Y1,X2,Y2)

start

:输入点1坐标(X1,Y1);
:输入点2坐标(X2,Y2);

group 计算过程
  :计算x轴差值: deltaX = X2 - X1;
  :计算y轴差值: deltaY = Y2 - Y1;

  :计算平方: sqX = deltaX ** 2;
  :计算平方: sqY = deltaY ** 2;

  :求和: sumSq = sqX + sqY;

  :开平方根: distance = sqrt(sumSq);

  note right
    **数学公式**：
    distance = √[(X2-X1)² + (Y2-Y1)²]
  end note
end group

:输出结果 distance;

stop

@enduml

这个PlantUML代码会生成一个从左到右的线性活动图，清晰地展示了计算两点距离的每一步骤。每个活动用一个矩形表示，箭头指示流程方向。

4. 活动图的关键点

输入验证：虽然图中没有显示，但在实际应用中，应该添加输入验证活动，确保输入的坐标是有效的数字。
数学运算顺序：活动图准确地反映了数学运算的顺序：
- 先计算差值
- 然后平方
- 接着求和
- 最后开平方根
变量命名：活动图中使用了有意义的变量名(deltaX, deltaY, sqX, sqY, sumSq)，这提高了可读性。
公式准确性：活动图正确地实现了欧几里得距离公式，纠正了题目描述中的小错误。
线性流程：由于这个算法是纯顺序执行的，活动图呈现简单的线性结构，没有分支或循环。

5. 总结

通过这个活动图，我们可以清晰地理解计算两点间距离的算法流程。活动图作为一种可视化工具，有效地展示了：

算法的输入输出
中间计算步骤
各步骤之间的顺序关系

对于初学者来说，这样的活动图有助于理解数学公式如何在程序中一步步实现。对于有经验的开发者，活动图可以作为代码设计的前期可视化工具，确保逻辑正确性后再进行编码实现。

在实际编程实现时，可以将这个活动图直接转化为伪代码或具体编程语言的函数。例如在Python中

import math

def distance(X1, Y1, X2, Y2):
    deltaX = X2 - X1
    deltaY = Y2 - Y1
    sqX = deltaX ** 2
    sqY = deltaY ** 2
    sumSq = sqX + sqY
    return math.sqrt(sumSq)

这个Python函数完全对应了活动图中的各个步骤，验证了活动图作为设计工具的有效性。
