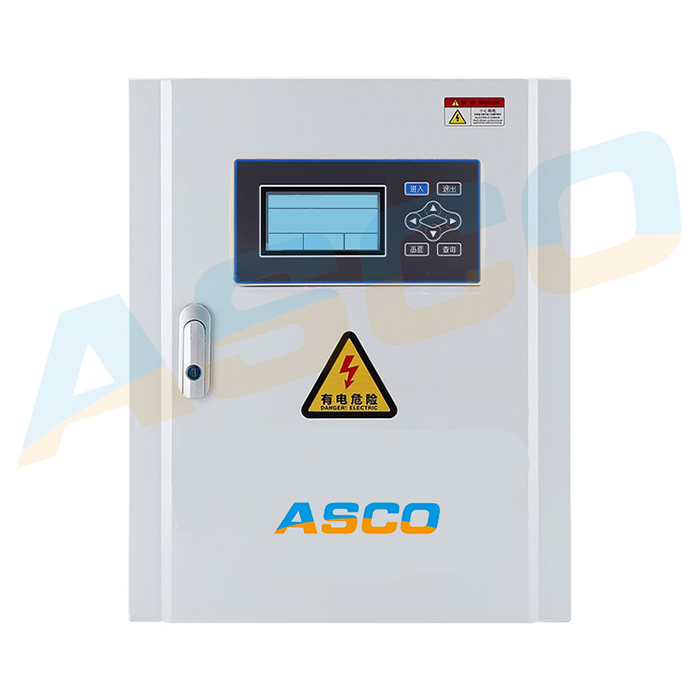

消防电源系统是依照防火报警行业的国家标准 《火灾报警控制器通用技术条件》 (GB4717-2005)和《消防联动控制设备通用技术条件》 (GB16806-2006)开发生产的一系列低压直流稳压电源。

适用于火灾报警器、消防联动控制设备、消防广播通讯设备、灭火控制设备、可燃气体检测设备等各种楼宇自控系统。主回路输出直流 24V，用户还可选配 5V、12V、 35V、- 12V 至-20V 等，各路之间可隔离，也可共地。

另有副回路供蓄电池组充电之用。主回路电流容量，分为 5A、 10A、 20A、 30A 等。

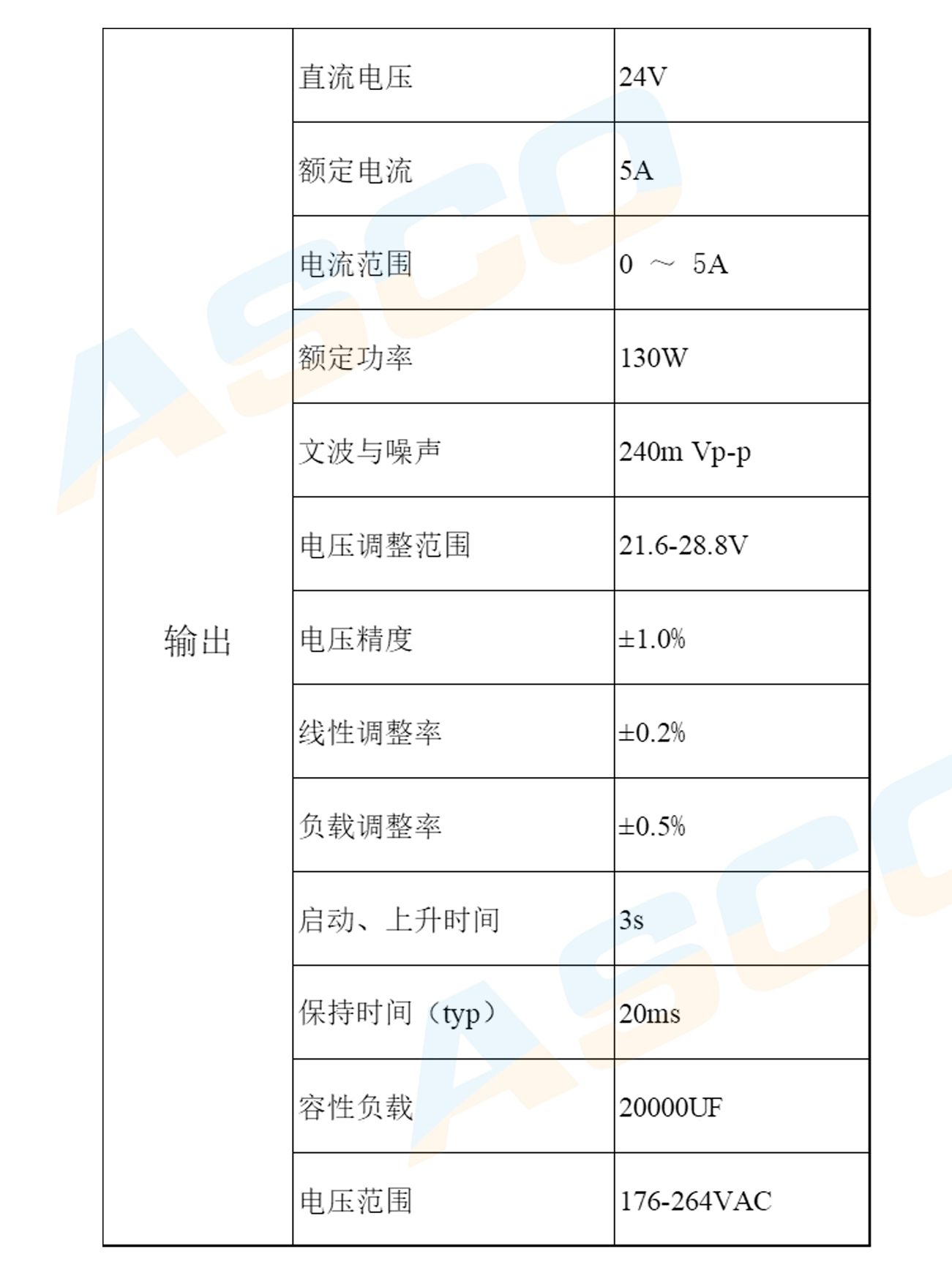

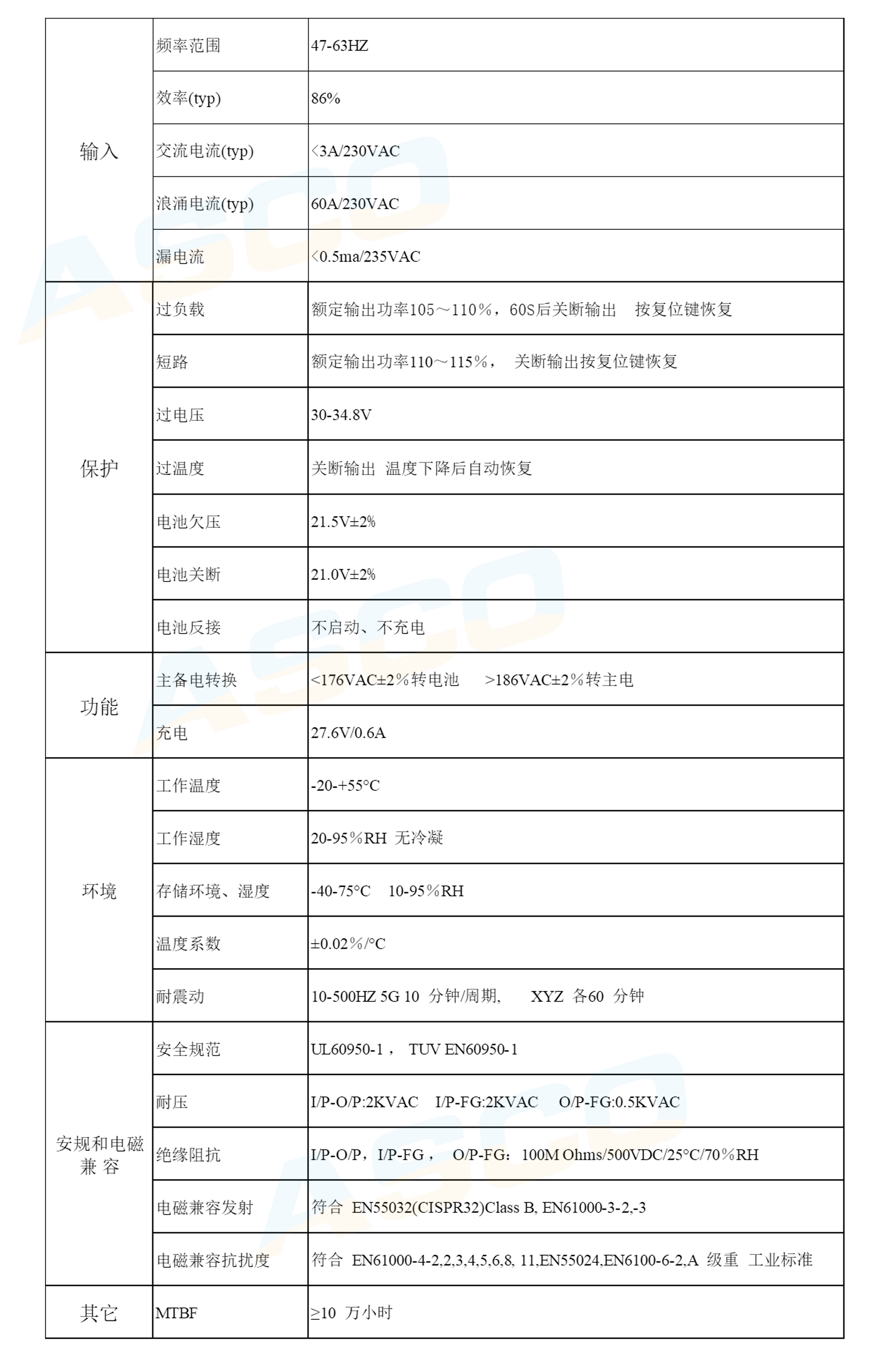

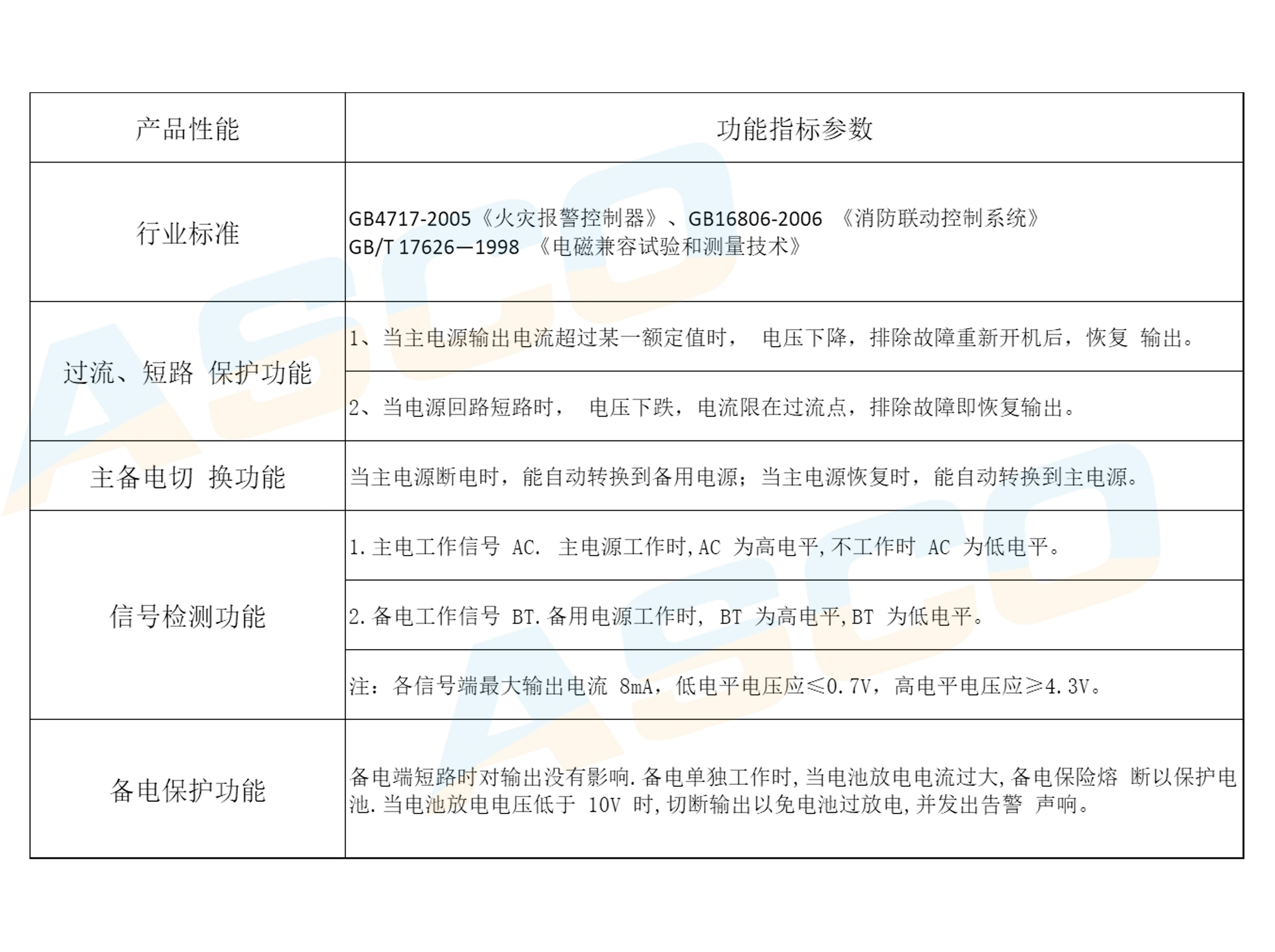

具有主备电切换、 过压保护、 过流保护、 短路保护、 过热保护、 电池极限放电保护等功能，同时提供主电工作、 备电工作、 主电故障、 充电指示、 备电故障 、 备电欠压等信号的面板 LED 指示和 TTL电平指示。电源增设了温控风冷系统。

消防设备电源直流供电系统，它由消防设备电源、免维护铅酸蓄电池组（每组由规格为 DC12V的2节蓄电池串联而成），分路短路保护模块（规格分别为 5A、 10A 输出）构成，可实现不间断 DC24V直流电输出供给，是楼宇内众多消防电子设备的主要供电装置。另外本系列产品还具有多输出回路分路短路保护功能，可实现工程现场任一输出回路短路状况下（且短路解除后，直流输出自动恢复）其它输出回路正常工作的功能。还可实现 “ 火灾报警联动控制器 ”通过现场控制模块远程控制各路输出回路中某一回路直流电的关断与送出，提高了消防设备电源系统的供电能力及工程适应性。

电源端子定义及说明:

AC、FG、AC：交流输入及接地；

INPUT：电池连接端。电池正极与 BAT+相连，电池负极与 GND 相连；

OUTPUT：输出端子，与外界负载设备连接。 24V+接设备正极， GND 接设备负极；

TO DISPLAY BOARD：面板连接段子(备用接口) ；

5. 故障及简：

1. 接通电源后，无输出，查看保险丝是否熔断。

2. 输出正常，电源面板无显示，排线可能松动。

3. 出现输出故障时，查看输出是否短路。

6.注意事项

1. 为避免触电危险，外壳必须严格可靠接地。

2. 通电前，仔细检查连线是否正确。
