基于stm32按键控制LED灯

一、原理分析

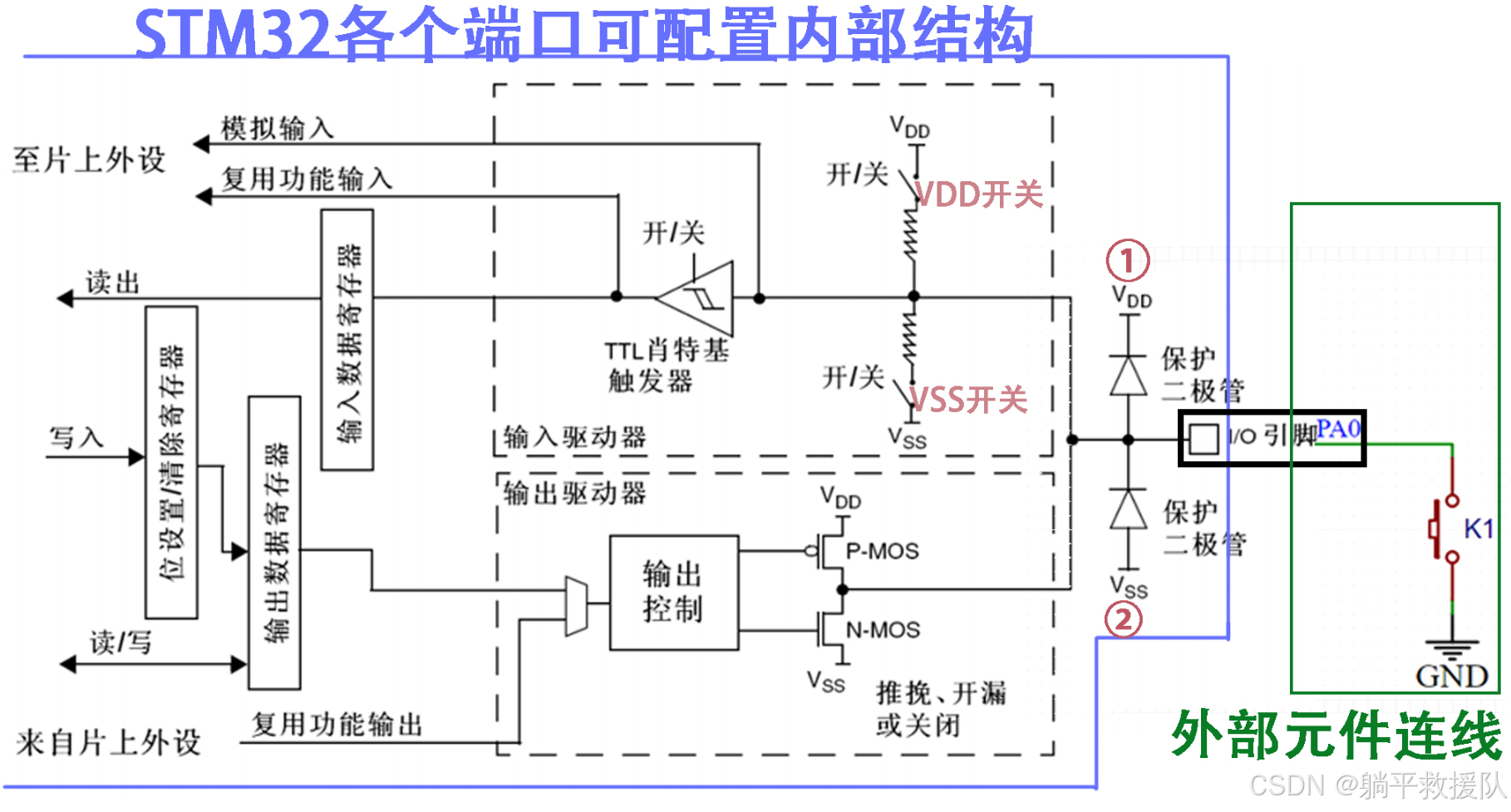

1、上面图中左侧是STM32里电路每个端口均可以配置的电路部分，右边部分是外接设备电路图

2、配置的输入模式：上拉输入模式：VDD开关闭合，VSS开关断开

                                   浮空输入模式：VDD开关断开，VSS开关断开

                                    下拉输入模式：VDD开关断开，VSS开关闭合

3、  在 按键控制LED灯亮灭 中，必须要求配置为上拉输入模式。在按键开k1断开，及不操作的时候，上拉输入模式有①VDD上拉电阻将引脚电平上拉，保证了不会出现浮动的现象。配置好了上拉输入模式，②VSS开关就已经断开了，下拉 通过K1按键开关的通断来实现的。所以在这种方式下，按下K1为低电平，松开K1位高电平

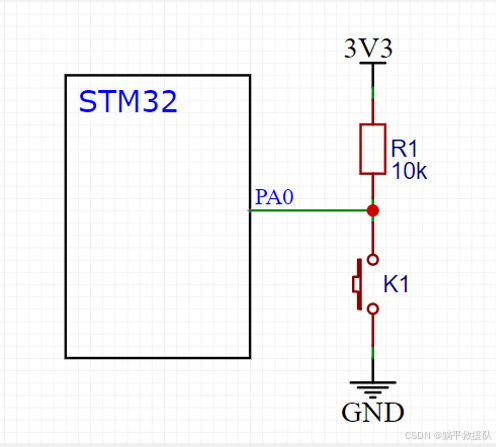

4、如果外部元器件如下图加上一个电阻R1，就可以将端口配置为浮空模式，R1充当了拉上模式中的VDD的作用（在这里我们用上拉输入模式）

 二、代码的实现

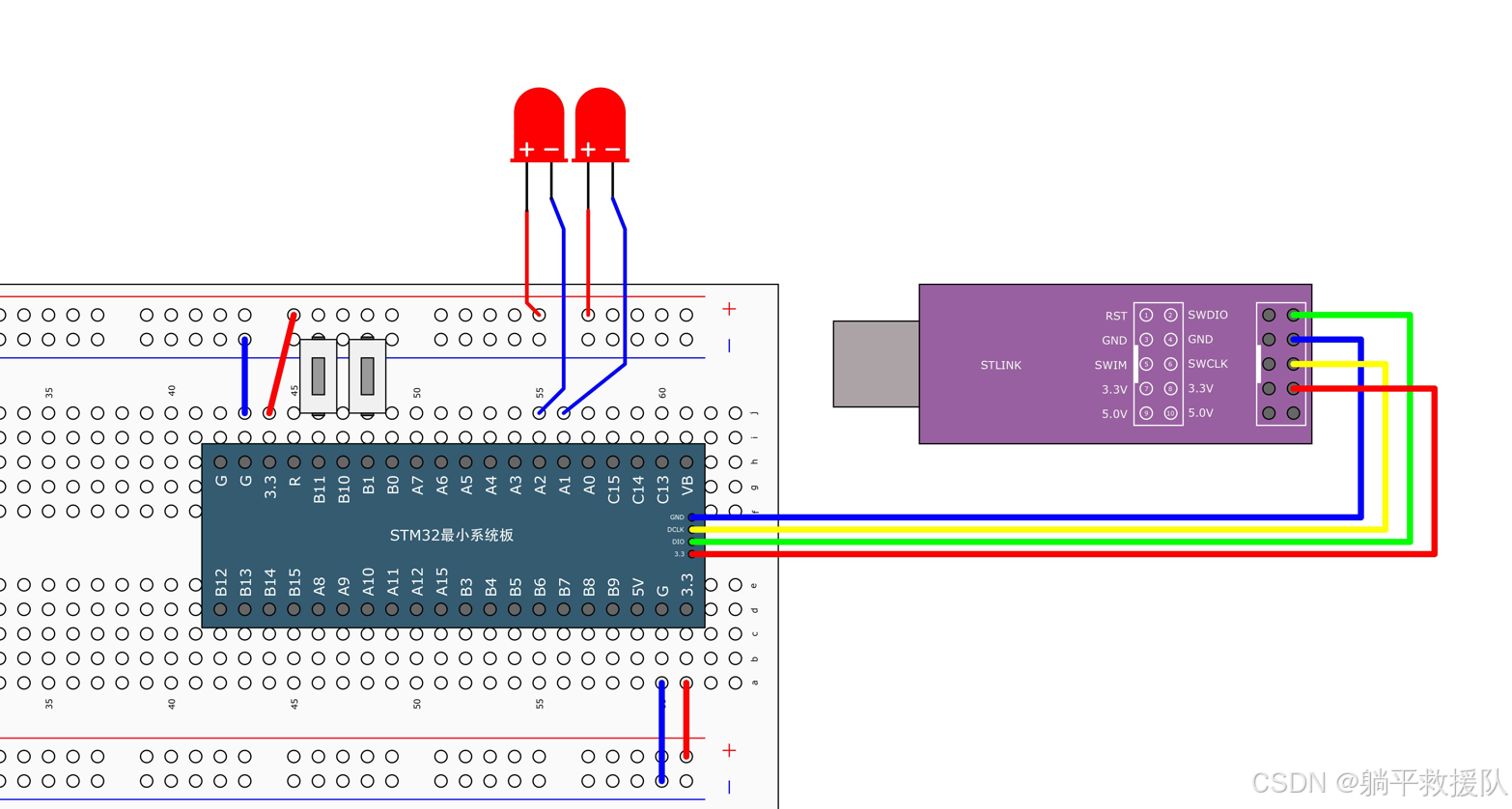

1、电路图的连接

2、程序的思路

初始化程序，要用到的库函数

RCC_APB2PeriphClockCmd    ：使能或者失能APB2外设时钟。

GPIO_SetBits                          ：设置指定的数据端口位。置高1。

GPIO_ResetBits                       ：清除指定的数据端口位。置低0。

GPIO_ReadOutputDataBit     ：读取指定端口管脚的输出。

GPIO_ReadInputDataBit          ：读取指定端口管脚的输入

 3、代码的实现（代码模块化的展示）

LED.C

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：LED初始化
  * 参    数：无
  * 返 回 值：无
  */
void LED_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);		//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//将PA1和PA2引脚初始化为推挽输出

	/*设置GPIO初始化后的默认电平*/
	GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);				//设置PA1和PA2引脚为高电平
}

/**
  * 函    数：LED1开启
  * 参    数：无
  * 返 回 值：无
  */
void LED1_ON(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_1);		//设置PA1引脚为低电平
}

/**
  * 函    数：LED1关闭
  * 参    数：无
  * 返 回 值：无
  */
void LED1_OFF(void)
{
	GPIO_SetBits(GPIOA, GPIO_Pin_1);		//设置PA1引脚为高电平
}

/**
  * 函    数：LED1状态翻转
  * 参    数：无
  * 返 回 值：无
  */
void LED1_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0)		//获取输出寄存器的状态，如果当前引脚输出低电平
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_1);					//则设置PA1引脚为高电平
	}
	else													//否则，即当前引脚输出高电平
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_1);					//则设置PA1引脚为低电平
	}
}

/**
  * 函    数：LED2开启
  * 参    数：无
  * 返 回 值：无
  */
void LED2_ON(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_2);		//设置PA2引脚为低电平
}

/**
  * 函    数：LED2关闭
  * 参    数：无
  * 返 回 值：无
  */
void LED2_OFF(void)
{
	GPIO_SetBits(GPIOA, GPIO_Pin_2);		//设置PA2引脚为高电平
}

/**
  * 函    数：LED2状态翻转
  * 参    数：无
  * 返 回 值：无
  */
void LED2_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0)		//获取输出寄存器的状态，如果当前引脚输出低电平
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_2);               		//则设置PA2引脚为高电平
	}
	else                                               		//否则，即当前引脚输出高电平
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_2);             		//则设置PA2引脚为低电平
	}
}

 LED.h

#ifndef __LED_H
#define __LED_H

void LED_Init(void);
void LED1_ON(void);
void LED1_OFF(void);
void LED1_Turn(void);
void LED2_ON(void);
void LED2_OFF(void);
void LED2_Turn(void);

#endif

 Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/**
  * 函    数：按键初始化
  * 参    数：无
  * 返 回 值：无
  */
void Key_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB1和PB11引脚初始化为上拉输入
}

/**
  * 函    数：按键获取键码
  * 参    数：无
  * 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下
  * 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手
  */
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定义变量，默认键码值为0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下
	{
		Delay_ms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	//等待按键松手
		Delay_ms(20);											//延时消抖
		KeyNum = 1;												//置键码为1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下
	{
		Delay_ms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	//等待按键松手
		Delay_ms(20);											//延时消抖
		KeyNum = 2;												//置键码为2
	}

	return KeyNum;			//返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}

Key.h

#ifndef __KEY_H
#define __KEY_H

void Key_Init(void);
uint8_t Key_GetNum(void);

#endif

在key.c文件中介绍一下几个函数

if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)

        uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);这个函数是用来读取输入寄存器（图）某一个端口的输入值的

        uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx); 这个函数是用来读取整个输入寄存器的，返回值是一个16位的数据，每一位代表一个端口值

        uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin); 这个函数是用来读取输出寄存器（图）某一个端口的输出值的，用来看一下自己输出了什么

        uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx); 这个函数是用来读取整个输出寄存器的，返回值是一个16位的数据，每一位代表一个端口值。

按下按键一端接B1端口，按键按下为低电平，if 判断 当B1端口为低电平时（按下按键），消抖之后返回值，返回1 LED1 亮起，返回2 LED2亮起。

主函数

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"

uint8_t KeyNum;		//定义用于接收按键键码的变量

int main(void)
{
	/*模块初始化*/
	LED_Init();		//LED初始化
	Key_Init();		//按键初始化

	while (1)
	{
		KeyNum = Key_GetNum();		//获取按键键码

		if (KeyNum == 1)			//按键1按下
		{
			LED1_Turn();			//LED1翻转
		}

		if (KeyNum == 2)			//按键2按下
		{
			LED2_Turn();			//LED2翻转
		}
	}
}
