串联型直流稳压电源制作（800个电子设计案例）

温馨提示：学而不思则罔，思而不学则殆。实践是检验真理的唯一标准！

目录

1、原理图

2、元器件选择

3、制作与调试

---

介绍一种直流稳压电源，有1.5V、3V、4.5V、6V四挡直流电压输出，最大输出电流可在 500mA 以上，可供普通收录机、电子琴、电动剃须刀使用。该稳压电源电路简单、取材方便、制作也很容易。

1、原理图

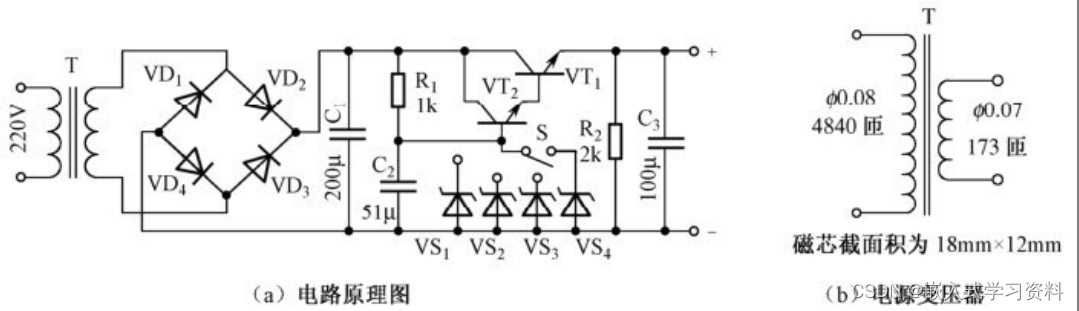

电路原理图如图3-1（a）所示，图中T为电源变压器（见图3-1（b）），市电经T降压为7.5V 交流电，经 VD1～VD4整流、Cl滤波，变为较为平直的直流电后，再送至 VT1和 VT2及稳压管VS构成的稳压电路进行稳压。

稳压电路的工作原理是：当输入电压升高时，由于VT1和VT2组合在一起构成复合管，基极接在稳压管VS的负极上，虽然输出电压有升高趋势，但复合管的基极电压保持不变，于是复合管的发射结电压下降，使得复合管的集电极与发射极之间的电压增大，又使输出电压下降，从而抵消了电压上升的影响，使输出电压趋于稳定；当输出电压有减小的趋势时，复合调整管集电极发射极之间的管压降会自动变小，维持输出电压不变。

 图3-1 直流稳压电源

该输出电压的分挡调节，是靠调整复合管基极接在不同稳压值的稳压管上来实现的。这四只稳压管的稳压值分别为3V、4.5V、6V、7.5V，当用分线开关S将晶体管VT2的基极分别置于这四只稳压管时，其输出电压分别为1.5V、3V、4.5V、6V。

2、元器件选择

VT1采用3DA1型大功率NPN硅管，可用3DA4、3DD4、3DD01等型号的管子替代。VT2选用NPN型小功率硅管，可选用3DG4、3DG6、3DK3等替代型号，若有9011、9013、9014等高β硅管效果会更好。VD1～VD4为四只整流二极管，可选用普通的1N4001，稳压管VS1可选用稳定电压为3V的2CW7，也可用四只普通二极管串联替代。利用普通二极管替代稳压二极管时要注意使二极管正向连接。VS2应选用稳定电压在4.5V左右的管子，如2CW7B、2CW12、2CW21A等。VS3可选用稳定电压为6V的2CW7C、2CW13、2CW12B等型号的管子。VS4需选用稳定电压为7.5V的2CW7E、2CW6A、2CW1、2CW15等型号的管子。

电路其他组容元件参数如图3-1所示，S为电压选择开关。

变压器 T 可直接利用市售小型收录机的电源变压器，其一次电压为 220V，二次电压为7.5V。也可按照图3-1（b）中所给出的参数自行绕制。注意变压器一、二次绕组之间应用φ0.07mm的漆包线密绕一层作为屏蔽层，并将线圈的一头接地（即接在稳压电源的负极）。

3、制作与调试

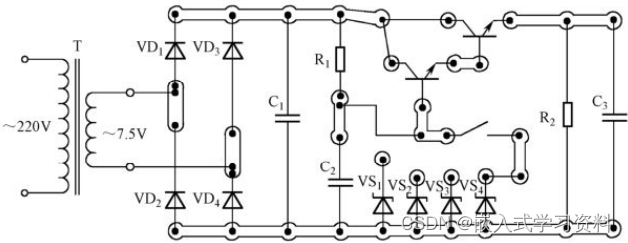

对照元件清单购买电子元器件后，首先用万用表粗略地测量一下各元件，按照图3-2所示印制电路板图，将变压器、元件等焊接完毕，经仔细检查无错焊、漏焊和虚焊，即可接通电源进行调试。首先测试电容C1两端的直流电压，在输出端空载的情况下，应为10V左右，若此电压在7V以下，应检查VD1～VD4有无损坏或反接。然后用导线将VT2基极分别与VS1、VS2、VS3、VS4的负极相连，输出电压应为1.5V、3V、4.5V、6V左右，这说明电路工作正常，制作完毕。
