第十章 路由器的基本配置

实验目标

        掌握路由器几种常用配置方法；

        掌握采用 Console 线缆配置路由器的方法；

        掌握采用 Telnet 方式配置路由器的方法；

        熟悉路由器不同的命令行操作模式以及各种模式之间的切换；

         掌握路由器的基本配置命令；

实验背景

        你是某公司新进的网管， 公司要求你熟悉网络产品， 首先要求你登录路由器， 了解、 掌握路由器的命令行操作； 作为网络管理员， 你第一次在设备机房对路由器进行了初次配置后， 希望以后在办 公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。

技术原理

        路由器的管理方式基本分为两种：带内管理和带外管理。

        通过路由器的 Console 口 管理路由器属于带外管理， 不占用路由器的网络接口， 其特点是需要使用配置线缆， 近距离配置。第一次配置时必须利用 Console 端口进行配置。

实验步骤

        新建 packet tracer 拓扑图

（1）用标准 console 线缆用于连接计算机的串口和路由器的 console 口上。在计算 机上启用超级终端，并配置超级终端的参数，是计算机与路由器通过 console 接口 建立连接；

（2）配置路由器的管理的 IP 地址，并为 Telnet 用户配置用户名和登录口令。配置 计算机的 IP 地址（与路由器管理 IP 地址在同一个网段） ，通过网线将计算机和路 由器相连，通过计算机 Telnet 到路由器上对交换机进行查看；

（3）更改路由器的主机名；

（4）擦除配置信息。保存配置信息，显示配置信息；

（5）显示当前配置信息；

（6）显示历史命令。

实验设备

        Router_2811 1 台； PC 1 台；交叉线；配置线

        说明： 交叉线：路由器与计算机相连 路由器与交换机相连 直连线：计算机与交换机相连

实践：

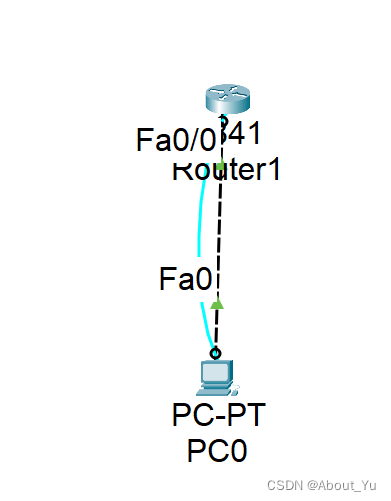

 新建 packet tracer 拓扑图

（1）用标准 console 线缆用于连接计算机的串口和路由器的 console 口上。在计算 机上启用超级终端，并配置超级终端的参数，是计算机与路由器通过 console 接口 建立连接；

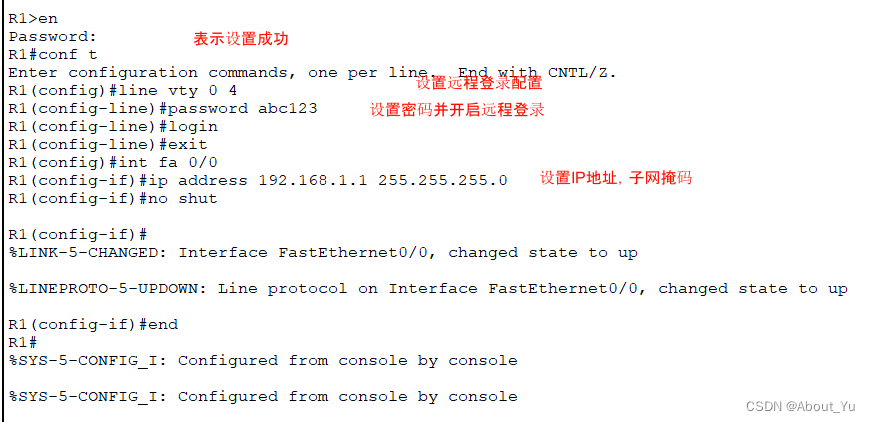

（2）配置路由器的管理的 IP 地址，并为 Telnet 用户配置用户名和登录口令。配置 计算机的 IP 地址（与路由器管理 IP 地址在同一个网段） ，通过网线将计算机和路 由器相连，通过计算机 Telnet 到路由器上对交换机进行查看；

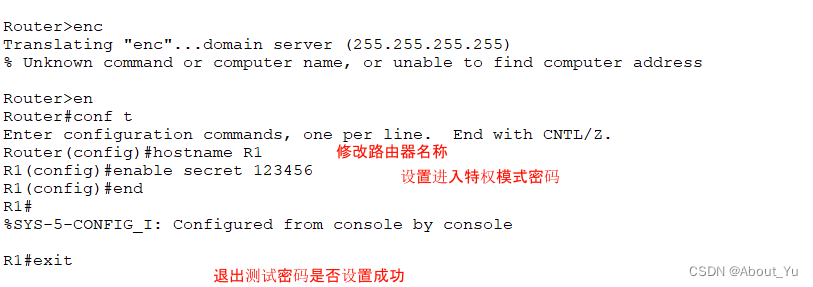

（3）更改路由器的主机名；

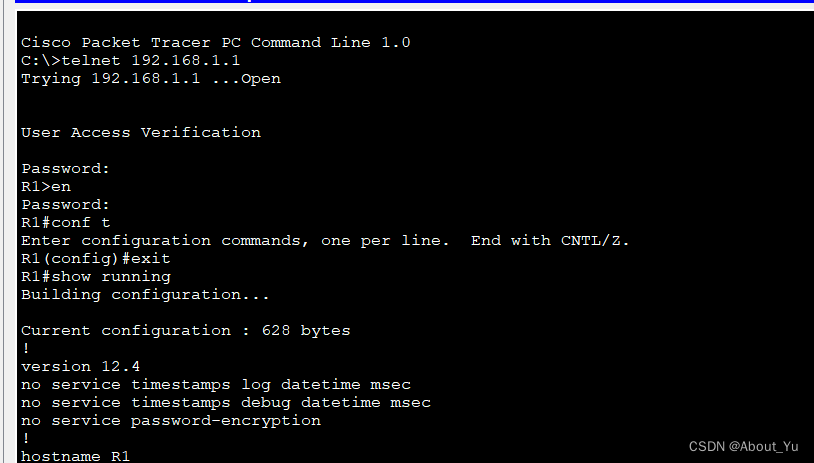

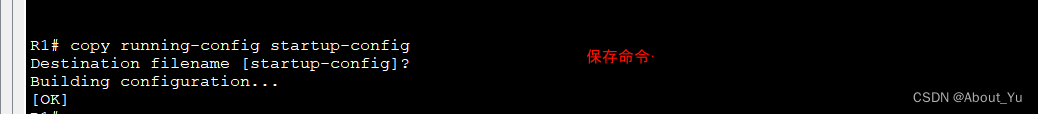

（4）测试是否能远程登录，擦除配置信息。保存配置信息，显示配置信息；

（5）显示当前配置信息；
