备注:博客会不定期更新,添加新的常用芯片介绍。
1. 74HCT541芯片:【三态输出驱动器】
1.1 学名
74HCT541是一个【三态输出驱动器】,也可以叫做【缓冲器】。
1.2 功能描述
功能为:
当【引脚1和19】接地时,【引脚18-11】电平依次等于【引脚2-9】,即:Yn = An。
否则为高阻态。
备注:引脚10接GND,引脚20接VCC。

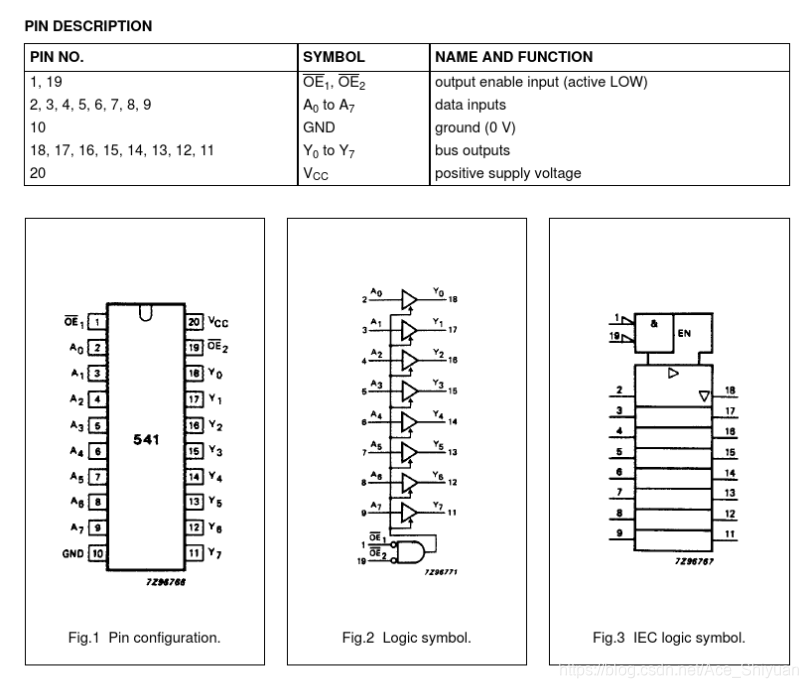

1.3 引脚图(摘自手册)
1.3.1 引脚描述
1.3.2 功能真值表
1.4 参考电路
2. 74HCT574芯片:带锁存功能的【三态上升沿触发器】
2.1 学名
74HCT574是一个带锁存功能的【三态上升沿触发器】,属于【锁存器】的一种。
2.2 功能描述
功能为:
(1)当引脚1(OE)接地时,芯片有效,否则是高祖态。
(2)芯片有效时:当引脚11(cp)捕获到上升沿,引脚19-12的值依次等于引脚2-9的值,即:Qn = Dn,当引脚11(cp)没有捕获到上升沿时Qn不受Dn影响,即:Qn状态锁存,所以叫锁存器
备注:引脚10接GND,引脚20接VCC。
