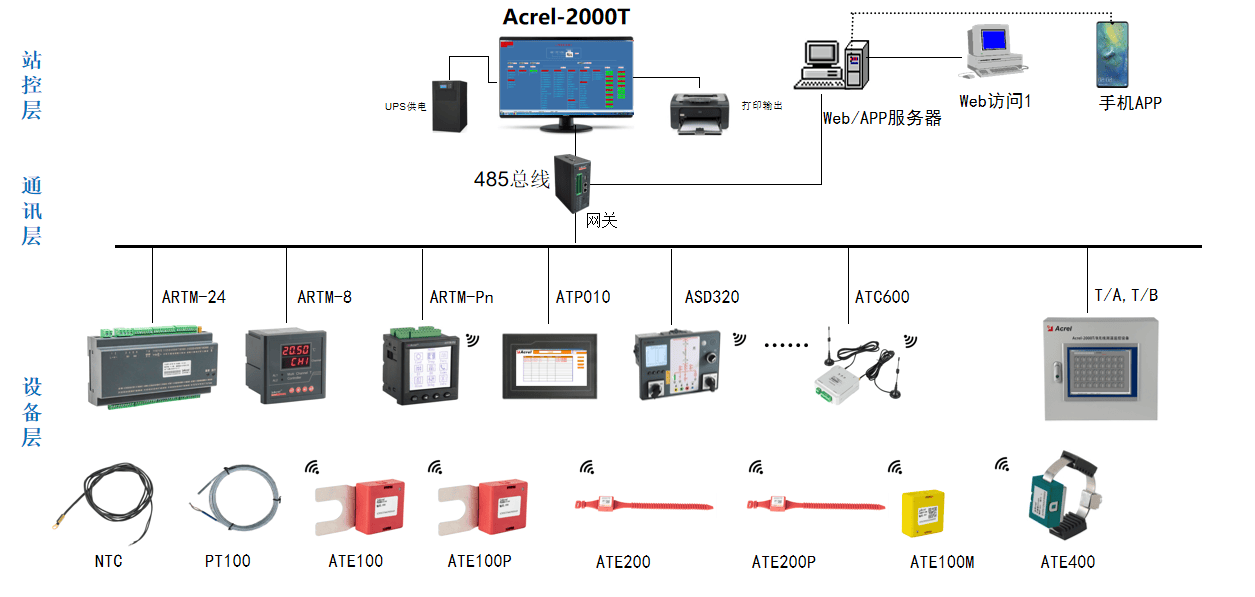

在由众多发电、输电、变电、配电及用电设备连接而成的电力系统中，为避免因温度过高，导致设备老化，设备烧坏，供电中断，一次设备起火爆炸等严重事故。因此，对各电气节点进行长期的温度监测能避免因严重故障而造成用户的人身伤害及经济损失。为此，我司为客户提供一套完善的温度监测方案。在高、低压电力系统中对各电气节点的温度进行准确地监测，确保电力系统安全、稳定、可靠地运行。1联5系8电2话171微3信5同2号2

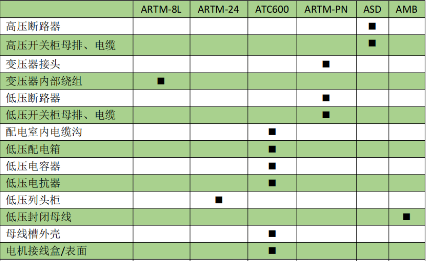

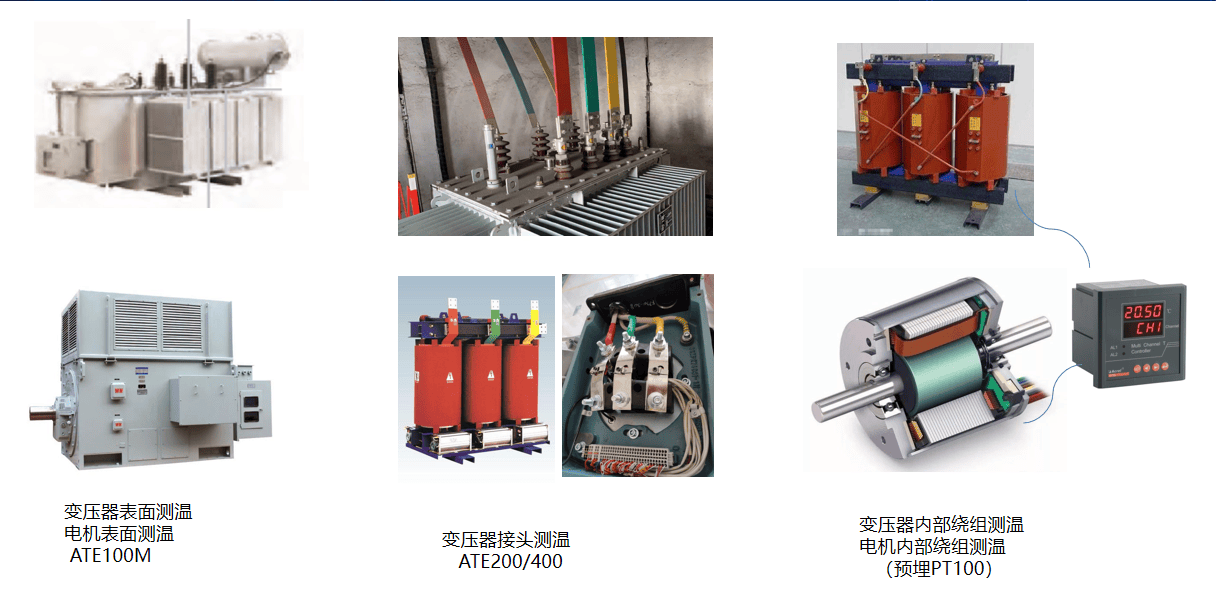

主要监测对象和使用设备如下表：

高压断路器温度监测

应用场景

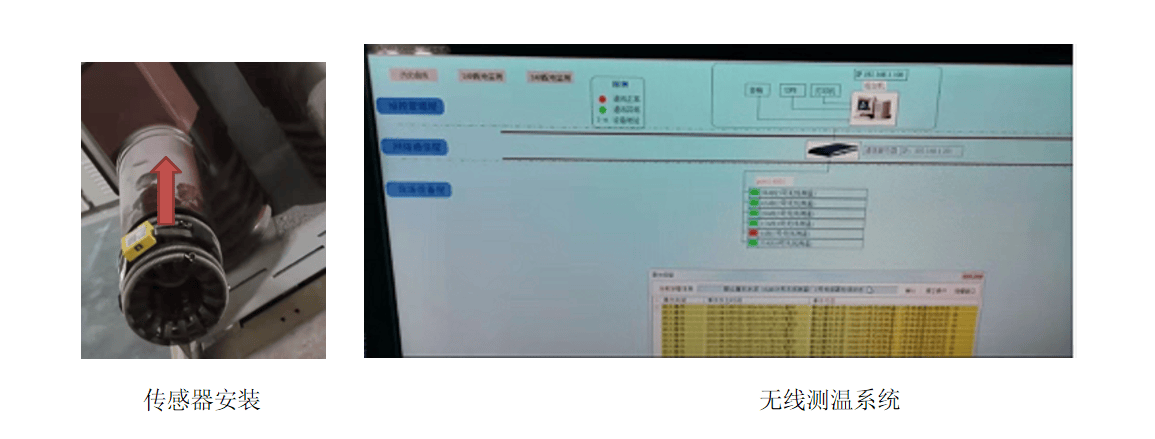

高压断路器因触头氧化、脏污、设备老化，以及动、静触头没有良好接触等使断路器触头连接部位发热，若不及时发现予以处理，容易导致设备烧毁。因电压等级高，推荐使用无线测温方案。采用 ATE400 在断路器动、静触头处安装，将采集到的温度数值，通过无线型号传输到 ASD500 智能操控显示端

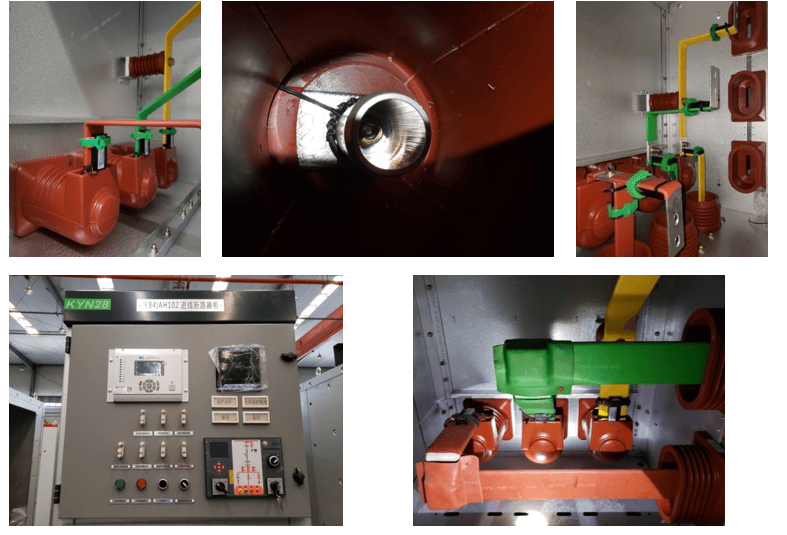

高压开关柜母排、电缆接头温度监测

应用场景

高压母排、电缆搭接处因老化、松动等原因造成接触电阻增大，当大电流通过时会产生热量，容易导致设备烧毁或突然停电等事故。从安全角度，推荐使用无线测温方案。采用 ATE400 安装在母排、电缆搭接处，将采集到的温度数值，通过无线信号传输到 ASD500 智能操控显示端。

变压器温度监测、变压器接头温度监测

应用场景

变压器螺母松动或垫圈面积偏小等因素，造成接线口接触电阻偏大，引起变压器进出线口温度过高，从而导致严重事故。出于安全角度，推荐使用无线测温方案。推荐使用 ATE400 安装在变压器进出线处，将采集到的温度数据，通过无线信号传输到 ARTM-Pn 显示端。

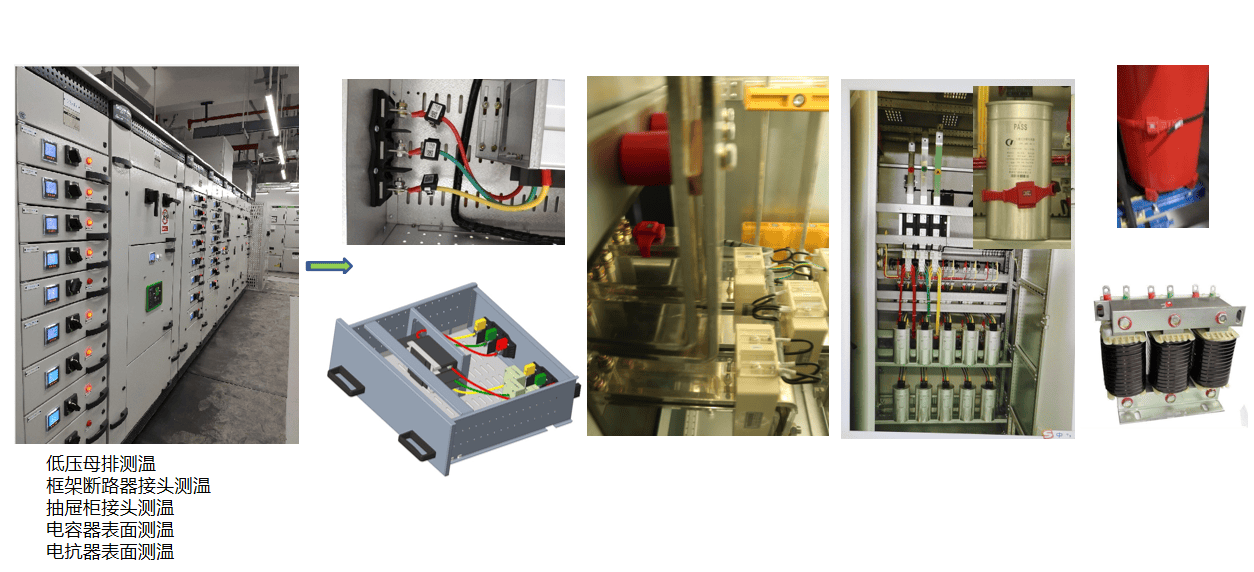

低压开关柜铜排、电缆接头温度监测

应用场景

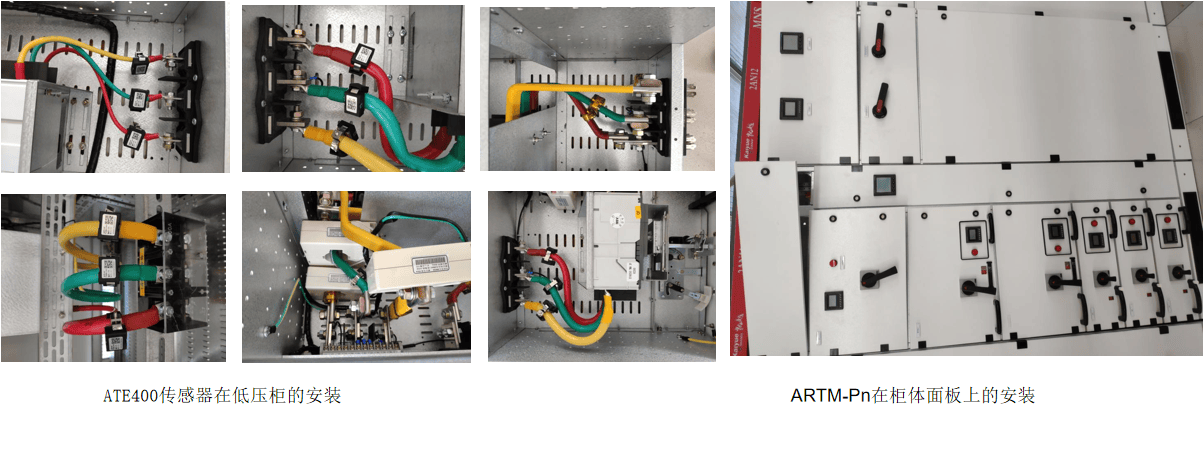

低压开关柜铜排、电缆接头处有接触电阻，当通过的电流较大时，容易发热，应作为主要监测对象。出于安全角度，推荐使用无线测温方案。将 ATE400 安装在母排连接点、低压抽屉的进出线电缆上，收发器将采集到的温度数据，通过无线信号传输到 ARTM-Pn 显示端，可同时监测回路的电参量

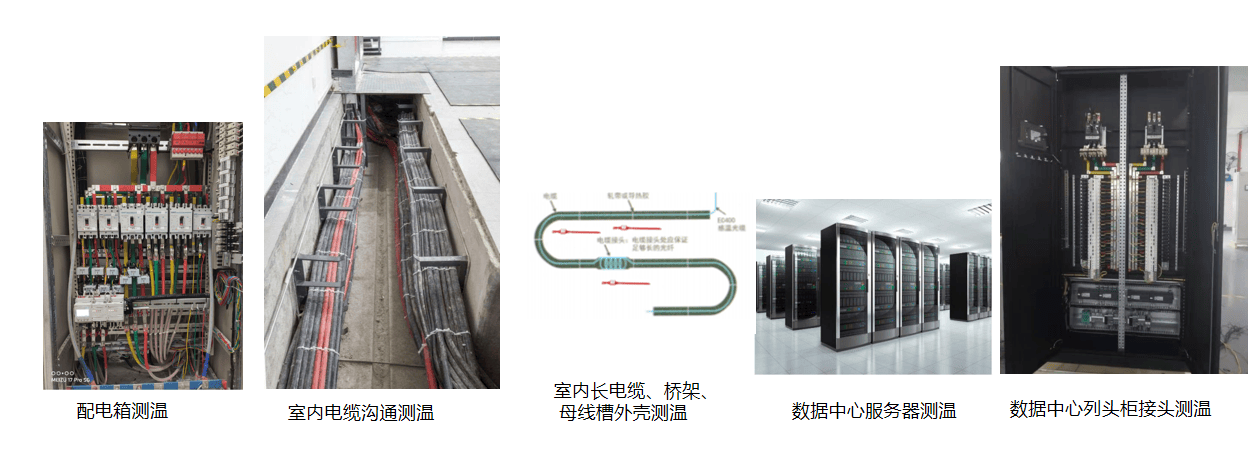

配电室内电缆沟温度监测

应用场景

配电室电缆沟内电缆众多，环境温度过高，流过的电流过大等因素，引起电缆沟内温度过高，从而导致火灾的发生。出于安全角度，推荐使用 ATE300P 无线测温传感器监测电缆温度，通过无线信号传输到ATC600-C 无线测温收发器，还可以搭配 ATP 系列触摸屏本地显示温度。

低压配电箱温度监测

应用场景

低压配电柜，工作电流越大，柜内电器元件发热量越大，避免温度过高引起火灾。由于低压配电柜分布密集，推荐使用 ATE300M 无线测温传感器，将采集到的温度数据，通过无线发送至 ATC600-M 无线测温收发器，还可以搭配 ATP 系列触摸屏本地显示温度。

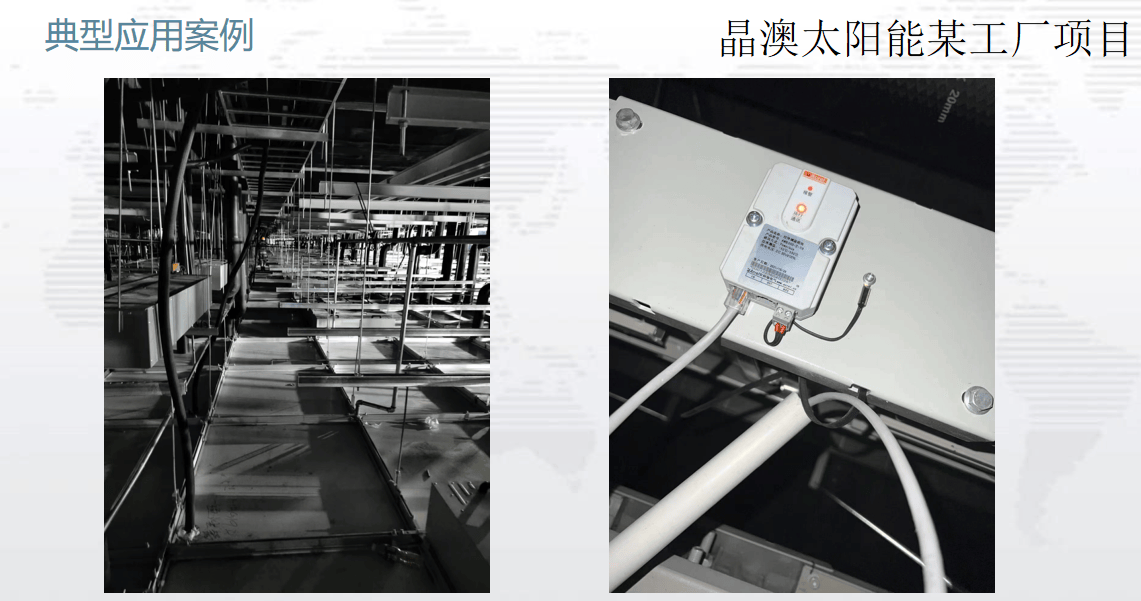

低压封闭式母线温度监测

应用场景

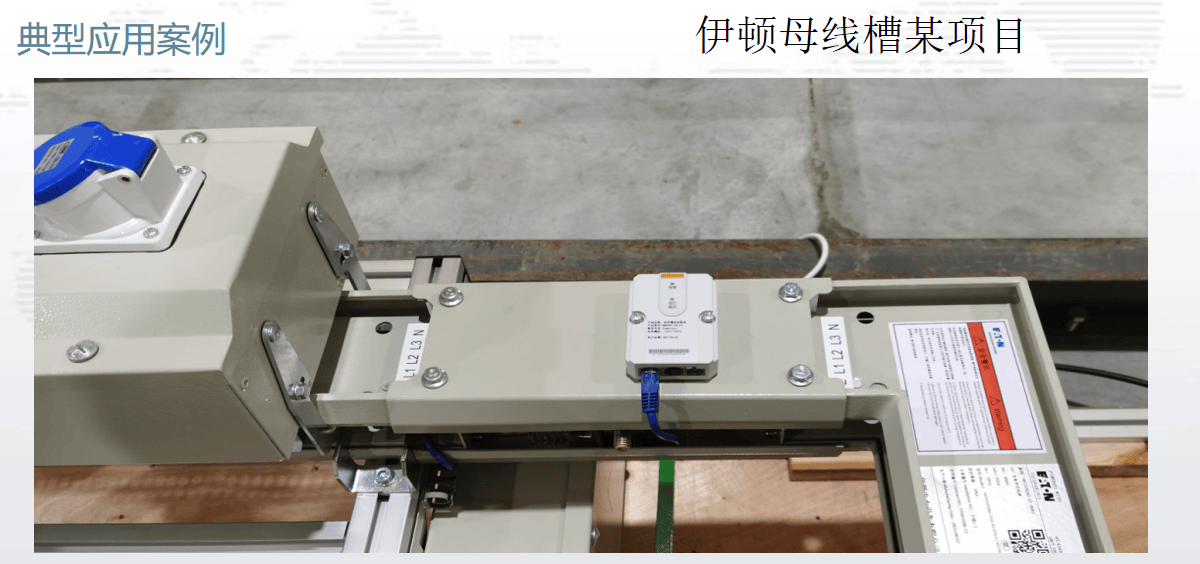

工业配电、建筑配电等密集型低压封闭式母线槽的连接处都会由于安装接触不可靠导致发热燃烧，存在安全隐患，可以通过 AMB 母线接头测温模块在线实时监控母线连接处的温度及湿度的参数，当发现有异常的温湿度情况发生，监测模块会本地报警及远程系统中报警，及时通知日常维护人员进行检查与排查故障，保证了整个电气系统中的用电安全。

母线槽外壳温度监测

应用场景

铝制的封闭母线外壳处在母线所产生的交变磁场中，产生电流，引起发热。温升高，致使周围绝缘材料设备老化加快，容易引发火灾。出于安全角度，推荐使用无线测温方案，推荐使用 ATE300P 无线测温传感器，传感器温度探头固定在母线槽外壳表面，将采集到的温度数据，无线发送至 ATC600-C 无线测温收发器，还可以搭配 ATP 系列触摸屏本地显示温度
