关于ADL400系列导轨式多功能电能表的功能介绍-安科瑞 蒋静

1、概述

ADL400导轨式多功能电能表,是主要针对电力系统,工矿企业,公用设施的电能统计、管理需求而设计的一款智能仪表,产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理,提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测。带有RS485通信接口,可选用MODBUS-RTU或DL/T645协议。该电力仪表可广泛应用于各种控制系统,SCADA 系统和能源管理系统中。

2、功能

  • 有功电能计量、无功电能计量、ABC分相正向有功电能
  • U、I、P、Q、S、PF、F测量
  • 2-31次谐波电压电流测量
  • 12位段式LCD显示、背光显示
  • 3按键可编程通信、变比等参数
  • 有功脉冲输出
  • RS485接口,同时支持Modbus、DL/T645协议
  • 可选配复费率电能统计

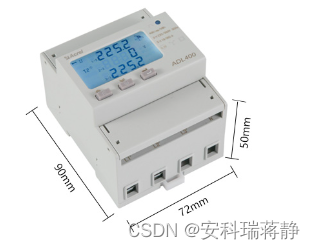

3、尺寸:

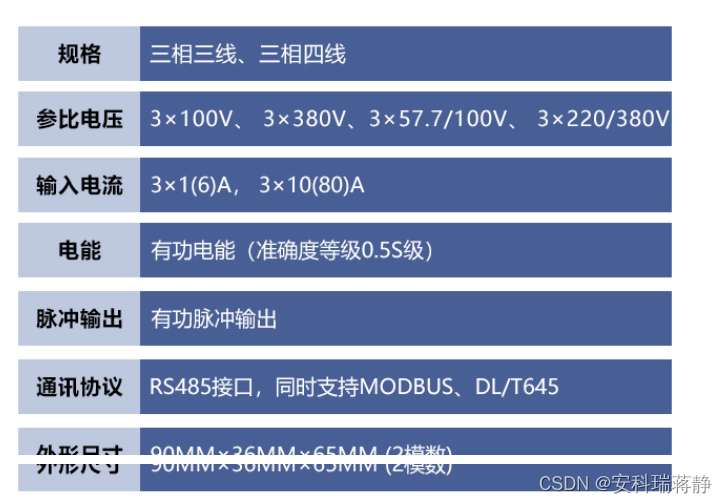

4、技术参数:

注:

1、 在布线工程上要严格按要求施工;

2、 对于暂时不需要通信的仪表都要将他们连接到RS-485网络上,以便于诊断和测试;

3、 进行RS-485电缆连接时,尽量使用双色双绞线,所有的485通信口“A”端接同一种颜色,“B”端接另一种颜色。

4、 RS-485总线(从上位机通信口开始到任一被连接的仪表终端通信口)长不超过1200米。
