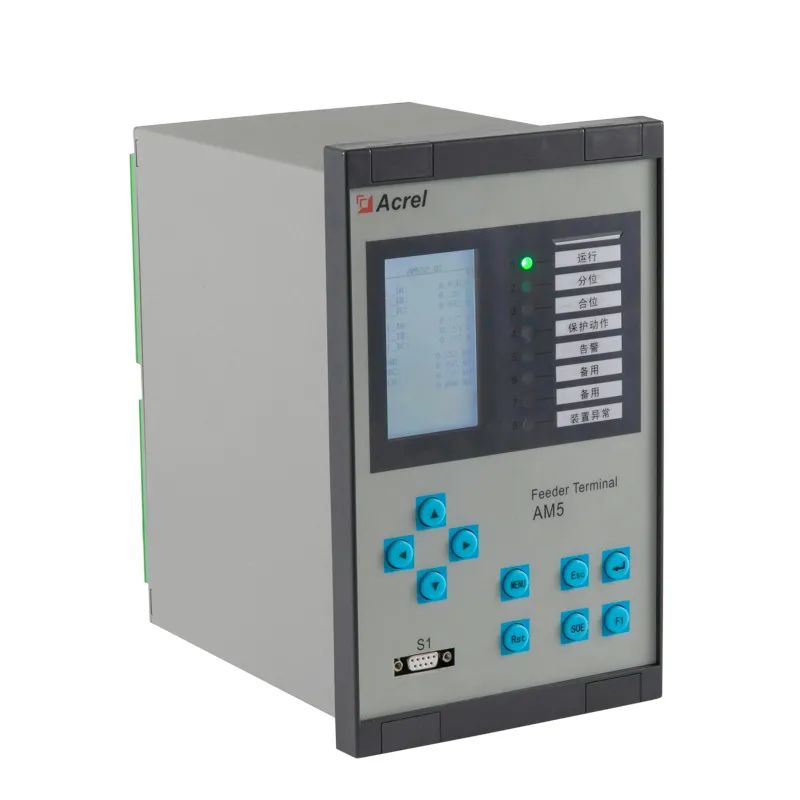

AM5SE-IS 防孤岛保护装置

AM5SE-IS 防孤岛保护装置主要适用于 35kV、10kV 及低压 380V 光伏发电、燃气发电 等新能源并网供电系统。当发生孤岛现象时，可以快速切除并网点，使本站与电网侧快速脱 离，保证整个电站和相关维护人员的生命安全。

01

功能简介

保护功能

● 三段式过流保护（可经低电压闭锁、可带方向闭锁）

● 反时限过流保护（可经低电压闭锁）

● 两段式零序 I01 过流（可带方向闭锁）/I01 反时限过流保护

● 两段式零序 I02 过流（可带方向闭锁）/I02 反时限过流保护

● 低电压跳闸

● 低电压告警

● 过电压保护（跳闸/告警）

● 零序过压保护（跳闸/告警）

● 逆功率保护

● 频率保护（低频减载/高频保护）

● 频率突变跳闸

● 有压自动合闸

● 重合闸

● 后加速过流保护（可经低电压闭锁）

● 过负荷告警

● 过负荷跳闸

● PT 断线告警

● 控制回路断线告警

● FC 回路配合的过流闭锁功能

● 非电量保护（跳闸/告警）

● 检同期

● CT 断线告警

● 检修状态闭锁

监控功能

● 独立操作回路，可适应 0.25A-5A 开关跳合闸电流 ● 20 路有源开关量输入

● 10 路无源继电器输出

● I, U, P, Q, PF, Fr, Ep, Eq 等电参量测量

● 2 路 4-20mA 变送输出

通讯功能

● 2 路 RS485 串行通讯接口，支持 Modbus-RTU、IEC60870-5-103 规约

● 2 路以太网接口，支持 TCP Modbus-RTU 和 TCP IEC60870-5-103 规约 其他功能

● 故障录波功能，保护动作时触发录波，可录故障前 8 周波、故障后 4 周波

● IRIG-B 格式对时

02

保护原理

No.1  　频率保护

      （1）低频减载

      装置通过检测系统频率，根据系统频率的变化按用户设定的频率定值，当系统频率低于 定值时，自动切除负荷。为保证装置可靠动作，系统正常时对低频减载功能进行闭锁，当系统频率下降到一定程度时才解除闭锁。为防止系统发生负荷反馈引起装置误动，采用了低电压、欠电流和滑差闭锁。

      低电压闭锁判据为：Ua 低于低电压闭锁定值，同时零序电压 3U0低于8V，或 PT 断线 时，闭锁低频减载出口。

      滑差闭锁判据为：df/dt 大于滑差闭锁定值时，闭锁低频减载出口。

      欠流闭锁判据为：三相电流 Ia、Ib、Ic 均低于欠流闭锁定值时，闭锁低频减载出口。

      （2）高频保护

      装置通过检测系统频率，根据系统频率的变化按用户设定的频率定值，当系统频率高于 定值时，自动切除负荷。保护逻辑见图 1。

图 1 高频保护逻辑

No.2       低电压保护

      当三个线电压均小于低电压跳闸/告警定值时，经过延时，装置跳闸或者告警。为防止 因 PT 断线使保护误动，设置有 PT 断线闭锁。当发生 PT 断线时，装置将发出告警信号并闭 锁失压保护，该闭锁条件可选择投入或者退出。装置可以设置是否加入合位作为判断失压 的条件，此外，装置可以根据用户使用的场合选择何时解除低电压故障信息，若投入低电 压阈值投退，则装置电压小于无压定值时，保护动作即可返回，若退出低电压阈值投退， 则装置电压需恢复至正常电压，才可解除故障信息。低电压保护开放条件：三个线电压有一个大于 1.05 倍低电压定值，且延时 500ms。该条件一旦成立，低电压保护有效。

保护逻辑见图 2。

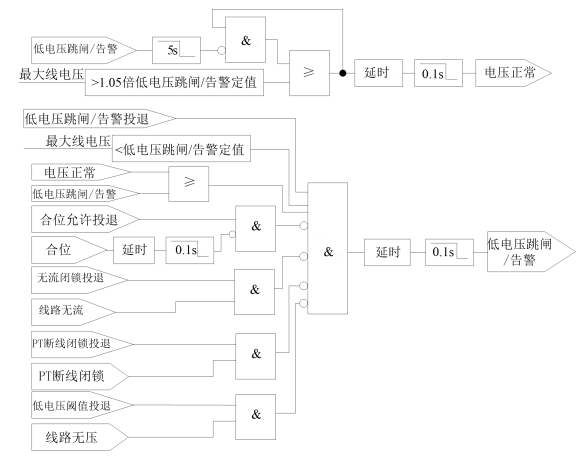

图 2 低电压保护逻辑

No.3      逆功率保护

      当检测到回路有逆向电流流过且逆向功率值超过设定值时，装置经可设置延时发出逆功 率跳闸命令，停止送电。保护逻辑见图 3。

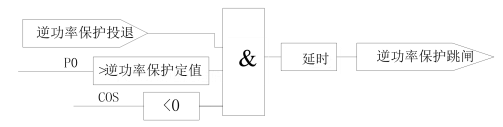

图 3 逆功率保护逻辑

No.4      过电压保护

装置设有过电压保护，当断路器处于合闸位置且装置检测到最大线电压高于过电压保护 定值时，经可设延时装置过电压保护命令，保护动作于跳闸或告警可选。          保护逻辑见图 4。

图 4 过电压保护逻辑

No.5      检同期

       装置通过检测待并侧电压 Ux 和市电侧电压 Us 的电压幅值、电压频率和电压相角来实 现同期合闸功能。当两侧电压的幅值偏差、频差及角差达到允许同期的范围时，装置的 X6.1-X6.2 接点闭合，用户可将 X6.1-X6.2 接点串联接入合闸回路，即可实现手动合闸或遥 控合闸或保护合闸等时检同期。

       光伏侧电压和市电侧电压的采集通道可在装置菜单中进行设置，电压幅值偏差、频差 及角差等同期判据也可在装置的定值菜单中由用户自行整定。

No.6      频率突变跳闸

       装置设有频率突变跳闸功能，当线路有流，或线路有压且断路器合闸时，若频率变化率 df/dt 大于频率突变定值，装置经可设延时发出频率突变跳闸命令。

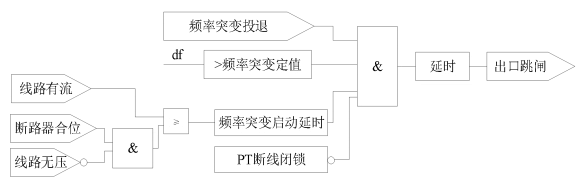

图 5 频率突变跳闸逻辑

No.7      有压自动合闸

       装置设有有压自动合闸功能，当检测到市电侧电压恢复正常，频率正常，且待并侧电 压 Ux 和市电侧电压 Us 的电压幅值、电压频率和电压相角满足同期条件时，若断路器处于 分位，装置经可设延时发出有压自动合闸命令。其中，同期动作的判断条件可以选择投入 或退出，若退出，则不加入同期动作条件，仅判断市电侧电压、频率。

图 6 有压自动合闸逻辑

03

定值表

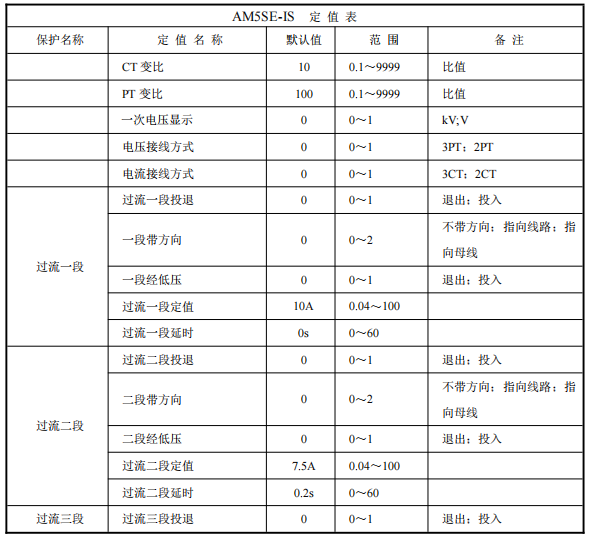

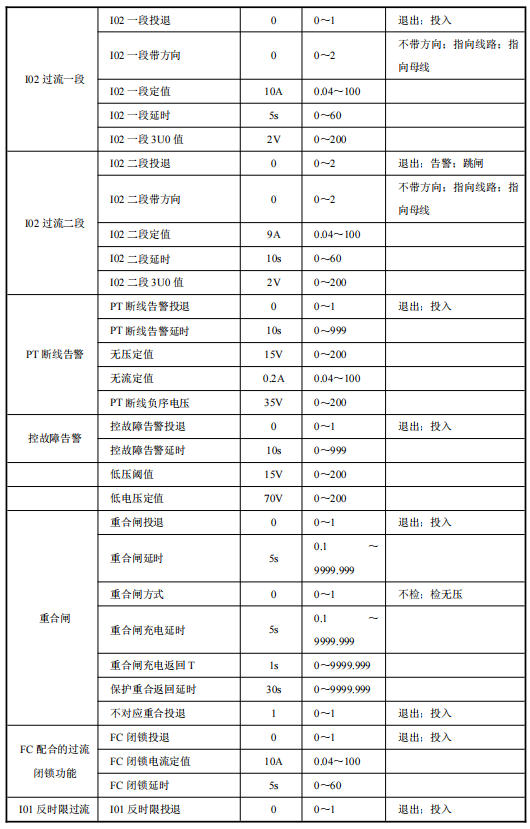

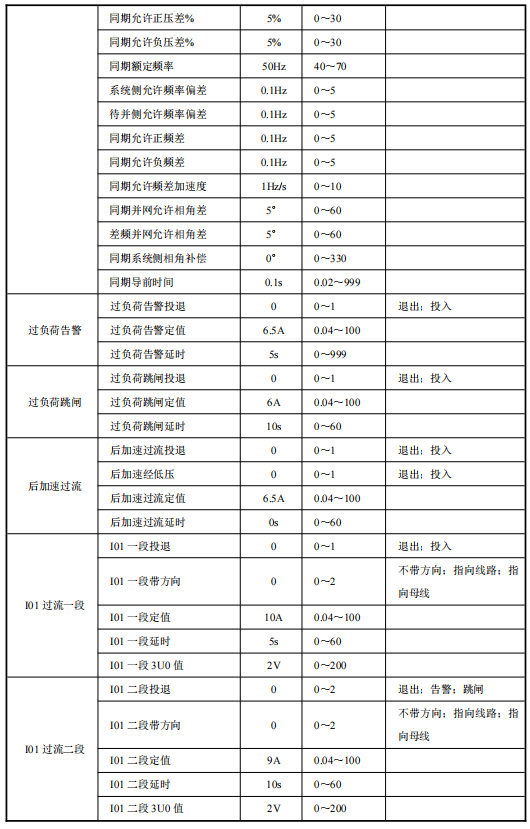

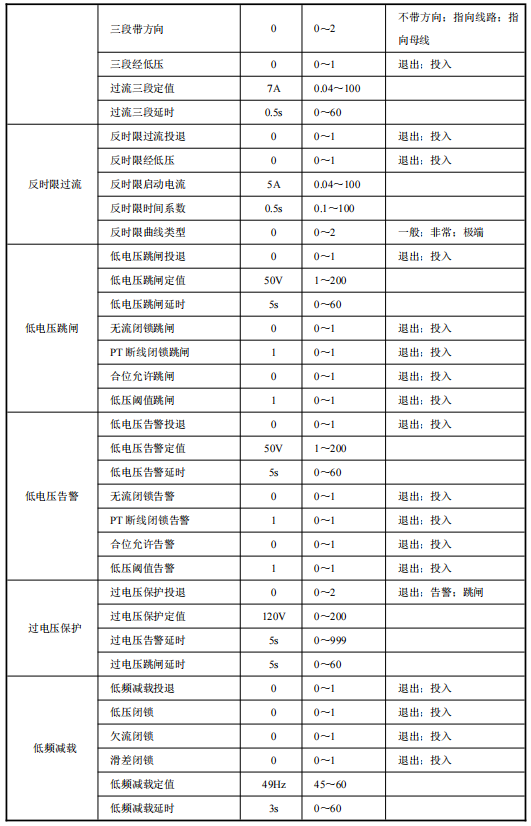

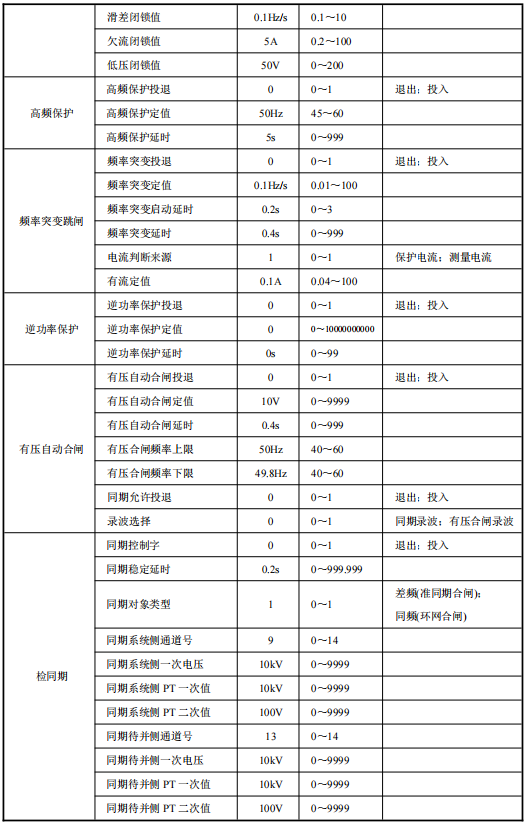

AM5SE-IS 定值表

04

接线方式

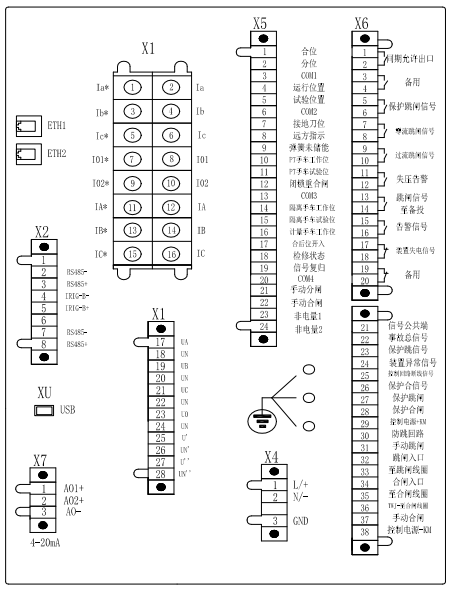

图 7 AM5SE-IS 电气接线图

      AM5SE-IS 电气接线图如图 11.7 所示，包括交流输入量接线、开入开出接线、控制回路 接线、通讯接线和辅助电源接线等。

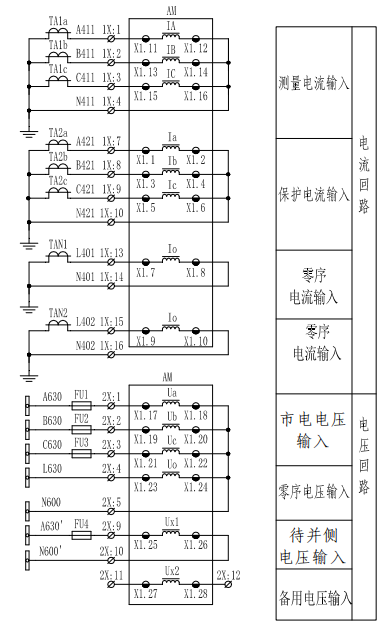

      X1 端子为交流输入量端子，Ia、Ib、Ic 为保护相电流，IA、IB、IC 为测量相电流，I01、 I02 为两路零序电流接入。UA、UB、UC 为三路电压接入，U0 为外接零序电压接入。U'、 U''为备用输入。交流输入回路典型的 2PT、2CT 接线方式如图 8 所示。

       选择不同的接线方式，需修改装置“定值”菜单的“定值修改”子菜单里的“电压接 线方式”设置：2PT——三相三线制；3PT——三相四线制。若用于高压并网柜，则 X.17-X1.24 接入市电电压（相电压 57.74V/线电压 100V 输入），X1.25-X1.26 接入待并侧电压（相电压 57.74V/线电压 100V 输入）；若用于低压并网柜，则 X.17-X1.22 接入市电电压（相电压 220V 输入），X1.25-X1.26 接入待并侧电压（相电压 220V 输入）。

        X2 端子为通信端子，共有 2 路 RS485 通信端子和一路 IRIG-B 对时输入端子。X2.1、 X2.2、X2.3 为第一路通信端子，X2.6、X2.7、X2.8 为第二路通信端子，两路通讯均支持 IEC60870-5-103 和 Modbus-RTU 通讯规约。

        X4 端子为辅助电源端子，AC/DC 110V 或 AC/DC220V 通用，X4.3 为辅助电源保护地， 必须可靠连接大地。

        X5 端子为开关量输入端子，共有 20 路，分为 4 组，每组有一公共端。第一组有 DI1 和 DI2，第二组有 DI3 和 DI4，第三组为 DI5-DI12，第四组为 DI13-DI20。所有开入允许接 电压 AC/DC 220V 或 AC/DC110V，同组的开入必须有相同的极性。

       开入的电压接入 AC/DC110V 或 AC/DC220V，需要在订货前注明。

        X6 端子为开关量输出和控制回路端子。端子号 X6.1-X6.20 开关量输出端子，共有 DO1-DO10 十路无源继电器输出接点，其中 DO9、DO10 出厂时为常闭接点，其他 8 路均为 常开接点。端子号 X6.21-X6.38 为控制回路端子，具体定义如图 11.7。十组开关量输出的具 体定义可以通过装置的“DO 类型 映射关系”界面查看。

       其中控制回路中事故总信号的触发条件为：手合不成功、手分不成功、遥控分闸、保护 跳闸，若首次合闸通过遥控合闸实现，此时也会触发事故总信号闭合；如不想在遥控操作时 触发事故总信号，需将遥控分闸和遥控合闸配置到 X6.1-X6.16 中任意无源继电器输出接点， 然后分别接入 X6.31（手动分闸入口）和 X6.37（手动合闸入口），此时，事故总信号的触发 条件为：手合不成功、手分不成功、遥分不成功、遥合不成功、保护跳闸。

        X7 端子为直流模拟量输出端子，共有 2 路 4-20mA 模拟量变送输出。X7.1、X7.3 为第 一路 4-20mA 输出，默认定义为保护电流 A 相二次值；X7.2、X7.3 为第二路 4-20mA 输出， 默认定义为母线电压 A 相二次值。

        XB1、XB2 为以太网通讯端子，支持 TCP IEC60870-5-103、TCP Modbus-RTU 规约。该 端子为选配，若需要需在订货前说明。

        XU 为 USB 维护口。

图 11.8 2PT 2CT 接线方法

05

         所有保护功能在调试过程中，当保护跳闸时，装置面板上“保护动作”指示灯点亮，对 应继电器和跳闸信号继电器出口，液晶上显示相应事件记录信息；当保护告警时，装置面板 上“告警”指示灯亮，告警信号继电器出口，液晶上显示相应事件记录信息。

06

二次原理图

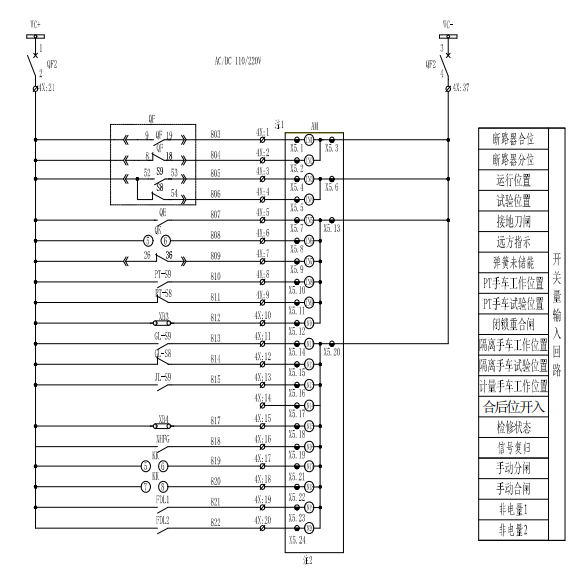

      AM5SE-IS 防孤岛保护装置可用于高压并网柜或低压并网柜，二次接线图如图 10-14 所示。

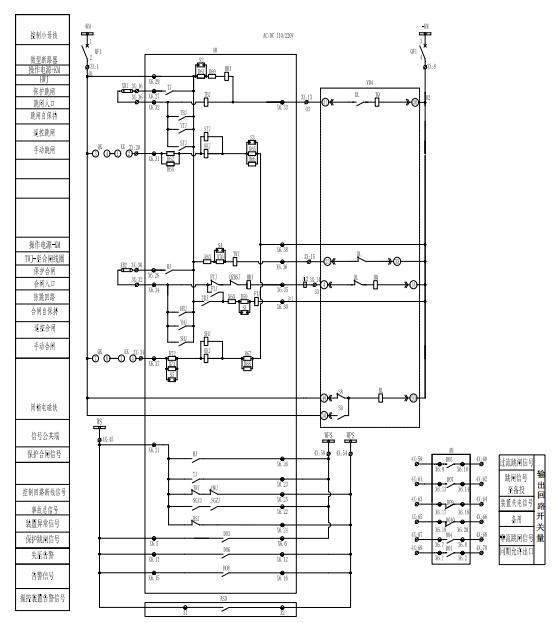

图 10 AM5SE-IS 二次原理图（高压）（一）

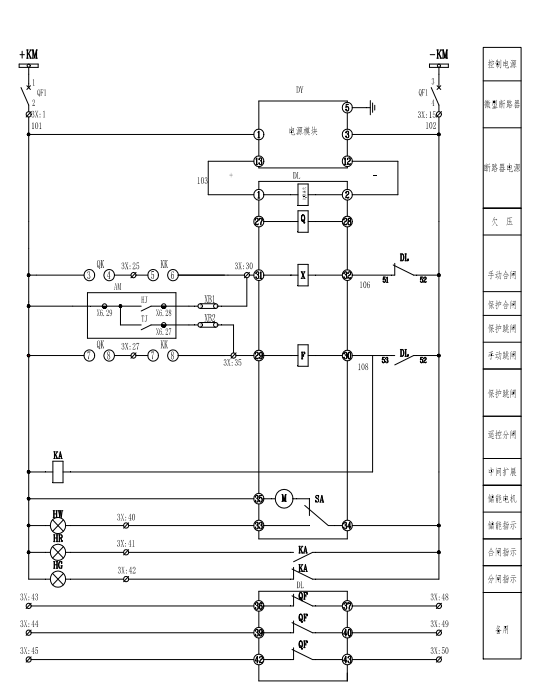

图 11 AM5SE-IS 二次原理图（高压）（二）

图 12 AM5SE-IS 二次原理图（高压）（三）

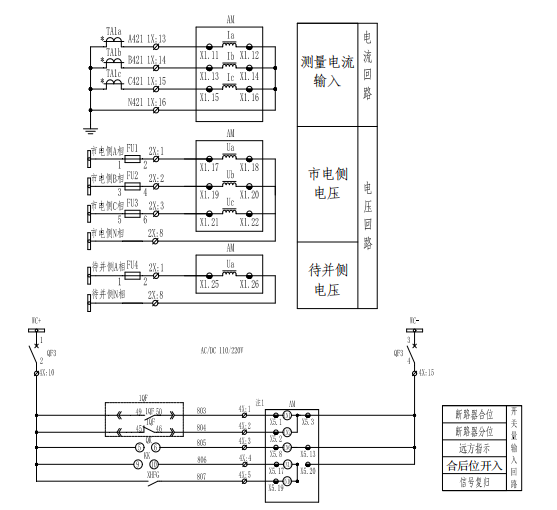

图 13 AM5SE-IS 二次原理图（低压）（四）

图 14 AM5SE-IS 二次原理图（低压）（五）
