安科瑞三相预付费电表为什么需要外接脱扣断路器

分励脱扣器是一种用于电力系统中的保护设备，主要作用是在电路发生故障时，通过分励脱扣器产生的电磁力，使断路器的触头迅速分离，从而切断故障电路，保证电力系统的安全运行，本文将详细介绍分励脱扣器的作用及其相关问题。

分励脱扣器的作用

1、过载保护：当电力系统出现过载时，分励脱扣器能够检测到电流的变化，并通过电磁力使断路器的触头迅速分离，从而切断故障电路，防止设备受到进一步损坏。

2、欠压保护：当电力系统电压低于设定值时，分励脱扣器能够检测到电压的变化，并通过电磁力使断路器的触头迅速分离，从而切断故障电路，保证电力系统的稳定运行。

3、短路保护：当电力系统出现短路故障时，分励脱扣器能够迅速检测到短路电流的变化，并通过电磁力使断路器的触头迅速分离，从而切断故障电路，防止电力系统受到严重损坏。

4、接地保护：当电力系统出现接地故障时，分励脱扣器能够迅速检测到接地电流的变化，并通过电磁力使断路器的触头迅速分离，从而切断故障电路，保证人员和设备的安全。

5、自动重合闸：在某些情况下，为了避免因断路器跳闸导致的电力系统中断，分励脱扣器可以与自动重合闸装置配合使用，实现自动重合闸功能，当断路器跳闸后，经过一定时间的等待，如果系统电压恢复正常且无故障继续发生，分励脱扣器将使断路器的触头重新闭合，恢复电力系统的正常运行。

分励脱扣器的相关问题与解答

1、分励脱扣器的工作原理是什么？

答：分励脱扣器的工作原理是通过电磁铁产生磁场作用于衔铁上，使衔铁运动，进而推动动触头与静触头分离或接触，实现对断路器的控制，当系统发生故障时，分励脱扣器能够迅速检测到电流或电压的变化，并通过电磁力使断路器的触头迅速分离，从而切断故障电路。

2、分励脱扣器有哪些分类？

答：根据结构和功能的不同，分励脱扣器可以分为机械式分励脱扣器、电子式分励脱扣器和综合式分励脱扣器等几种类型，机械式分励脱扣器主要采用电磁铁和衔铁的结构，具有结构简单、可靠性高的优点；电子式分励脱扣器则采用微处理器、传感器等元件，具有精度高、响应速度快的特点；综合式分励脱扣器则是将机械式和电子式分励脱扣器的功能结合在一起，以满足不同场合的需求。

3、如何选择合适的分励脱扣器？

答：选择合适的分励脱扣器需要考虑以下几个因素：第一是系统的额定电流和短路容量；第二是系统的环境条件，如温度、海拔等；最后是分励脱扣器的性能指标，如动作时间、可靠性、精度等，在实际应用中，应根据具体情况综合考虑这些因素，选择具有较高性能和可靠性的分励脱扣器。

4、分励脱扣器的维护保养有哪些要点？

答：分励脱扣器的维护保养主要包括以下几个方面：一是定期检查分励脱扣器的接线是否牢固可靠；二是检查分励脱扣器的电磁铁和衔铁是否有锈蚀现象；三是检查分励脱扣器的动作时间是否符合要求；四是定期对分励脱扣器进行清洁和润滑，通过做好这些维护保养工作，可以确保分励脱扣器始终处于良好的工作状态，为电力系统的安全运行提供保障。

分励脱口断路器跟三相四线预付费1.5-6A互感式的电表配套使用

（1）1.5-6A是表外断电的，还需要外接分励脱扣断路器，才会实现预付费功能。如果不接分励脱扣断路器，用户表里的电量用完后，电表不会自动断电，还能继续使用，再次充费的时候，预付费电能表，自动扣除赊欠电量。

（2）预付费电表里有费的情况下，分励脱扣断路器是不会自动合闸的，需手动合闸，预付费电表在费用用完的情况下，分励脱扣断路器会自动断开，如果预付费电表里没有费用的情况下，手动合闸，分励脱扣断路器还会跳闸。

分励脱口断路器选型：

（1）4P安全性更高，在设备检修时零线和火线全部断开，避免在零线带电的情况下工作，3P分励脱扣断路器，不断零线，但成本较低。

（3）4P和3P分励脱扣断路器的电流范围：160A、200A、 225A、250A、315A、400A、500A、630A、800A等

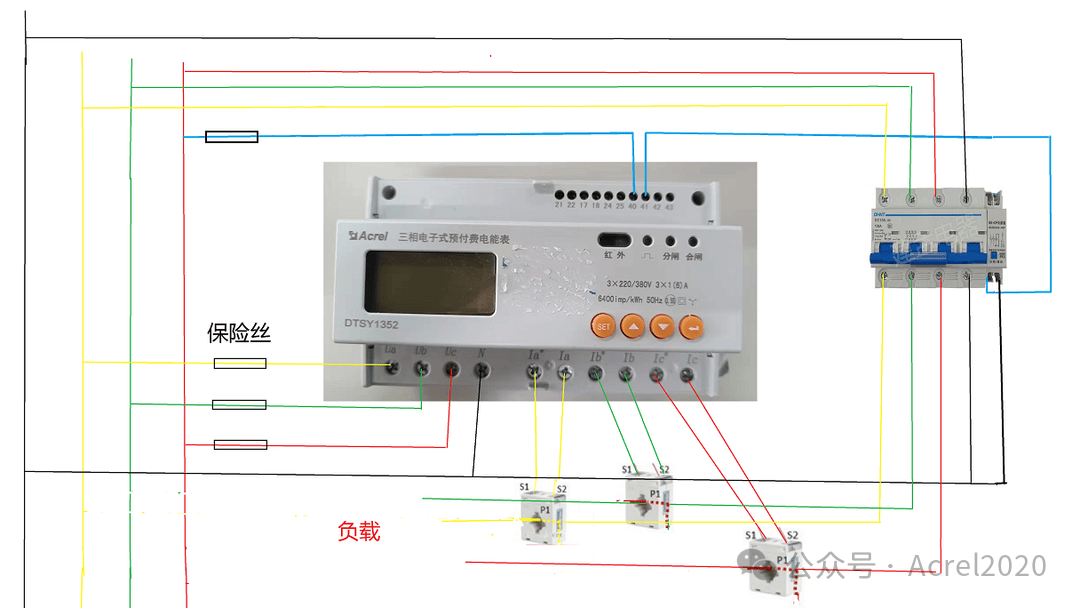

下面我们以安科瑞DTSY1352-NK外置互感器和分励脱扣的接线方法：
