SuperMap iObjects .NET 11i二次开发（八）——小白进阶之交互式编辑绘制

前言

上一篇博文简单介绍了有关属性查图与图查属性的相关操作，这个部分主要认识下交互式编辑绘制的相关操作。

---

在GIS交互式编辑绘制中，用户可以通过鼠标或其他输入设备在地图界面上进行绘制操作，例如绘制新的地理要素、编辑现有要素的形状或属性，删除不需要的要素等。通过交互式编辑绘制，用户可以快速、直观地创建、修改和管理地图数据，从而帮助更好地理解和分析地理空间信息。GIS交互式编辑绘制是GIS应用中常见的功能之一，为用户提供了方便、灵活的地图编辑工具。

一、有关常用类说明

MapControl类	地图控件类。该类是用于为地图的显示提供界面的，同时为地图与数据的互操作提供了途径。
Layer类	图层类。该类提供了图层显示和控制等便于地图管理的一系列属性。

二、有关常用属性说明

MapControl.Action	获取或设置地图控件中地图的当前操作状态。在Action类中定义了目前支持的所有的对地图的操作模式。
Layer.IsEditable	获取图层是否处于可编辑状态。可编辑属性控制是否对图层所引用的数据进行修改。

三、界面设计

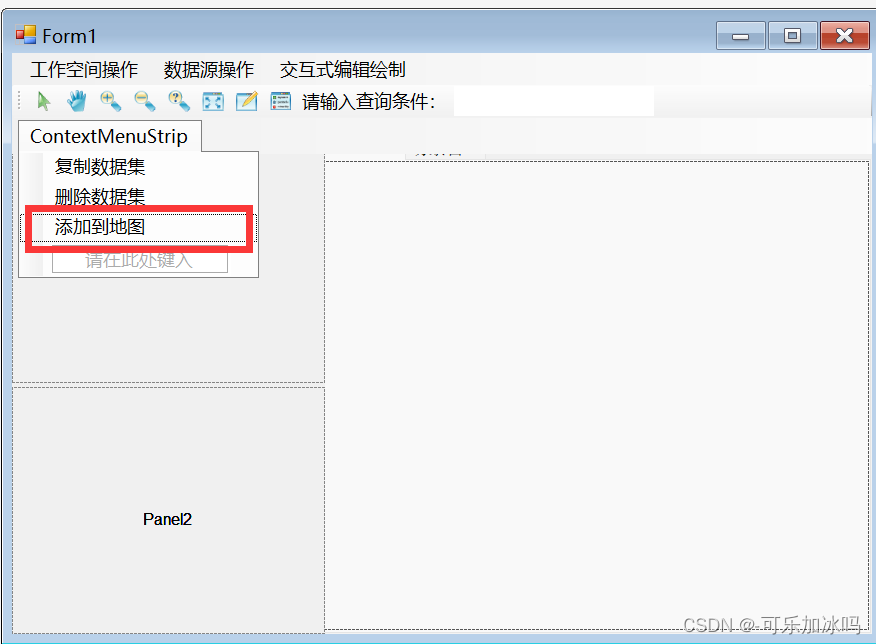

（1）新增右键菜单内容

在原有右键菜单的基础上，添加按钮，名为“添加到地图中”，原有右键菜单内容可见下方博文：SuperMap iObjects .NET 11i二次开发（五）——小白进阶之有关数据集操作https://blog.csdn.net/Adoudoudou_/article/details/135448479?spm=1001.2014.3001.5502

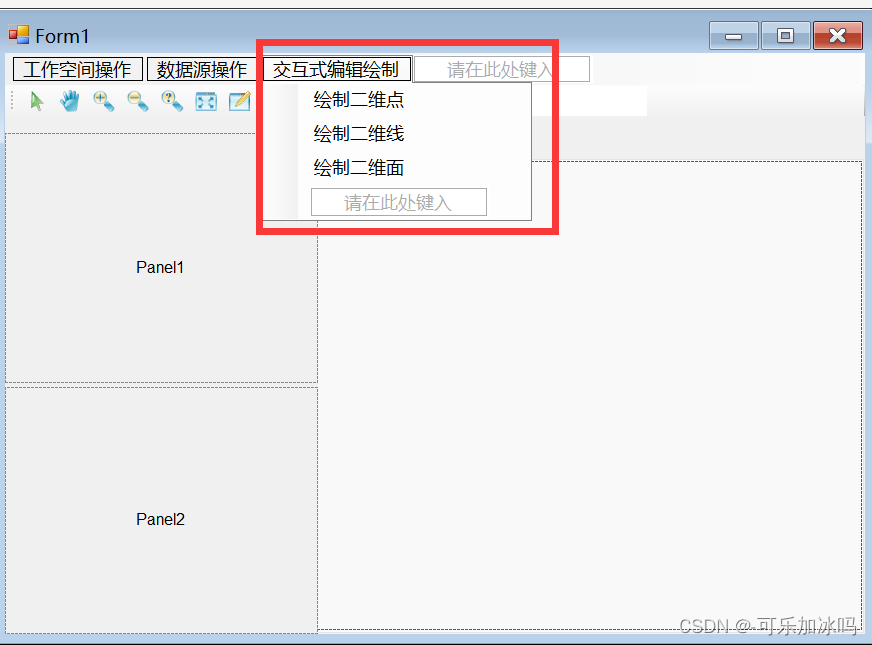

（2）新建按钮

新建交互式编辑绘制按钮，此处以绘制二维点、线、面为例。

四、功能实现

（1）添加到地图

private void AddtoMap_Click(object sender, EventArgs e)
{
    WorkspaceTreeNodeBase treeNode = D_workspaceControl.WorkspaceTree.SelectedNode as WorkspaceTreeNodeBase;

    switch (treeNode.NodeType)
    {
        case WorkspaceTreeNodeDataType.DatasetImage:
            {
                //当选择对象为影像数据集时，将数据集添加到地图窗口
                string name = treeNode.Text;
                Dataset dataset = D_workspace.Datasources[0].Datasets[name];
                //数据集添加到地图图层集合
                D_mapControl.Map.Layers.Add(dataset, true);
                //设置图层管理器关联的地图
                D_layersControl.Map = D_mapControl.Map;
                D_layersControl.Refresh();
                D_mapControl.Map.Refresh();
                break;
            }
        case WorkspaceTreeNodeDataType.DatasetVector:
            {
                //当选择对象为矢量数据集时，将数据集添加到地图窗口
                string name = treeNode.Text;
                Dataset dataset = D_workspace.Datasources[0].Datasets[name];
                //数据集添加到地图图层集合
                D_mapControl.Map.Layers.Add(dataset, true);
                //设置图层管理器关联的地图
                D_layersControl.Map = D_mapControl.Map;
                D_layersControl.Refresh();
                D_mapControl.Map.Refresh();
                break;
            }
        case WorkspaceTreeNodeDataType.DatasetGrid:
            {
                //当选择对象为栅格数据集时，将数据集添加到地图窗口
                string name = treeNode.Text;
                Dataset datasetgrid = D_workspace.Datasources[0].Datasets[name];
                //数据集添加到地图图层集合
                D_mapControl.Map.Layers.Add(datasetgrid, true);
                //设置图层管理器关联的地图
                D_layersControl.Map = D_mapControl.Map;
                D_layersControl.Refresh();
                D_mapControl.Map.Refresh();
                break;
            }
    }
}

（2）绘制二维点

private void DrawPoint_Click(object sender, EventArgs e)
{
    D_mapControl.Action = SuperMap.UI.Action.CreatePoint;
}

（3）绘制二维线

private void DrawLine_Click(object sender, EventArgs e)
{
    D_mapControl.Action = SuperMap.UI.Action.CreateLine;
}

（4）绘制二维面

private void DrawPolygon_Click(object sender, EventArgs e)
{
    D_mapControl.Action = SuperMap.UI.Action.CreatePolygon;
}

（5）如不使用点击画笔按钮开启图层可编辑而使用代码开启图层可编辑，例：

private void DrawPoint_Click(object sender, EventArgs e)
{
    D_mapControl.Map.Layers[0].IsEditable = true;
    //D_mapControl.Map.Layers["name"].IsEditable = true;
    D_mapControl.Action = SuperMap.UI.Action.CreatePoint;
}

五、运行结果

---

 总结

以上就是有关于SuperMap iObjects 11i .NET交互式编辑绘制的相关操作的一些过程记录，我们下篇博文再见！
